Bambu Lab 拓竹 P1P 封箱指南

2023-06-26 22:08:08 7点赞 31收藏 30评论

拖了很久的封箱今天终于大体完成了,P站上有很多封箱方案,比如“ARC”、“Vision”等,我的第一台P1P用的就是ARC,这次选了ARC的Remix版本,P站大佬scottofazphx的开源方案,可全部打印的外壳,拓竹X1C玻璃顶盖、前门配件和玻璃前门。为什么没有使用PC板封箱,那是因为封箱以后打印时产生的VOCs会附着在PC板上,清洁起来很麻烦,PC板不耐磨擦拭的时候容易造成划痕。

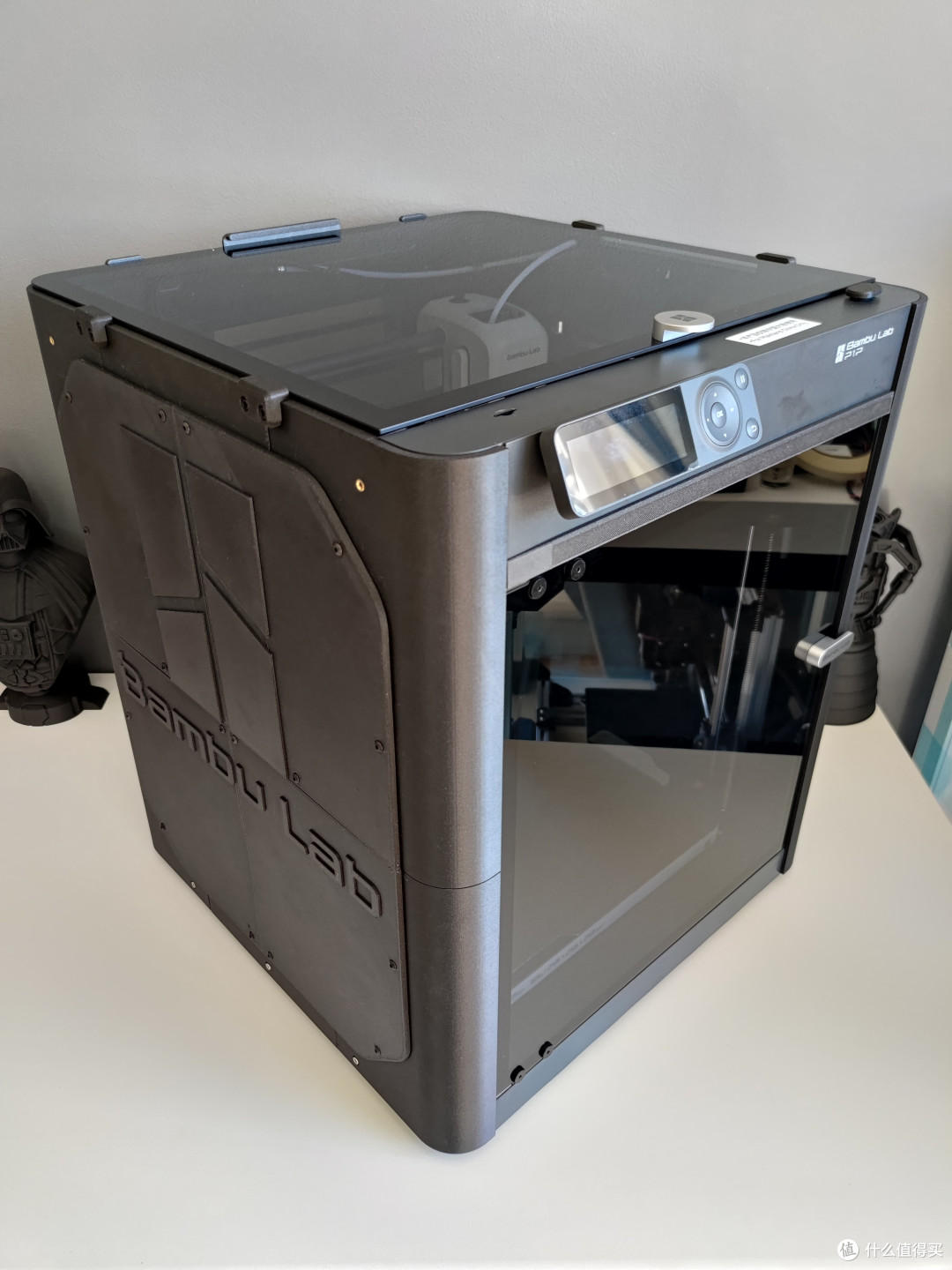

先来一张完成后的照片先来一张完成后的照片

好的,我们从头开始,先看以下需要用到的封箱打印件

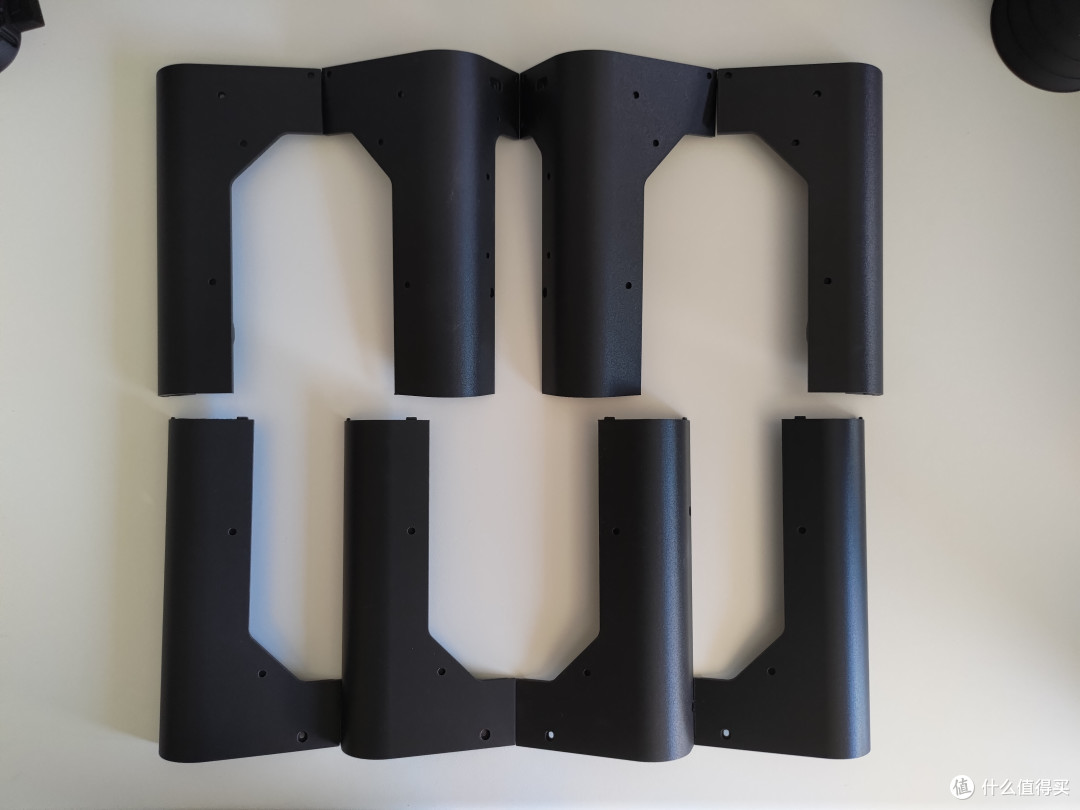

4根立柱4根立柱

后部顶板和两侧顶、底板后部顶板和两侧顶、底板

这里把右边顶板打错了,等下次补上。

侧板侧板

左右侧板拼合固定件左右侧板拼合固定件

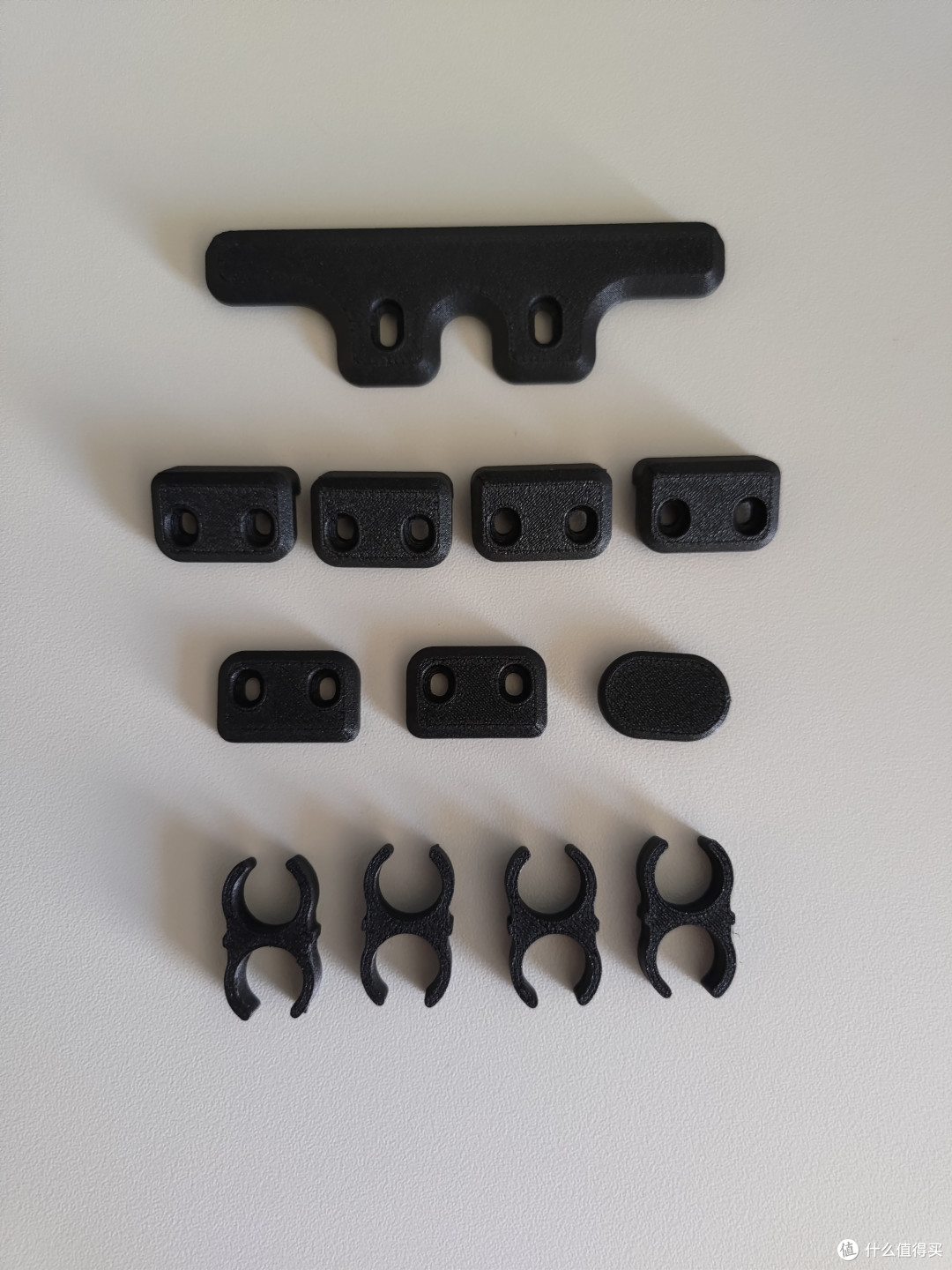

装配件装配件

打印件需要安装热螺母,型号为M3*3*5,M3的螺纹,3MM的高度,直径5MM。安装的时候用电烙铁加热压到指定的位置即可。这里就不一一拍照了,安装位置可参照ARC说明书。总的需要70颗左右,一般都是50颗起卖,买2份正好。

安装热熔螺母安装热熔螺母

安装完热熔螺母就可以开始装封箱件了。首先来安装前门配件。

前门配件前门配件

取下屏幕,拆下固定面板的两颗螺丝,以及背面的一颗螺丝。

正面两颗螺丝正面两颗螺丝

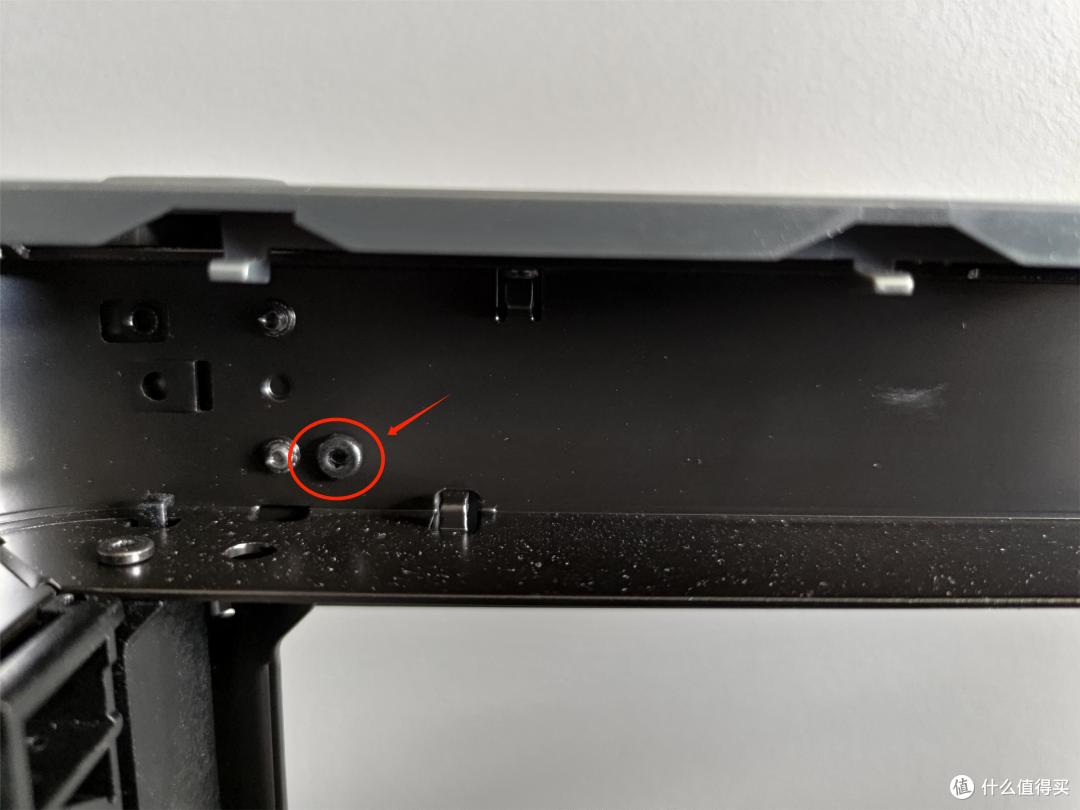

背面一颗螺丝背面一颗螺丝

螺丝拆下后,将面板轻轻往上推就可拆除。注意有根连接WiFi的线不要弄断了。

拆除面板拆除面板

安装上合页安装上合页

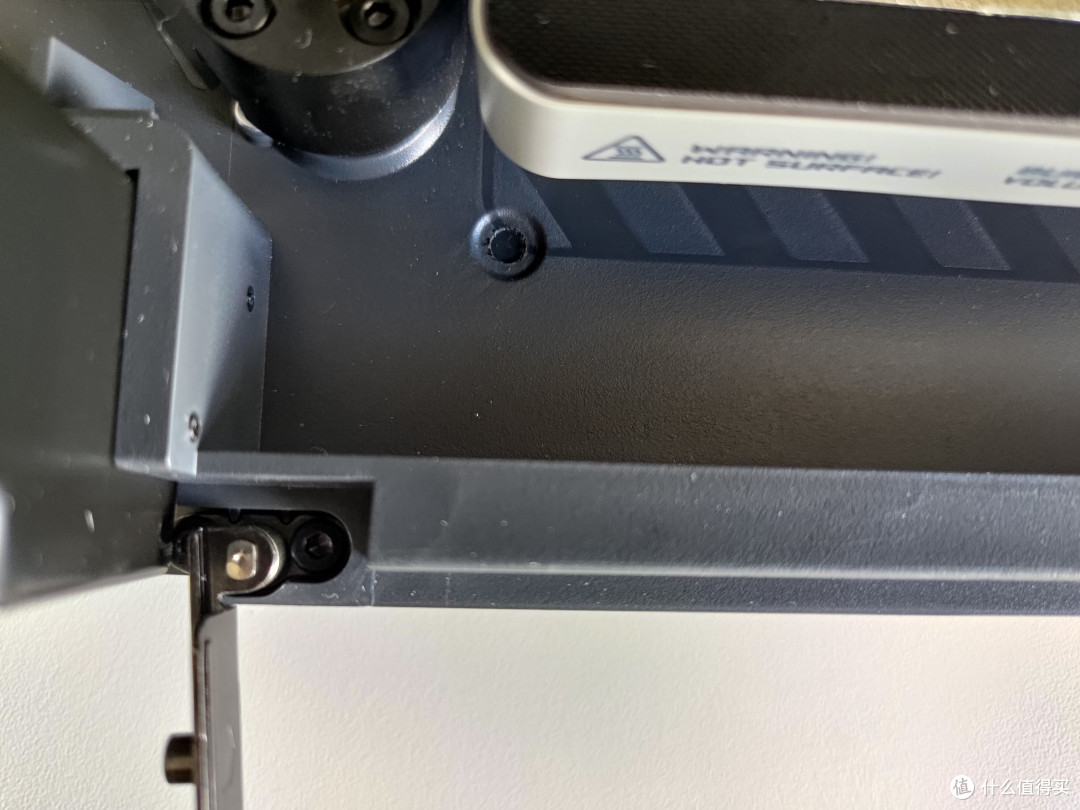

安装下合页安装下合页

还原面板和屏幕还原面板和屏幕

这个步骤我发现上合页的固定螺丝与面板冲突,会把面板左下角顶起来,只有用一颗螺丝固定,各位有什么好的解决办法可以给我留言。

安装前门挡条安装前门挡条

现在来安装封箱件,先用连接件把立柱上下部分连接起来。

插入连接件插入连接件

拼合拼合

前面两侧的立柱安装固定螺丝位置是一样,每侧用4颗M3*6圆头螺丝固定。

安装前立柱安装前立柱

背面拆下标注的原装螺丝,两侧基本相同。

拆下标注螺丝拆下标注螺丝

红色圈使用M3*6杯头螺丝,蓝色圈使用M3*8圆头螺丝,黄色圈使用拆下的原装螺丝。

安装后部两侧立柱和顶板安装后部两侧立柱和顶板

安装连接件和顶盖限位安装连接件和顶盖限位

上面4颗螺丝为M3*6杯头螺丝,下面3颗为M3*8杯头螺丝,另一侧同样。中间的板子在内侧使用M3*6圆头螺丝固定。

侧面螺丝固定侧面螺丝固定

使用M3*6圆头螺丝固定4块侧板。

固定侧板固定侧板

红色圈使用M3*6圆头螺丝,黄色圈使用M3*10螺丝。

内侧螺丝固定内侧螺丝固定

安装磁铁安装磁铁

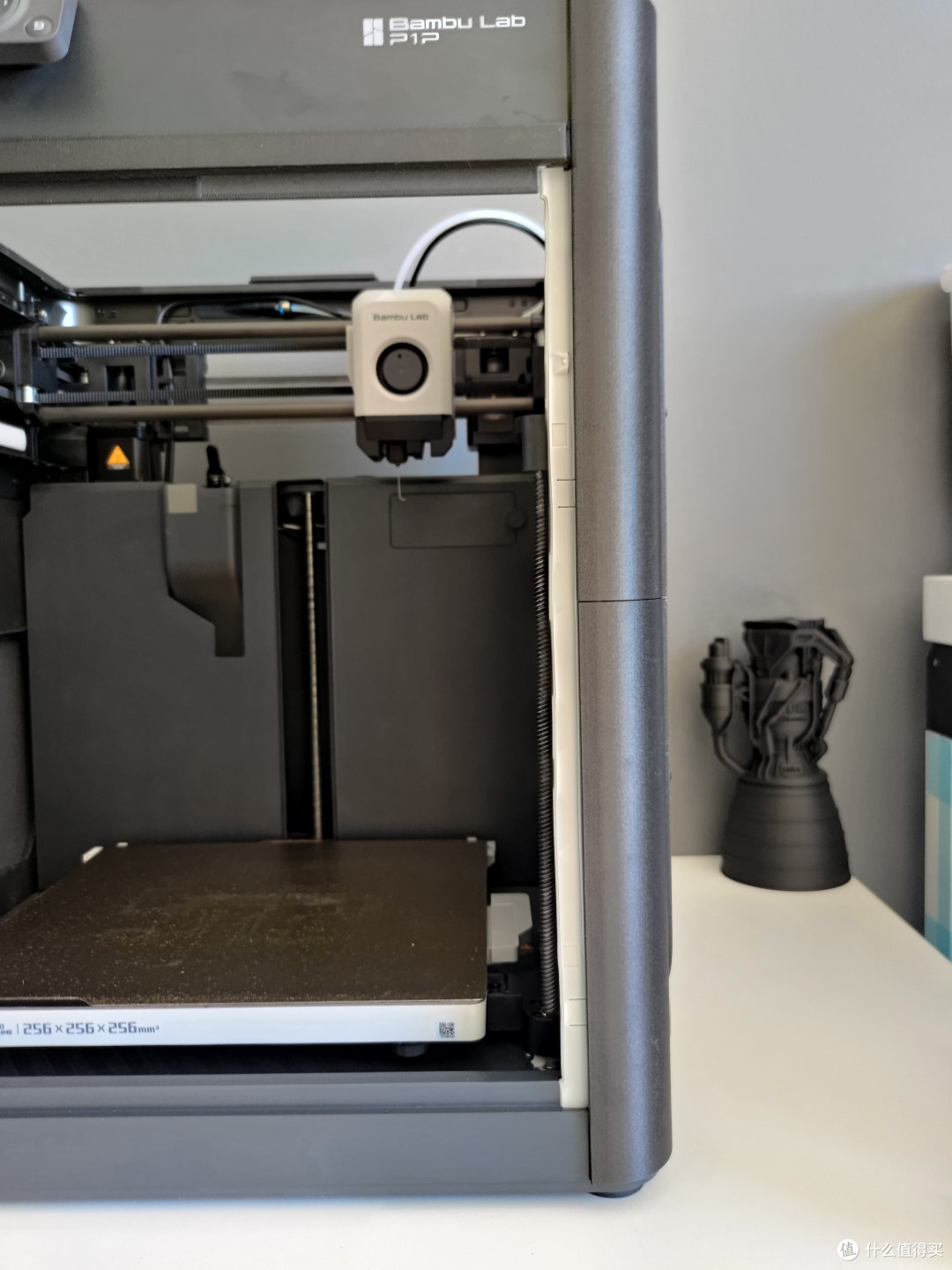

安装胶条安装胶条

安装玻璃门和顶盖安装玻璃门和顶盖

安装部分到此基本结束,右侧的顶板打错了,后面的盖板打漏了,下次更新仓内空气过滤和拖链的时候一次补上,另外螺丝部分没有专门的准备封箱的螺丝,都是用的平时装机备下的,所以在规格上没有统一,请大家见谅。

作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
