在软路由中玩转 Docker——openwrt 自定义网桥

写在前面

前面一篇写了软路由的安装以及启用 docker 服务

本文主要介绍如何在 openwrt 上优化 docker 网络，文章大纲如下

通过本文，你可以实现：

• openwrt 的容器与路由器下的普通设备互联互通

• openwrt 的容器访问路由器下的普通设备，如 nas 设备时，不需要经过 NAT 导致性能损耗

为什么不用 docker0？

openwrt 的 docker 网络使用的是默认的 docker0 bridge，会存在以下的缺陷：

• 容器与其他设备不在同个子网，其他设备无法与 openwrt 容器进行直接通信

• 容器访问外网需要经过 docker0 虚拟网卡来进行 NAT，存在一定性能损耗

• 容器只能通过 DNAT 将需要暴露端口映射到宿主上，而宿主本身就是主路由，存在一定端口暴露风险

具体分析见上图：

• 台式机、笔记本等，是无法直接访问 172.16.0.10 容器 A 的 IP

• 容器 A 可以访问 NAS 10.0.0.2，但是数据包需要经过 docker0 网桥做一层 NAT 地址转换

虽说目前软路由性能也足够，但是有没更加优雅的方案？答案当然是有的

自定义网桥

macvlan 模式

之前在 unraid 上比较喜欢使用 br0 网络模式，本质上就是 macvlan，其有如下特性：

• 容器的分配的 ip 与 unraid 宿主处于同个层次，也就是作为主路由的一个子网

• 可以手动指定 ip 进行分配，也可自动递增分配

• 可以直接获取到 ipv6

详细这部分详细的介绍可以看之前的文档：

所以一开始考虑也是 openwrt 上配置 macvlan，网上找到的教程也有配置成功的

然而在实际配置中，macvlan 能够创建，但是与其他软路由下的设备就是无法互通

PS: 本文对应的方案我也回复到 issue 里面了，可以搜一下 “Openwrt 下 Docker 网络食用方法”

自定义网桥

在网上查资料折腾了许久仍无法解决，最后自己尝试通过自定义 bridge 模式来实现。

首先确定目前主路由 LAN 侧的网络情况：网络 - 接口

从上图可以看到 LAN 侧信息：

• 网卡名称：br-lan

• 子网分配：10.0.0.0/24

然后 ssh 进入主路由来创建一个自定义的 bridge 网络（注意替换为自己的 LAN 网络）

docker network create -d bridge --subnet=10.0.0.0/24 --gateway=10.0.0.1 -o "com.docker.network.bridge.name"="br-lan" lanet

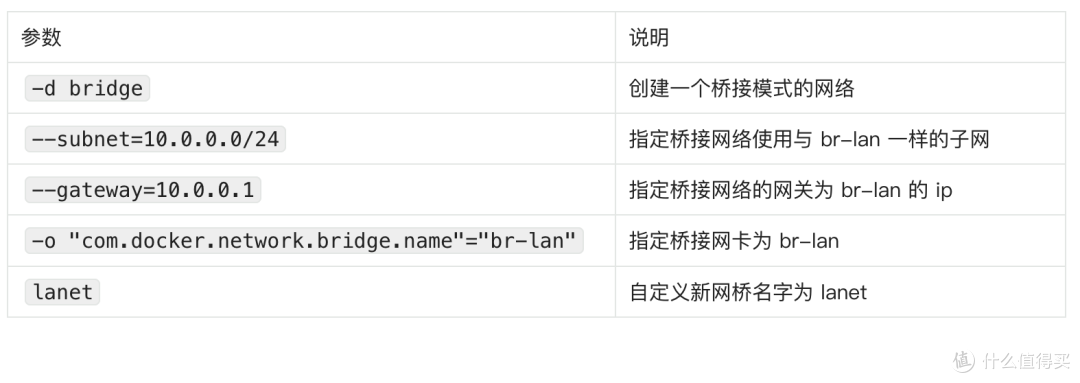

参数解释如下：

执行之后，就可以在 openwrt 管理页面上看到

接下来就可以正常创建一个新的容器，并使用该桥接网络看看效果

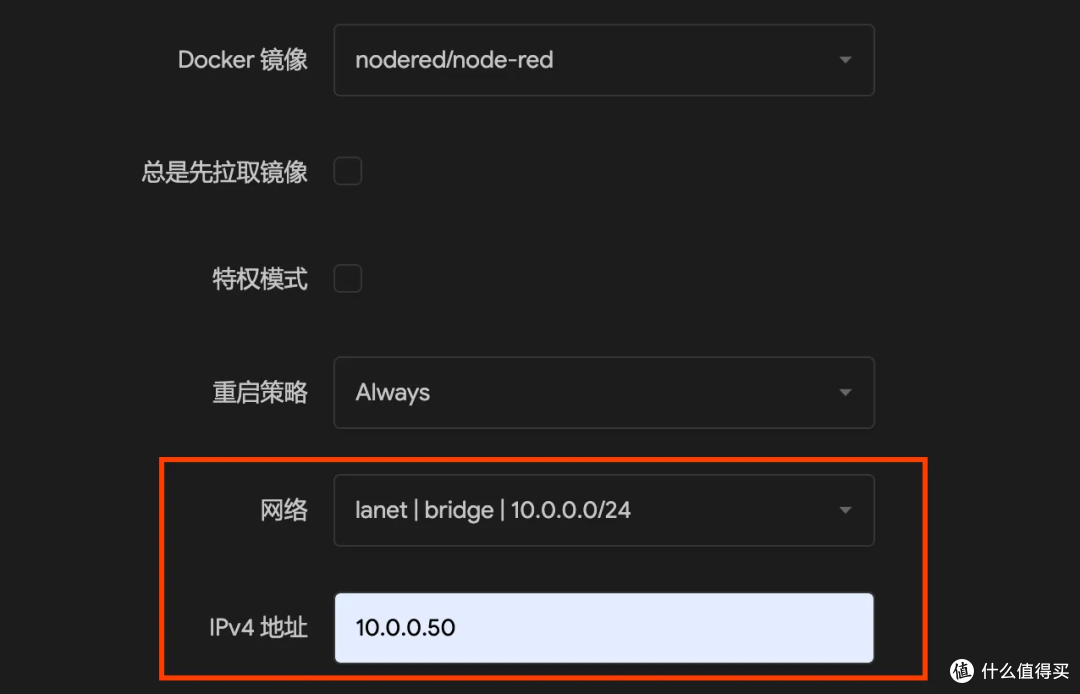

这里我跑一个 nodered 容器：

• 指定使用的网络为 lanet|bridge|10.0.0.0/24

• 指定分配的 IP 地址为：10.0.0.50

其他的就按照正常创建 docker 的配置即可，之后启动容器

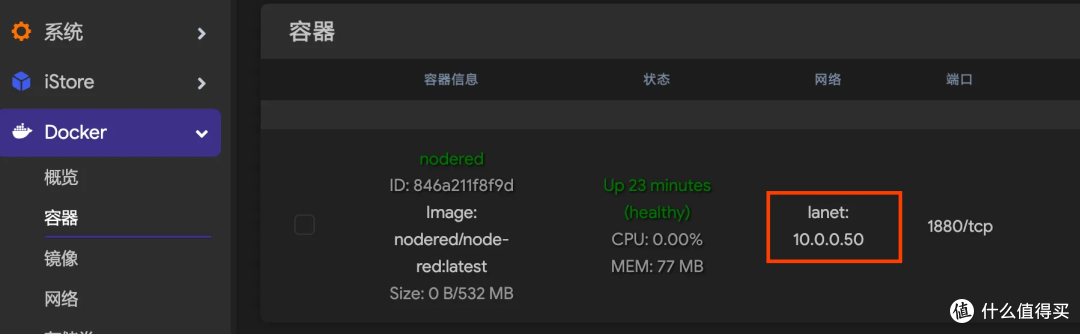

可以看到容器能够正常启动并分配了我们指定的 IP

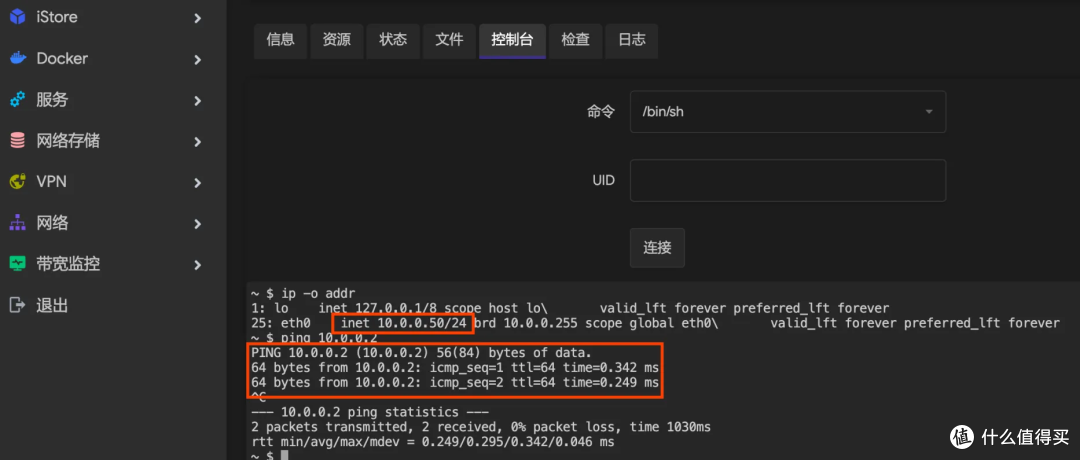

进入控制台进行网络测试：

• 可以看到容器只分配了一个 ipv4，无法像 unraid 的 macvlan 方案获取到 ipv6 地址

• 同时还可以直接 ping 通我的 nas 地址，说明与接入主路由的其他设备是可以正常通信的

这样，我就可以直接在我的电脑上来访问这个 nodered 服务了

并且因为没有暴露端口在宿主，也相对而言更加安全了，其网络模型变成了

相当于从软路由 LAN 网络层面来看：

• 每一个容器都是一个独立的设备，在网络层级上等同于台式机、笔记本、NAS 等

• 因为容器与常规设备都处于同个子网，默认就可以互联互通

• 同时也容器访问 NAS 也不需要经过一层 NAT 地址转换了，效率也更高了

写在后面

重启丢失网桥问题

上述操作因为没有固化，在路由器重启后，创建的自定义网桥也会被删除，需要重新创建

这里可以通过将创建命令写入 /etc/rc.local 来实现开机自动创建自定义网桥

需要注意要将创建命令写在 exit 0 之前，否则不会被执行

IP 分配冲突问题

使用此方案，建议提前做好 IP 段分配的规划，以避免 IP 地址冲突。

以我的网络环境为例，目前存在 3 个需要分配 IP 的场景：

• 路由器的 DHCP 服务，常规有线、无线设别接入主路由会走此方式分配 IP

• unraid NAS 上使用 custom:br0 网络模式的容器，对应就是 macvlan

• openwrt 上使用自定义网桥 lanet 的容器

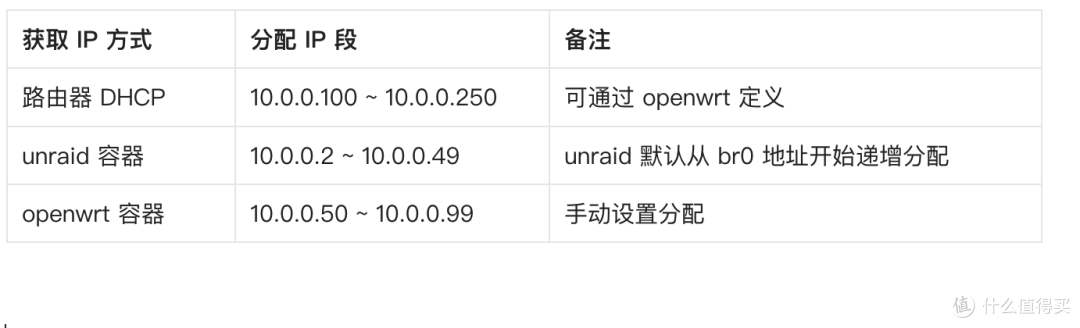

对应的，我做了如下区分

路由器 DHCP 部分，可在 网络 -> 接口 -> LAN -> DHCP服务器 上进行设置

对于 unraid，因为我分配的 IP 就是 10.0.0.2 所以

• unraid 上 custom:br0 模式的容器会从 10.0.0.3开始递增

• 当然也可以手动在 unraid 上指定分配的 IP

此外，目前这种方式还存在一个缺陷，就是即使主路由有 ipv6 pd，openwrt 容器也是无法分配 ipv6

本文完，下一篇正式介绍旧路由的服务迁移，点赞关注不迷路
