维修日志--任天堂国行Nintendo Switch 底座dock拆解

前言

前段时间任天堂国行Nintendo Switch插拔过程中，发现无法充电和在电视上输出，最后寄修发现switch底座有问题了，主板也有问题了，维修师傅反馈可能插拔过程中，type-c接口接触不良短路，烧了主板和底座，只好花钱修好主板了，底座dock师傅认为没有维修的价值，只好自己在闲鱼再收了一个二手的。

这段时间，心血来潮，想要尝试维修底座拓展坞，就有本篇文章。最后结果，还没没能找到最终的问题，就算拆了功能正常的二手docker，仍无法找到问题所在。

拆解

整个任天堂的底座拓展坞，拆解还是算比较简单的，因为都是螺丝固定结构，无非外部螺丝是三角，有些特殊。

正面

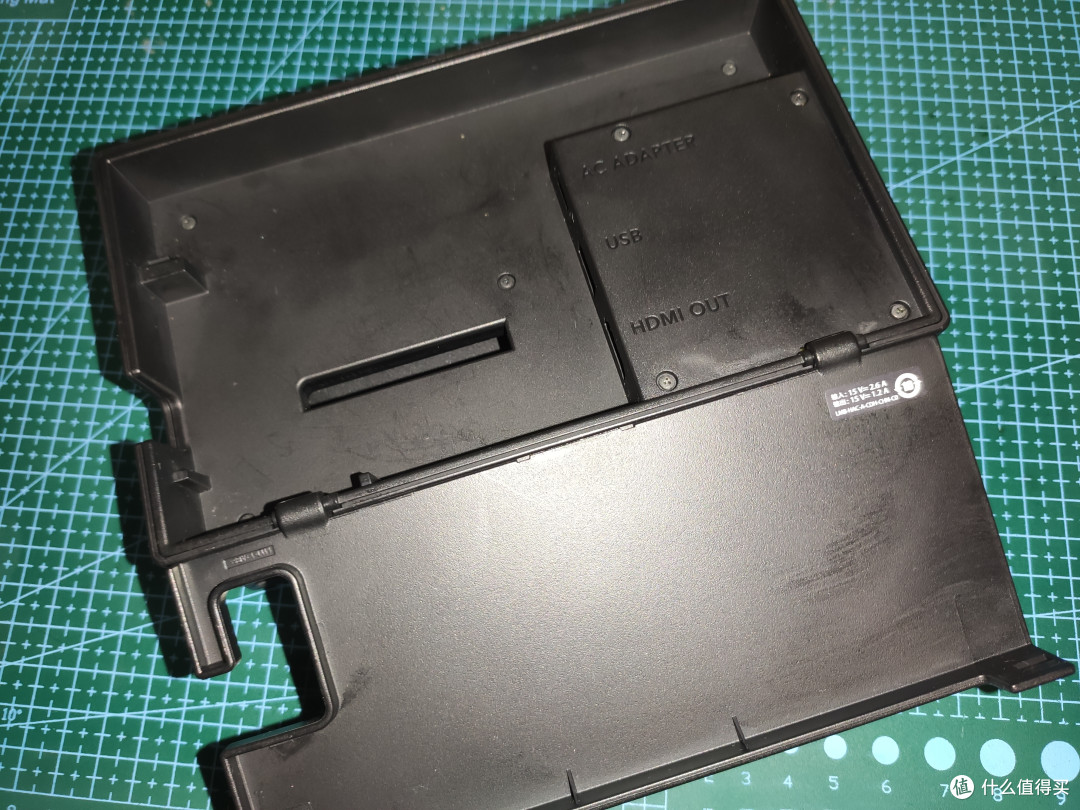

背面

侧面

拆开后，电路板是简单卡扣固定的，下方接着排线，继续拆解需要先拆开排线

拆开背面

先来个芯片特写，主控是32p048，STM32P048单片机控制整个dock，还有块型号是VL210的4口USB HUB芯片，右上角芯片D92B55，好像是TYPE-C控制器。

电路板背面

解开排线，翻过来

电路板拆出来

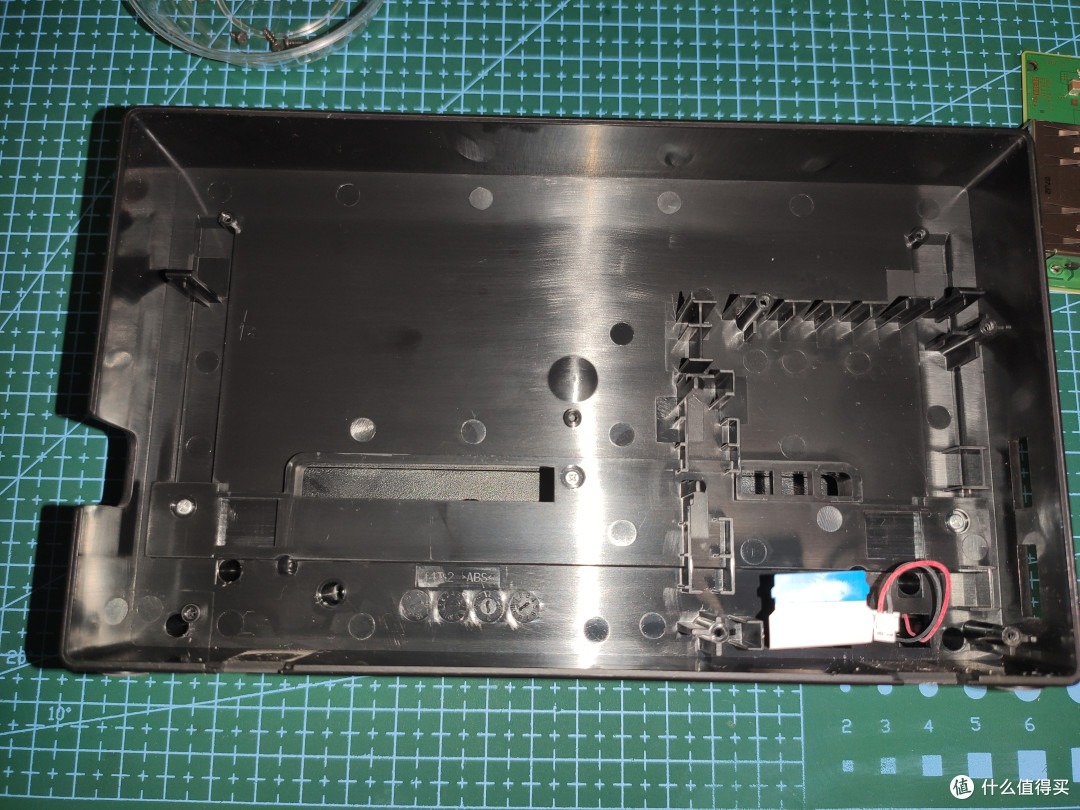

红白接口接的是LED灯，继续拆开

LED灯

用热风枪拆开屏蔽罩，再来个故障和目前正在用的芯片对比

吹开屏蔽罩对比

屏蔽罩内还有块芯片，型号STDP2550，用来type-c转HDMI，右上角应该还是颗电源管理芯片M92T17

拆开屏蔽罩

左边芯片特写，是颗寄存器芯片MXIC25V2006E

存器芯片MXIC25V2006E

最后上个合照

拆解合照

总结

拆解就到这里，任天堂Switch的底座电路板整体很规整，但不知道为什么这么容易由于type-c接触问题导致挂掉，一搜网上还是有不少相同案例，目前维修策略不明，如果有哪位大佬有好的维修建议，不妨留言，感谢。

后记

计划将之前自己的维修改造小东西的记录汇总整理一下做一个维修日志系列，欢迎大家点赞，评论，打赏和关注。
