跨越十年的显卡核心？“7800GTX”的传奇往事！

这是历史上第一款英伟达GTX显卡

这是一颗大名鼎鼎的“战术核显卡”GTX690。

你能想象，它们竟然采用了同一代制程工艺吗？

听上去似乎有些不可思议。但在索尼Play Station主机之上，这一切化为了现实。

2004年，正是索尼主机部门焦头烂额的一年。这一年，索尼意识到次世代主机所搭载的CELL芯片不及预期，难以承担最初设定的GPU渲染目标。而从零研发专用的图形处理芯片，在日程上更是早已来不及。

情急之下，索尼只得求助于知名的图形厂商——英伟达。

在后者研发的诸多产品中，索尼选出了7800GTX的G70芯片作为蓝本，并根据性能需求进行了定制。

显存位宽由256bit缩减为128bit，制程工艺自110nm进化为90nm。工作频率略有提升，以充分发挥新一代制程的潜力。

无独有偶，这样的规格更接近于当时还在研发的新款显卡7900GS，这颗芯片也得到了一个全新的代号——“NV47”。摇身一变，成了PS3中的那颗RSX“真实合成处理器”。

RSX芯片（90nm）

最初的RSX体积庞大，但这已是最新工艺的技术结晶。那时的英伟达也许不会想到，这颗基于G70核心临时打造的解决方案，竟会陪伴PS3走过整整十年——从110nm，到28nm。走过索尼主机前所未有的低谷，走向下一世代重振旗鼓的辉煌。

时光走过整整十年，PS3的制程也几经辗转，最终造就了独特的奇观：对比最初90nm制程打造的RSX芯片，28nm工艺 将它的面积缩小了整整四分之三！

技术的进步，浓缩在更小的面积之中。

PS3的机身越来越薄，制程的进步功不可没：这些昔日能耗接近300W、会因芯片过热而故障损坏的“火炉主机”；此时此刻，已变成了220W电源也能轻松驾驭、低温节能的“高效产品”。

PS3主机的尺寸沿革

跨越十年，一切早已物是人非。台式机上的旗舰芯片，已由7800变作了 “780”。尽管使用着同一代工艺，性能表现却早已天差地别。

而它的缔造者英伟达，更是早已成为主机厂商们高攀不起的“贵物”。

物美价廉的AMD，成了次世代主机们不约而同的选择。

时代的车轮，还在不起眼的地方留下了痕迹：

90nm芯片旁的Qimonda奇梦达存储，已在2008年金融危机的冲击下破产。

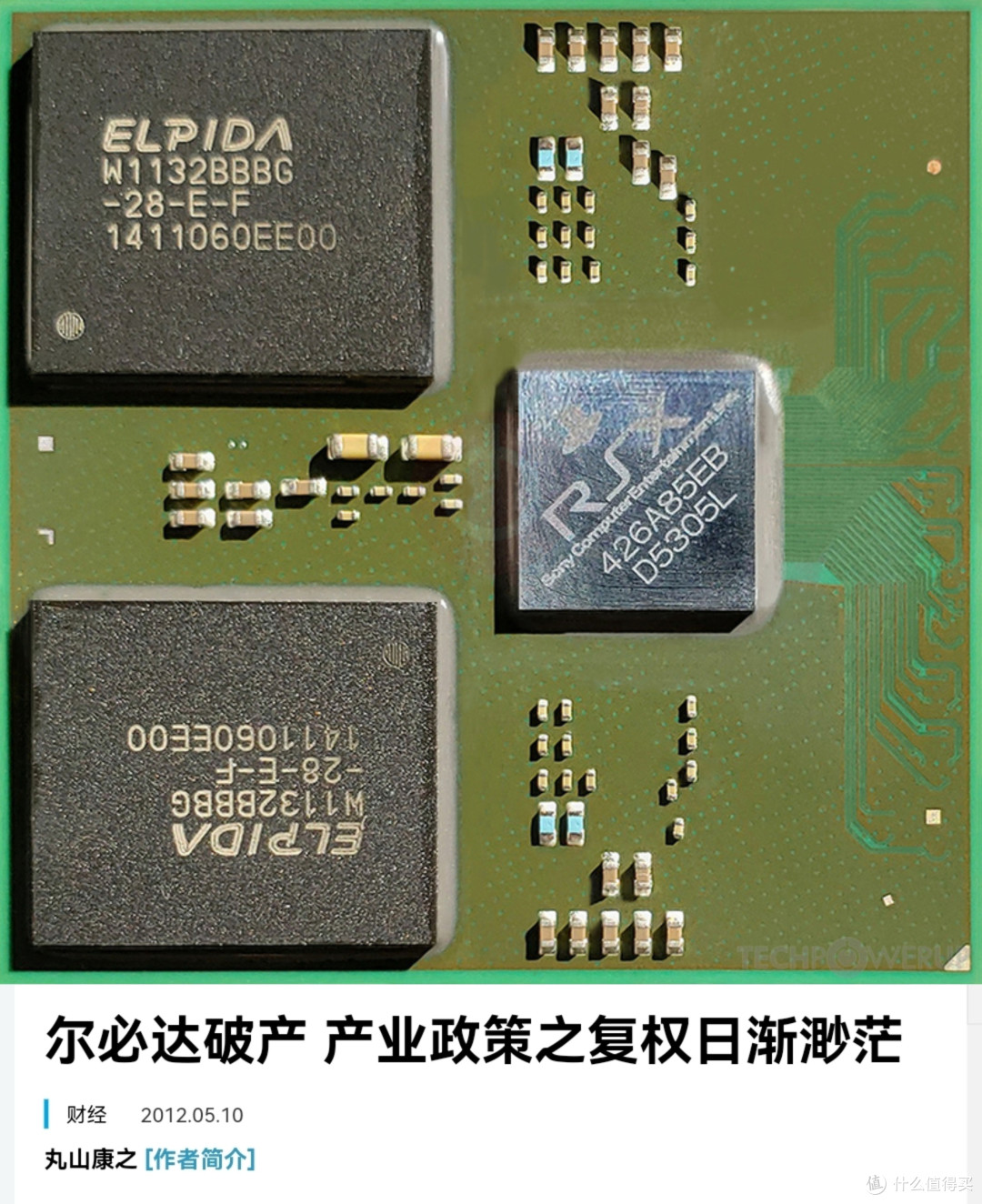

而与28nm芯片配合的Elpida尔必达，也没能坚持太久——身为日本DRAM产业希望的它，倒在了2012年的“末日”之中。

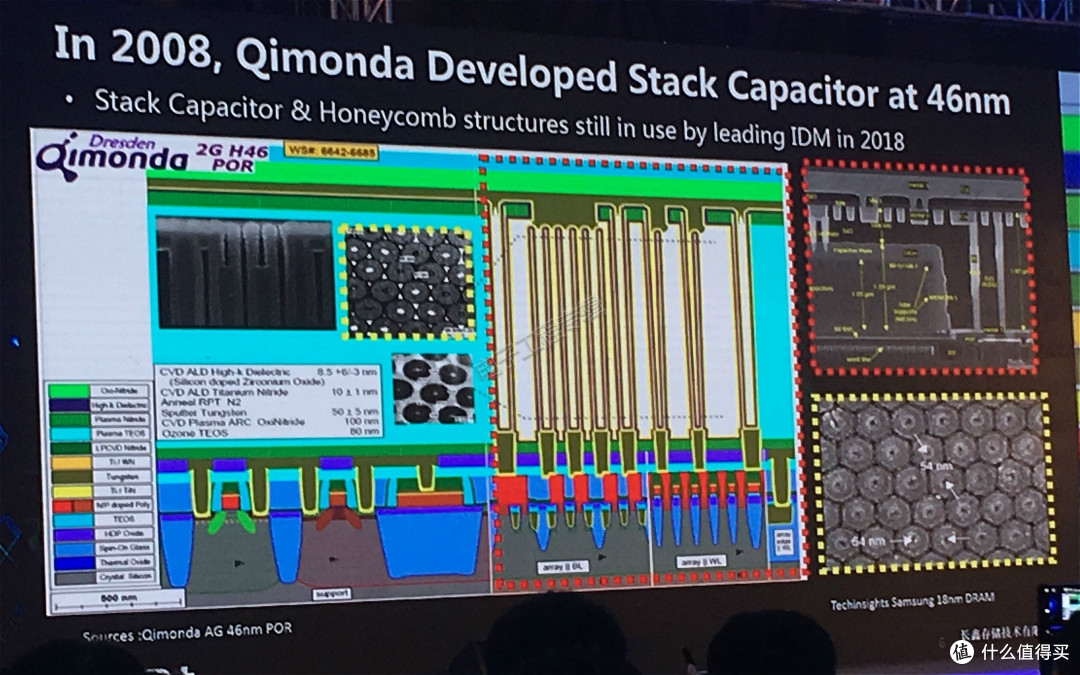

奇梦达的技术，最终在长鑫产品中得到了传承

110nm、90nm、65nm、40nm、28nm……2017年，G70芯片迎来了自己的十二岁生日，索尼PS3主机也在这年正式停产——这颗久经沙场的“五朝老臣”，终于淡出了主流市场，就此走到了生命尽头。

而对索尼来说，它与“7800”芯片的关联还没有结束：最新上市的PS5 Pro上，仍然少不了RX 7800XT的身影。
