拆解报告：yuwell鱼跃USB-C臂式电子血压计YE690CR
2024-04-05 16:52:48
0点赞
1收藏
0评论
前言
电子血压计以使用方便，读数简单的优势，降低了使用门槛，获得了广泛应用。充电头网采购了知名品牌鱼跃的YE690CR电子血压计，这款血压计配有大尺寸液晶屏幕，字体显示清晰，老年人也可以轻松使用。
这款血压计内置可充电锂电池，相比传统电子血压计免去了更换电池的麻烦，并采用更加通用的USB-C接口充电，一次充满电可测量250次以上，并且附赠电源适配器，使用手机充电器或者移动电源均可充电。下面就带来这款电子血压计的拆解，一起看看内部的构造。
鱼跃臂式电子血压计开箱
包装盒正面印有yuwell鱼跃品牌、产品外观图、名称以及多项卖点标识和型号YE690CR。

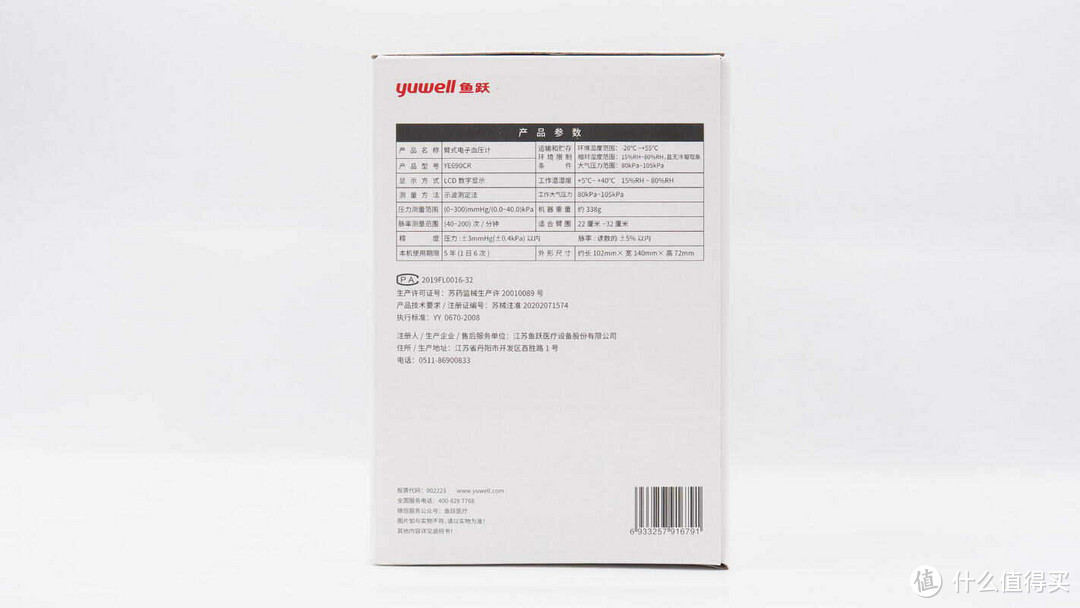

侧面印有产品参数以及厂商信息。
另一侧印有产品使用场景示意图以及相应描述。
背面印有ESH、AAMI两大标准描述以及注意事项等。
包装内有一份使用说明书。
此外还有一个黑色收纳包，鱼跃臂式电子血压计等装在里面，用完装进收纳包不易丢失，也方便携带。
收纳包内除鱼跃臂式电子血压计外，还有电源适配器和袖带。
适配器为经典样式设计，机身通体白色，自带USB-C输出线。
适配器型号为CYSA06-050100-C，支持AC 100-240V~50/60Hz 0.35A输入，以及5V1A输出，制造商为江苏辰阳电子有限公司，通过了CCC认证。
鱼跃臂式电子血压计采用白色塑料外壳，机身顶面配置加大加宽显示屏以及多个功能键。
产品设有开关键，但3分钟无操作也会自动关机，用户不用再怕用完忘记关机，省电也省心。此外产品支持两人使用，支持2x80组数据独立记录，配有相应的数据切换键、菜单键以及查看功能键。
机身为梯形设计，顶面倾斜符合人体工学，方便用户边用边查看测试结果。
此外机身一侧设有USB-C充电接口以及语音播报开关键，支持一键静音。
另一侧设计有袖带连接插孔。
机身底部四端设有防滑垫。
外壳上贴有产品铭牌
型号：YE690CR
充电电池供电：额定3.7V 内部电源供电设备
电源适配器供电：额定输入100-240V~50/60Hz 0.35A
输出：5V1A
测量范围：(0-300)mmHg/(0.0-40.0)kPa
压力精度：±3mmHg/±0.4kPa
注册人/生产企业/售后服务单位：江苏鱼跃医疗设备股份有限公司
使用时期：5年
360°全覆盖袖带可帮助用户实现单人使用，袖带上还印有相应适用示意图，使用更加简单。
袖带与鱼跃臂式电子血压计连接一览。
显示屏不仅可以时间、电量、播报音量、高压、低压、脉搏等数据，将袖带故意绑错进行示范，还能显示重新测量、误动作、不规则脉冲等错误操作后的提示，让用户在最标准的操作下测出最准确的测试数据。

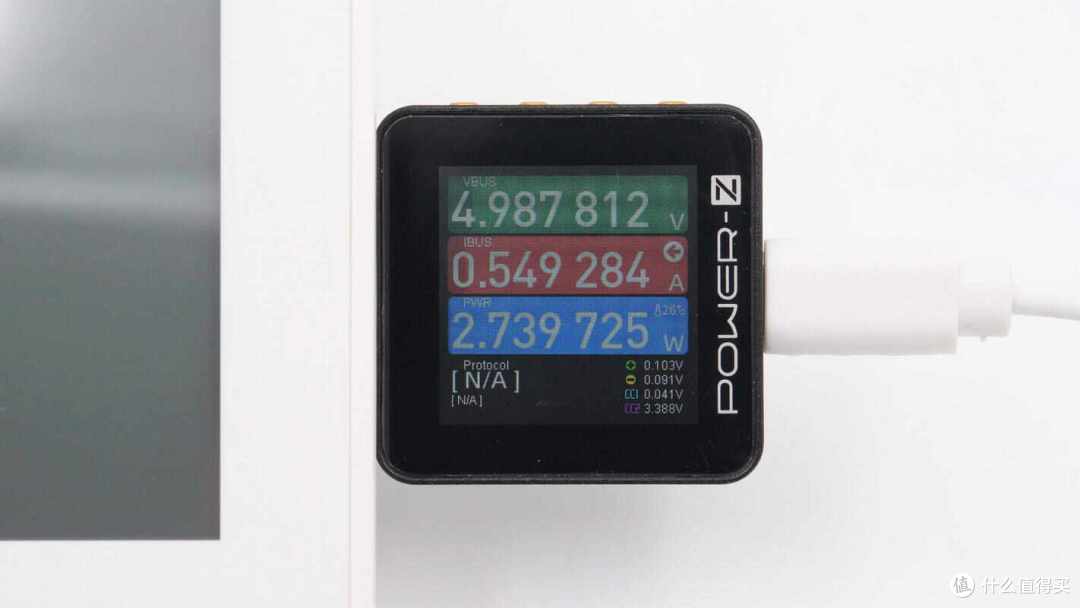

给鱼跃臂式电子血压计充电，测得充电功率为4.98V 0.55A 2.74W。
鱼跃臂式电子血压计拆解
看完了鱼跃这款电子血压计的开箱和展示，下面就进行拆解，一起看看内部的构造。
首先拆下血压计底部的胶垫，拧下固定螺丝，拆下血压计前盖。
盖板内部按键结构特写。
壳体内部一览，液晶屏幕通过框架固定。
拧下屏幕框架固定螺丝，屏幕通过斑马纸连接到下面的PCBA模块。
PCBA模块焊接气压传感器，通过导管连接到气泵。
壳体内部气泵，电磁阀和锂电池特写。
在壳体侧面设有扬声器。
气泵和电磁阀结构特写。
气泵来自科际精密，型号KPM27Y-4A，工作电压为4V。
电磁阀特写，线圈电压为4V，同样来自科际精密。
连接腕带的插孔设有密封圈。
绿色塑料堵头特写。
锂电池通过塑料框架固定。
电池采用泡棉双面胶粘贴。
电池来自金赛尔，尺寸为703048，容量为1000mAh，额定电压3.7V。
电池设有保护板，用于过充，过放和过流保护。
在液晶屏幕背面设有LED背光板，导线焊接连接到PCBA模块。

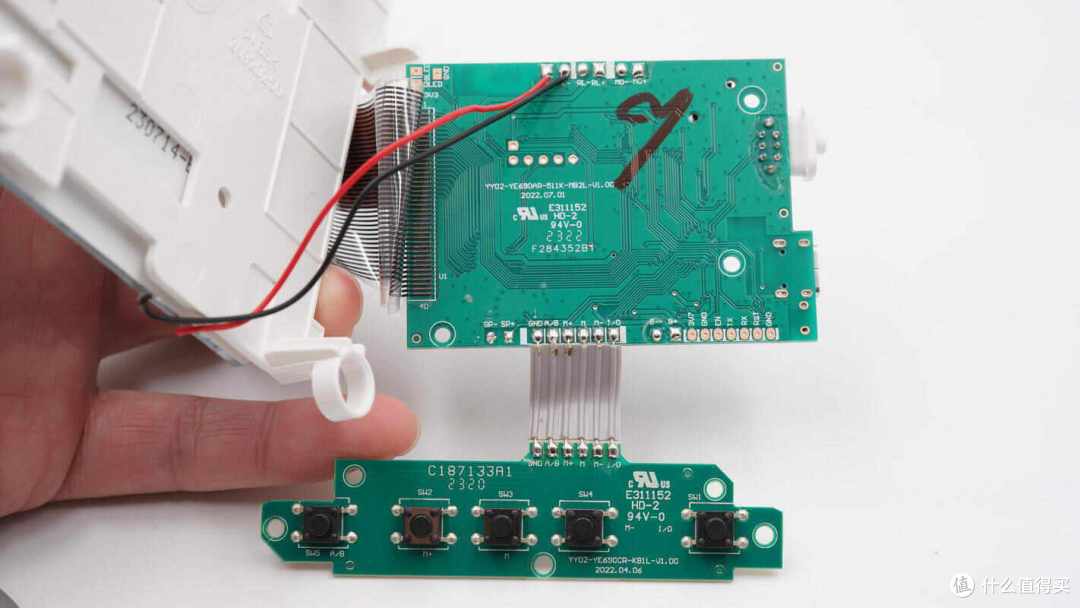

PCBA模块背面一览，通过导线焊接连接到按键板。

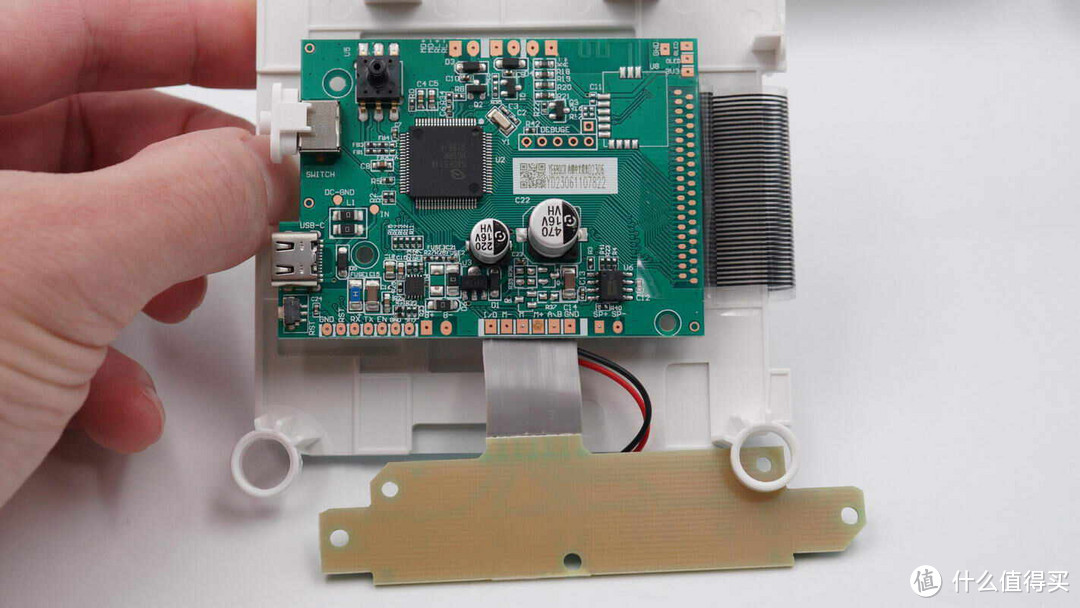

PCBA模块正面焊接主控MCU和气压传感器等元件。
功能按键采用贴片焊接。
主控MCU丝印G80F511K NQ9PR。

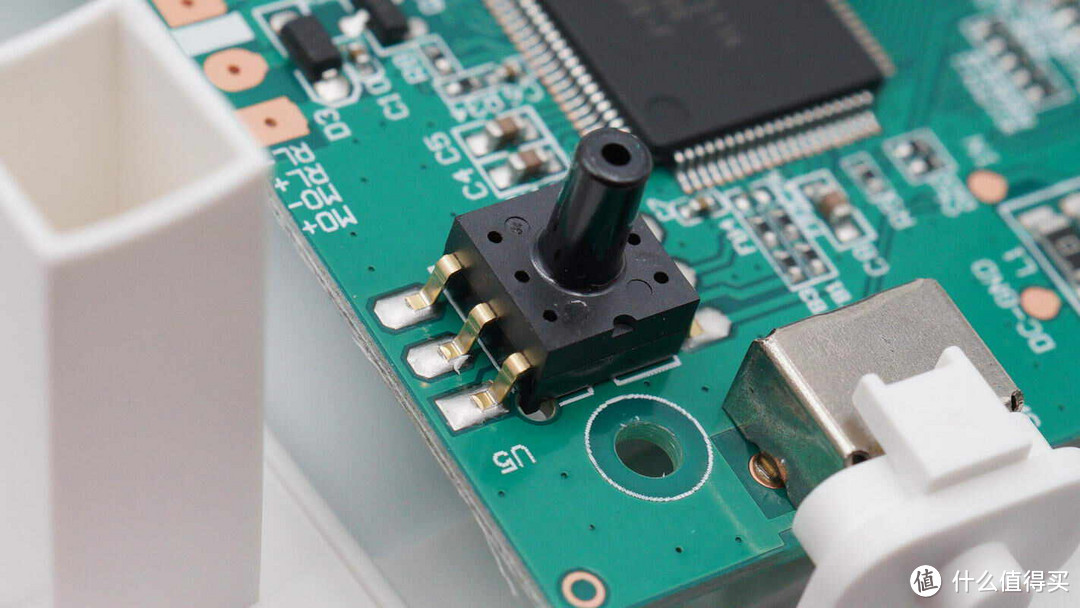

气压传感器采用贴片焊接。
用于驱动扬声器的功放型号为GA8302。
USB-C母座和复位按键特写。
电源输入焊接一颗蓝色保险丝。
内置锂电池充电芯片来自芯源半导体，型号MP2602，是一颗耐压28V，1A充电电流的线性充电芯片，支持电池温度检测和过热保护。
一颗滤波电解电容规格为470μF16V。
另一颗滤波电容规格为220μF16V。
一颗稳压芯片丝印A7Y33，采用SOT89封装。
两颗三极管分别用于气泵和电磁阀控制。
预留无线通信模块的焊盘，并设有印刷天线。
全部拆解一览，来张全家福。
充电头网拆解总结
鱼跃这款电子血压计采用背光大液晶屏进行血压显示，读取简单清晰，并配有语音播报，大大方便了老年人使用。血压计内置锂电池供电，并采用USB-C接口充电，常见的手机充电器均可为血压计充电。专利的袖带，单人单手也可以快速完成佩戴，具有多处人性化的设计。
充电头网通过拆解了解到，鱼跃这款血压计内置气泵，通过气泵加压，由气压传感器检测脉搏和血压，并经过内置的SOC进行计算并显示，通过语音播报。内部气泵和电磁阀来自科际精密，电池来自金赛尔，电池充电芯片来自芯源半导体，内部用料和做工可靠。
