开源防火墙的选择及安装

《合理利用ESXI，整合家庭IT资源，实现Gen8一机多用》系列已经过半，前两篇：

合理利用ESXI，整合家庭IT资源，实现Gen8一机多用 篇一：基础平台ESXI打造去年入手一台HPMicroserverGen8，原本只是打算来装一个NAS和作一个Timemachine来备份系统。但买了后发现装完之后系统资源完完全全是在浪费，没有发挥这...4931293 竹的印记

合理利用ESXI，整合家庭IT资源，实现Gen8一机多用 篇二：Synology 黑群辉安...前一篇：合理利用ESXI，整合家庭IT资源，实现Gen8一机多用篇一：基础平台ESXI打造是在张大妈上的第一批文章，没想到这么多志同道合的兄弟们。所以...5418241 竹的印记

完成了基础平台和NAS的安装，但对于连接运营商和 家庭内网这块，其实是我最大的问题。

其实开始也看了很多无线路由器的固件，但是终究没有自己喜欢的。不是功能不完全，就是对硬件要求比较高；所以迟迟也没有选择好。

于是开始转投硬件路由器，看了一些，主要考虑到是安全，所以最开始看的是一些防火墙、UTM、多业务网关。

基本要求是集成防火墙功能，支持PPPoE拨号功能，支持7层控制功能，支持PPTP/IPsec/SSL VPN.

当然前提条件是要千兆口，如果能集成一定数量的交换口就可以省下买交换机的钱了。

因为平时在公司也接触华为、H3C、锐捷的产品，所以开始

收寻各大厂商的下一代防火墙、UTM、多业务网关，看了一些总觉得不满足自己的需求。比如：

华为（Huawei）USG2205BSR 企业级安全路由器华为（Huawei）USG2205BSR 企业级安全路由器图片、价格、品牌样样齐全！【京东正品行货，全国配送，心动不如行动，立即购买享受更多优惠哦！】￥5478京东

这个华为的就太贵了~~~~

全国联保 H3C 华三 SecPath F100-C-G 千兆企业级 硬件 防火墙欢迎前来淘宝网实力旺铺，选购全国联保 H3C 华三 SecPath F100-C-G 千兆企业级 硬件 防火墙,想了解详情全国联保 H3C 华三 SecPath F100-C-G 千兆企业级 硬件 ...￥3000天猫精选

这个H3C的含有5个GE口，大小也可以满足家用的需求，但是还是偏贵，交换口也不是很多，遂放弃。

RG-WALL 1600-AF31防火墙-锐捷在线购买平台锐捷在线购买平台 4500大洋啊！！！！mall.ruijie.com.cn

这个含有10 GE口，基本上满足家里的有线端口使用，但是还是很贵啊~~~~

无奈这些都超过了我的预算，遂放弃。

某天和一个同行交流说，他们现在的路由器是用服务器搭建的，于是非常好奇，所以问了一下使用的软件。就开始了下面的研究。

同行给我推荐的软件是RouterOS，百度百科上是这么写的：

MikroTik RouterOS是一种路由操作系统，是基于Linux核心开发，兼容x86 PC的路由软件,并通过该软件将标准的PC电脑变成专业路由器，在软件RouterOS 软路由图的开发和应用上不断的更新和发展，软件经历了多次更新和改进，使其功能在不断增强和完善。特别在无线、认证、策略路由、带宽控制和防火墙过滤等功能上有着非常突出的功能，有极高的性价比。

看了感觉还可以，继续百度，才发现，是收费的，需要授权才能工作。

其官网也卖硬件，https://www.mikrotik.com/，

于是上百度，搜寻破解版，你懂的中国人的力量是博大精深的。然后居然搜索到了一个vmware版本的破解版。

安装了一下，发现界面极其丑陋。

这交互也不好，虽然功能上满足我的需求，但是看这总不习惯，所以一心想着要替换掉他。

然后继续在各大网络上搜寻，果然不出所料，有很多开源的软件，能满足我这些需求。

比如：m0n0wall、PfSense

上网一看，居然是开源的，而且支持X86架构服务器，符合我的心意。

其中PfSense是m0n0wall的分支，而m0n0wall是基于FreeBsd内核开发的软件防火墙。

关于FreeBsd是各大数据通信厂商的操作系统基础，而且FreeBsd是类unix。百度百科是这么写的。

FreeBSD是一种类UNIX操作系统，是由经过BSD、386BSD和4.4BSD发展而来的Unix的一个重要分支。FreeBSD 为不同架构的计算机系统提供了不同程度的支持。并且一些原来BSD UNIX的开发者后来转到FreeBSD的开发，使得FreeBSD在内部结构和系统API上和UNIX有很大的兼容性。由于FreeBSD宽松的法律条款，其代码被好多其他系统借鉴包括苹果公司的MacOS X，正因此由于MacOS X的UNIX兼容性，使得Mac OS X获得了UNIX商标认证。

FreeBSD的稳定性还是不错的，所以我就打算在m0n0wall、PfSense中选择。

但百度了一下m0n0wall发现好像现在m0n0wall已经通知开发了。无奈只有选择PfSense。

安装了一下,功能层面完全满足我的需求，如下图：

但是界面还是不好看，我依旧不是很喜欢，特别是拿一条条红色。

后来在wiki的时候发现了OPNsense，顿时就喜欢上了

因为OPNsense的界面实在是比以上几个好看太多了。。。。。。

最终明白，这真是一个看脸的世界啊~~~~~！！！！！！

关于OPNsense

OPNsense is an open source,
easy-to-use and easy-to-build FreeBSD based firewall and routing platform.

果然OPNsense是PFsense的分支，功能都差不多，但是界面好看太多~~~~

OPNsense® is a fork of pfSense® that in its turn has been forked from m0n0wall®. We thank all those that contributed to these projects.

于是决定就装这个使用了。

安装前准备：

1、下载OPNsense软件，地址

2、设置虚拟机，这里需要特别注意。由于GEN8有两个网口，一个网口用来接外网，一个用于接内网交换机。具体如下：

其中虚拟机要设置两个vSwitch，每个vSwitch对应一个GEN8的物理端口

3、创建OPNsense虚拟机，这里需要注意，OPNsense设置两个网卡，一个vSwitch1，一个接vSwitch2，OPNsense的内存设置512即可，硬盘8G，类型选择FreeBsd 64bit

最后网络vSwitch的设置如下：

其他的vm设置这里就不多描述了。直接描述安装过程吧。

加载下载下来的ISO，通过ISO进行启动，当出现如下界面的时候，选择“i”：

然后选择：Accept these Setting

然后选择：Quick/Easy install

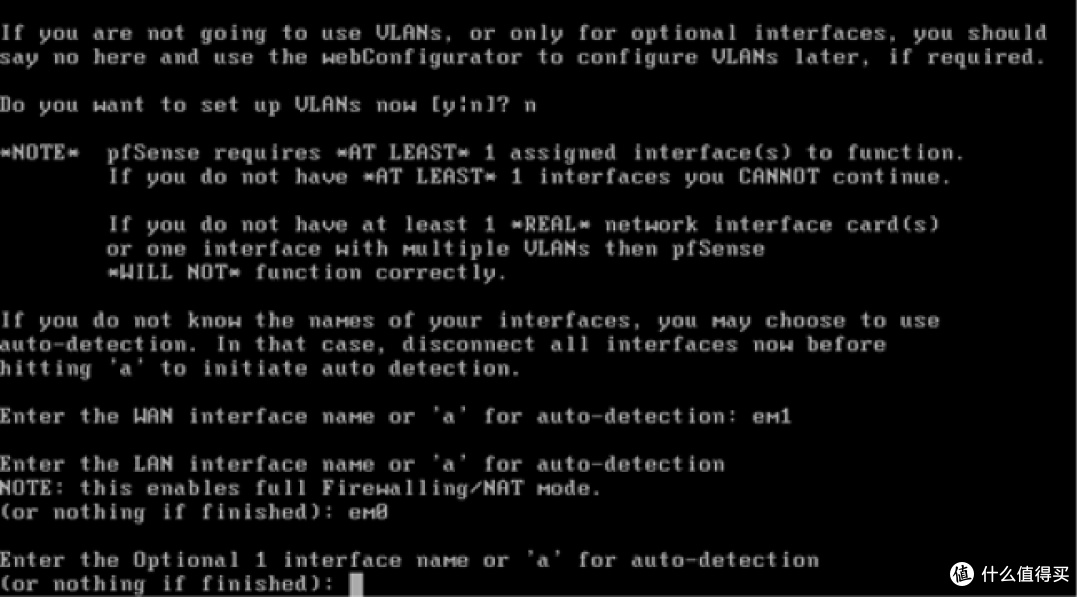

接下来就是漫长的等待安装了。然后出现网络端口选择，这里先会让你现在是否需要设置VLAN,这里我选择N:

然后指派WAN口，我这里是EM1:

然后指派LAN口，

然后设置option端口，这里不需要选择，直接回车

然后重启这些端口设置;

然后就设置完成了，设置完成的界面如下，这个时候，你可以用web登陆防火墙了：

然后通过浏览器登陆https://92.168.1.1

初始用户名和密码为：root 和opnsense

登陆后就可以做相关设置了。

这里设置相对比较简单，大家可以直接设置，而且这系统还可以直接设置中文，很方便的。

这里就不和大家描述了。具体展示一下相关界面：

防火墙日志：

流量统计情况：

VPN设置界面：

其实这上面还可以做很多事情，包括前面的logo都可以改为自己的，可玩性非常好。大家可以自己把玩把玩。

最后附上OPNsense的产品特点：

Install & firmware update：

1、Live CD, USB installers available

2、Easy upgrade by web-based click-to-upgrade

3、Command-line interface opnsense-update tool (since 15.1.6.1)

4、Console, web-based modern Bootstrap based GUI, SSH and serial console management

5、RRD graphs reporting

6、Traffic shaping and filtering

7、Real-time information using Ajax

Functionality and connectivity

1、Virtual Private Networks using IPsec, L2TP, OpenVPN, or PPTP

2、PPPoE server

3、High availability clustering; redundancy and failover including CARP and pfsync

4、Outbound and inbound load balancing

5、Quality of Service (QoS)

6、Dynamic DNS

7、Captive portal

8、uPnP

9、Multi-WAN

10、VLAN (802.1q)

11、DHCP server and relay

12、IPv6 support

13、Multiple public IP addresses/multi-NAT

14、RADIUS/LDAP

15、Multiple resolvers (DNS forwarder, Unbound)

16、Aliases supported for rules, IP addresses, ports, computers, and other entities

17、Squid caching and forwarding web-proxy[32]

18、Intrusion detection system (IDS) implementation in MVC using Suricata

Firewall and routing

1、Stateful firewall

2、Network Address Translation

3、Filtering by source/destination IP address, protocol, OS/network fingerprinting

4、Layer 7 protocol inspection or Deep Packet Inspection

5、Flexible routing

6、Per-rule configurable logging and per-rule limiters (IP addresses, connections, states, new connections, state types), policy filtering (or packet marking), TCP flag state filtering, scheduling, gateway

7、Packet scrubbing

8、Layer 2/bridging capable

9、State table "up to several hundred thousand" states (1 KB RAM per state approx)

10、State table algorithms customizable including low latency and low-dropout
