前言

haha TRAVEL 是香港著名电器连锁品牌丰泽独家推出的自有品牌，专为旅行需求量身打造。品牌主打轻量化、高便携与高实用性的理念，通过一站式的电子配件解决方案，解决用户在旅途中的电量与网络焦虑。

该品牌旗下的产品线涵盖了旅行转换插座、充电器、移动电源、多合一数据线以及haha SIM上网卡等产品。

近日，充电头网拿到了一款来自haha TRAVEL的超薄无线磁吸移动电源。该产品主打专为旅行设计的轻薄便携概念，官方宣称厚度仅为8.7mm，重量约115g。

在参数方面，该产品配备了5000mAh容量电芯，支持最高20W的PD有线快充输出以及最高15W的无线快充输出。

下面充电头网就对其进行详细拆解，看看这款超薄磁吸移动电源内部的做工和用料究竟如何。

haha TRAVEL超薄无线磁吸移动电源外观

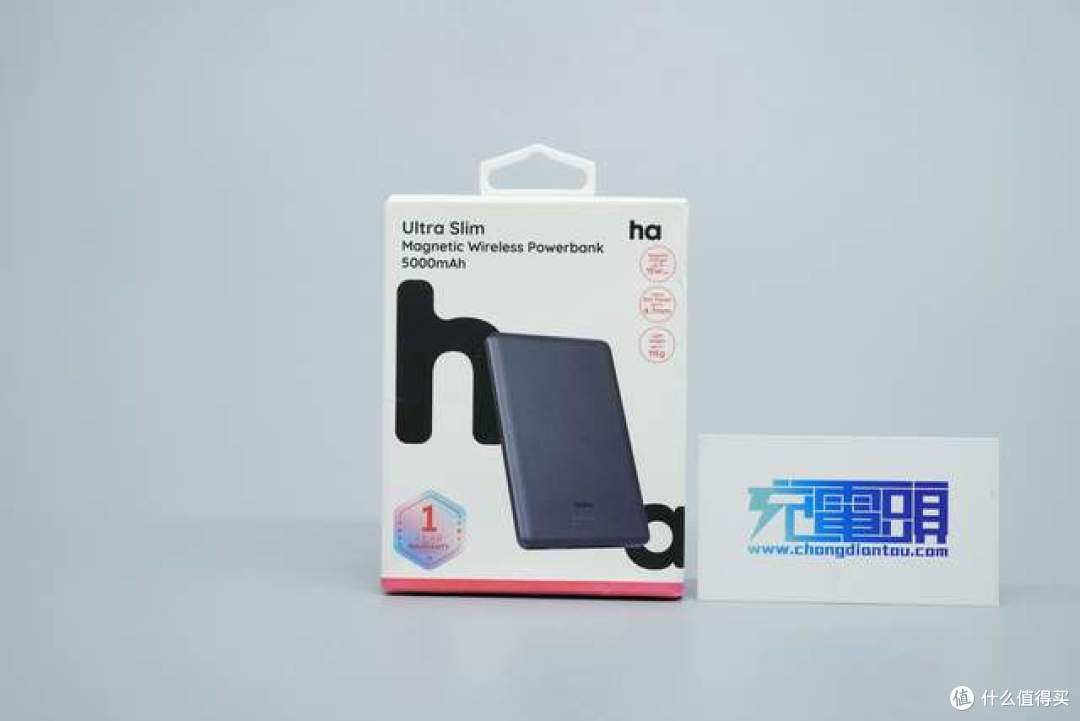

包装盒正面展示。整体采用极简白底设计，上方印有Ultra Slim Magnetic Wireless Powerbank 5000mAh字样，标明了5000mAh的容量，右侧还列出提炼了产品三大卖点。

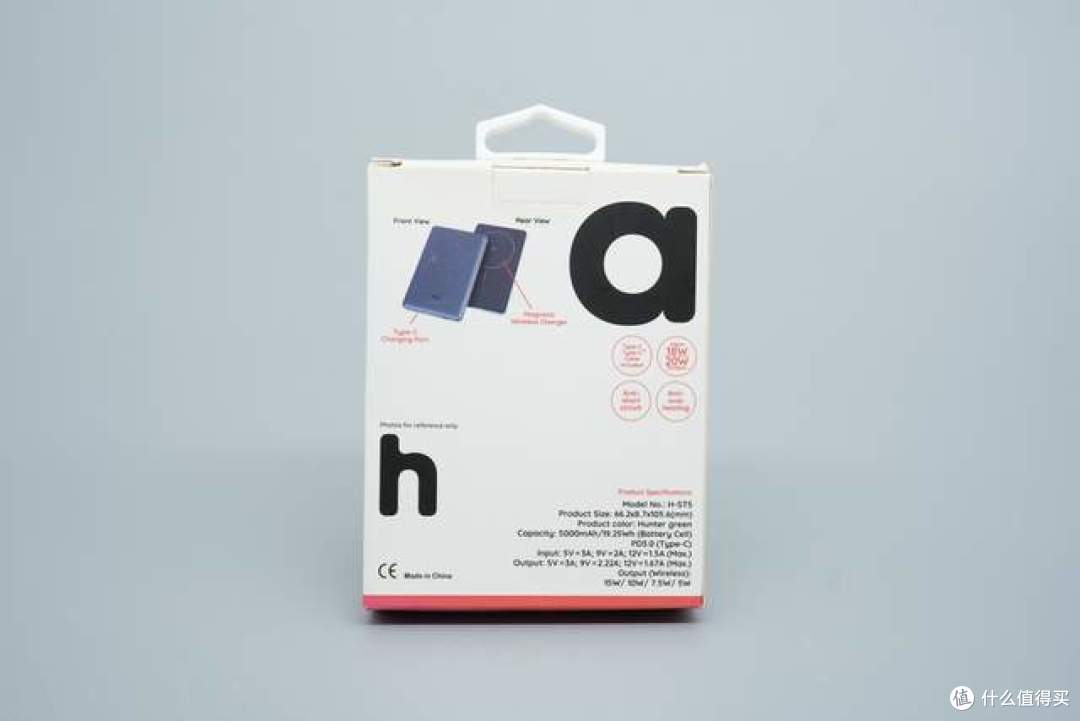

包装盒背面印有产品正反面的三维渲染图，并详细标注了各项参数信息。详细参数到后面的实物环节再介绍。

包装盒侧面印有haha TRAVEL的品牌Logo。

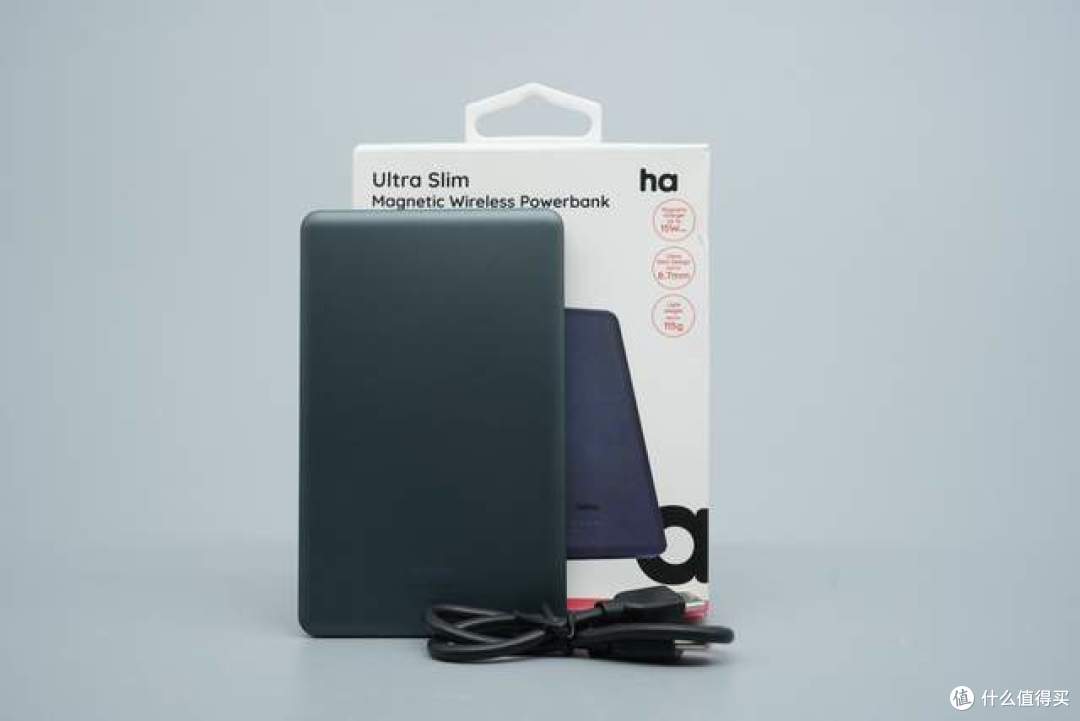

打开包装，内部包含了haha TRAVEL移动电源本体，以及一根配套的黑色数据线。

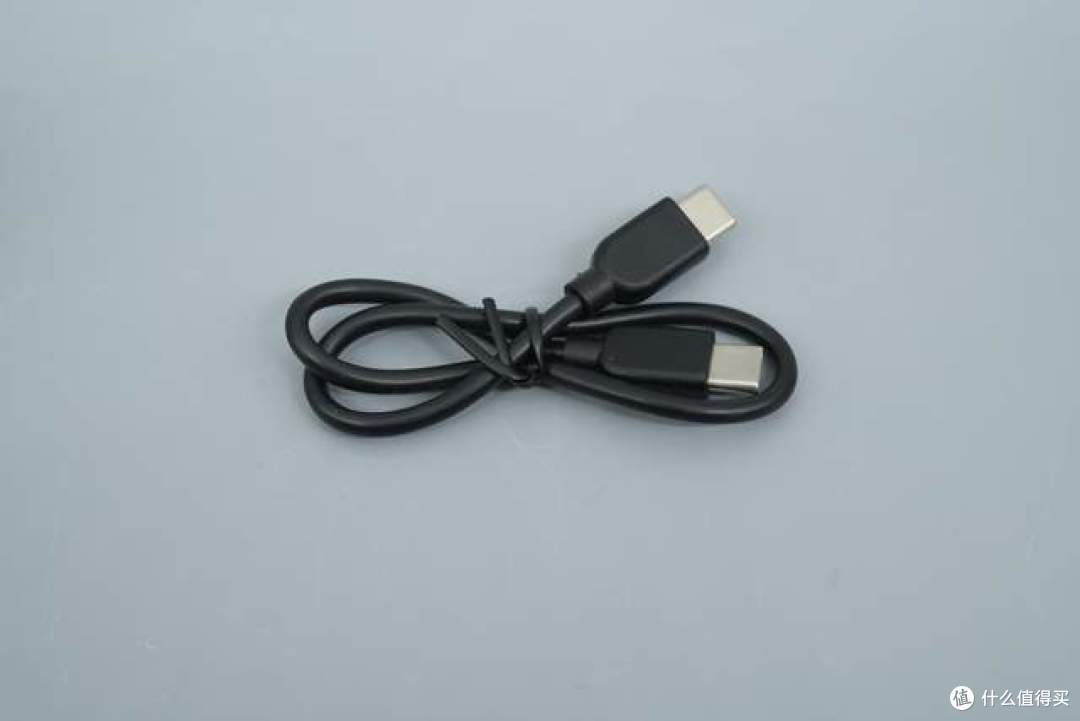

附赠的数据线为一条纯黑色的C to C短线，使用黑色扎带捆绑固定，适合与充电宝搭配使用。

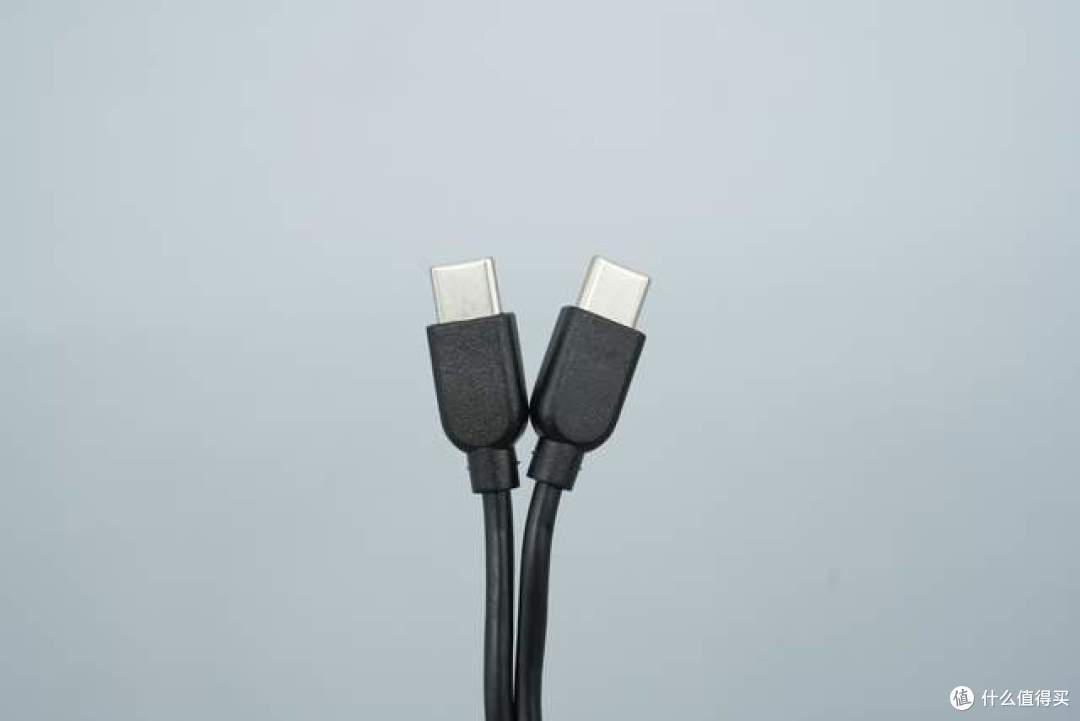

线缆两端均为USB-C接口，采用了常规的黑色注塑工艺端子。

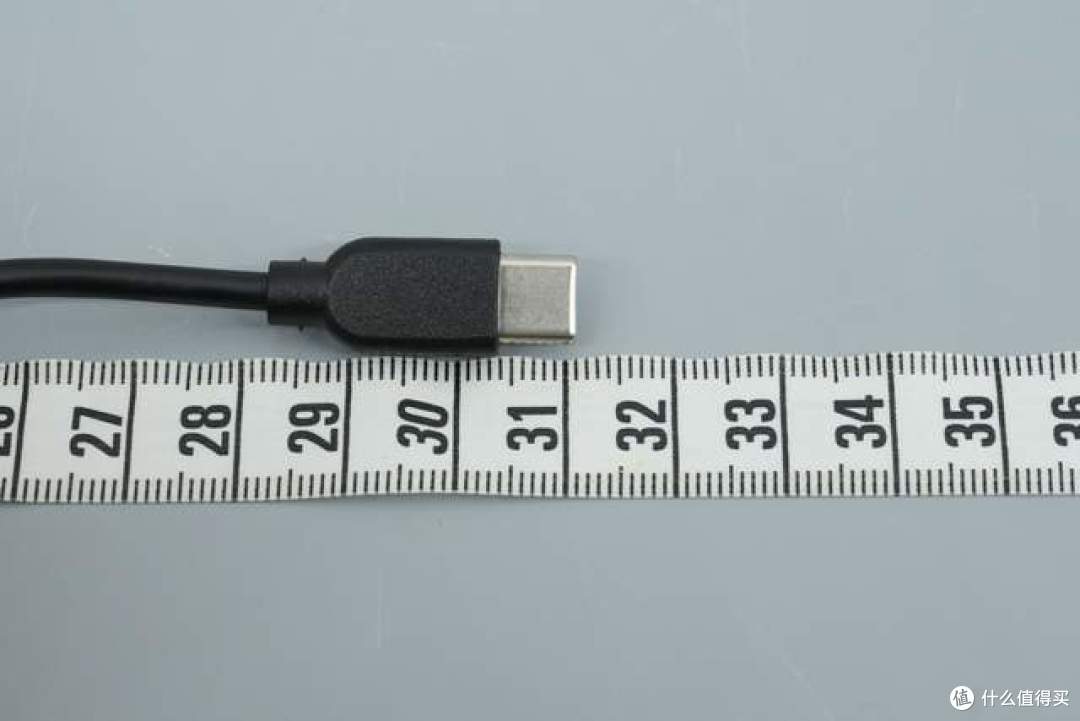

使用卷尺测量，附赠的这条C to C数据线总长度约为31cm左右。

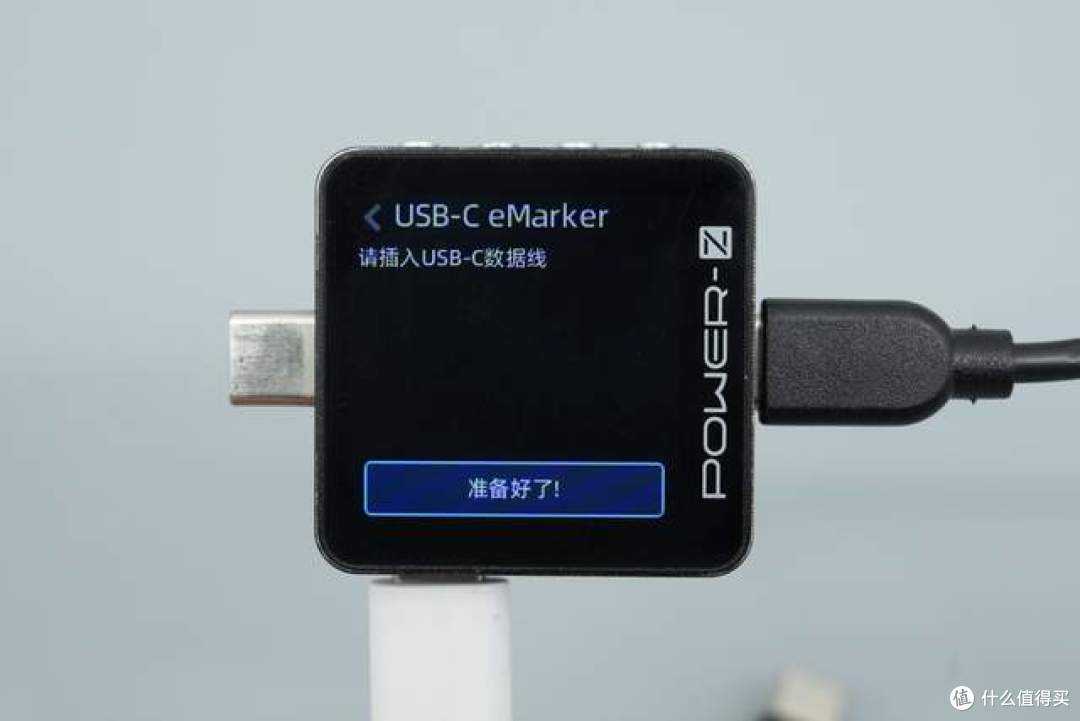

使用POWER-Z KM003C读取线缆信息，屏幕显示并未读取到E-Marker芯片，为3A线缆。

相关阅读：POWER-Z KM003C E-marker 线材读取教程

haha TRAVEL超薄无线磁吸移动电源正面一览。机身外壳采用了灰绿色的哑光亲肤涂装，手感细腻且不易沾染指纹，右下角印有品牌Logo以及一排电量指示灯。

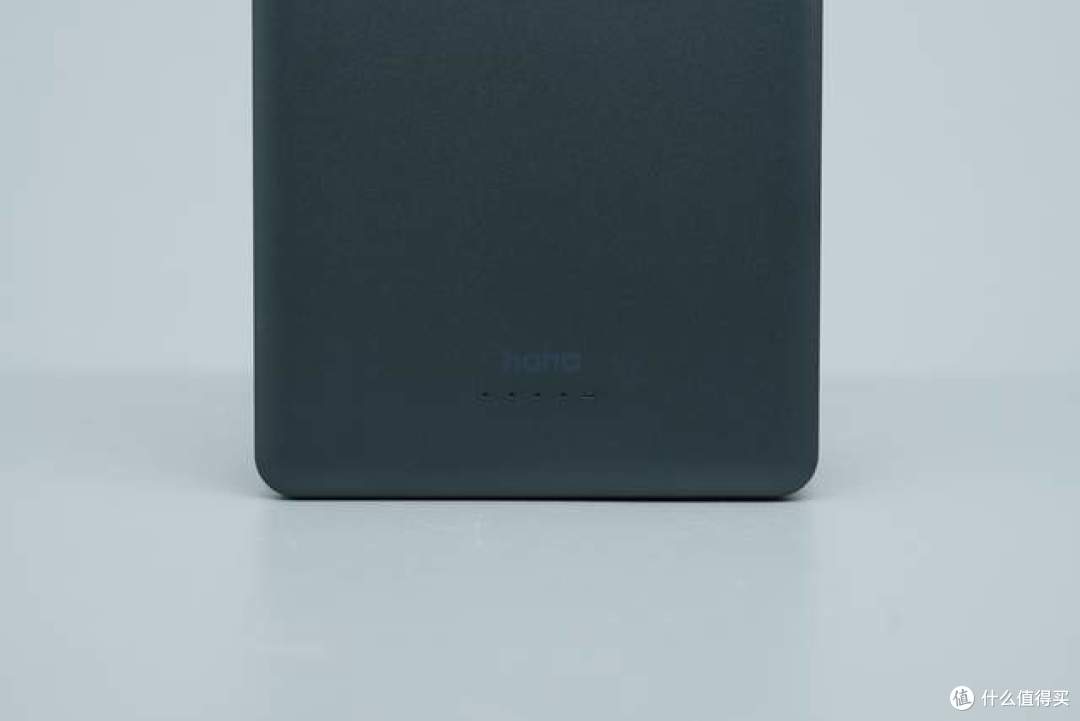

机身正面的Logo及下方的指示灯特写，一共包含五枚开孔，采用了微孔透光的设计。

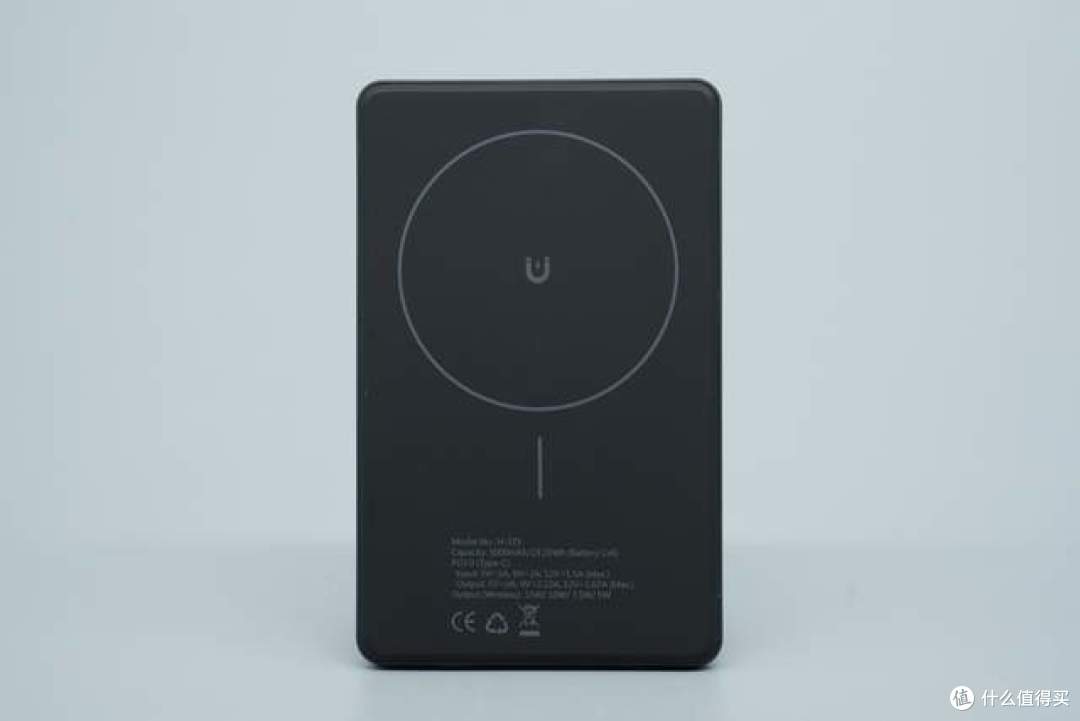

移动电源背面一览，采用整块面板平整设计，中间印有明显的磁吸定位圆环及底部的定位磁铁线。

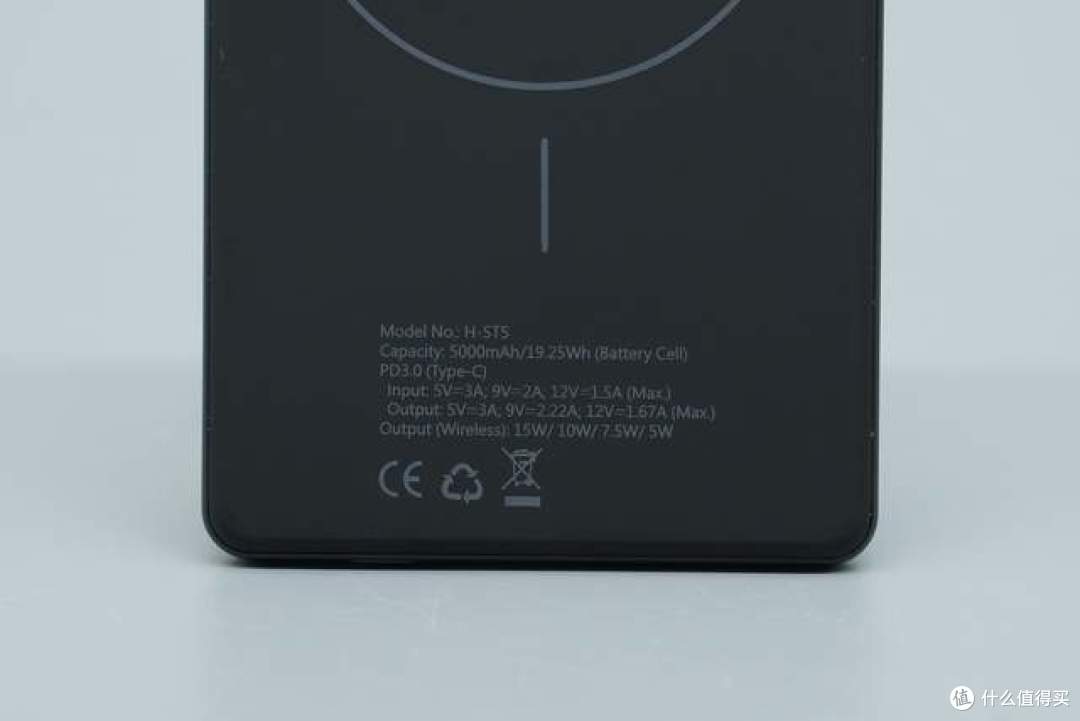

背面底部印有与外包装完全一致的产品参数信息，详细参数如下：

型号：H-ST5

电池容量：5000mAh/19.25Wh

USB-C输入：5V/3A, 9V/2A, 12V/1.5A（Max）

USB-C输出：5V/3A, 9V/2.22A, 12V/1.67A（Max）

无线输出：15W/10W/7.5W/5W

该产品通过了3C认证

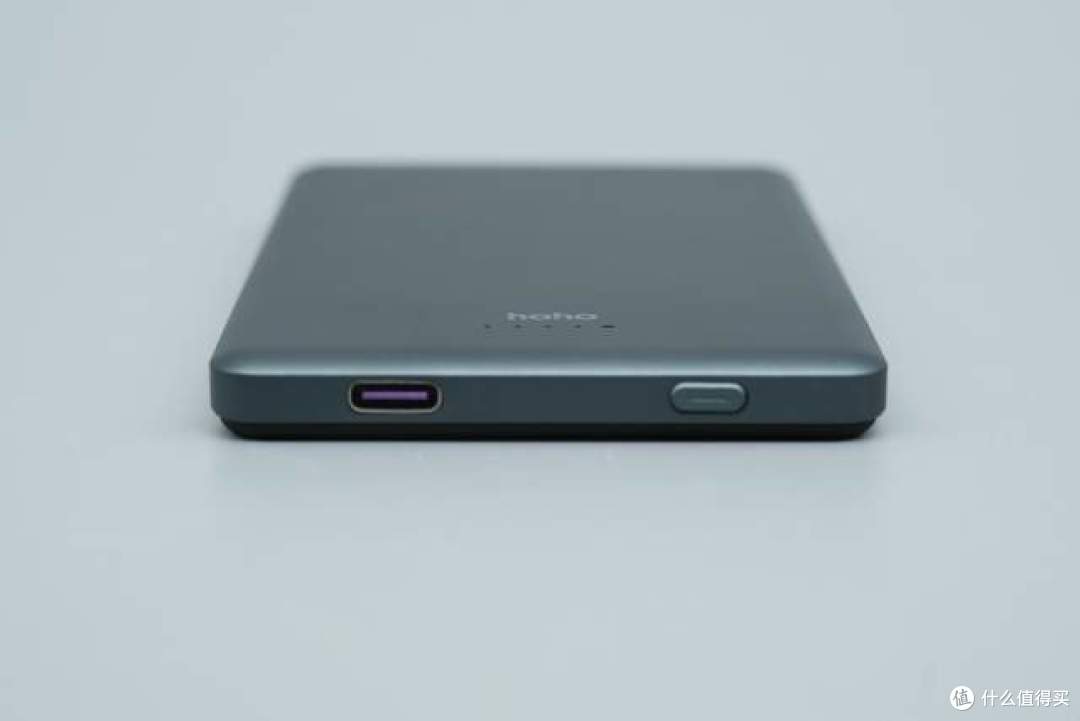

来到移动电源底部。左侧配备了一个USB-C双向快充接口，右侧则是一枚物理电源按键。

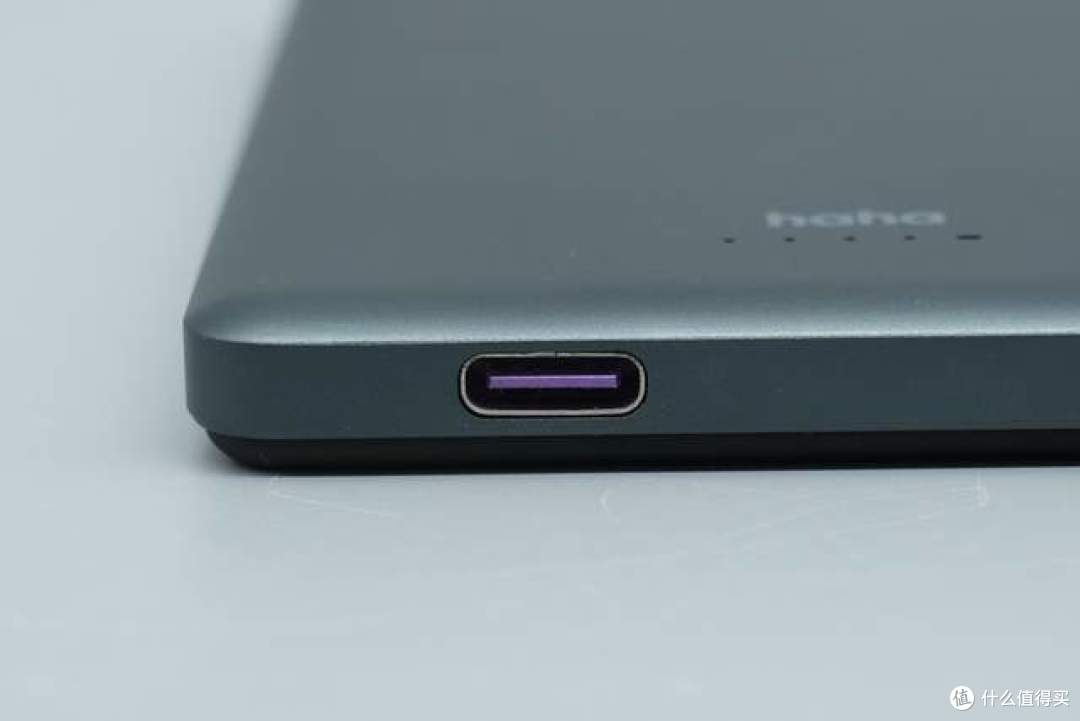

USB-C接口特写，内部采用了紫色胶芯提示产品支持快充。

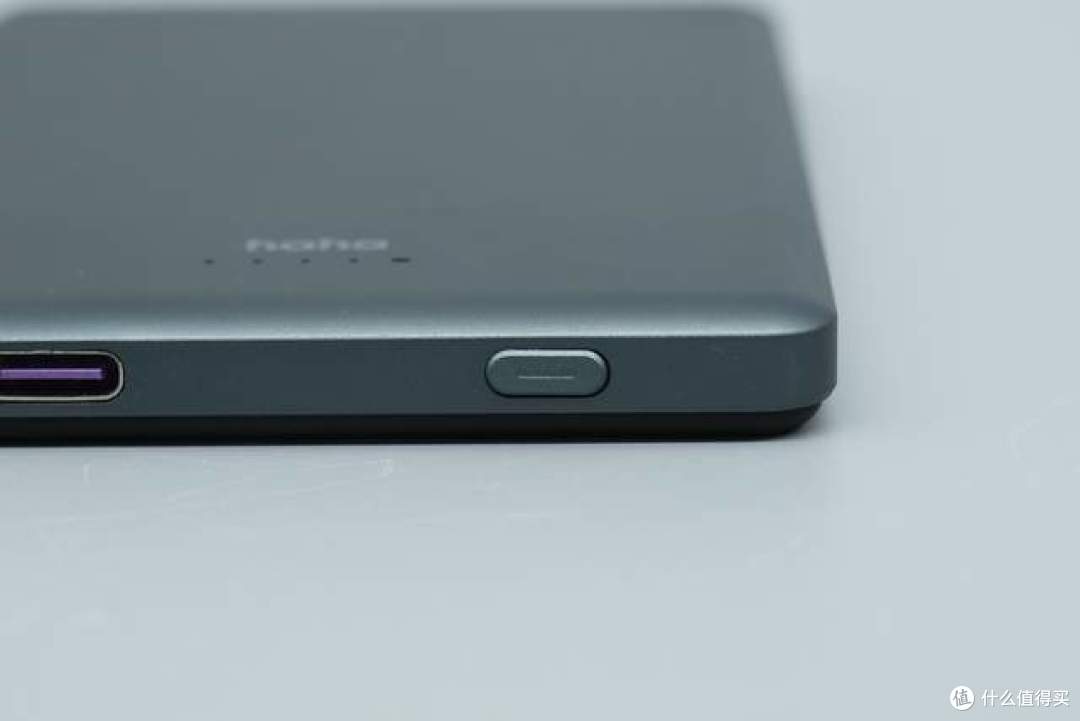

电源按键采用了药丸形微凸设计，表面增加了一道横向凸起。

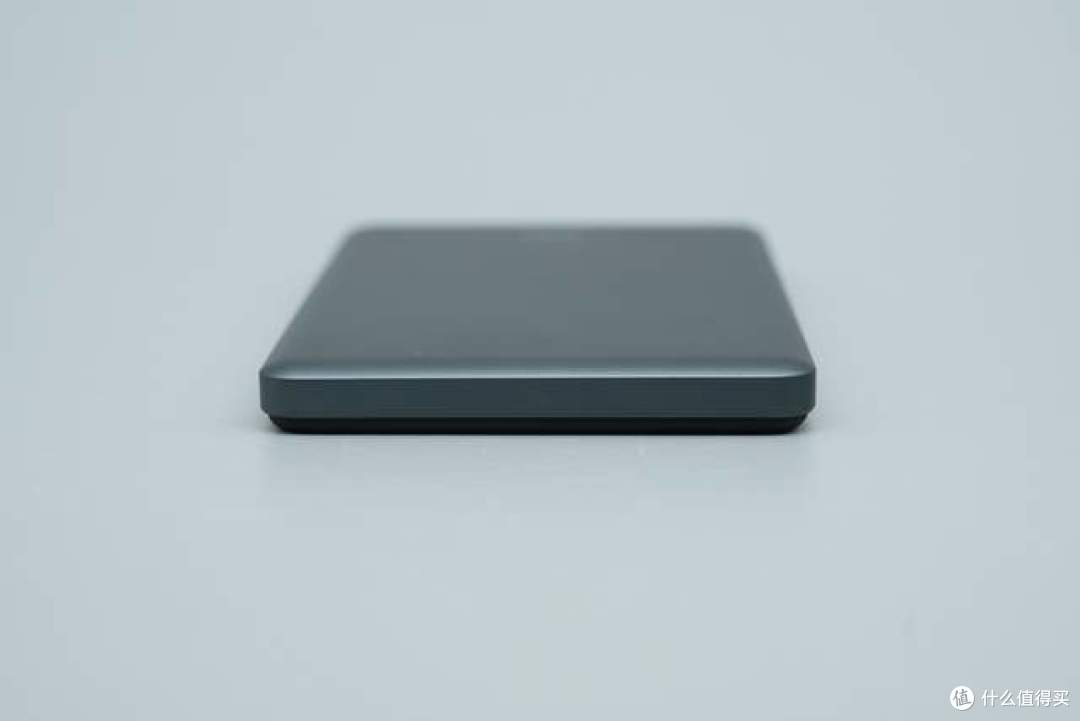

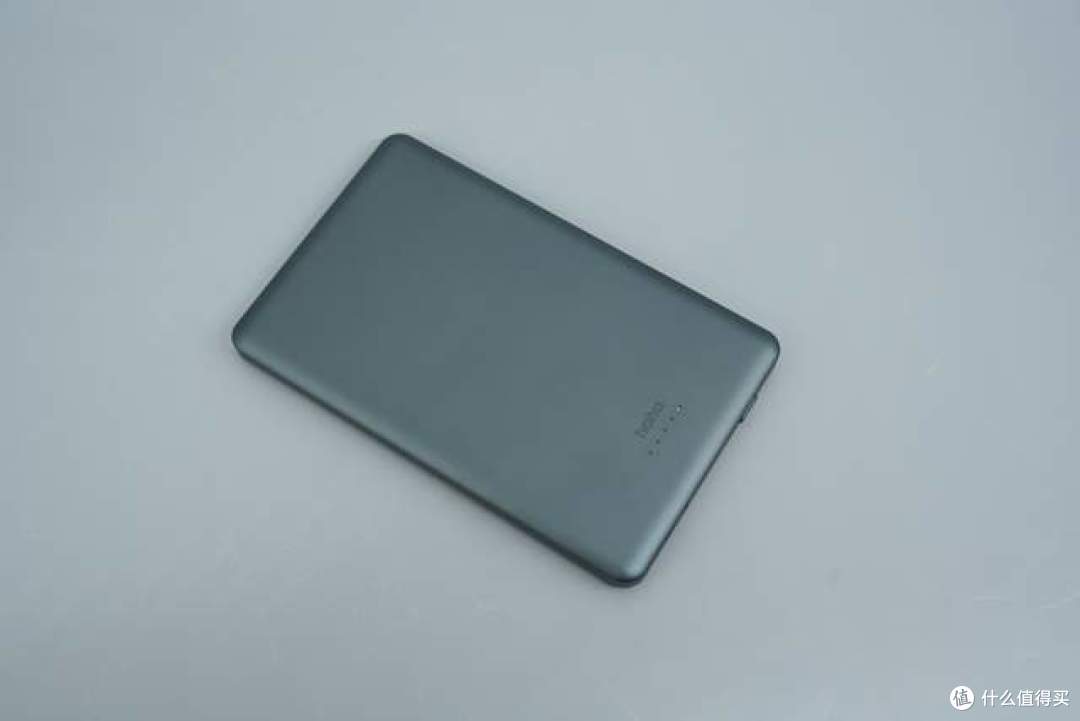

机身侧面与边缘处的细节展示，可以看到四角及边缘均采用了较为圆润的过渡处理，握持时不硌手。

移动电源顶部同样没有按键以及开孔设计。

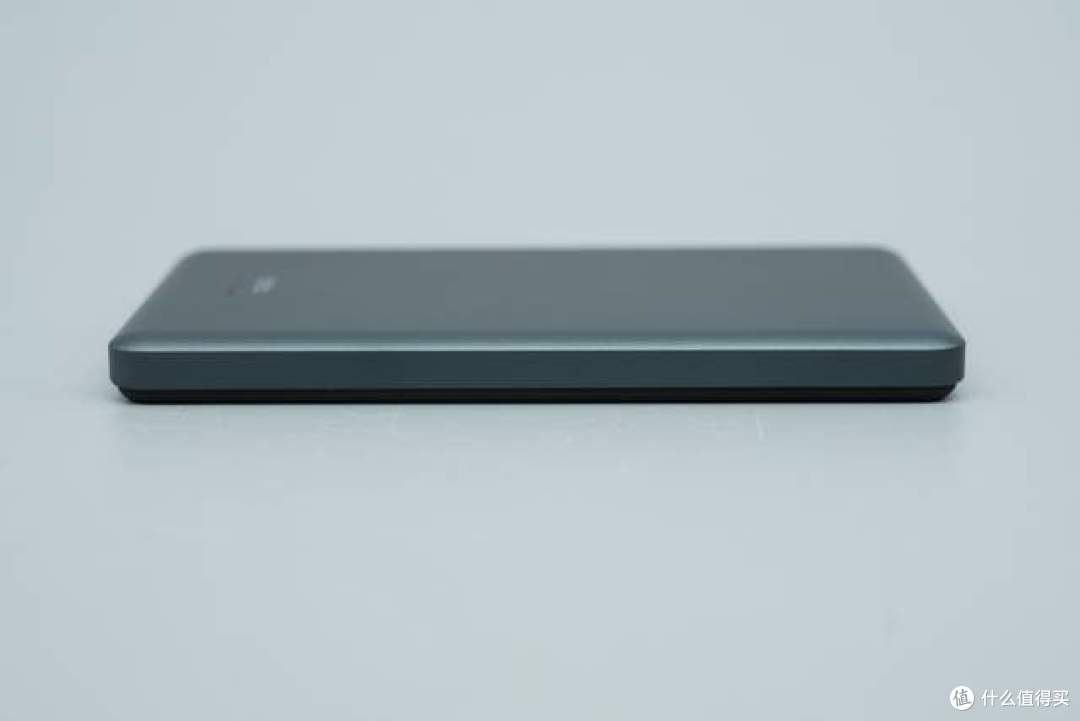

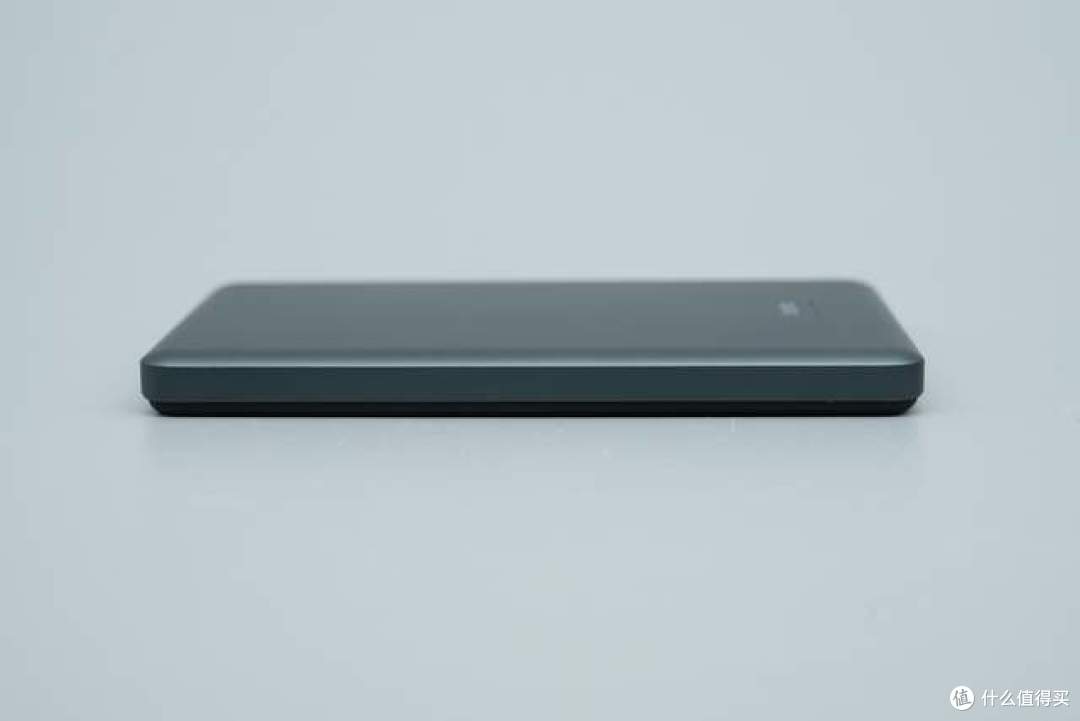

机身的另一个侧边视角可见，该产品除了底部的接口和按键外，四周没有多余的开孔，一体性很强。

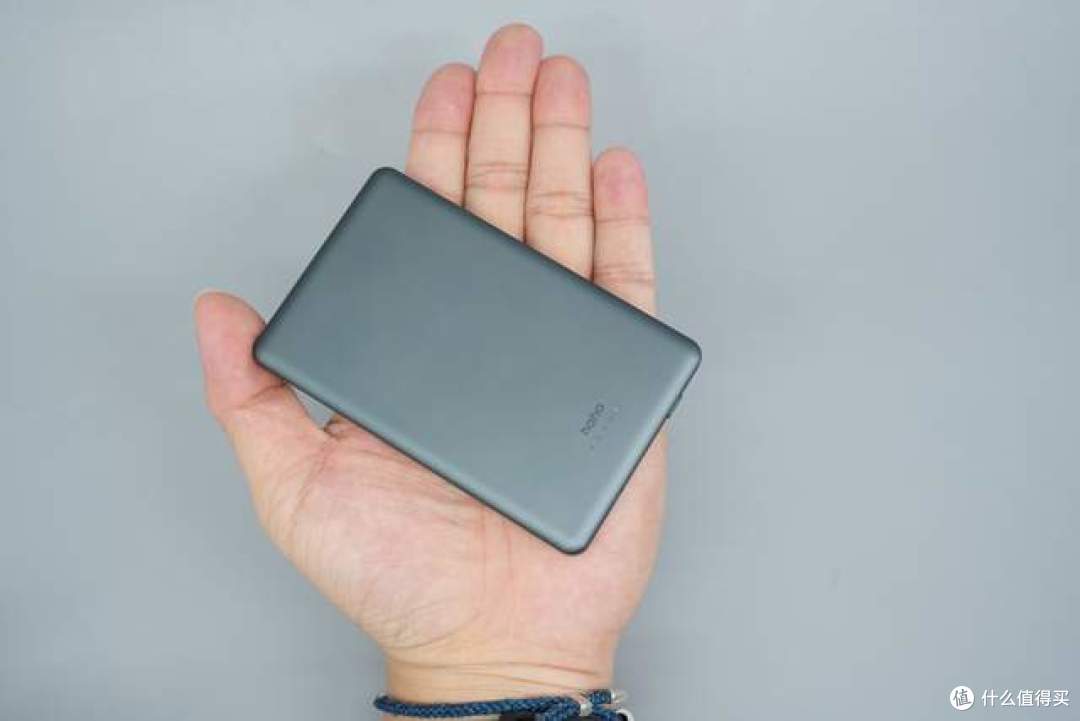

将移动电源放在成年男性手中，整体大小如图所示。

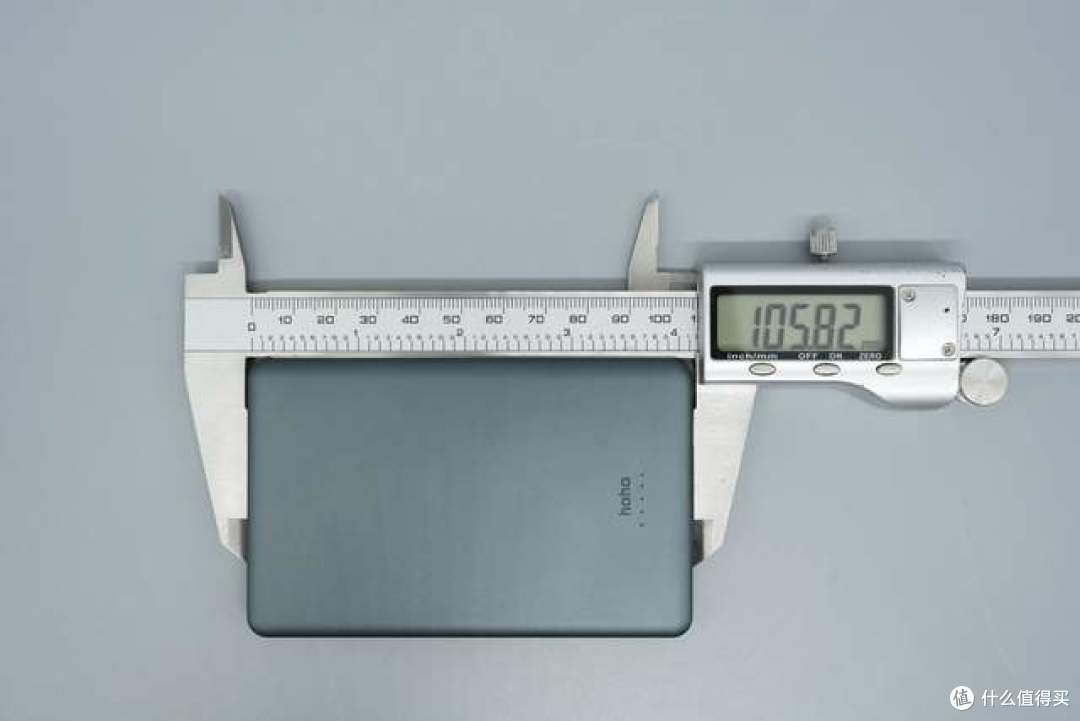

使用游标卡尺测得机身长度约为105.82mm。

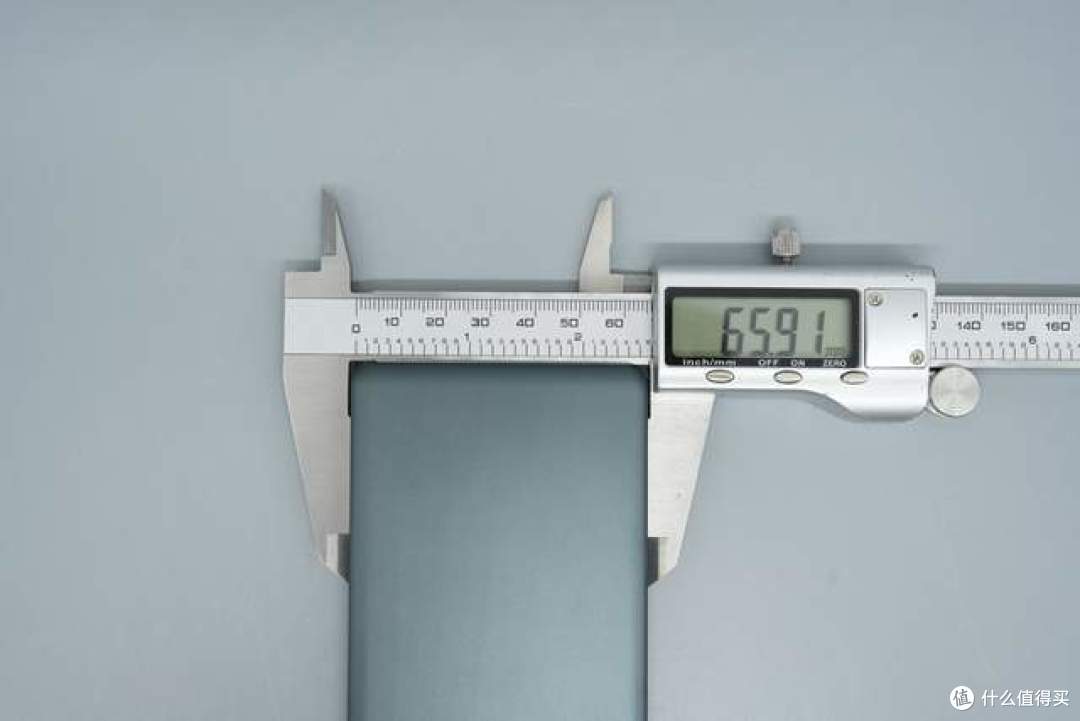

测得机身宽度约为65.91mm。

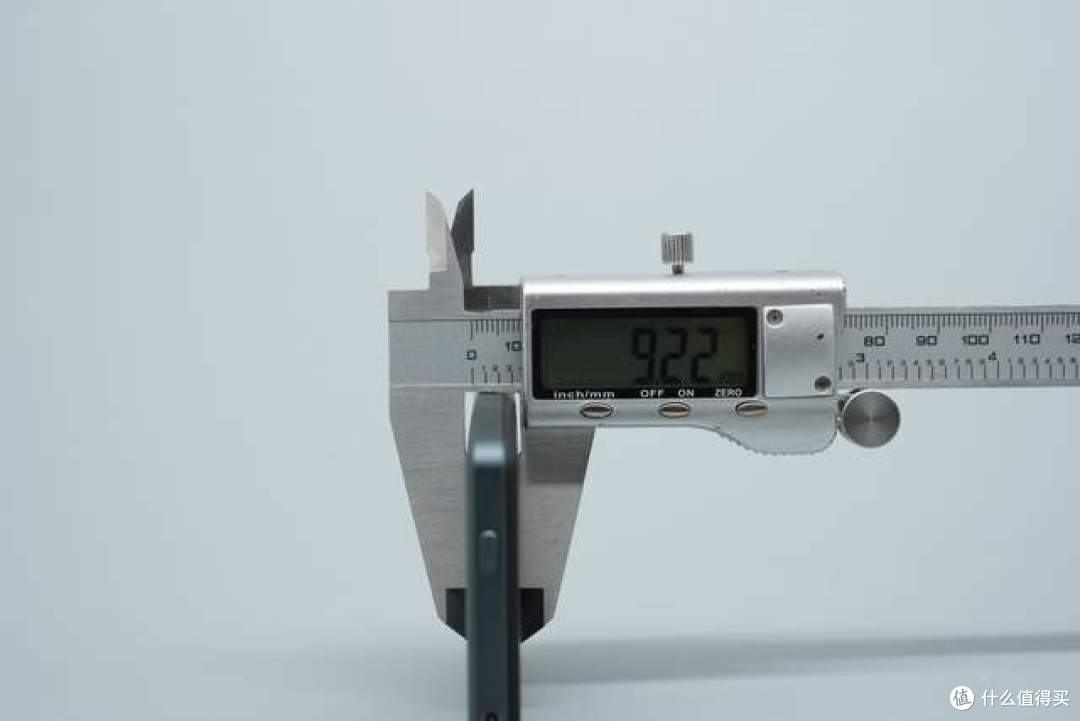

测得机身厚度约为9.22mm。

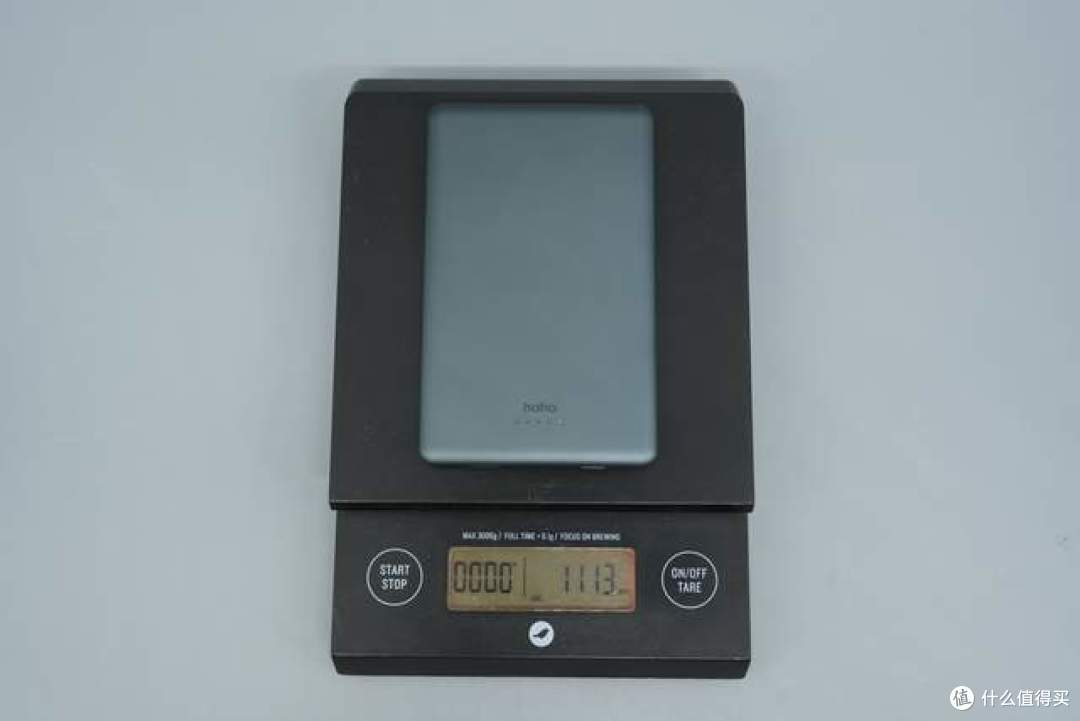

放在电子秤上实测，移动电源的整体重量约为111.3g。

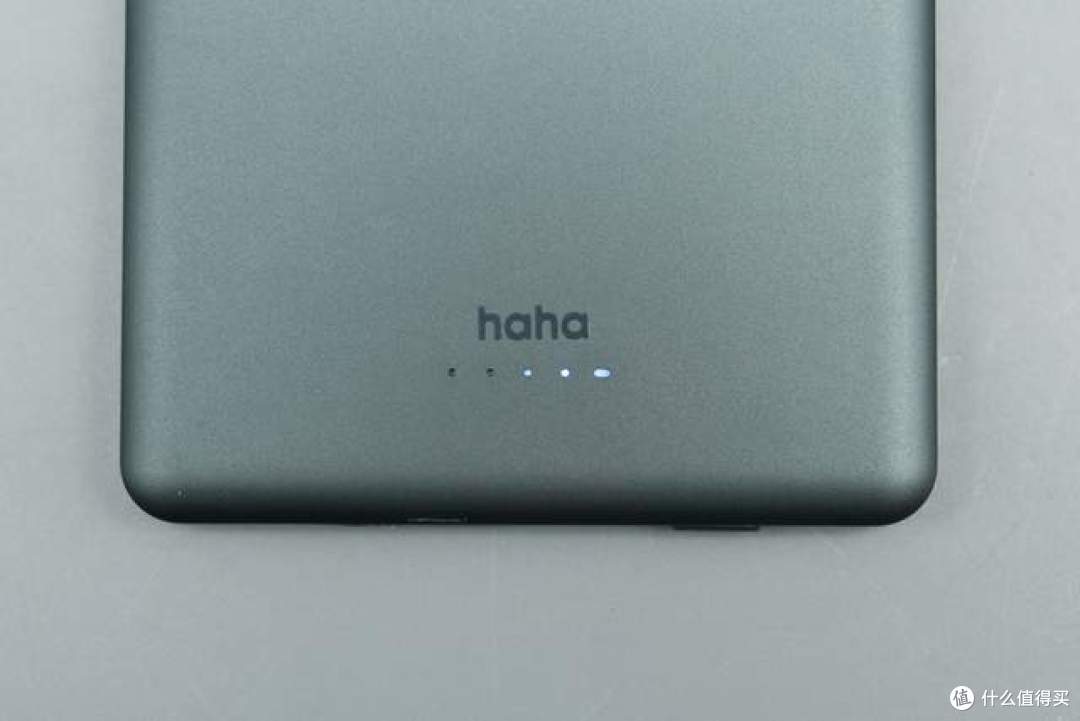

按下电源键正面底部的隐藏式指示灯亮起，最右侧为一颗快充状态指示灯，左侧四颗为白色电量指示灯。

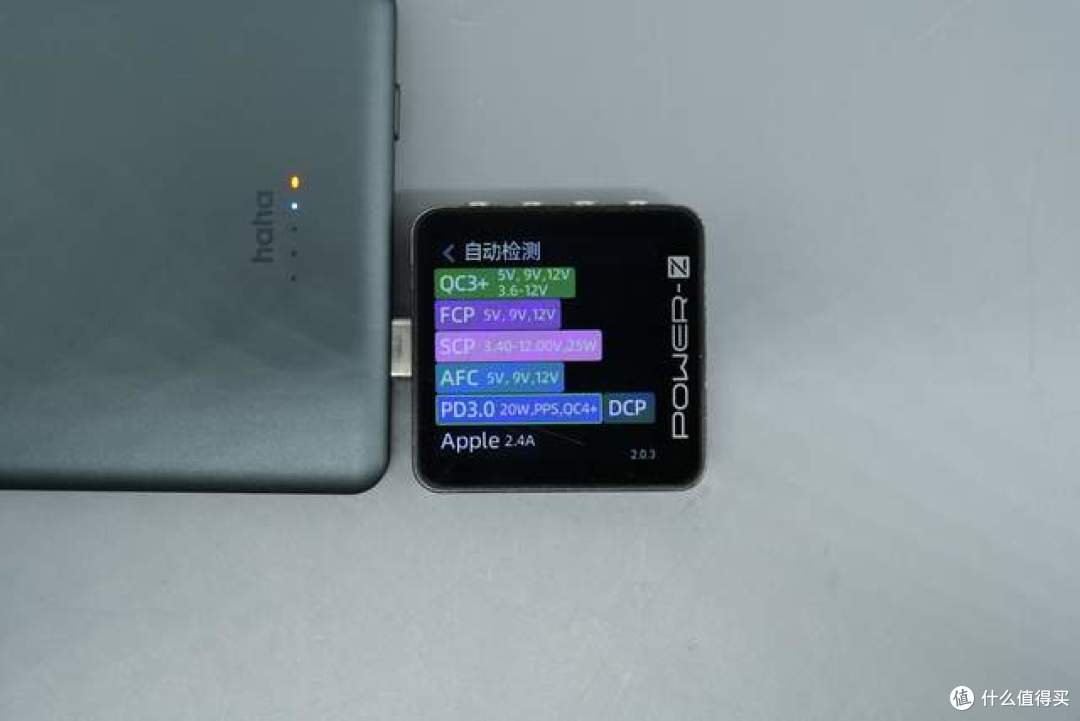

使用POWER-Z KM003C对USB-C接口进行协议检测。实测支持QC3+、FCP、SCP、AFC、PD3.0/PPS以及Apple 2.4A、DCP快充协议。

相关阅读：POWER-Z KM003C 快充协议测试教程及说明

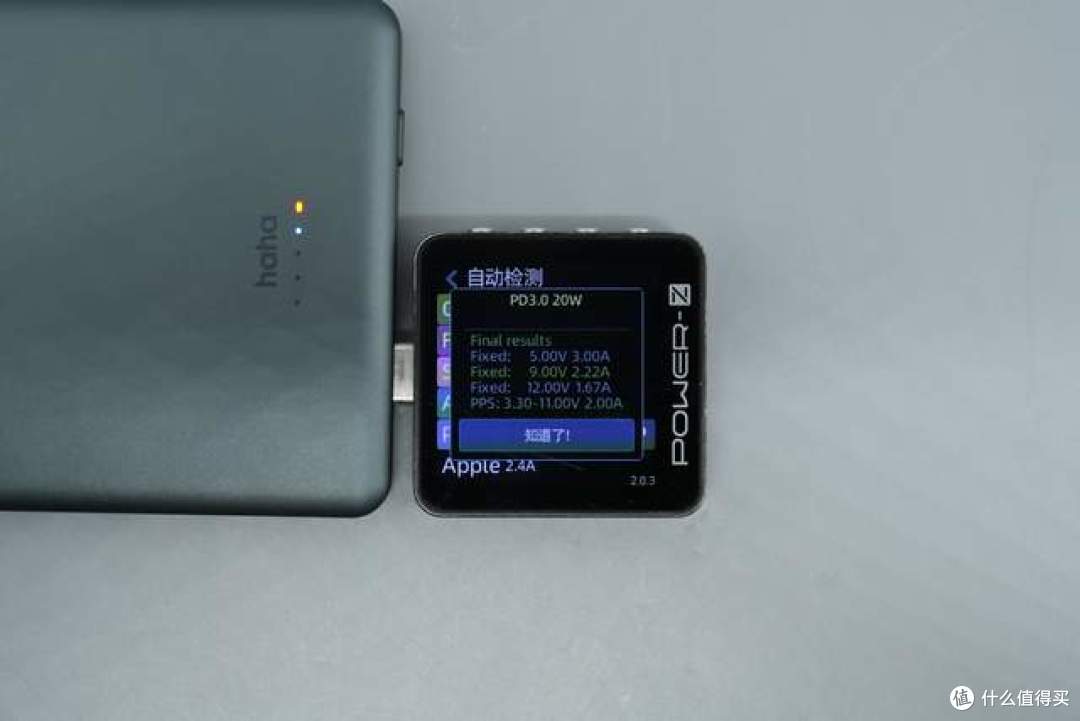

进一步读取USB-C接口的PDO报文，显示具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V 2A的一组PPS电压档位。

相关阅读：POWER-Z KM003C读取PDO报文实操教程

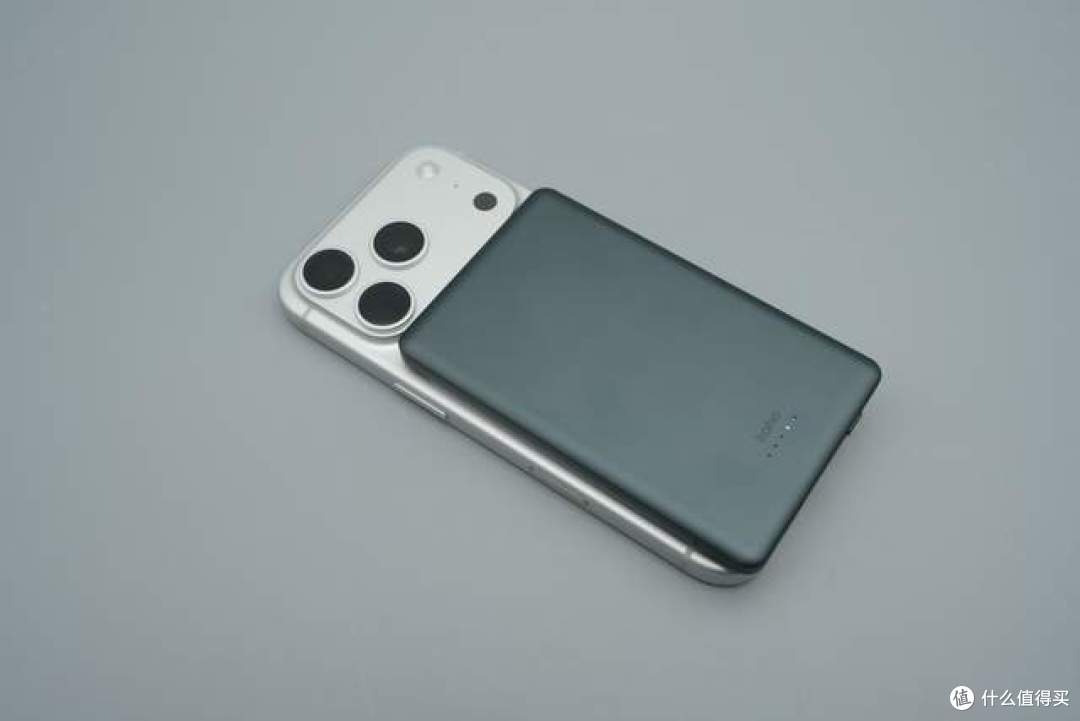

将移动电源吸附在一台iPhone Pro手机背面进行实测。

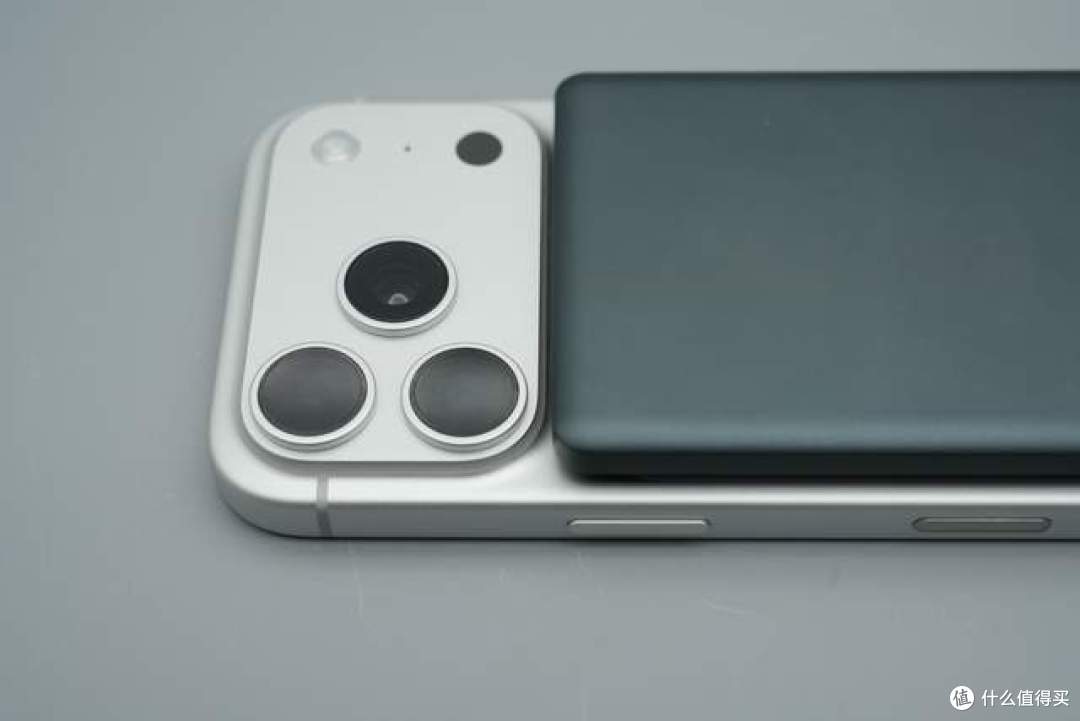

这款移动电源在吸附后完全不会遮挡到iPhone 17 Pro镜头模组，不影响手机的正常握持与拍照。

简单看过产品外观，接下来进入正式的拆解环节。

haha TRAVEL超薄无线磁吸移动电源拆解

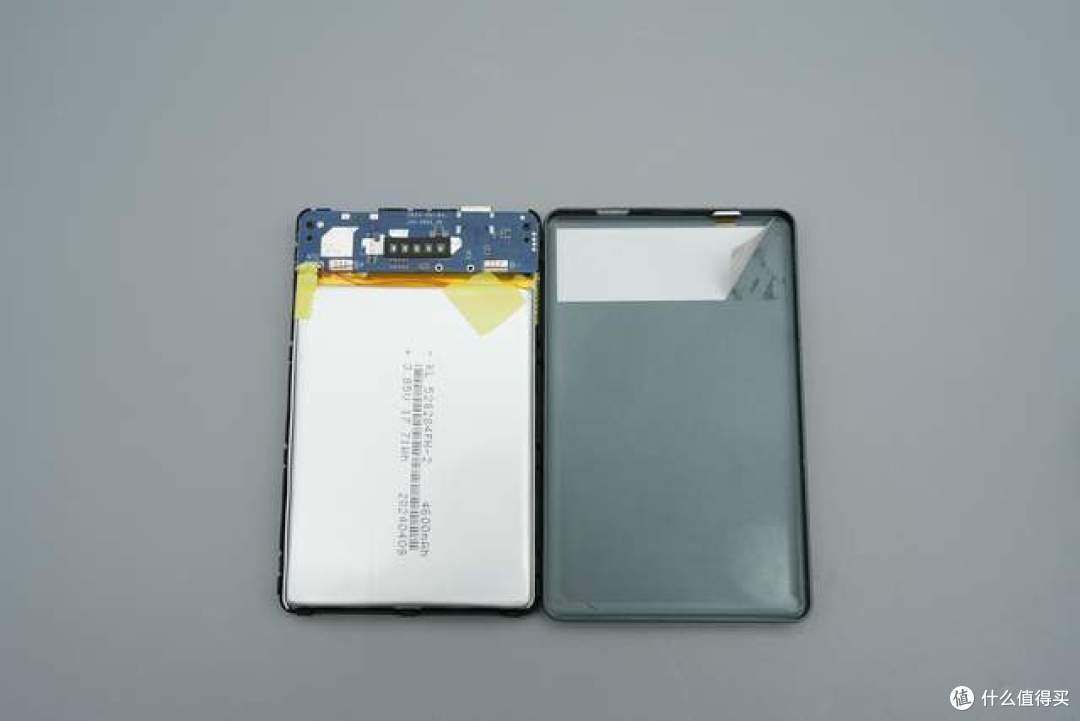

进入拆解环节，沿外壳接缝边缘撬开后盖，可以看到内部的电芯与PCBA结构。

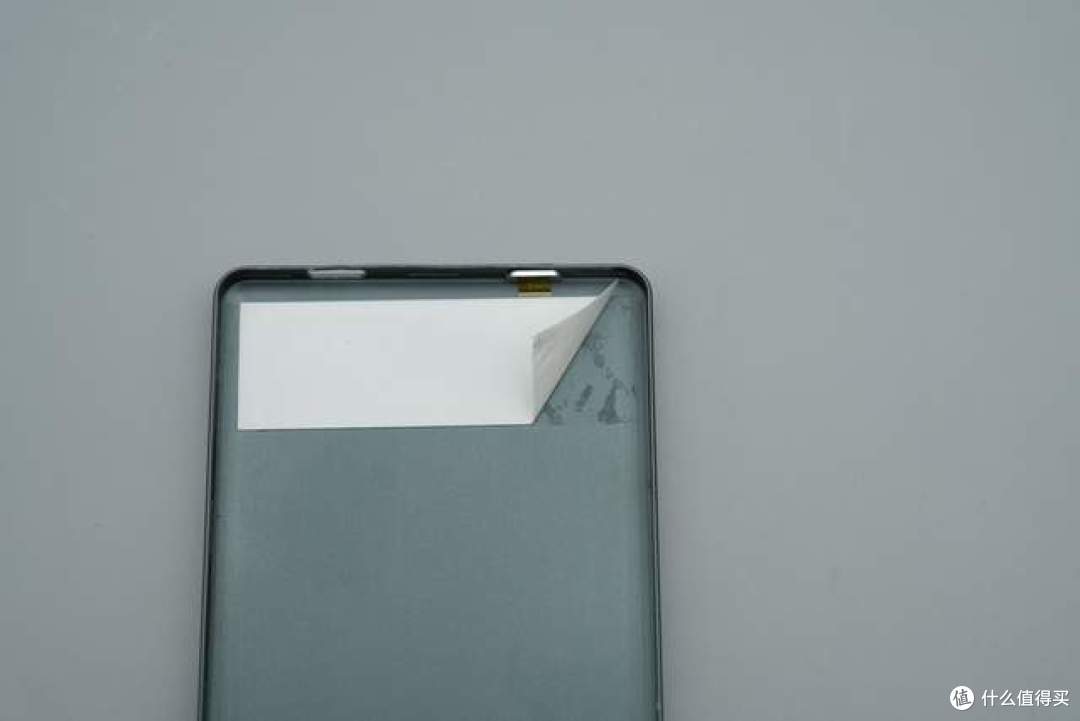

前盖板内侧特写，贴有一张大面积的绝缘贴纸，防止接触到金属后盖导致短路。

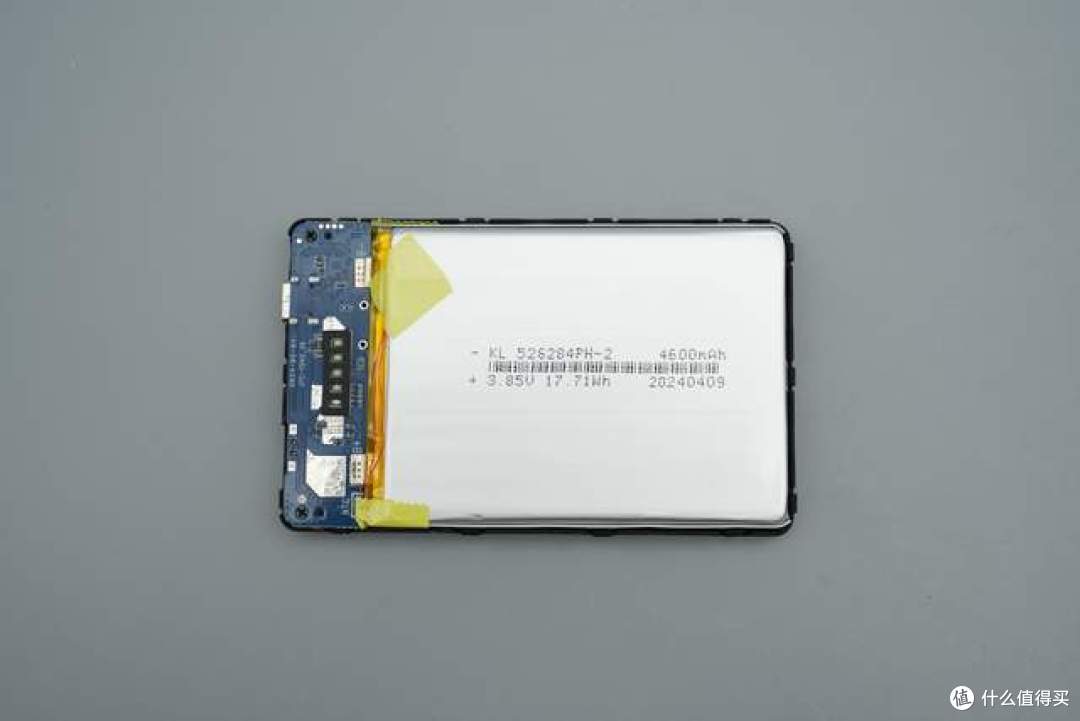

移动电源内部全貌。主要空间被一块银色的锂聚合物电芯占据，顶部为PCBA主板，电芯顶部使用了黄色的绝缘高温胶带进行包裹保护。

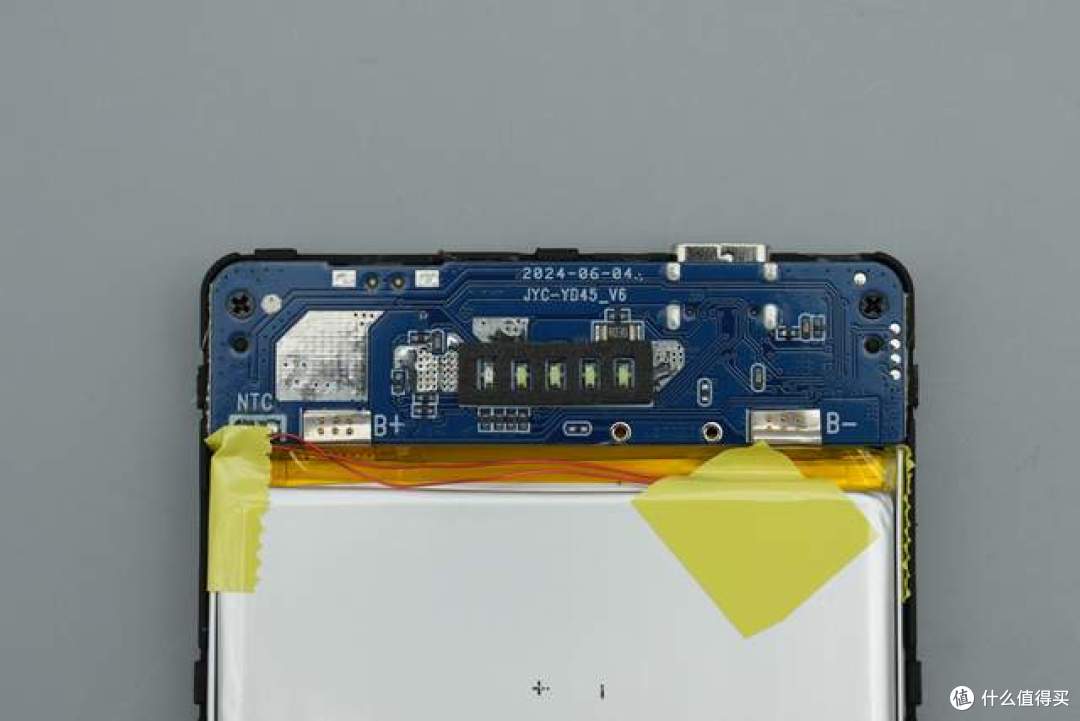

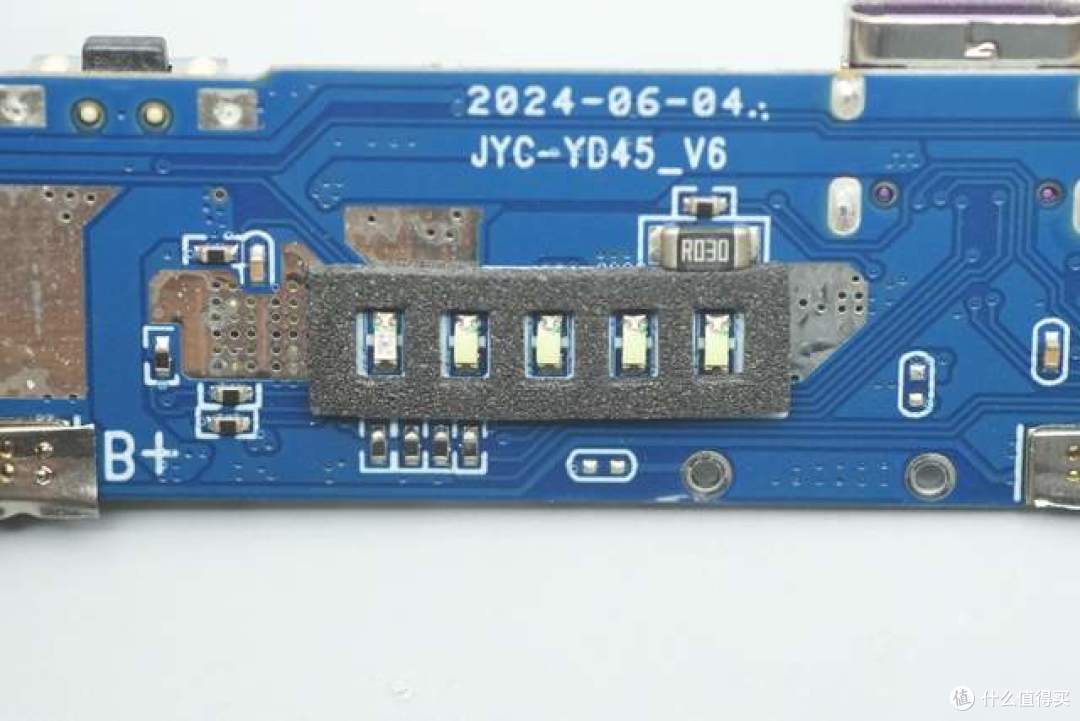

顶部的PCBA主板正面特写。板上印有生产日期2024-06-04以及板号JYC-YD45_V6。中间贴有黑色泡棉，用于隔绝LED指示灯的光线。

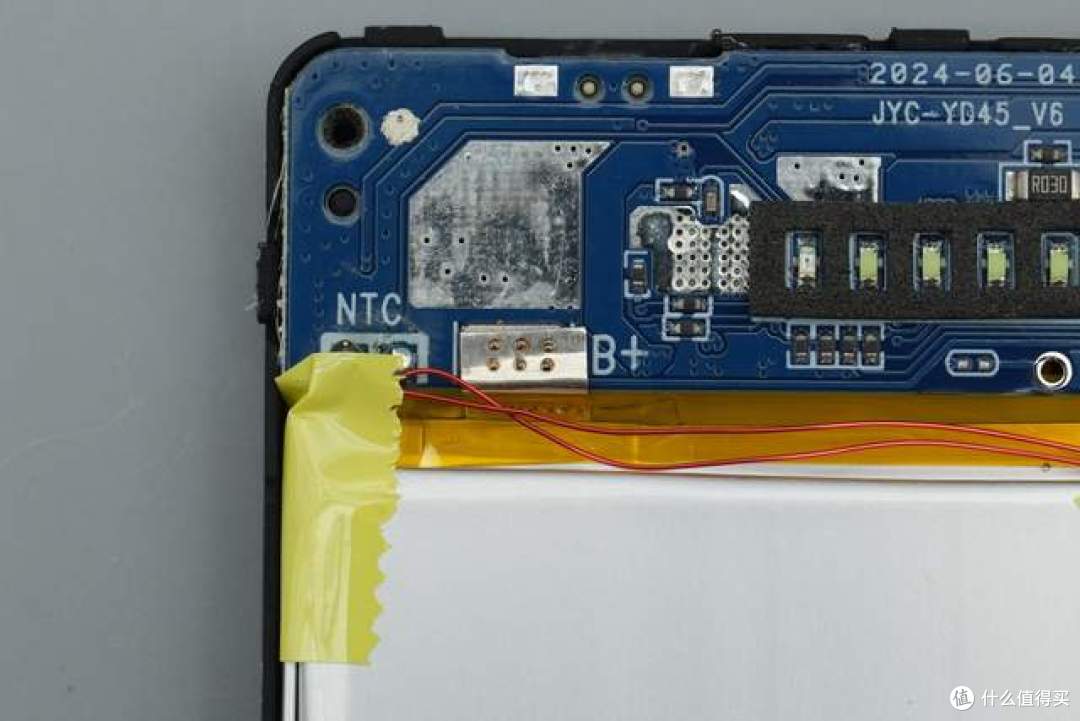

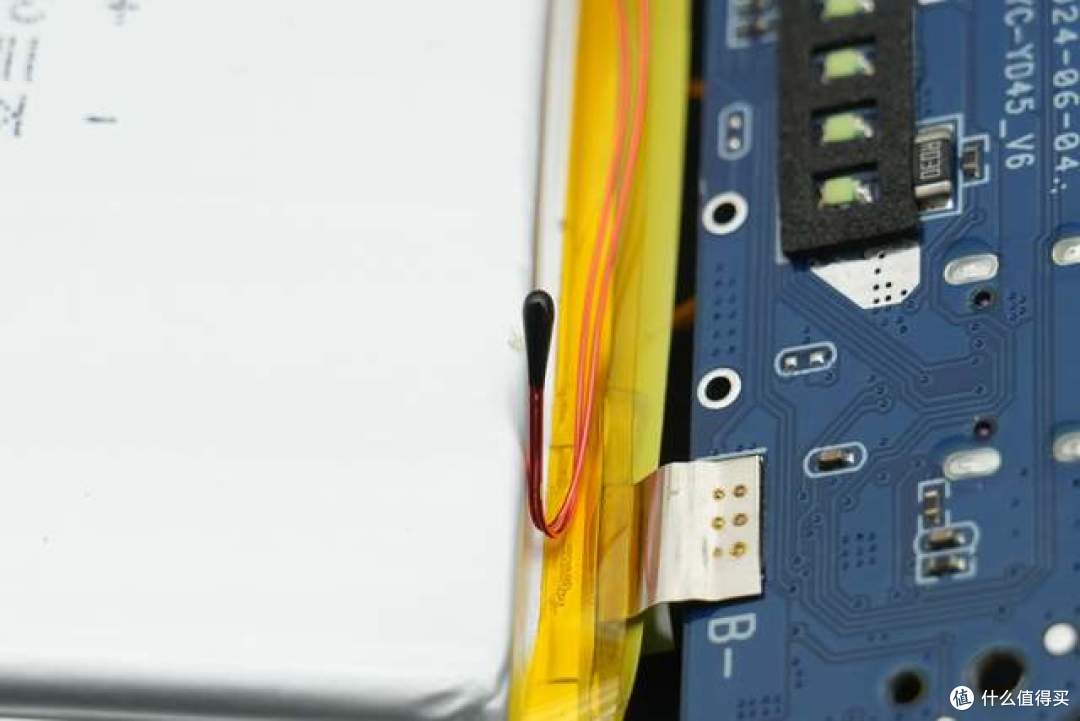

电池极耳与主板B+负极区域特写，焊点圆润，侧边引出了两根红色的NTC热敏电阻线材。

NTC热敏电阻探头被放置在电芯的侧边，实时监测电池在充放电过程中的温度表现，确保安全。

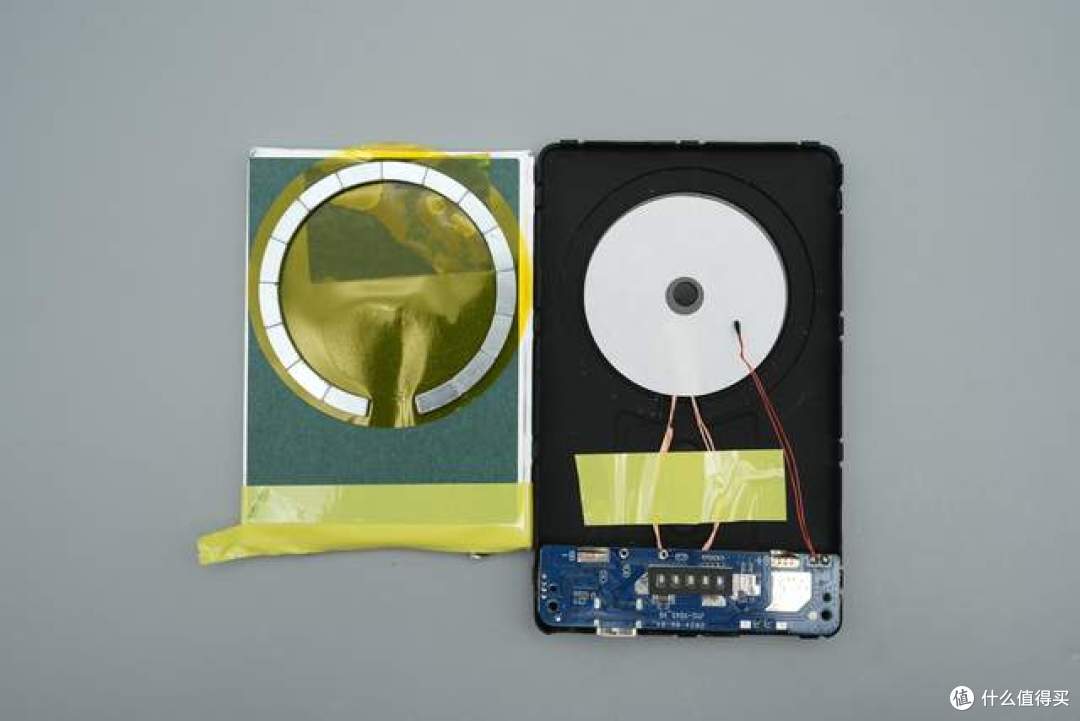

将电芯与PCBA断开连接，可见主板背面连接着无线充线圈，而电芯底部与背壳之间放置了环形的磁铁阵列。

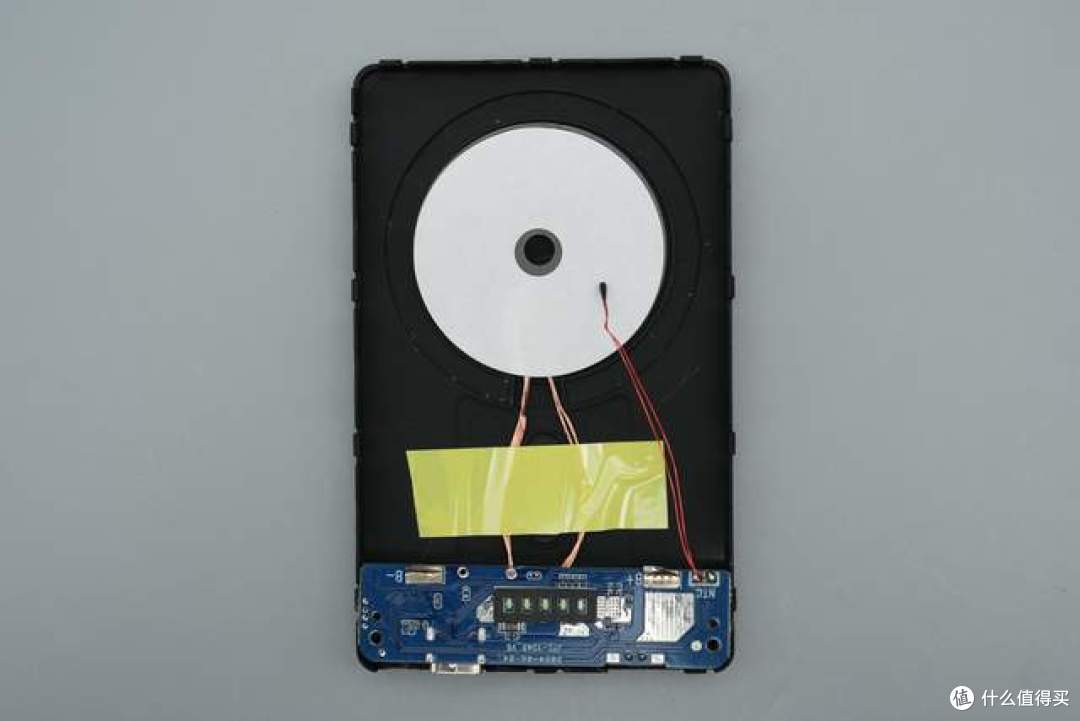

无线充面板侧内部结构一览，中间是一块带有中心开孔的白色隔磁片及线圈，并留有凹槽用于放置磁铁阵列，底壳上留有黄色的固定胶带，红色的NTC线穿插其中，用于检测无线充温度，防止过热。

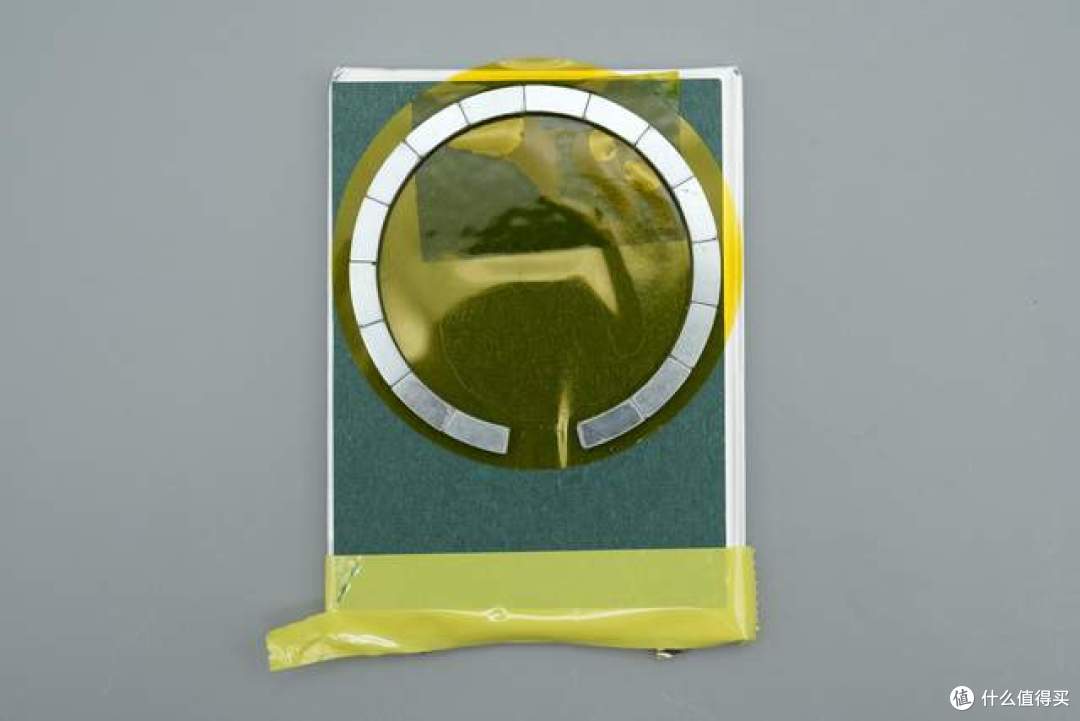

来看电芯背面，电芯背面直接贴着由多块弧形小磁铁组成的磁吸圆环，表面覆盖了一层黄色高温胶带用于绝缘和固定。

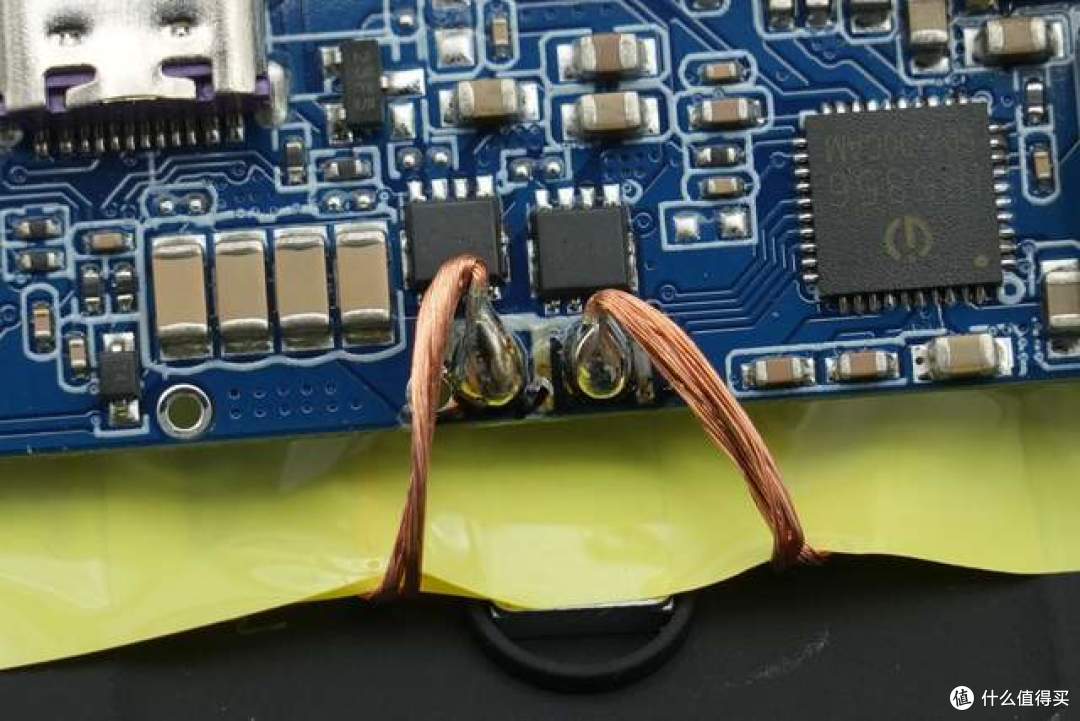

无线充电发射线圈的两端采用利兹线直接焊接在PCBA主板的两个焊盘上，焊点饱满圆润。

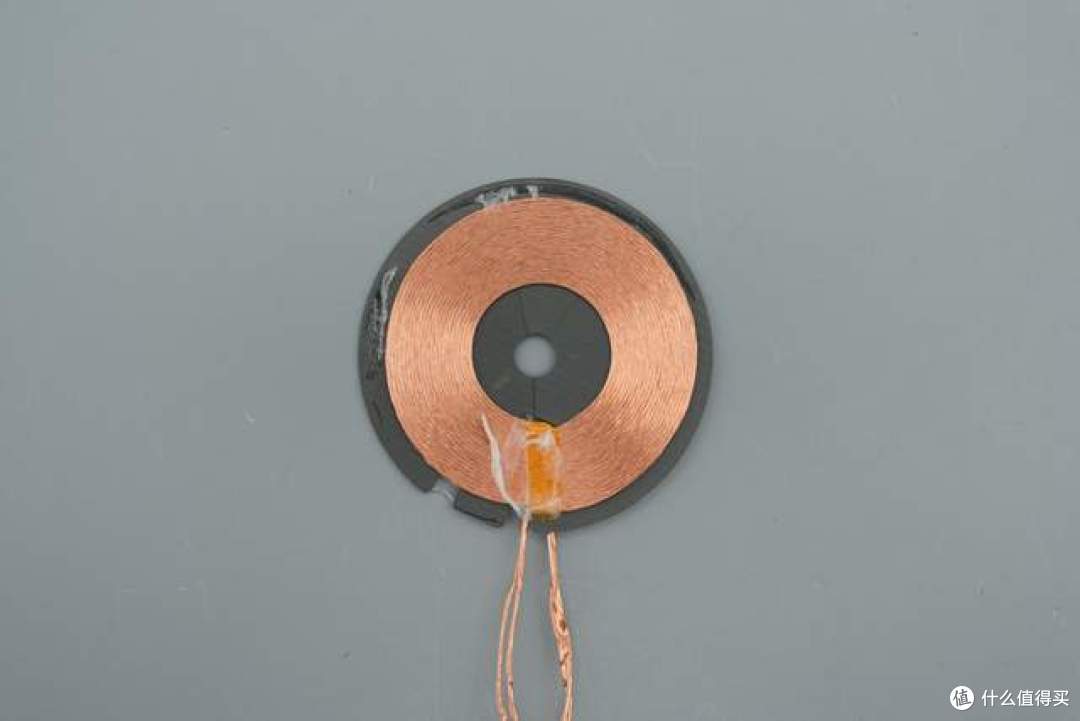

无线充电线圈特写，利兹线绕制的线圈密绕在黑色的隔磁片上方，做工规整，引线处贴有高温胶带绝缘。

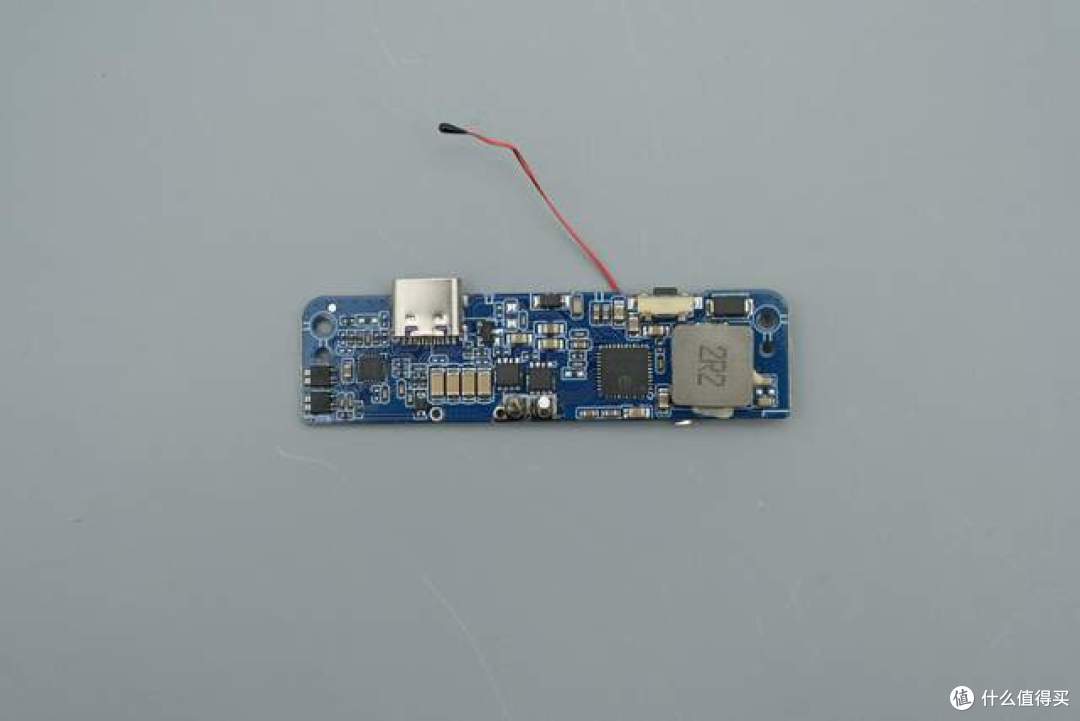

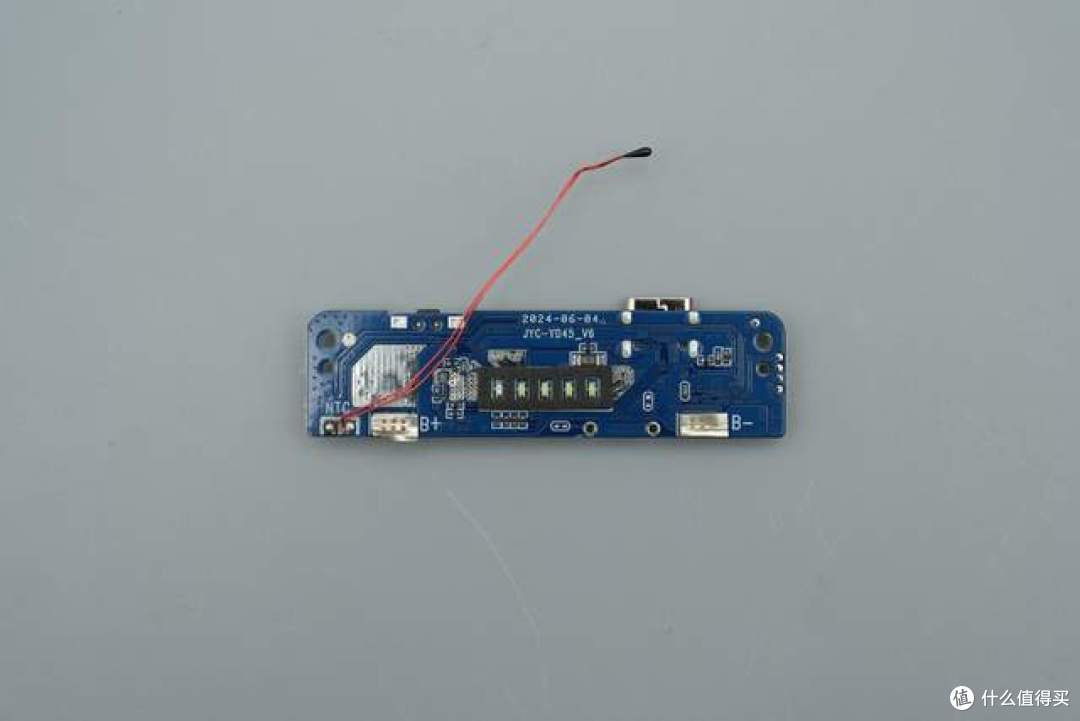

剪断连接线，将PCBA板取下。主板正面元器件分布较为紧凑，左侧为USB-C母座，中间区域为主控SoC、MCU等核心器件。

主板背面特写，这一面除了按键、接口以及NTC热敏电阻的引脚外，主要集成了5颗LED指示灯，外部覆盖了黑色的遮光泡棉。

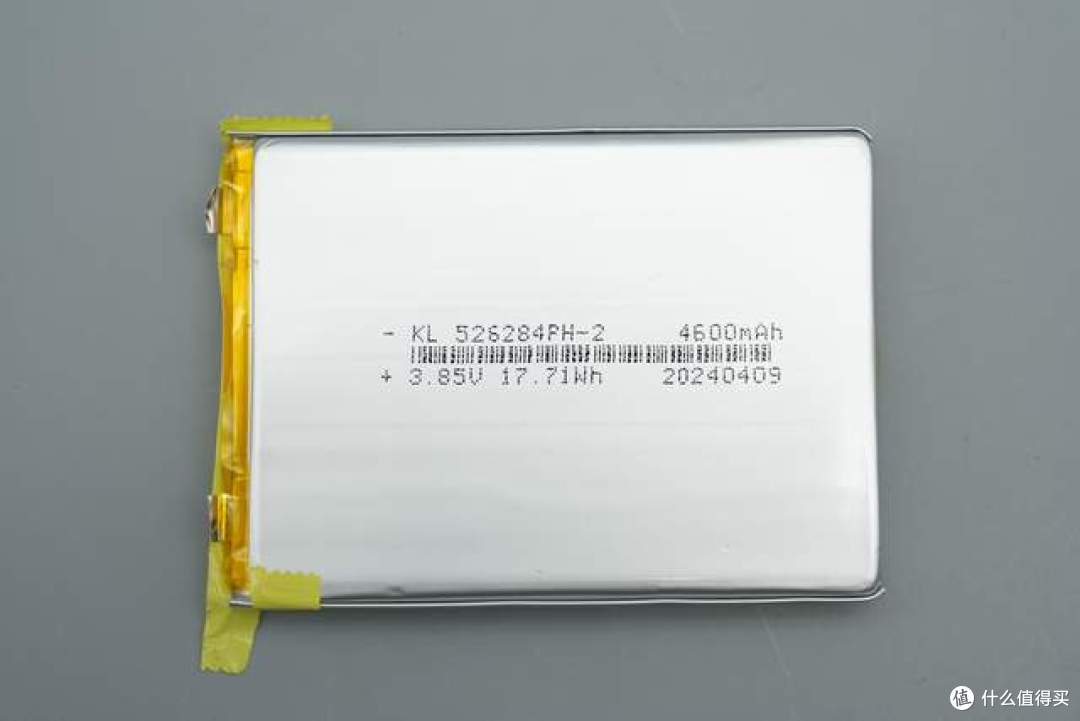

内部电芯特写，电芯表面喷码显示型号为KL 526284PH-2，标称容量4600mAh，电压3.85V，能量17.71Wh，出厂日期为2024年4月9日。

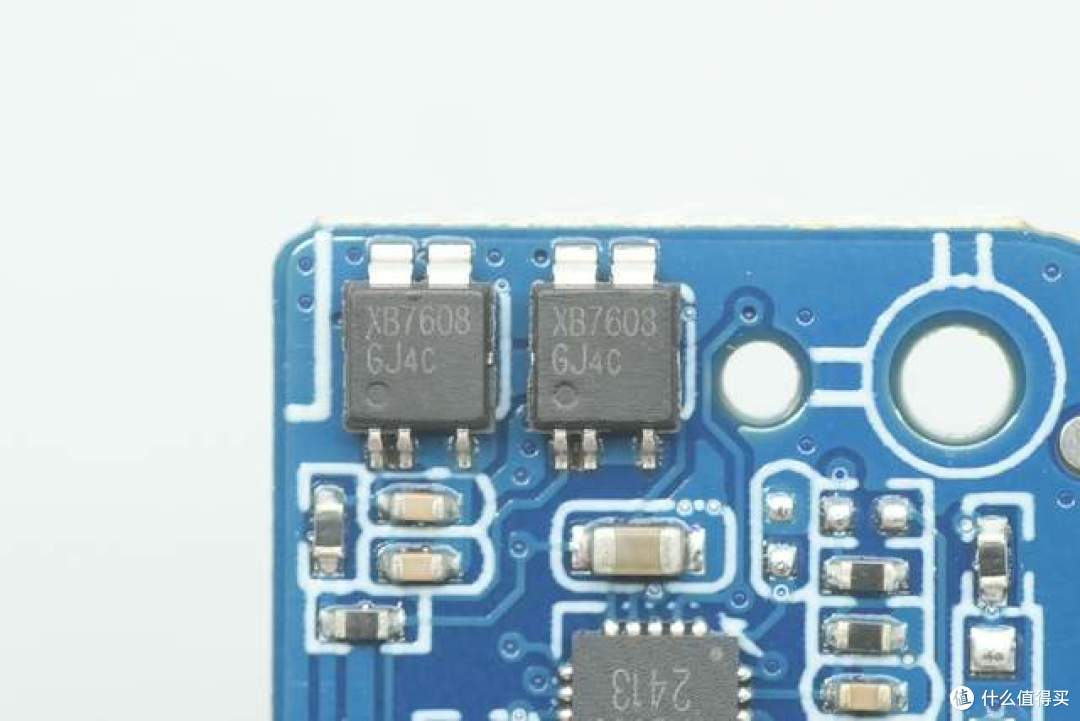

两颗锂电保护芯片来自XySemi赛芯微，型号XB7608GJ，内置MOS管，提供过充电、过放电、过电流和负载短路保护等保护功能，采用CPC5封装。

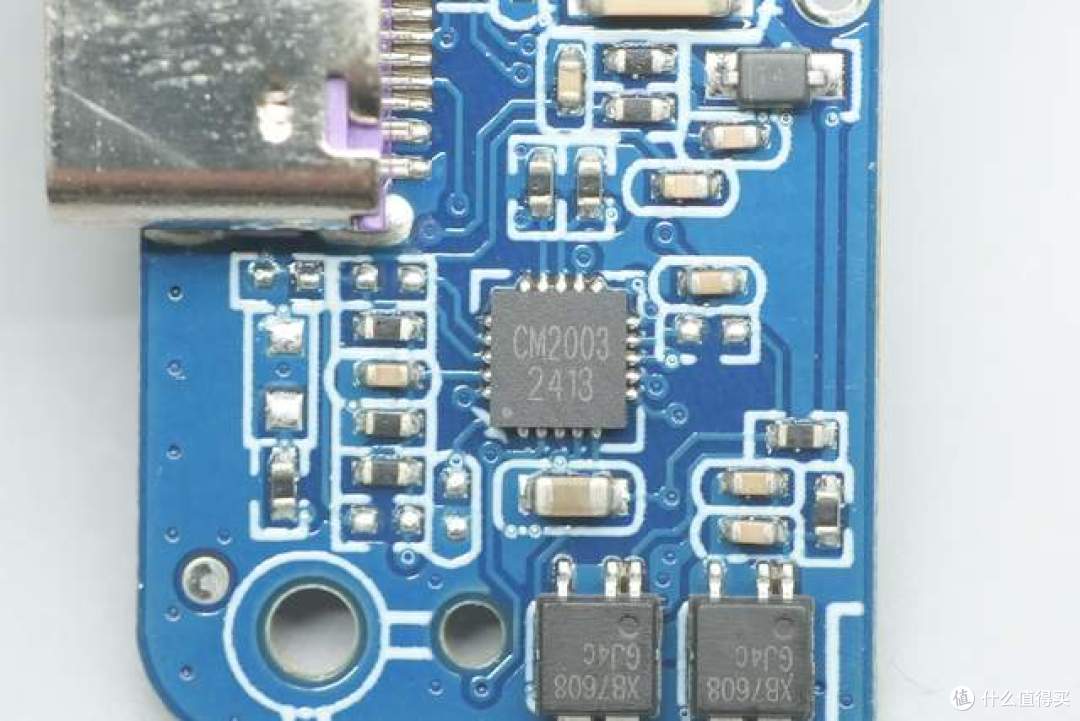

主板中央设有一颗丝印为CM2003的MCU来自Nuvoton新唐，用于实现无线充电相关功能。

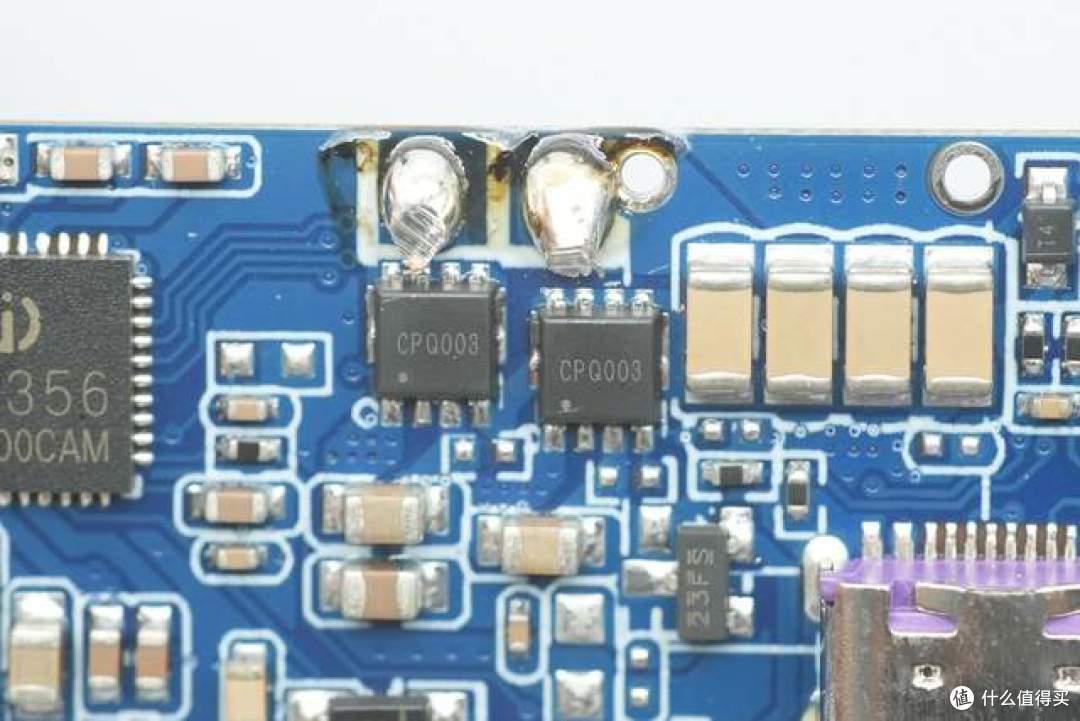

位于主板顶部边缘的两颗MOS管，丝印为CPQ003，为无线充电功率管。

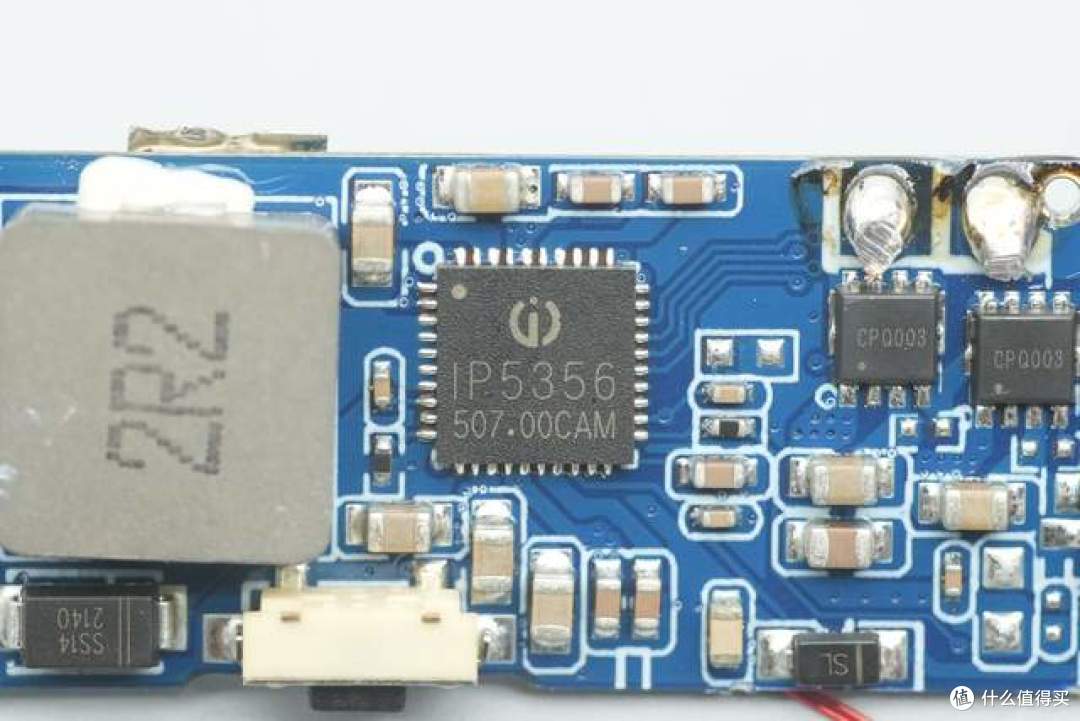

移动电源主控芯片采用的是英集芯IP5356。这是一款集成多种主流快充输入/输出协议，以及升降压转换器、锂电池充电管理、电池电量指示等多种功能的移动电源SoC芯片，可以为快充移动电源的开发提供完整的解决方案。

英集芯IP5356的同步开关升压系统可提供最大22.5W输出能力，支持USB-A口×2、MicroUSB口、USB-C口4个接口控制，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，智能降为5V。

IP5356 内置所有功率MOS和路径管理MOS，在应用时仅需一个电感实现降压与升压功能，外围器件极少，有效减小整体方案的尺寸，降低BOM成本。

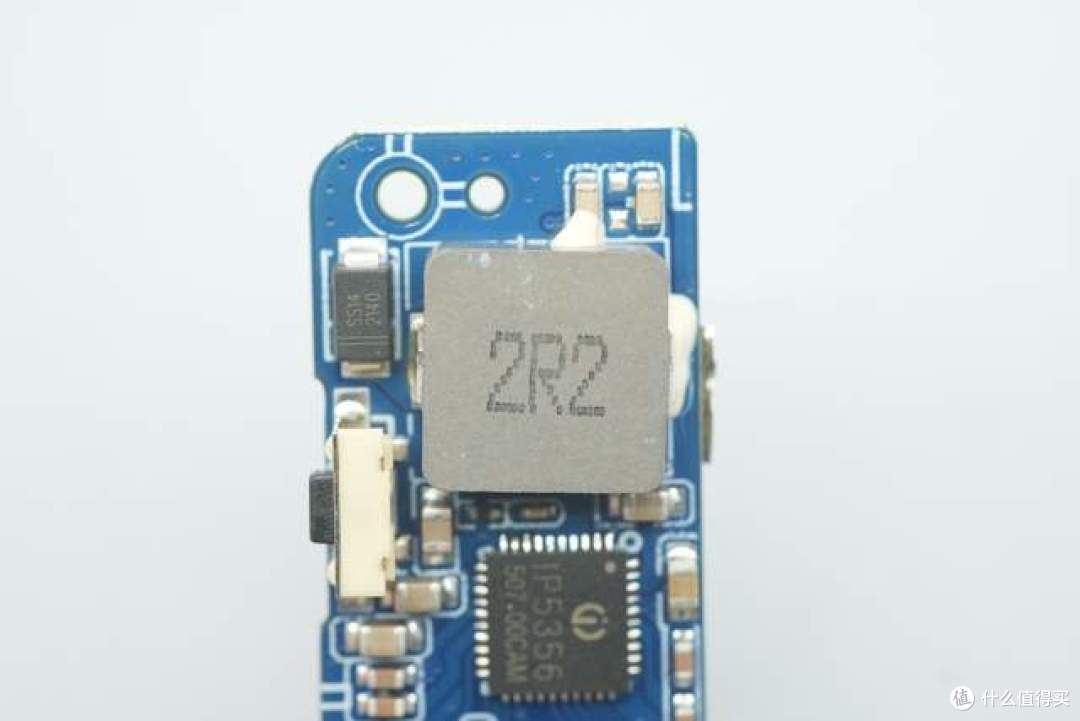

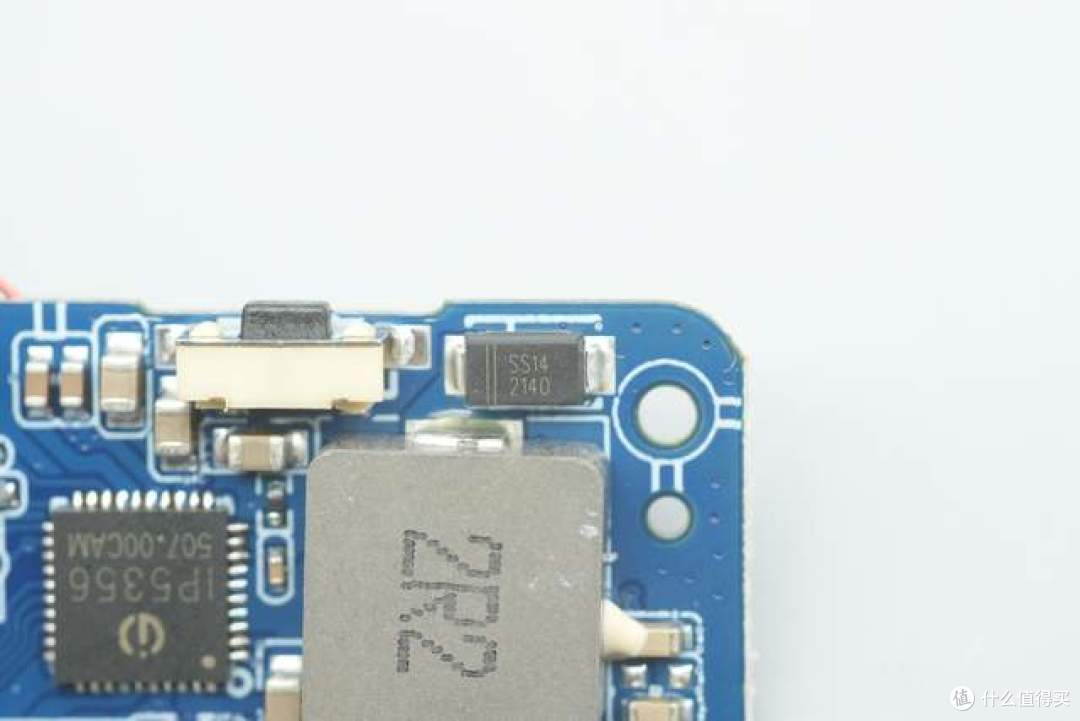

一颗搭配英集芯IP5356主控芯片进行升降压电压转换的2R2合金电感。

电感上方设有一颗丝印为SS14的二极管。

主板背面的黑色防漏光泡棉，可以看到下方焊接的5颗LED贴片指示灯，排列整齐。

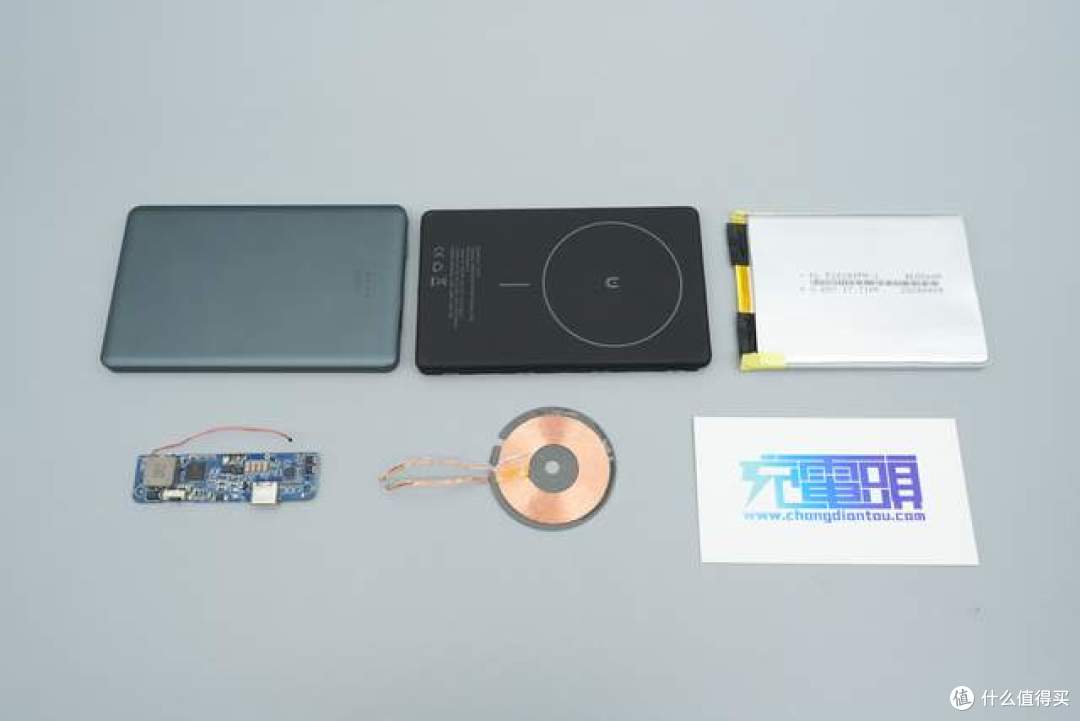

全部拆解完毕，来一张全家福。

充电头网拆解总结

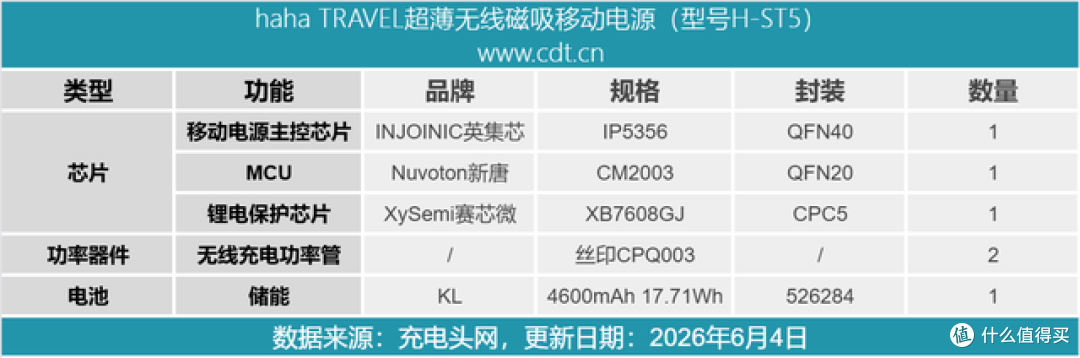

最后附上产品的物料清单，方便大家查阅。

haha TRAVEL推出的这款超薄无线磁吸移动电源，在外观设计上主打旅行便携的轻薄质感，且日常使用时不会遮挡iPhone的镜头模组。性能方面，支持20W的有线PD快充以及15W的无线输出，兼容协议丰富，足以应对日常外出补电需求。

内部做工与用料方面，移动电源内部结构紧凑，整体方案围绕高集成度的英集芯IP5356芯片打造，一颗芯片搞定了充放电升降压、多协议兼容等核心功能，外围电路十分精简。同时产品配备了新唐MCU和赛芯微XB7608保护芯片，且配备NTC热敏电阻监控温度，安全性有保障。
