奥睿科M.2硬盘盒:“硬盘杀手”的救赎
伴随着M.2 NVME固态硬盘的普及,移动硬盘盒市场也越来越广阔。于10Gbps硬盘盒的方寸之间,智微JMS、祥硕ASM、瑞昱RTL等芯片厂商正上演着“三国演义”。
不少消费者也关心着硬盘盒的做工、设计与能耗。在本系列的文章里,我就将以此为标准,测试市面上的诸多硬盘盒。希望这篇文章能揭开晦涩难懂的参数疑云,帮助消费者了解每一款硬盘盒的设计特性。
这篇文章的主角,便是来自著名“硬件杀手”的产品:ORICO M2PJ-C3。
ORICO(奥睿科)
M2PJ-C3 英特尔纪念硬盘盒
桥接芯片:RTL9210B-CG
读写速率:USB3 10Gbps
早年间粗糙而不合理的设计,让奥睿科获得了“硬盘杀手”的“美名”。而如今,英特尔却为它抛来橄榄枝,选择向它定制纪念产品。
在这款为INTEL打造的纪念款硬盘盒上,奥睿科是否能重塑我们的认知,完成对设计的救赎呢?就让我们从做工用料上说起吧。
做工用料
INTEL的Fab68工厂坐落于中国大连,于2007年奠基。如今,大连工厂已经发展成为INTEL最先进的固态硬盘生产基地。为纪念Fab68工厂奠基15周年,英特尔定制了这款硬盘盒作为纪念。
虽然身为纪念品,但是这款硬盘盒与它的零售型号“M2PJ-C3”大同小异。
(M2PJ-C3是这款纪念硬盘盒的零售型号)

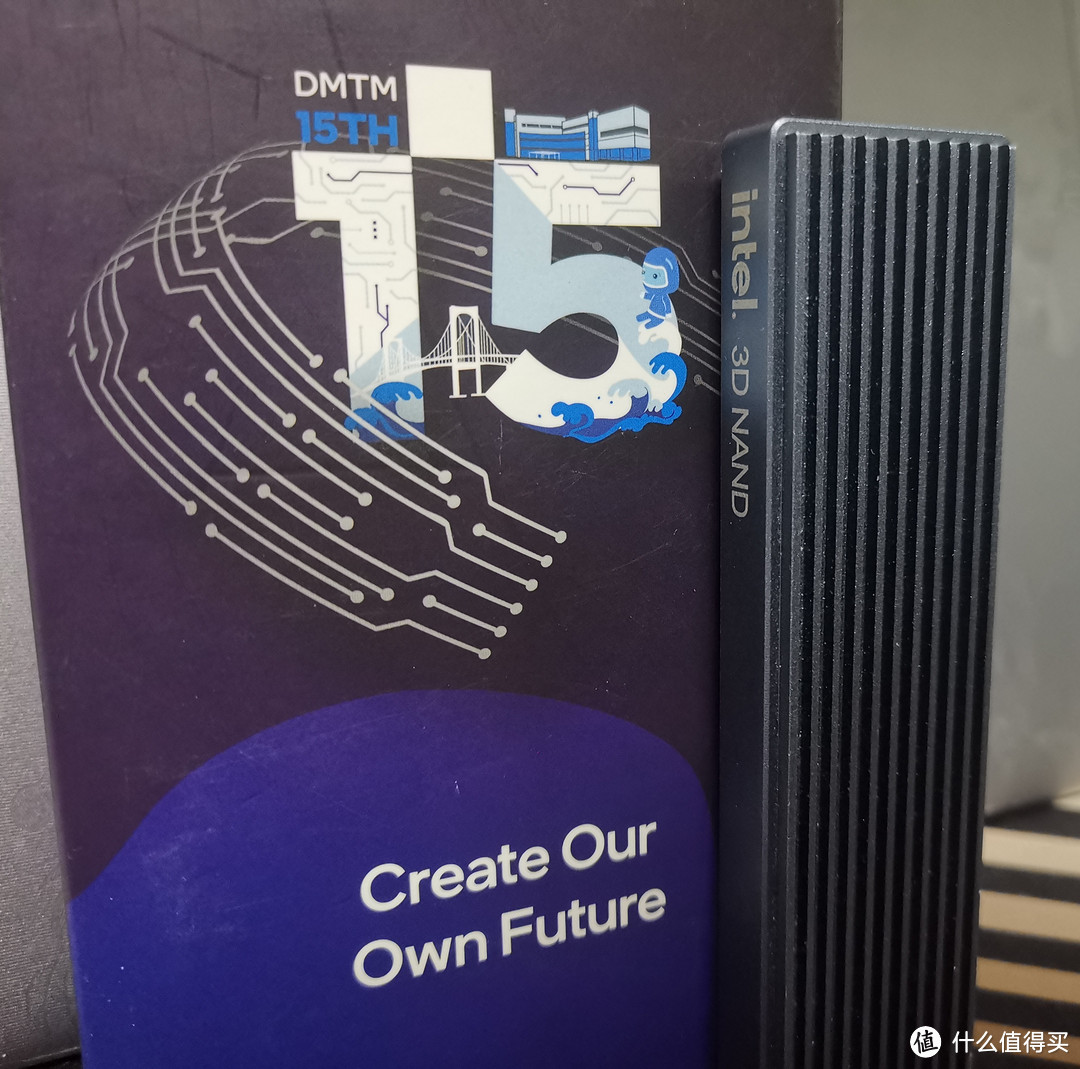

变化主要集中在外观之上:奥睿科将原有的品牌标识以“INTEL 3D NAND”字样替代,并在背面增加了大连工厂的DMTM LOGO,以彰显纪念意义。

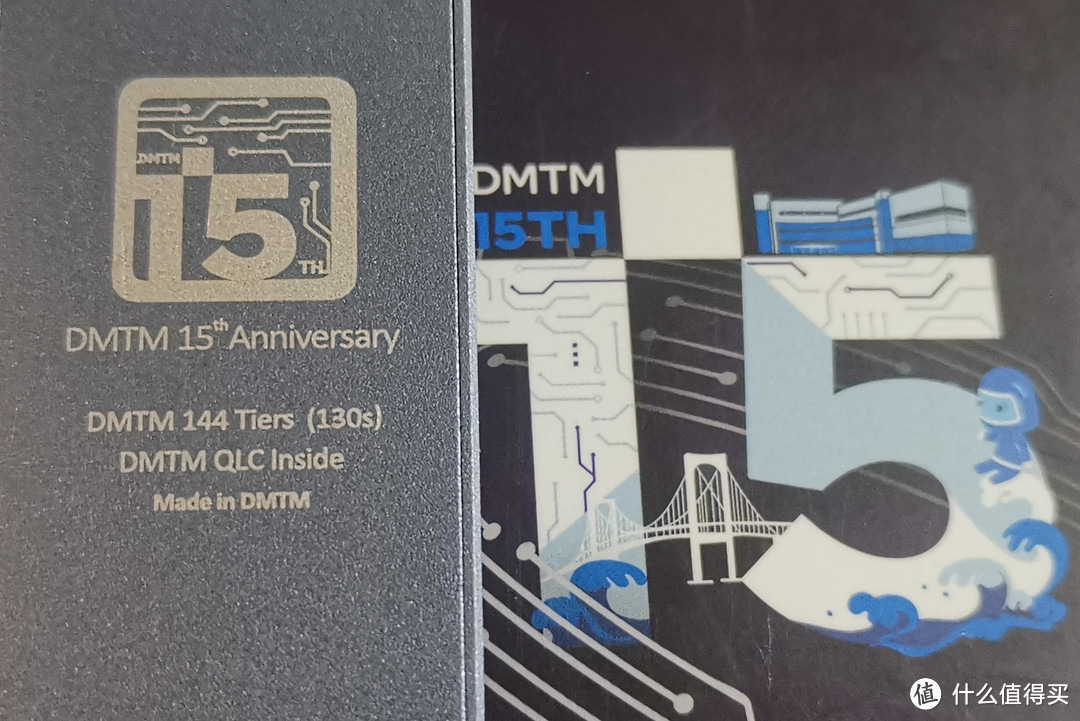

大连工厂的纪念LOGO:英特尔144层NAND芯片在此投产为了突出散热效果,这款硬盘盒的表面设计有长长的“散热鳍片”,远观之下颇为不错。然而,一旦拉近距离,硬盘盒的做工瑕疵便一览无余。
尽管使用了全铝合金材质,但硬盘盒的主体并非由CNC工艺制成,表面的“散热片”处理得尤其不好。每一处凸起都不甚平滑,肉眼可见地粗糙。硬盘盒的后盖也结合得不是很牢固,有些松松垮垮。
铝片边缘有不少毛糙而在随硬盘盒附赠的产品上,奥睿科更是拉低了我的好感度:线材的USB-C接头并非一体成型,而是由拼接工艺制成——很明显,奥睿科在这里压缩了成本!
M2PJ-C3硬盘盒使用的是RTL9210B-CG双协议主控,市场价达到了158元,这在10Gbps硬盘盒里已算不上低廉。如此“分毫必争”的成本控制,实在有些不厚道。
散热设计
做工用料上的体验可谓“翻车”,怀着忐忑的心情,我拆开了硬盘盒的后盖。但不得不说,奥睿科的内构令我刮目相看。
硬盘主控是SSD发热的核心。传统硬盘盒的上开盖式设计,令主控芯片只与硬盘盒的顶盖相连。负责散热的也仅仅是上盖部分而已。
所有散热压力,都集中在小小的顶盖之上。硬盘盒侧面与后方有着大量的铝材,它们本可以提供巨大的热容。但是上开盖的结构设计,令它们无法吸收硬盘的热量,“散热”自然也无从谈起了。
传统硬盘盒的散热结构,无疑存在着相当严重的浪费。为此,在这款硬盘盒上,奥睿科给出了自己的解决方案。
这款硬盘盒采用了后开盖设计。然而掀起后盖,映入眼帘的却不是固态硬盘,而是硬盘盒电路板的背面。
原来,虽然采用了后开盖设计,但硬盘盒的PCB仍然朝上放置。SSD的主控芯片朝向“上半部分主体”——通过这样的设计,奥睿科将上盖与侧面合而为一。它们能够分摊来自硬盘的热量,拥有更大的热容量和散热面积。
而那片小小的后盖,则不承担散热职能。

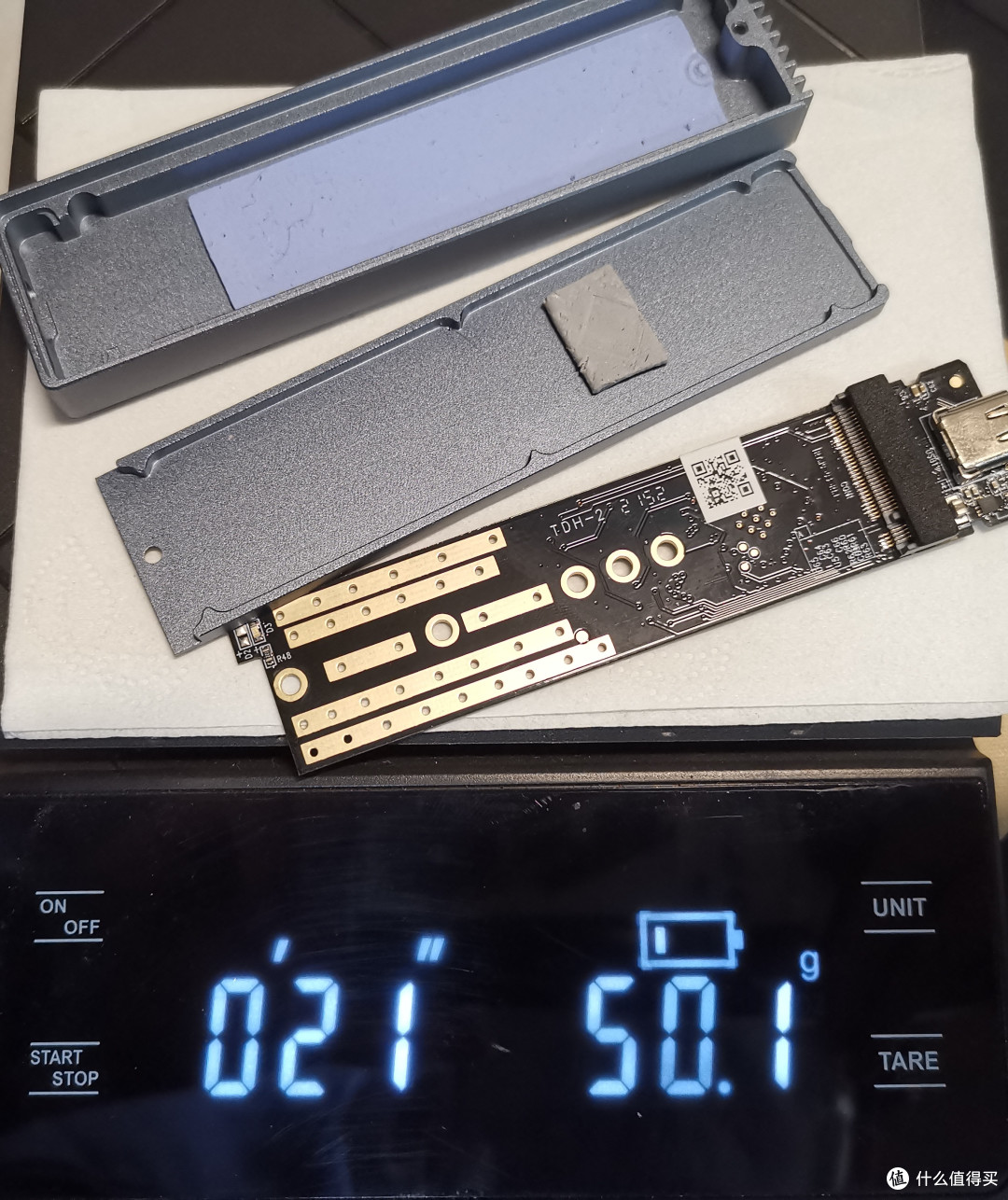

后盖上的导热垫,是后期添加的这样设计的好处是显而易见的:奥睿科的硬盘盒总重仅有50g,而用于为硬盘散热的“上半部分主体”就足足占了32.5g!
也就是说,足足有65%的铝材能够为硬盘主控散热!毫无疑问,这充分利用了材料的潜力。更高的利用率还降低了硬盘盒的重量,使其更加轻巧便携,却不至于牺牲散热效能。

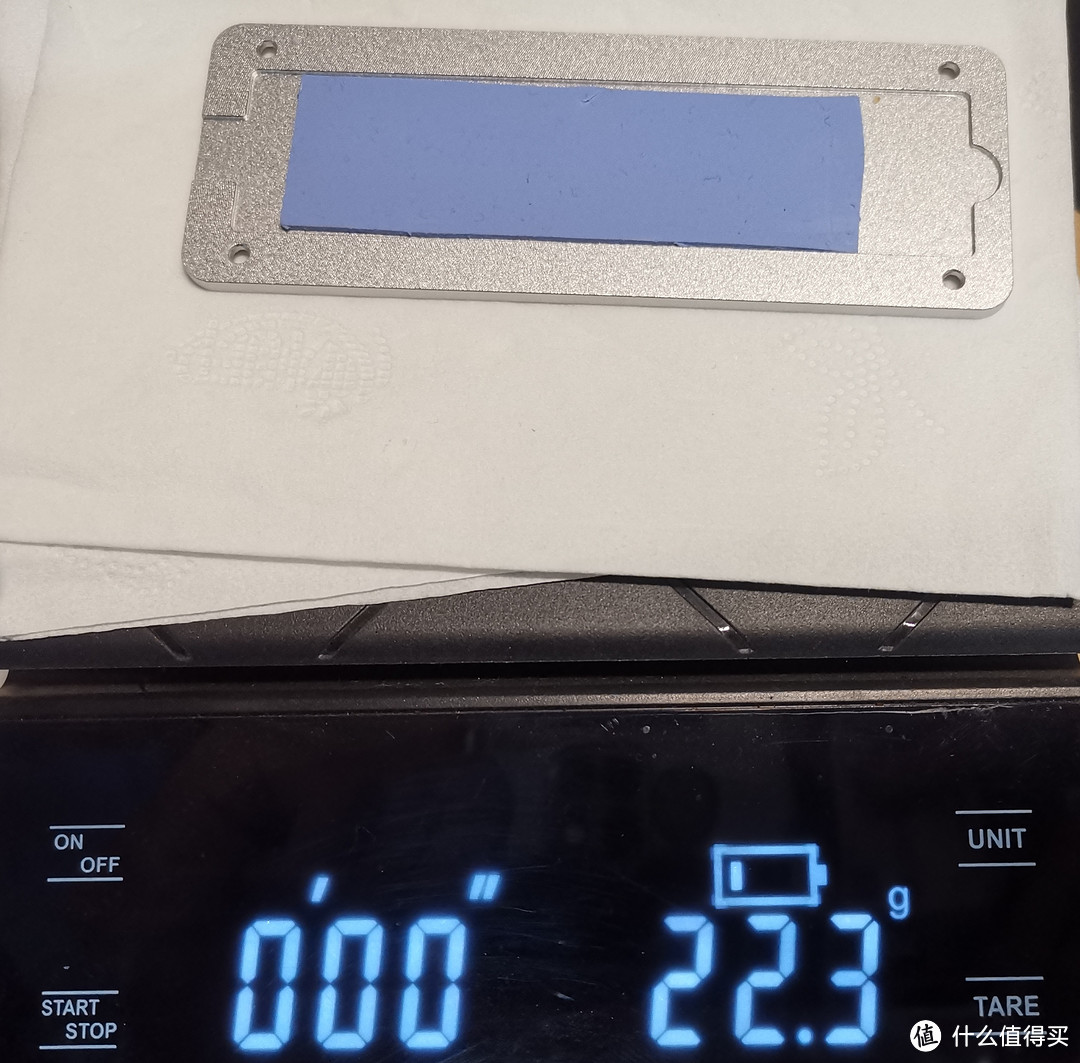

作为对比,一款普通开盖设计的硬盘盒总重79g,可是能为硬盘散热的盖板仅重22g,利用率不足三成——也就是说,虽然重量比奥睿科多了近60%,但在为硬盘散热的材料上,它反而比奥睿科少了40%。
甚至,考虑到硬盘盒的主控同样需要散热,奥睿科还在PCB上设计了导热铜箔,以此充分压榨每一分散热潜力。
奥睿科M2PJ-C3硬盘盒的散热设计颇具创意,出色地解决了散热问题。如果说有什么不足,那便是硬盘盒的桥接芯片仍然处于没有散热的“裸奔”状态了。
于是,借助一小片导热垫,我将桥接芯片与后盖相连。至此,这款硬盘盒的每一寸外壳都有了散热职能。
当然,高效的散热设计也是一把双刃剑:“散热强大”往往意味着感知上的高温。
更大的散热面积,也令整个硬盘盒表面都成为了高温区域。在高负载读写时,奥睿科的全铝合金外壳将会比较烫手。
至于“硬盘低温”与“外壳低温”谁更重要,就交由消费者们自行衡量了——于我而言,我会更重视硬盘散热一些。
能耗表现
作为硬盘盒的核心,每一款桥接芯片的功耗都各不相同,它们直接决定着硬盘盒的发热与功耗的高低。
为了直观展示硬盘盒的桥接芯片水准,我引入了一块USB-C电流表。而在固态硬盘的选择上,我统一使用了海力士BC711——这是一款能耗比极佳的OEM硬盘。
本次测试使用的USB电流表为维简C4L,固件号为Ver.3.4,奥睿科硬盘盒使用出厂固件,代号为1.23。
奥睿科使用的芯片型号为RTL9210B-CG,这是一款SATA/NVME双协议桥接芯片,来自Realtek瑞昱科技——没错,就是那著名的“小螃蟹”。
在其他领域,瑞昱的风评并不比身为“硬盘杀手”的奥睿科好上太多,但在硬盘盒上,RTL9210/B却是使用最广泛的10Gbps桥接芯片之一,得到了厂商们的广泛认可。
良好的口碑源自优秀的能耗控制,瑞昱芯片支持ASPM(链接状态电源管理)。电流表显示,RTL9210B的待机功耗仅有0.7W。

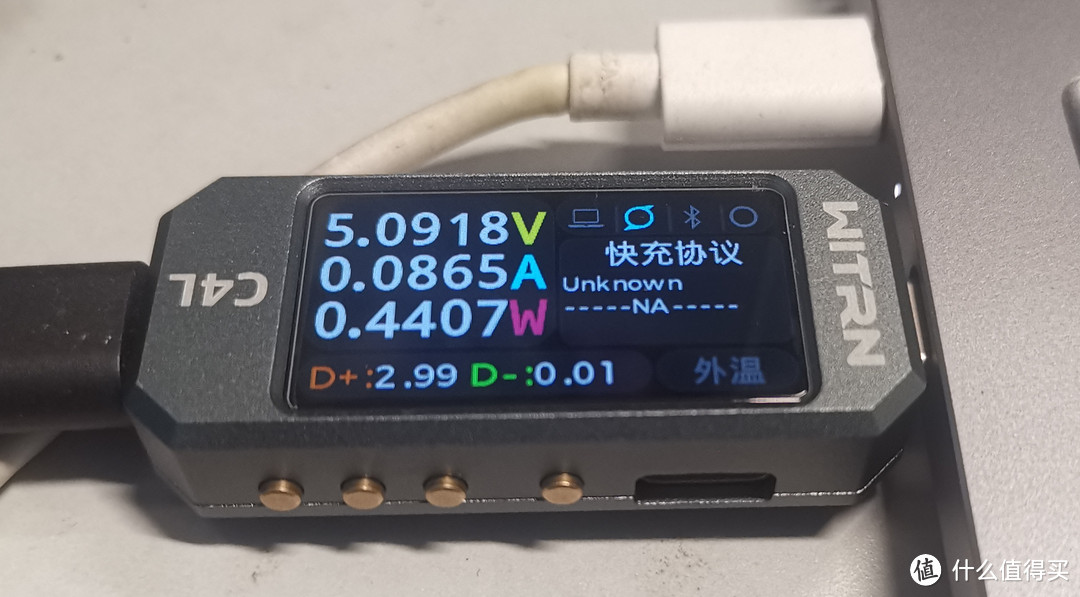

RTL芯片的待机功耗而休眠功耗更是降低至0.45W。
RTL芯片的休眠功耗作为一款USB硬盘盒,文件拷贝自然是重要用途之一。而在象征大文件拷贝性能的顺序读写测试上RTL9210B与BC711组合的功耗略有上升。
RTL芯片的顺序读取功耗顺序读取功耗为2.35W,顺序写入功耗则更高一些,达到了2.4W。
而在表征日常使用场景的随机读写测试里,RTL9210B与BC711均展现了不俗的能耗比。4K写入与读取功耗均为1.8W上下。
总体而言,这个数值已经相当出色了。作为对比,这里引入另一款有口皆碑的桥接主控ASM2362的数据。
ASM芯片 待机功耗在190815固件下,ASM2362的待机功耗更低一些,为0.43W。但其顺序写入功耗、4K读写功耗等都要更高,分别为2.51W/1.95W
ASM芯片 顺序写入功耗RTL9210B的功耗表现称得上优秀,但它也并不完美。在配合西数SN730/SN750硬盘工作时,它就出现了兼容性问题——在RTL芯片上,待机功耗竟然飙升至1.65W!
此外,在奥睿科原厂的1.23固件上,瑞昱还是展现了“传统艺能”。在弹出硬盘时,该版本的固件会增加“不安全关机计数”,这可能会带来意外丢失数据的风险!
需要指出的是,这并非是奥睿科的设计缺陷,而是瑞昱的芯片问题。类似的情况,还广泛存在于其他品牌的RTL芯片之上——这一次,小螃蟹“坑”了奥睿科,成为了真正的“硬盘杀手”。
在新版本固件中,瑞昱修复了“不安全关机计数”的问题,但又引入了主控休眠不正常的BUG——在我的笔记本合盖后,RTL9210B和硬盘都无法正常进入休眠,由此带来了更大的发热与额外功耗。实在令人哭笑不得。
后记
总体来说,奥睿科M2PJ-C3硬盘盒是一款设计很不错的硬盘盒,其整体的散热结构不可谓不优秀。不仅充分地利用了每一块铝材,更减轻了硬盘盒的重量。
它所采用的RTL9210B-CG桥接芯片,也拥有非常出色的功耗表现。然而,固件的缺陷拖累了芯片的能耗优势,也为硬盘盒带来了不少争议。
这款硬盘盒的原厂固件存在缺陷,可能会增加“不安全关机计数”,从而引入数据丢失的风险。而新版本固件的“休眠”功能不太正常。在电脑进入睡眠后,硬盘盒可能无法正常进行休眠,徒增发热与功耗 。
考虑到RTL9210B-CG芯片是目前唯一一款10Gbps双协议桥接芯片,其独特的功能具有不可替代性。有相关需求的消费者也别无选择,只能接受它的缺陷。因此,如果在意数据安全,又希望拥有双协议功能,掌握该芯片的固件刷写技巧是必须的。
除此以外,相对价位而言,奥睿科的做工过于粗糙。外壳上的毛边、线材用料的缩水,在一款上百元的产品上实在不该发生。
在我看来,尽管“硬盘杀手”的阴云还未散去,奥睿科至少完成了设计的救赎。出色的散热设计令我为之侧目,无疑也是散热设计的标杆。也希望奥睿科能在后续产品上改进做工、增强用料,不要让优秀的设计留下遗憾。
本次测试使用的ASM2362硬盘盒为迈和伦TX-01S,固件版本为190815。
这篇文章到这里就结束了。如果对本文的测试内容与硬盘盒选购有疑惑,随时欢迎与我交流!
