照片、草图还是CAD截图？AI专利附图输入选择指南

专利附图的起点通常不是白纸，而是手里已有的素材：电商详情页的产品照片、笔记本上的手绘草图、工程师发来的 CAD 截图。三种素材都能直接拖进 PatentFig AI 的生成页面变成线稿，但失败方式完全不同：照片会把背景、反光和透视变形带进图里，还拍不到内部结构；草图缺细节，多张视图之间比例打架；CAD 截图信息过剩，渲染阴影和螺纹全变成线条噪音。

选错输入不至于做不出图，但返工量会差出好几轮。本文给出三种输入的适用场景对照表、每种输入的准备要点和常见坑的修法，以及三段可以直接复制的提示词。

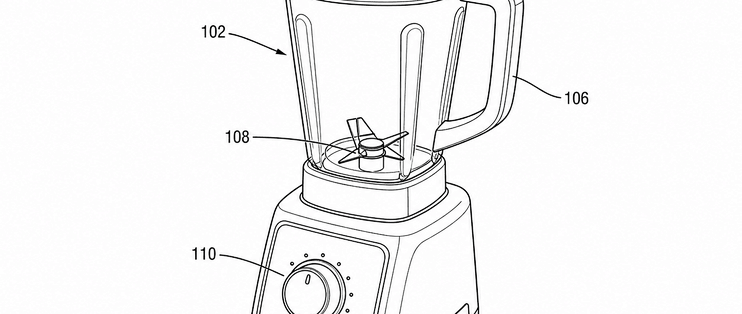

产品照片生成的专利线稿示例

外壳造型类产品用照片生成外部视图，是三条路线里起步最快的。

快速答案：三种输入怎么选

输入 · 适合的发明类型 · 优势 · 常见返工点

输入: 产品照片
适合的发明类型: 外壳、造型类成品；改进点在外观可见处
优势: 零准备，外形轮廓一次到位
常见返工点: 去背景、去反光、转正交视角；内部结构拍不到
输入: 手绘草图
适合的发明类型: 机构类改进；产品未定型的申请前期
优势: 每根线都带着意图，结构表达最准
常见返工点: 逐项补细节、统一多视图比例
输入: CAD 截图
适合的发明类型: 手里已有工程文件的团队；尺寸配合关键的结构
优势: 几何比例、孔位、装配关系准确
常见返工点: 去渲染阴影、简化螺纹、隐藏无关内部件

一句话版本：外观选照片，机构选草图，几何精度选 CAD。改进点在哪，就优先用能把改进点说清楚的那种。

照片：怎么拍，以及照片救不回来的东西

拍摄时做到四点，后面能省一半指令：正对产品拍、镜头离远一点少用广角、背景用素色、关掉氛围光。电商详情页那种 45 度俯拍加场景道具的照片，拍得越有氛围越难用——道具轮廓会被当成产品的一部分混进线稿。

常见坑与修法：

背景混入：对话框里一句"去掉背景，只保留产品本体"，逐图重新生成即可。照片路线上这基本是标配动作。
反光变白斑：亮面塑料、金属件的高光在线稿里会变成莫名其妙的白块，指令里要求按素色曲面处理。
广角透视：手机照片近大远小，生成的"侧视图"实际是斜视图，要明确要求按正交视角重画。
遮挡：手持演示照里手挡住的结构，生成救不回来，只能换素材重拍。

照片有一件天生做不到的事：剖视。相机拍不到机身内部，内部结构的视图要靠草图或工程简图补，照片只负责外部视图。

草图：画得丑没关系，结构说清楚就值钱

草图的价值在于筛选。照片和 CAD 把信息一股脑塞给你，草图里每根线都是画的人主动画上去的——你画了卡扣的钩形结构，就是想让它出现在图里。对机构类改进点，这种可控性比线条漂亮重要得多。

画的时候优先保证三件事：改进点的结构关系画对（配合方式、钩形、剖面）；部件旁标注名称或预留标号；多张视图尽量按同一比例画。

草图的短板同样明确：没画的分缝、圆角、按键统统不会出现；两张草图比例对不上，生成的多视图之间也会打架。修法是把草图生成的版本当结构骨架，先确认部件位置关系没错，再用对话指令一项项补细节，每补一轮存一个版本，改崩了就回退。

CAD 截图：先做减法，再做加法

截图前能做的准备：用正交视图截；能切换线框或线条显示模式就切换，从源头少带阴影；无关的内部件先在软件里隐藏再截。

即便如此，第一版转出来往往还是"吵"：渲染阴影变成排线，每颗螺丝的螺纹变成一堆同心圆。专利附图要的是干净、缩印后仍可复制的黑色实线，阴影只在帮助理解曲面时才用，这一点各主要局的方向一致。

处理顺序是先减后加：去阴影、简化螺纹、隐藏与发明点无关的内部件；等图面安静下来，再决定哪几处保留剖面线或少量阴影线表达曲面。逐图重生成在这一步很好用——通常只有一两张视图需要反复调，整套跟着重跑纯属浪费。

CAD 截图转专利线稿前的原始渲染

渲染截图里的阴影、高光和螺纹细节，在专利线稿里都是要减掉的信息。

提示词示例：同一台挂烫机，三种输入

以一台手持挂烫机为例，改进点在水箱卡扣和蒸汽通道。三段提示词都可以直接复制改用。

示例 1：照片 → 线稿

把这张手持挂烫机的产品照片转成专利线稿。去掉背景和所有道具，只保留产品本体；亮面外壳的高光和反光不要画成轮廓线，按素色曲面处理；按正交视角输出主视图，黑色实线、白色背景、不加灰度阴影；为机身、水箱、蒸汽面板、按键分别标注附图标记 10、12、14、16，引出线用细实线。

示例 2：草图 → 规整多视图（差提示词 vs 好提示词）

差提示词：

把这张草图画成专利图。

工具只能猜你要什么，猜错的部分全靠返工。好提示词把结构意图、视图和标号规则都写清楚：

这张手绘草图画的是挂烫机水箱卡扣结构，钩形卡扣与机身凹槽的配合关系必须原样保留。请规整线条、统一比例，输出主视图和 A-A 剖视图两张；剖面用平行细斜线表示；卡扣标 20、机身凹槽标 22、水箱标 12，两张视图中同一部件用同一标记；黑色实线，不加阴影。

示例 3：CAD 截图 → 简化线稿

把这张挂烫机的 CAD 正交视图截图转成专利线稿：去掉渲染阴影、渐变和材质高光；螺纹简化为惯用画法；隐藏与发明点无关的内部零件；保留蒸汽通道的剖面结构，剖面用平行细斜线；全部线条为缩印后仍清晰的黑色实线，只在必须表达曲面处保留少量阴影线。

混合用法：大多数产品在中间

单一输入包打全套的情况集中在两个极端：纯外观产品，照片全包；纯机构改进且有完整 CAD，截图全包。大多数产品在中间，按图分配输入更省事：

外观视图用照片生成，统一去背景、转正交；
发明点所在的机构图用草图，结构表达由人控制；
尺寸配合关键的视图用 CAD 截图，做完减法再用。

三个来源意味着标号串号的机会也是三倍。图 1 里的部件 12 到图 4 变成 21，是多来源作业的常见错误，合并后必须整套统一核对标记。

提交前检查

边距是否符合目标局要求；
线条粗细是否均匀，缩印后是否仍清晰；
附图标记在各视图之间是否一致；
说明书提到的标记是否都出现在图里；
图内是否残留背景、道具或多余文字。

拼完整套后可以丢进 Figure Checker 做形式检查；配套的纸面版提交前检查清单在资源页可以下载。之后要出海的申请，建议从一开始就按 PCT Rule 11 的口径维护线稿，进入美国阶段再对照 USPTO 的 37 CFR 1.84 与 MPEP 608 核对纸面和阴影要求。两边规则不通用，别把美国的具体数值套在中国申请上。
