尼康首发无掩膜后道光刻机 以600毫米基板撬动AI芯片封装革命

尼康近日发布全球首款面向半导体后道工艺的DSP-100光刻系统，该设备采用突破性无掩膜技术，支持600×600毫米超大基板，专为AI芯片封装需求而生。预计2026年正式上市的光刻机，正在重新定义先进封装领域的技术格局。

不同于传统前道光刻机对芯片制造精度的极致追求，DSP-100瞄准了半导体产业链的后端封装环节。该系统通过创新融合平板显示器的多镜头阵列技术与半导体光刻的高分辨率工艺，在玻璃或树脂基板上实现了1微米的线宽精度，套刻误差控制在±0.3微米以内。这种精准度已能满足当前最先进AI芯片的互联线路要求。

这款设备的革命性突破在于摒弃了光刻工艺的关键部件——物理掩模。借助空间光调制器(SLM)技术，DSP-100将电路图案直接投射至基板，既消除了大尺寸掩模组制作的高昂成本，又将设计迭代周期从数周压缩至数天。这种灵活性对需要频繁更新架构的生成式AI芯片尤为重要，研发人员可以像修改数字文件一样即时调整电路布局。

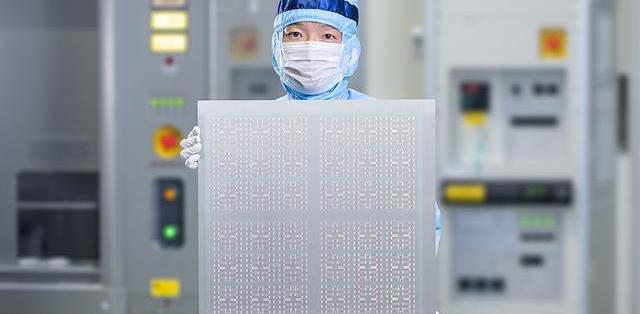

在产能效率方面，尼康亮出的数据颇具颠覆性：600毫米见方的基板能同时容纳36颗100毫米的AI加速器核心，单位面积产出效率是传统300毫米晶圆工艺的9倍。每小时可处理50片510×515毫米基板的吞吐量，大幅降低了先进封装的边际成本。行业人士分析，该设备将加速台积电、英特尔等行业巨头的面板级封装(FOPLP)技术商用进程。

面对数据中心对复杂异构集成的迫切需求，DSP-100提供了应对基板形变的技术方案。其特有的多点对准校正系统能够实时补偿封装过程中的翘曲误差，将良品率稳定在可量产水平。目前，该设备已收到多家头部封测厂的采购意向，尼康预计其上市后将占据全球FOPLP设备市场20%的份额。

技术路线的选择折射出尼康的战略智慧：在避开ASML主导的前道EUV光刻战场后，通过重塑封装环节的制造范式开辟新蓝海。随着半导体行业迈入"后摩尔定律"时代，这种以横向创新突破纵向微缩局限的思维，正在为全球芯片产业开辟更具性价比的技术演进路径。
