双十一家庭弱电伪万兆升级最终方案

蓄谋已久想要升级家里的WiFi设备准备mesh组网

现有问题及状况主要是存在三个硬件条件bug：

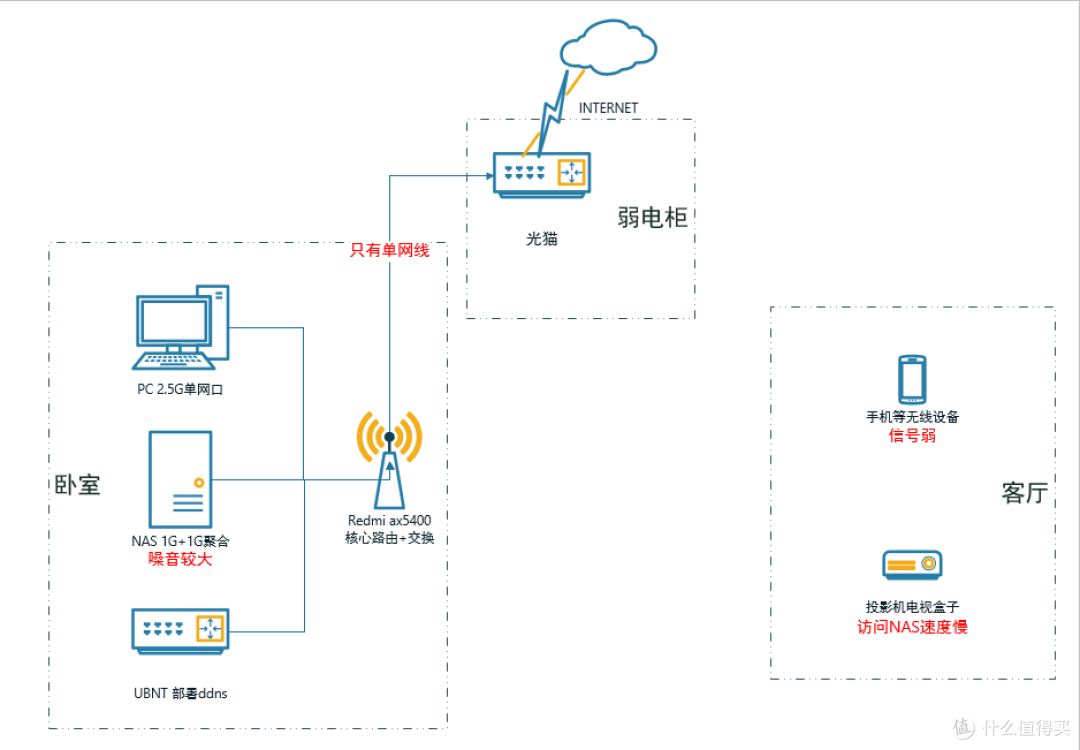

现有情况分析

1.弱电箱小的只能放光猫和一个4口傻瓜交换机

2.L型户型，网口在两端，一个路由器信号够不着另外一边

3.弱电箱到点位只布了一根网线

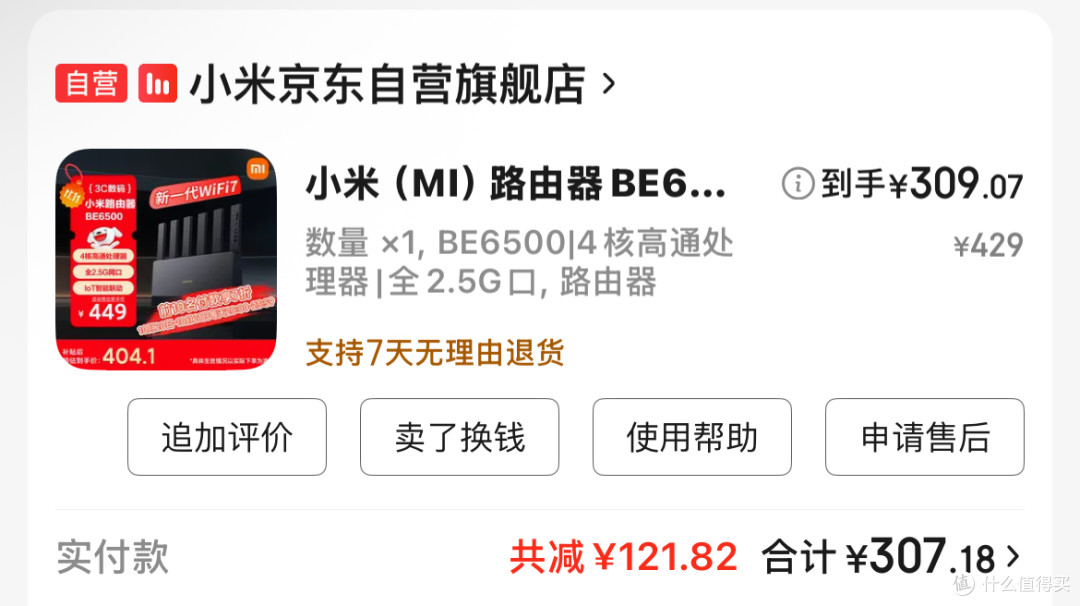

一台主路由是红米ax5400电竞，增加的wifi设备也考虑米家高通平台产品，那天刷着刷着307的结算价格毫不犹豫在5000和6500中选择了它，后期实测好像没多大差别。

方案一：

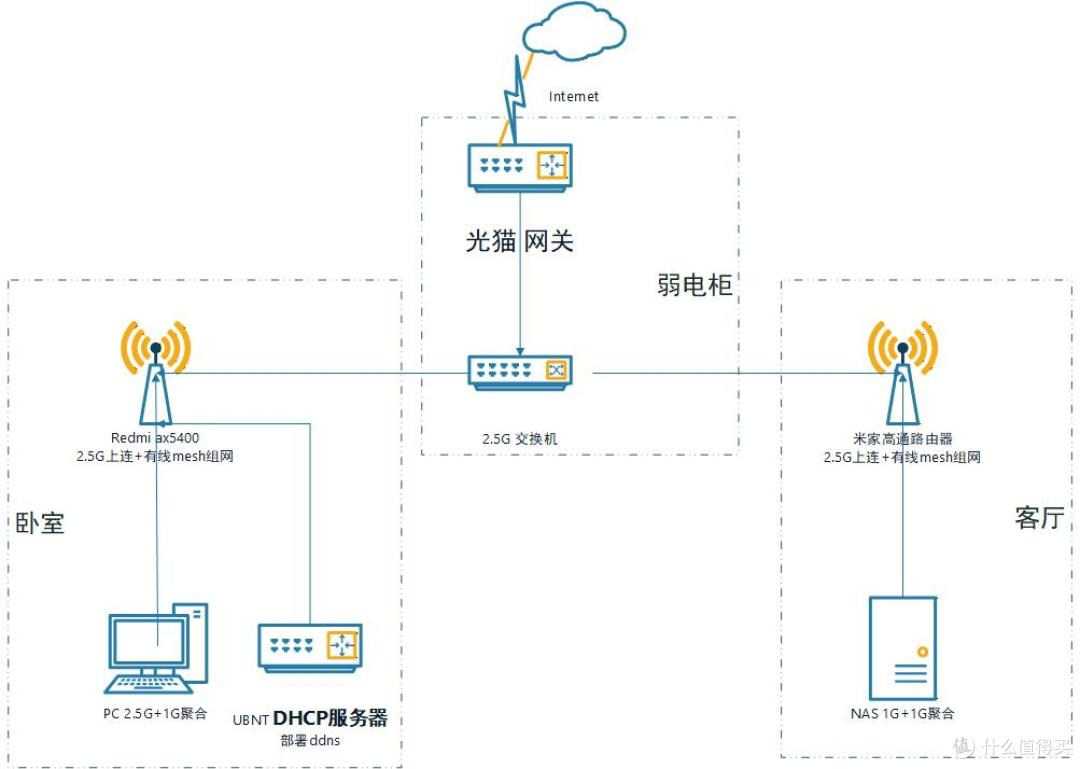

方案1

考虑成本以及兼容性，用光猫做主路由NAT，dhcp服务器用其他设备，增加一台路由器以及2.5g交换机一台，配置简单易用顾虑：有其他设备做dhcp分担，光猫性能够不够

方案二：

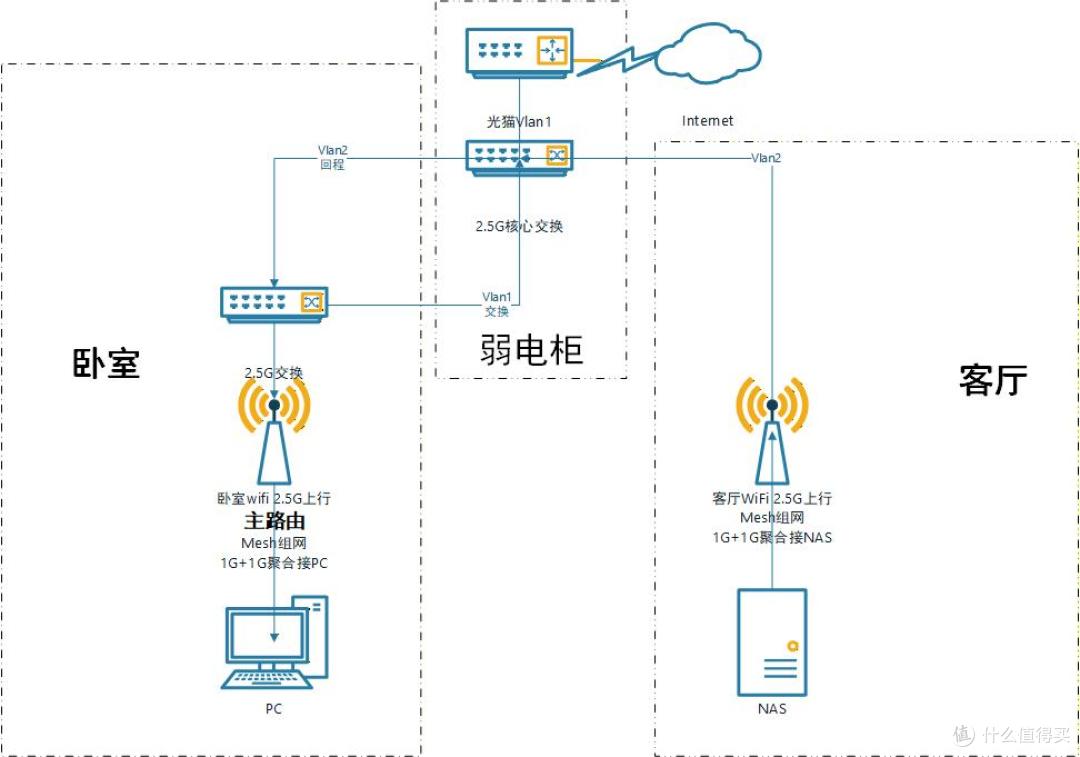

方案2

光猫桥接，一台路由器做核心，由于要与另外房间的路由器组mesh，需要做单路复用，2.5G有线压力应该不大，需要两台网管式交换机划vlan做trunk，配置略微复杂，成本也增加不少。由于弱电箱最多只能塞下两个设备，光猫和路由。假设无线mesh组网已经完成，接口都为2.5G，唯独弱电箱汇聚路由还是千兆，受限于预算，没有足够小的有线2.5G口路由器，考虑用猫棒+2.5G网管交换机替代光猫。

由于家里宽带没有上千兆，一个性能足够的ubnt er-x做路由就足够，交换机可划分两个vlan，分成交换和路由两个区域，设备需要采购一个小型带光口的网管型交换机以及光猫棒，预算共计200+。配置不复杂，问题是家中次卧的网口没有多余的2.5G口可插，次卧没有网线需求，无线覆盖到位，问题存在但不突出。

另外考虑主路由用主无线设备，小米BE6500，弱电箱到卧室只有一条线，采取单路复用方案，需要在卧室与弱电箱都放置一台网管型交换机，并划分vlan区分交换与路由区域，弱电箱与房间的单线作两个vlan都可通过的trunk口，设备需要两台网管型交换机及光猫棒，预算300+。配置复杂一些，可行性需要大佬们给建议，两台交换机需要稳定可靠，一旦出现问题不好排查，暂时看并无其他明显问题。

双11快到了，再继续观望合适的设备，猫棒没用过，ODI的最贵有小几百，便宜的诺基亚二手几十块。2.5G网管型交换机最便宜的120上下，看200以内的产品基本都是一套解决方案，背板带宽可能稍有出入，外壳都是金属，稳定性看不出来，弱电箱空间狭小，散热对稳定性的影响是个疑问。

这时转机出现了！！我想起来了还有一条闭路线是去客厅电视墙的，新增路由器的点位也在那里，可以做一根回程线路，似乎问题解决了，继续设计！

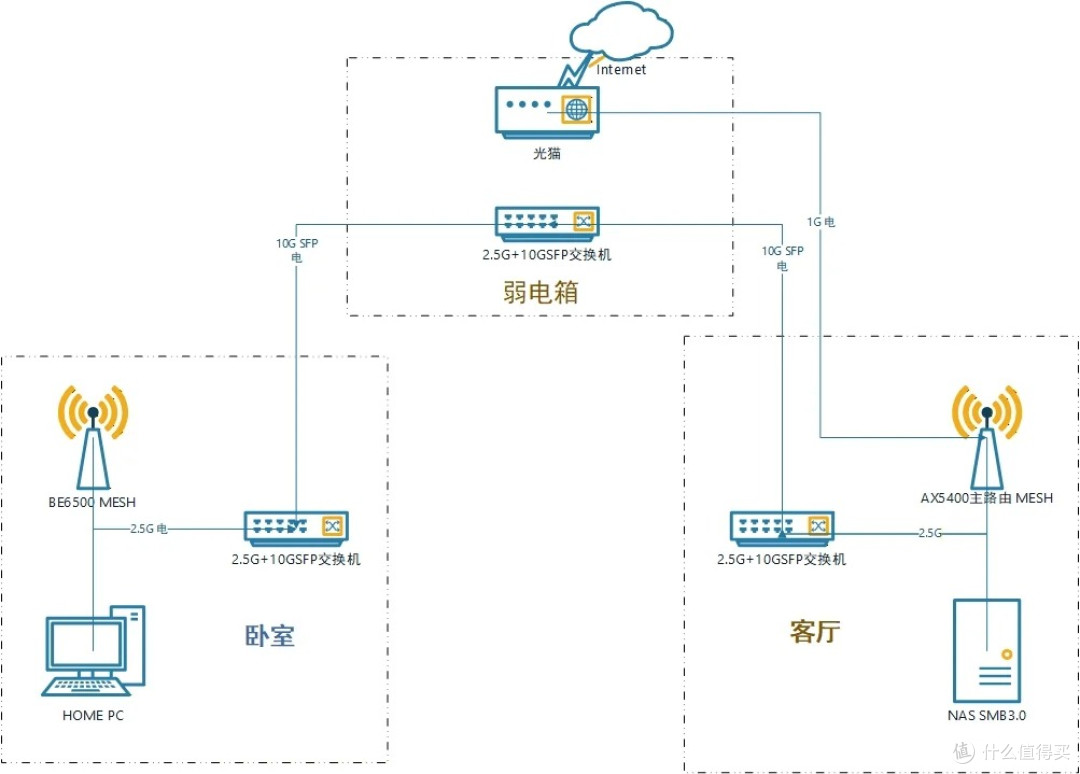

方案三

方案3

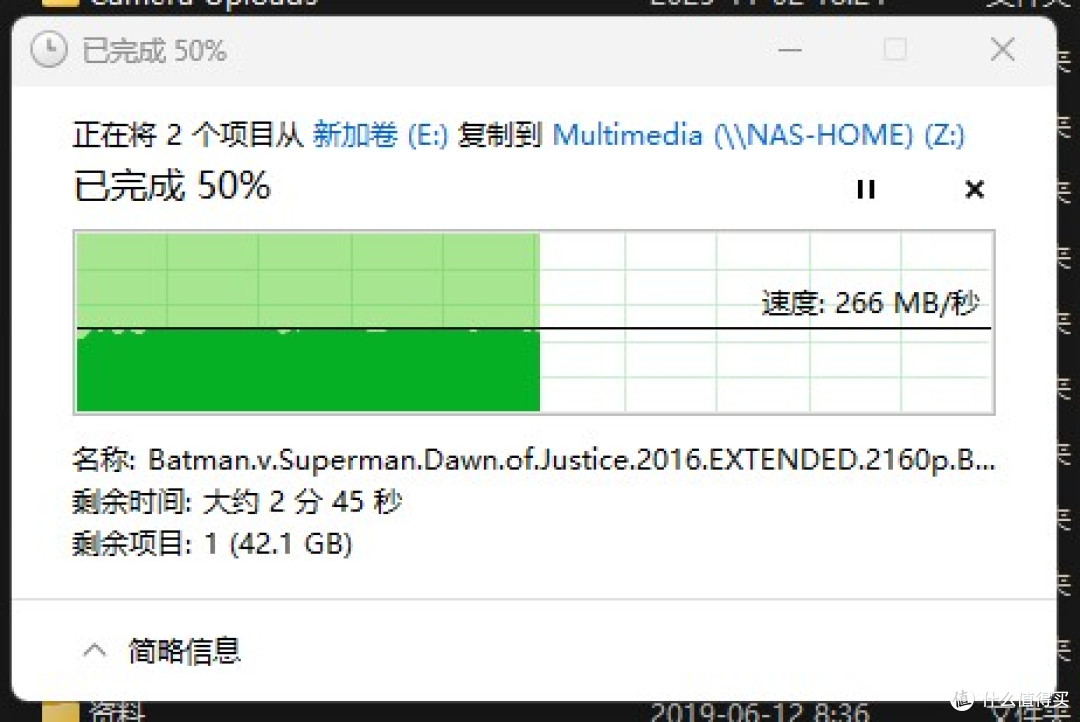

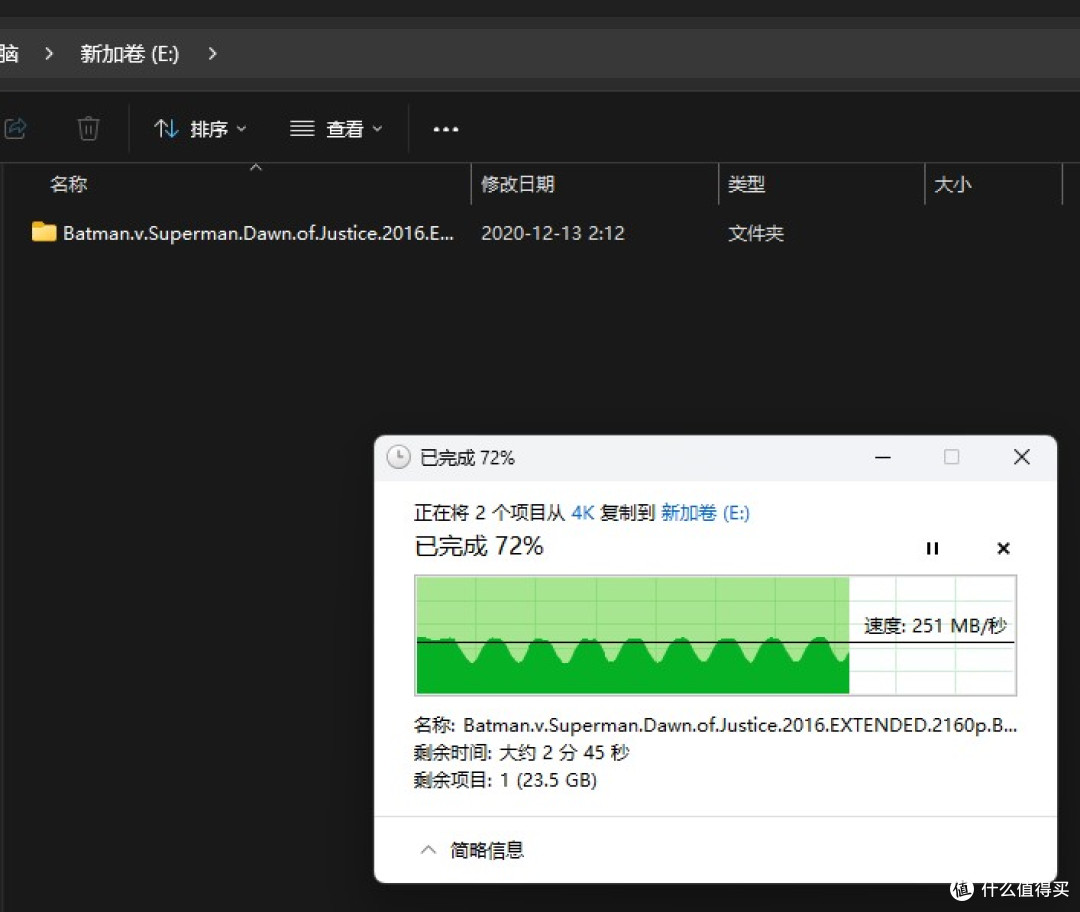

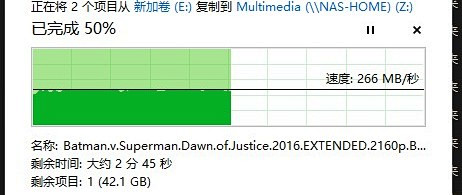

by the way ,折腾了许久802.3ad，自己查了资料才发现不是那么回事，毕竟NAS主要是做数据备份，看看电影用的， SMB3更简单而且不需要硬件支持。

上网买了穿线神器，总共2个90度弯，不到5米的长度，应该穿一跟线不是很费劲。最近也看了一些wifi路由器的评测，主要是看交换端口的带宽测试数据，感觉多2.5g口的wifi路由器，很少有给足带宽的，同时接入多个设备还是有很大可能遇到瓶颈。这点我承认有点较真了，极少情况才会遇到。联想到之前装修时候请里面布的超6类（应该是CAT6A）加光模块应该可以跑到10Gb，其实能跑到5也是够的了，至少房屋之间的带宽足够了。前期的积累基本已经足够了，就设计了图中的方案:

1.房间与弱电箱之前保证10G的带宽，但是实际利用率可能不到50%。

2.三个点位都需要有交换机作为支撑，需要光转电的模块，光口的2.5G交换机，所有设备都接入2.5G交换机，由于客厅多了一根线路连接光猫，交换机只需要采购傻瓜式，不需要网管功能。

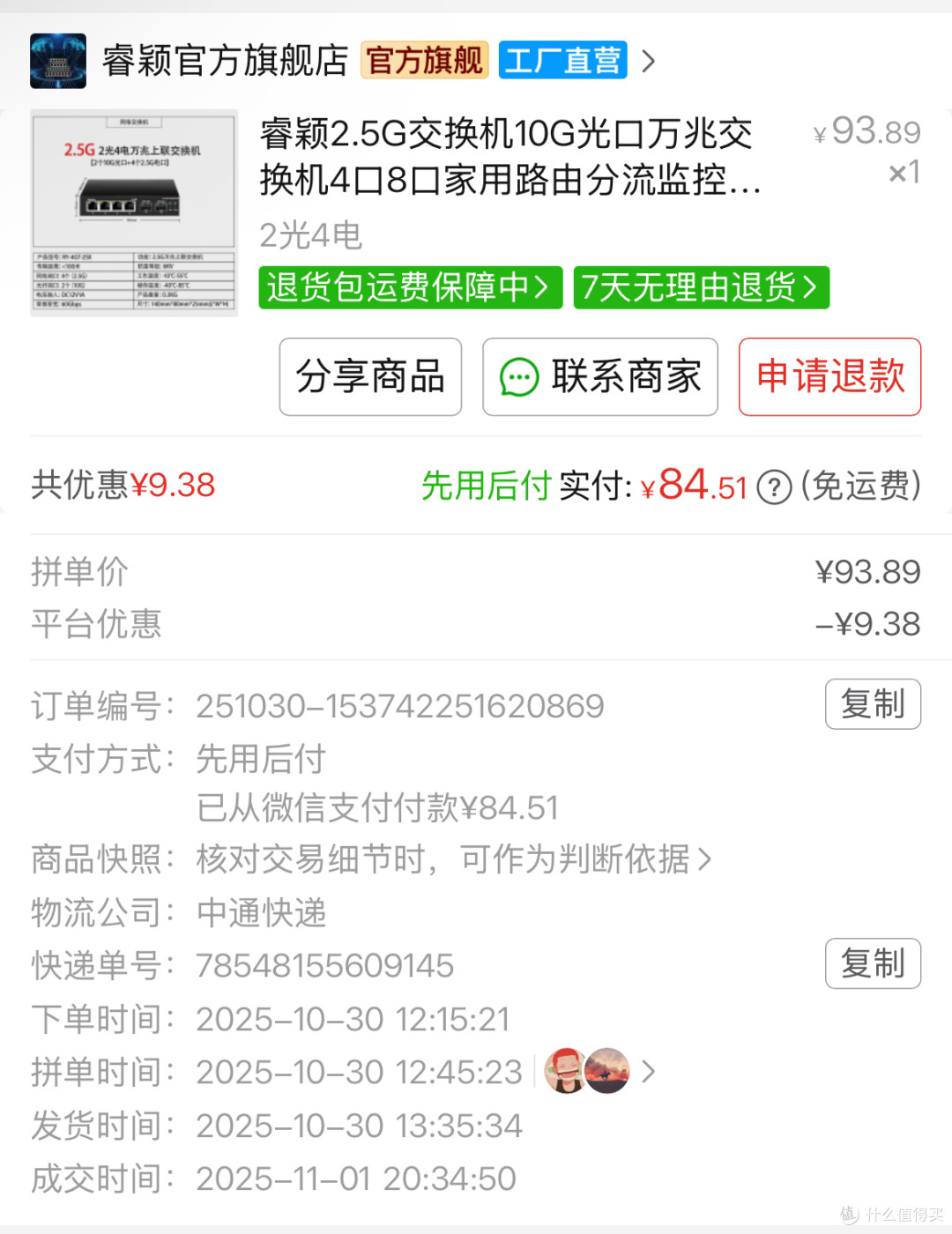

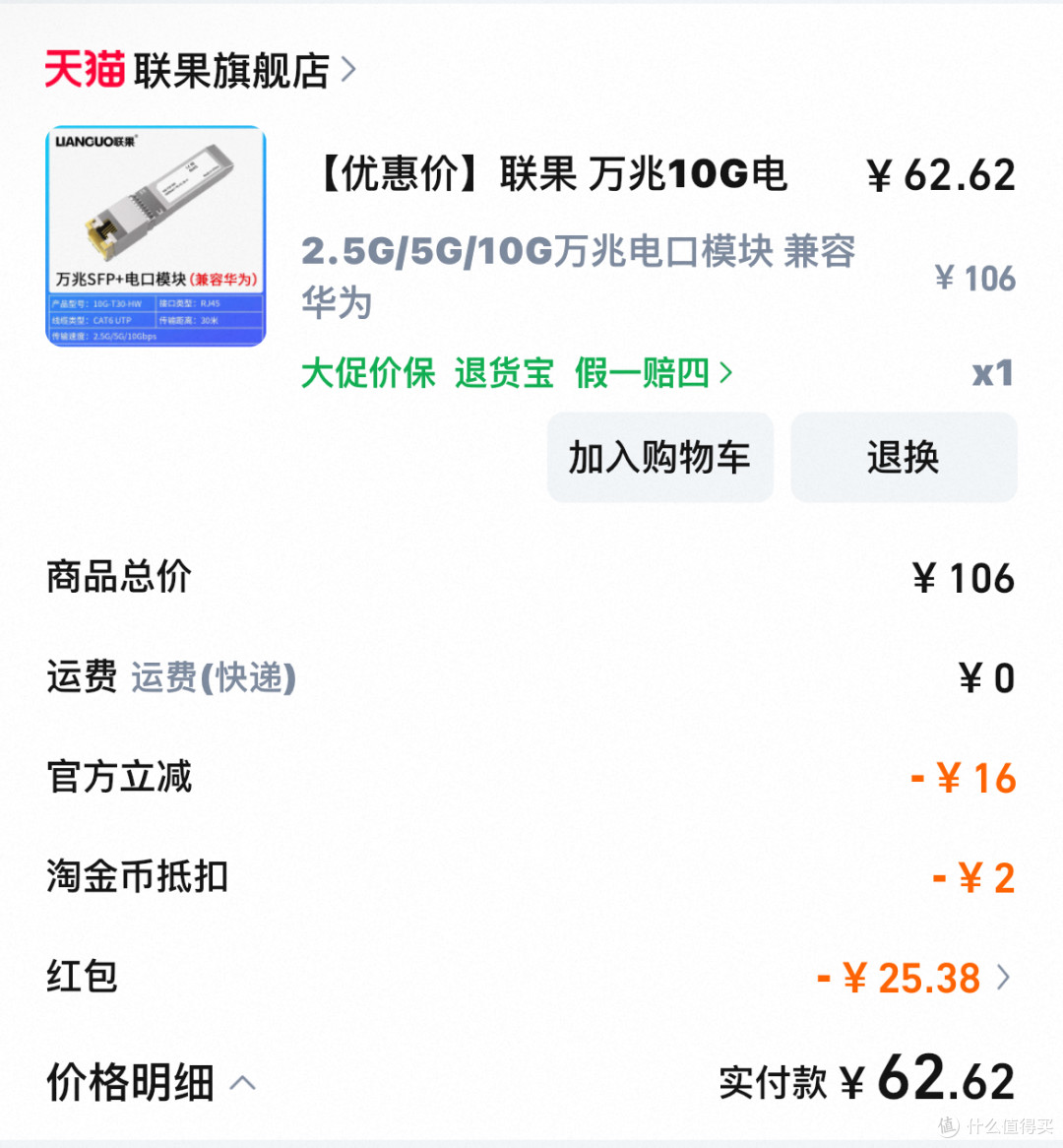

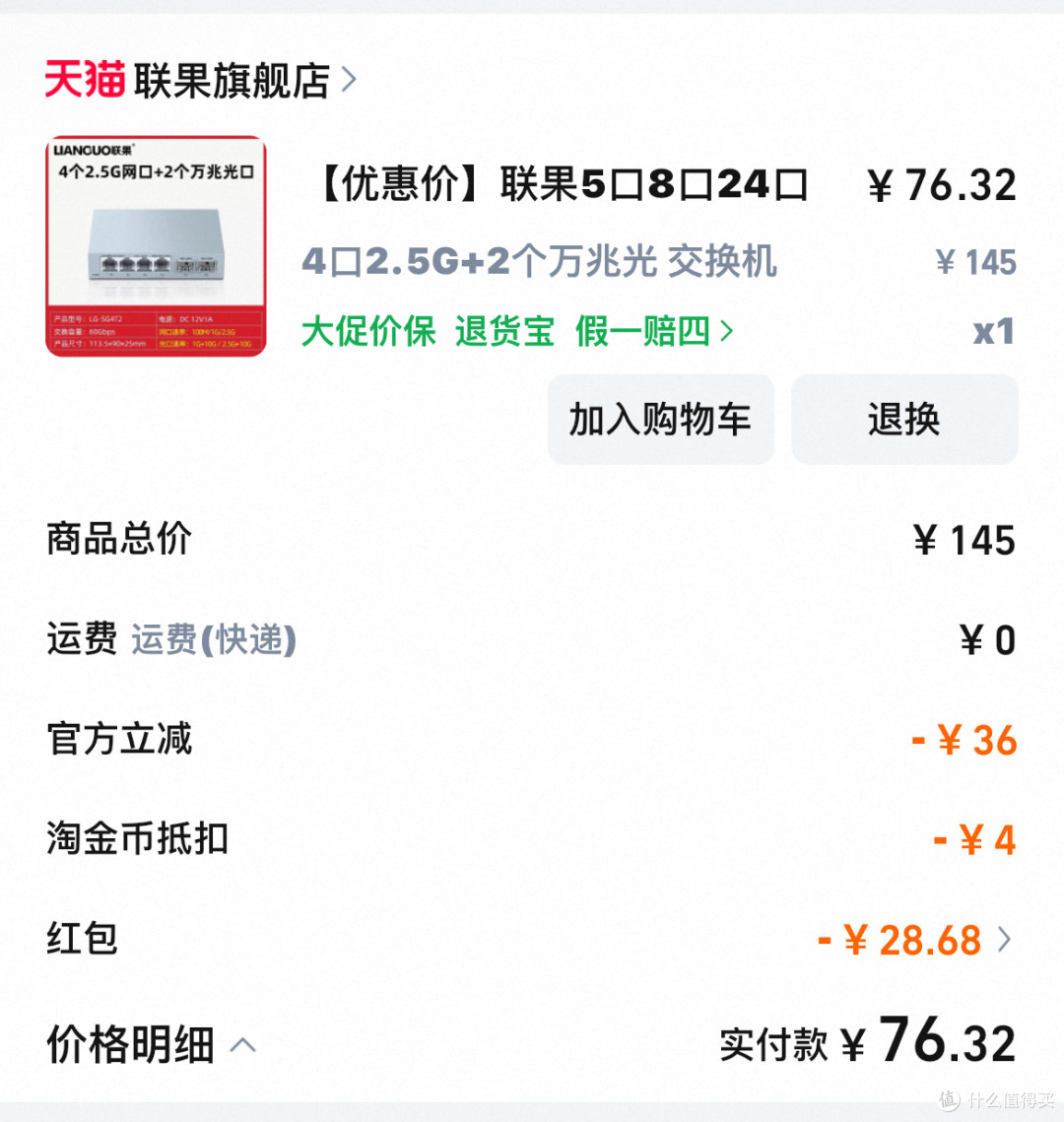

3.看似成本增加，实际上确确实实增加了，三台带10Gb光口的2.5G路由器，光模块可能需要四个（这个真是有点贵），一根七类网线（相比可以忽略不记了），300最便宜的交换机+400光模块+307 刚买的BE6500....刚没忍住抢到优惠券62入手一个光模块，这么一算感觉又要打退堂鼓了。

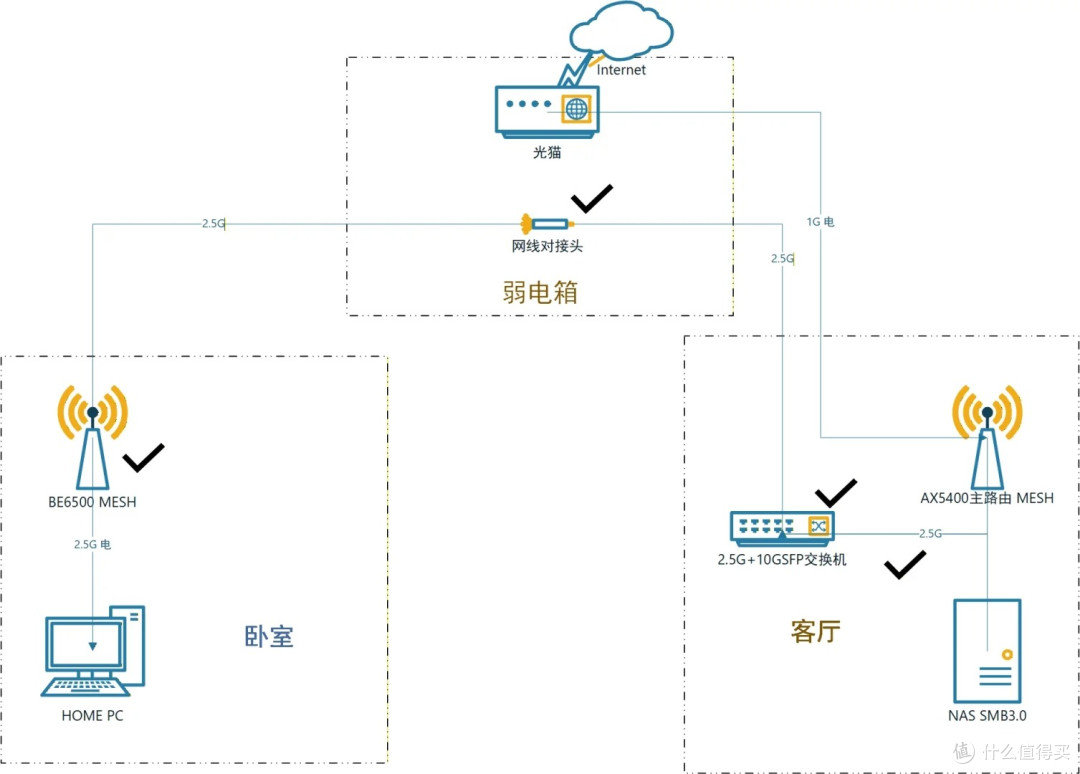

方案四

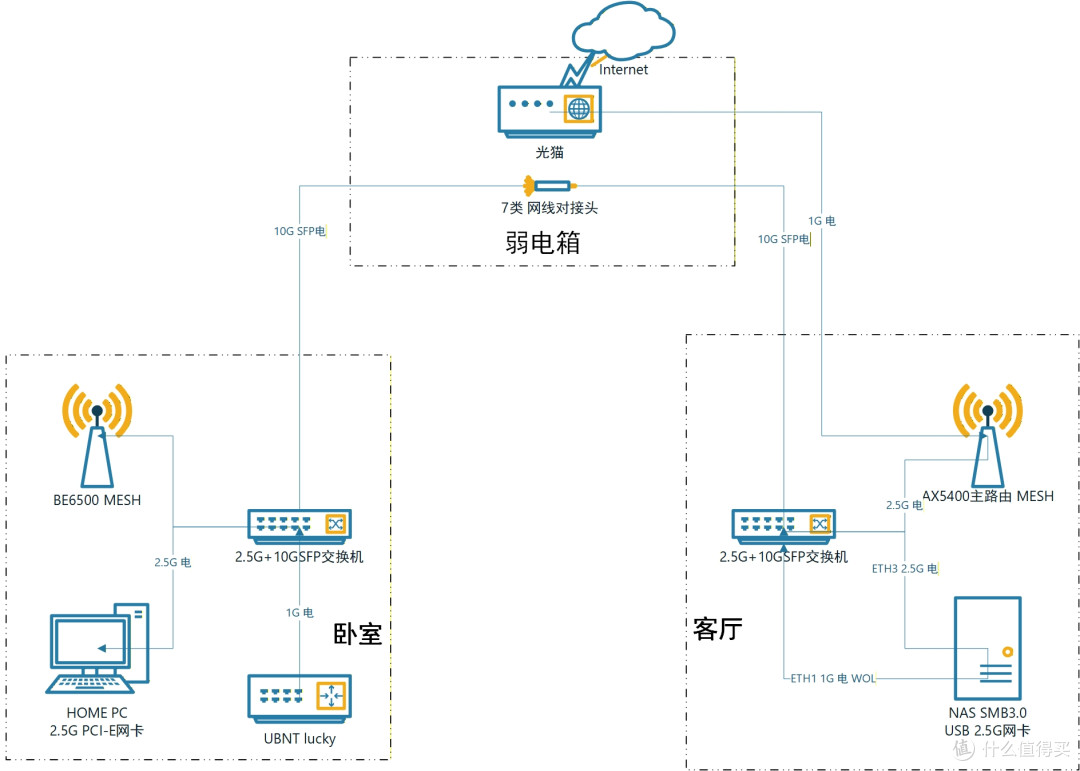

方案4

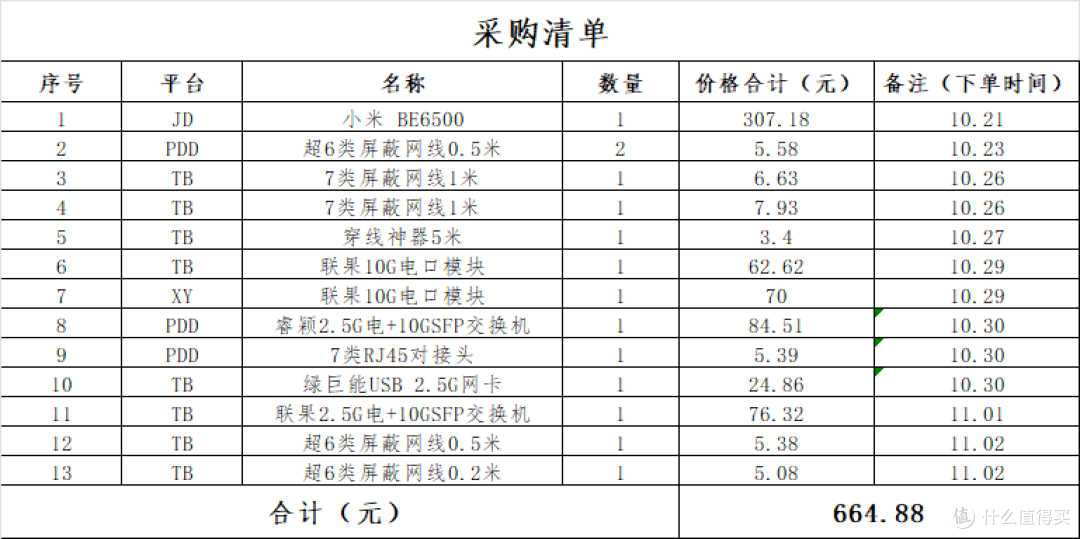

节约节约再节约，主要目的还是节省成本，10G组网成本还是远超预期，但是突发奇想，可以在弱电箱中加一个7类网线对接头，成本pdd5元，就可以用两个sfp电口将两个房间组成10G内网，节约200+。实际10G的利用率基本都不会到50%，甚至25%，干脆别用光模块，直接网线对接路由器的2.5G口，又节约了一个交换机。图中打对号的是这次规划中新增的设备，还有一些跳线，插板，usb网卡，穿线神器没有罗列进来，大概一算，已经小600了，但是只觉得买了一个路由器而已。如果有合适的价格，再添一个路由器组10G吧...毕竟光模块都买了，买都买了... 回想这些困难，破解之法就在与把闭路线的管子穿了一根网线，之后可以拓展的内容实在是太多了。刹不住，不能再买了。
