一颗接近传感器真正的难题，不是“看见”，而是别被环境骗了

前言

在实验室里验证接近传感器，往往很简单。

手掌靠近，数值升高；手掌移开，数值下降。设好两个阈值，屏幕能够自动熄灭，看起来任务已经完成。

但样机走出实验室，问题才真正开始。

第一部分：你遇到的，我都遇到过

换一块颜色更深的盖板，感应距离变短了；

放到窗边，背景红外突然升高；

灯光发生变化，数据开始跳动；

阈值设得太紧，系统在“近”和“远”之间反复横跳；

红外LED电流开得太大，又带来了串扰、功耗和电源噪声。

因此，一颗能在量产机上稳定工作的光学传感器，不能只是“测到光”。

它还要知道：哪些光有用，哪些光应该忽略；什么时候需要上报，什么时候应该保持安静。

第二部分：它测的本来就不是同一种“光”

目前主流的光学接近传感器内部，通常有两套用途不同的光学通道。

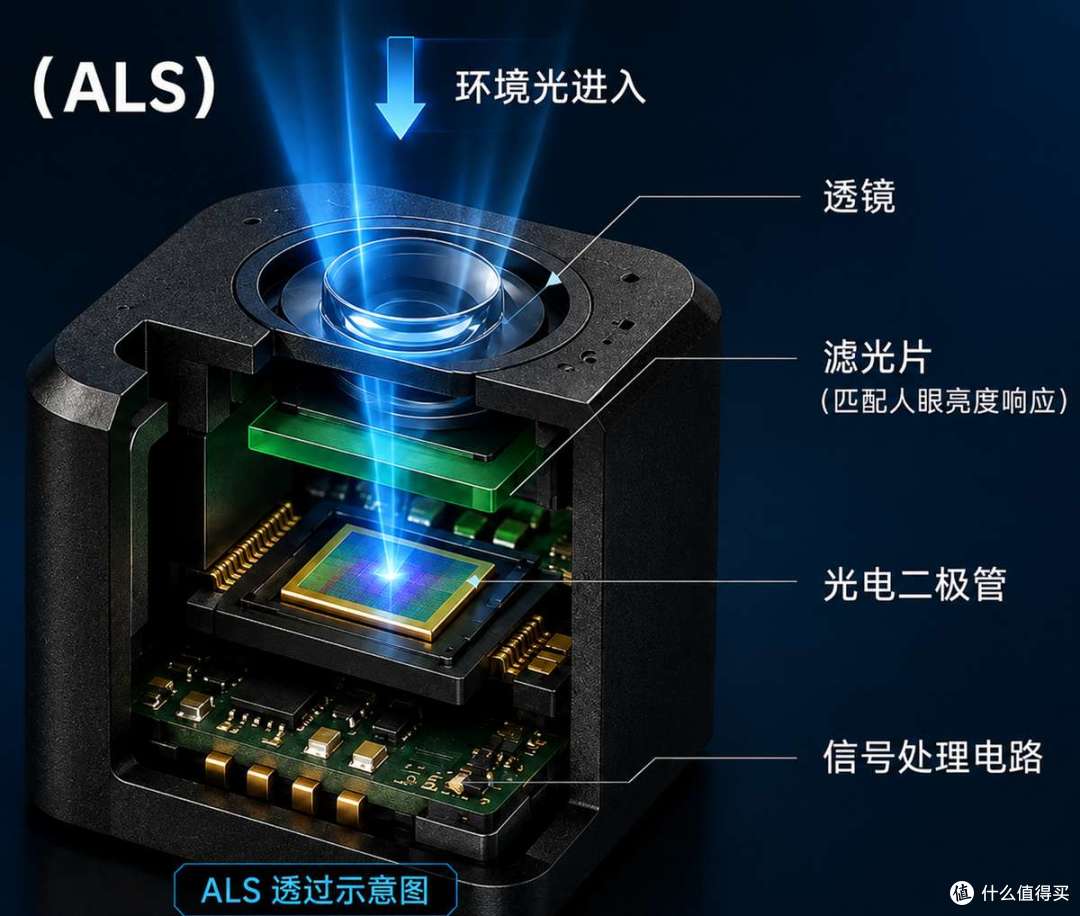

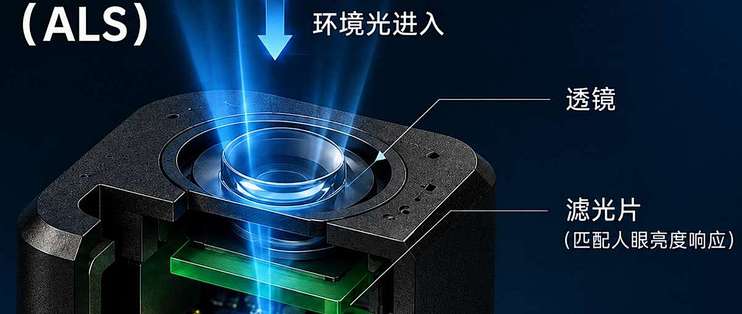

第一套是环境光检测（ALS）。

它的任务不是简单判断“亮”或者“暗”，而是尽可能接近人眼对可见光的感受。芯片输出16位数字量，光谱响应峰值位于约550nm附近，并对红外成分进行抑制。

这一点非常关键。人眼觉得亮，不代表普通光电二极管输出就一定高。很多光源含有较强的红外成分，如果传感器照单全收，设备就可能高估环境亮度，导致屏幕亮度调节与人的实际感受不一致。

第二套是接近检测（PS）。

接近检测不是等着物体自己“发光”，而是一种主动测量：内部940nm红外LED发出光，光线遇到物体后产生反射，接收端再测量返回能量。

换句话说，它更像一次微型光学询问：我发出去的红外光，有多少回来了？返回量达到设定条件，系统便可以判断物体进入近距离区域。

好的芯片，ALS和PS均提供16位数字输出，同时支持环境红外噪声抵消和50Hz、60Hz灯光闪烁干扰抑制。

第三部分：红外LED不是越亮越好

很多接近检测调试，第一反应是增加红外LED电流。

距离不够？加电流。返回值不高？继续加电流。

这种方法确实可能让数据迅速变大，但它不一定让系统变得更可靠。

主流传感器的红外LED驱动电流通常可以配置为多档可调，LED点亮占空比也可以在宽范围内调整。这给工程师留下了足够的调试空间，但也意味着需要做取舍。

LED电流增加，通常可以获得更强的反射信号；与此同时，系统功耗、内部反射、结构串扰和电源波动也可能随之增加。如果接收端已经接近饱和，再提高发射功率，得到的可能不是更远的有效距离，而是一组更难控制的数据。

真正合理的做法，是把LED电流、点亮时间、PS增益和积分时间作为一组参数联合调整，而不是只盯着某一个寄存器。

多数传感器的PS增益提供×1、×4、×16和×64四档，积分时间也覆盖很宽的范围。在一些设计指南中会建议，在需要减小灯光闪烁影响时，PS积分时间尽量控制在1.56ms以内。

第四部分：16位数据很漂亮，但稳定性来自“规则”

传感器输出16位数据，不代表主控需要不停读取这16位数据。

在实际产品中，用户把手机放到耳边时，接近数值很少会像理想曲线一样干净地跨过阈值。手部移动、盖板反射、机械公差和背景光变化，都可能让数据在临界点附近波动。

如果系统只设置一个阈值，就容易出现这种情况：

上一帧判定为“近”；下一帧数值下降一点，又判定为“远”；再下一帧稍微回升，又变成“近”。

于是屏幕开始闪烁，软件开始崩溃。

好的传感器允许分别设置接近检测的高阈值和低阈值。 物体进入近距离区域时使用高阈值判断，离开时使用低阈值判断，在两个阈值之间形成迟滞区。

这段迟滞区不是浪费精度，而是给系统留出稳定空间。

芯片还提供1次或连续4次越界确认。选择4次确认后，偶然出现的一次异常数据不会立刻触发状态切换，可以减少毛刺和误报。环境光通道同样具有高、低窗口阈值和持续次数设置。当ALS数据离开设定窗口时，芯片才通过中断通知主控，而不是让MCU一直轮询寄存器。

第五部分：好的中断设计，是让主控少操心

很多传感器提供多种接近中断模式，其中一种推荐模式只在“近/远状态发生变化”时拉动中断。

也就是说：

物体一直保持在远处，不重复上报；

进入近距离区域，上报一次；

保持靠近，不反复打扰主控；

物体离开，再上报一次。

这种方式比持续比较原始ADC数据更适合实际系统。

有些芯片还可以把中断引脚直接作为近远状态标志使用。在这种模式下，主控甚至不需要先通过I²C读取数据，只需读取引脚电平，就可以判断当前是Near还是Far。对于资源有限的MCU，这不是一个花哨功能，而是真正能减少软件处理量的设计。

第六部分：低功耗不是简单地“少测几次”

传感器上电后默认处于待机状态。开启ALS、PS或Wait功能后，内部状态机会按照“PS—等待—ALS”的顺序循环运行。其中，Wait时间可以配置，让工程师根据响应速度和功耗需求决定检测频率。

它还提供中断后自动待机模式：当ALS或PS产生中断后，芯片自动回到待机状态并暂停检测；主控处理完事件、清除标志后，芯片再继续工作。

这相当于让传感器完成一次测量任务后主动休息，而不是一直等待MCU告诉它什么时候停。

以一个约100ms工作周期为例，在特定LED占空比、PS、Wait和ALS配置下，平均电流可以控制在160μA级别。这个数字不是所有应用的固定功耗，但很好地说明了一点：传感器的耗电表现，取决于整个时序组合，而不仅仅是某个“低功耗模式”的名称。

第七部分：芯片选对了，电源和结构仍然不能随便

光学传感器调试中，有一类问题很容易被误认为是“芯片不稳定”，实际上来自电源设计。

红外LED是脉冲负载。它点亮时，瞬间电流可能对电源产生扰动。如果LED电源与传感器模拟电源直接共用，开关噪声就可能进入测量链路。

在要求较高的接近检测应用中，IC电源与VLED尽量采用独立供电；如果系统必须共用电源，则应在VDD路径增加RC低通滤波，建议串联电阻值为22Ω左右。

此外，整机调试还需要考虑盖板厚度、开孔、油墨、红外透过率以及发射端与接收端之间的内部串扰。

很多传感器提供Offset数据寄存器和自动扣除功能，可以从PS测量结果中减去系统固定偏移。但这个功能并不意味着结构可以随便设计。

更稳妥的流程是：

先完成最终盖板和结构装配，再采集不同样机的远端底噪、近端数据与温漂表现，最后确定Offset以及高、低阈值。直接把评估板参数复制到量产机上，通常是光学传感器项目最省时间、也最容易返工的办法。

结语

从表面看，一颗接近传感器完成的是两项常见功能：根据环境亮度调节显示屏；根据物体距离判断是否关闭触控或屏幕。

但从工程角度看，它实际集成的是一条完整的光学测量链：发射红外光、接收反射光、抑制环境干扰、完成模数转换、进行阈值判断、产生中断，并在任务结束后进入低功耗状态。

真正决定用户体验的，往往不是传感器能否测出一个数值，而是这个数值在换灯光、换盖板、换温度、换使用场景之后，是否仍然可信。

传感器负责看见，工程设计负责不被欺骗。

以上，希望能给正在调试光学传感器的朋友一些参考。
