百万别墅定制影院 篇二十一：顶级豪宅里的轻奢私家影院
2021-03-30 14:58:13
5点赞
9收藏
0评论
创作立场声明：私人影院案例赏析！
基本情况简介
实施方类别：影音设计师
位置及周边概括性描述：厦门市云顶庄园，福建省最顶级的豪宅，位于厦门岛东南部黄厝片区云顶南路东侧。
资金投入：影音系统68万元（不含装修、沙发椅和地毯）
空间信息：长度8.9米，宽6.06米，高5.5米，面积54平方米
用户使用需求：轻奢级别的私家影音，具有高水准的影音效果，但造价可控。
器材列表
视频设备
投影机：Sony（索尼）VPL-VW578
投影幕：Spectro（光谱）180英寸16：9画幅Pearl 180MPS微孔弧形透声珍珠幕
音响设备
嵌入式前置LCR音箱：Monitor Audio（猛牌）PL in-wall Ⅱ×4
嵌入式环绕音箱：Monitor Audio（猛牌）CP-WT380IDC×4嵌入式顶部音箱：Monitor Audio（猛牌）CP-CT380IDC×4
有源超低音音箱：Monitor Audio（猛牌）PL-W215Ⅱ×2
前级功放：Integra DRX-R1.1 11.2声道影音接收机
后级功放：Monitor Audio（猛牌）IA200-2C
播放机：海美迪H200pro硬盘播放机
智能系统：BroadLink+华为Pad智能遥控系统1套
其它设备
ART Monolith系列喇叭线和信号线
捷顺HDMI高清线
猛犸E5-J1380室内豪华机柜
PHM P1智能电源时序控制器
影院的构建过程、声学和光学处理及特别设计
大部分别墅的地下室都比较低，但云顶庄园别墅的地下室却很高，达到了夸张的5..5米，影音室最终完成面长8.3米，宽5.86米，高3.8米，面积约48平方米，容积约185立方米。

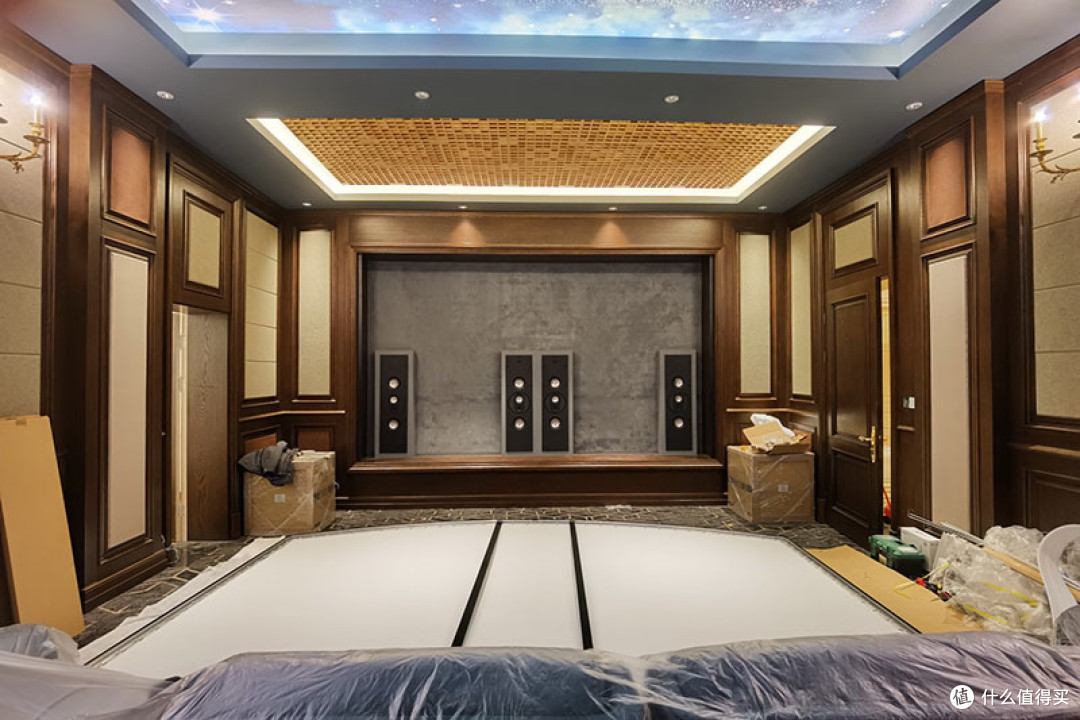

影音室的设计为美式轻奢风格，按精装修标准施工，具体施工分成3部分。先由别墅的装修公司负责基层装修，墙面隔音层为三文治结构，最里层为硅酸钙板，中间为隔音毡，外层为环保E0级阻燃板，采用防腐碳化木龙骨，中间填充环保吸音棉；吊顶则为双层石膏板，在吊顶和水泥天花板之间安装减震吊钩。再由整木公司施工木饰面，木裙墙和假柱子采用薄壁共振结构吸收低频，里面充填吸音棉，环绕音箱嵌入侧墙和后墙假柱子安装，外面再覆盖透声布。最后在吊顶前部安装扩散板、后部贴星空壁纸，铺设地毯，由声学公司最终完成墙面吸音层的装饰施工，设计混响时间为0.4秒左右。
观影舒适性方面，设计两排沙发椅，第一排垫高0.15米，水平可视角度为40°，第二排垫高0.45米，水平可视角度为29°。视点高度0.65米，确保观众的视线增高值之附加值大于零，这样后排观众的视线不会被前排观众所遮挡。
系统调试与设计者心得
前置LCR音箱选用英国猛牌白金系列二代入墙版，单只价格高达55500元，为了获得丰满清晰的对白效果，采用双中置音箱设计。
环绕音箱选用猛牌CP-WT380IDC，三分频设计；顶部音箱则为CP-CT380IDC，所用单元和技术指标和CP-WT380IDC完全一样，只不过是圆形嵌入式设计。CP-WT380IDC和CP-CT380IDC的中高音单元是同轴设计且可以调整辐射角度，更适合杜比全景声和DTS：X临境音影院使用。
低音炮为猛牌白金系列二代的PL-W215Ⅱ，双15英寸C-CAM长冲程单元，可以确保在大空间获得震天动地的效果，单只价格高达61400元。
投影机选用索尼4K机型VPL-VW578，但亮度只有1800流明，投影180英寸银幕比较吃力，为了弥补亮度的不足，银幕采用光谱S型增益反射电影银幕，幕料为增益1.8倍Pearl 180MPS微孔珍珠涂层白幕，搭配亮度1800流明的投影机，其效果等同于增益1.0银幕搭配3240流明投影机。
整体风格与效果
音响系统经过多次精心调试，影音接收机设定为THX相对音量，实测在参考音量时轻松获得超过115dB的最大声压级，猛牌PLW-215Ⅱ是我近年用过效果最好的低音炮，没有之一，速度快、量感丰富，播放4K杜比全景声蓝光电影《极限特工3》第8章节在海浪中追逐的片段时，连绵不断的超低音从地面涌来，连沙发椅都会震动！
视频系统基于胶片模式经过调校后，用电影亮度计在座位区实测，银幕反光亮度达到18.6fL（英尺·朗伯），数字电影的国际标准亮度是14FL，因此看上去很有阳光感。再用色度计检测后CIE白点色度偏离D65的坐标（x=0.313，y=0.329）误差都在±0.015以内，如果基于参考模式调校，误差可以控制都±0.01以内，但胶片模式看电影的感觉更加纯正。
花絮
本影音室设计并没有画效果图，设计师直接出施工图后就装修施工了，但最终精装修效果和色彩搭配获得了业主和大家的认可。影音设计师除了需要具备声学和影院音视频等的专业知识外，还需要培育对美的认知和对色彩的理解，这也是设计师玩摄影的目的。
※ 案例照片单反拍摄成RAW格式及Lightroom后期处理均为影音设计师本人完成，工作照片手机拍摄，云顶庄园外观实景照片来自网络。
※ 致读者：影音CN所刊案例均为设计师投稿，本文言论/观点不代表平台立场。为保障原作者权益，减少盗图纠纷，案例版面图片均已加水印处理。由此可能影响读者的阅读，特表歉意。
