楼道防火门加门禁,接入米家
我这小区是 2 梯 2 户,每户有个入户公共区,但实际上两个公共区域中间有一个消防楼梯隔开了,也就变相的成了一梯一户。
因为住的楼层比较低,时不时会有贴小广告的…等乱七八糟的人员通过消防楼梯上来瞎搞,为了避免这个问题,打算在楼道防火门上加个门禁。考虑到物业可能从电梯上来手工从里面推开防火门的情况,所以干脆,进出都加上门禁,未经同意不许打开防火门。
陆续从马云家下单了
1 台达的 12v6a 适配器,加个 5.5×2.5 转换头直接就可以输出 12v 的直接输出最大 6 安的直流电,27 块
2 两个涂鸦 wifi 门禁,80 多块一个
3 电磁锁,280 公斤拉力的,30 多
4 米家继电器 2 路,因为电梯进来除了防火门,还有个露台,后期打算露台也买个阴极锁,配合门禁控制起来,所以直接买了个 2 路的,花费 20 多。

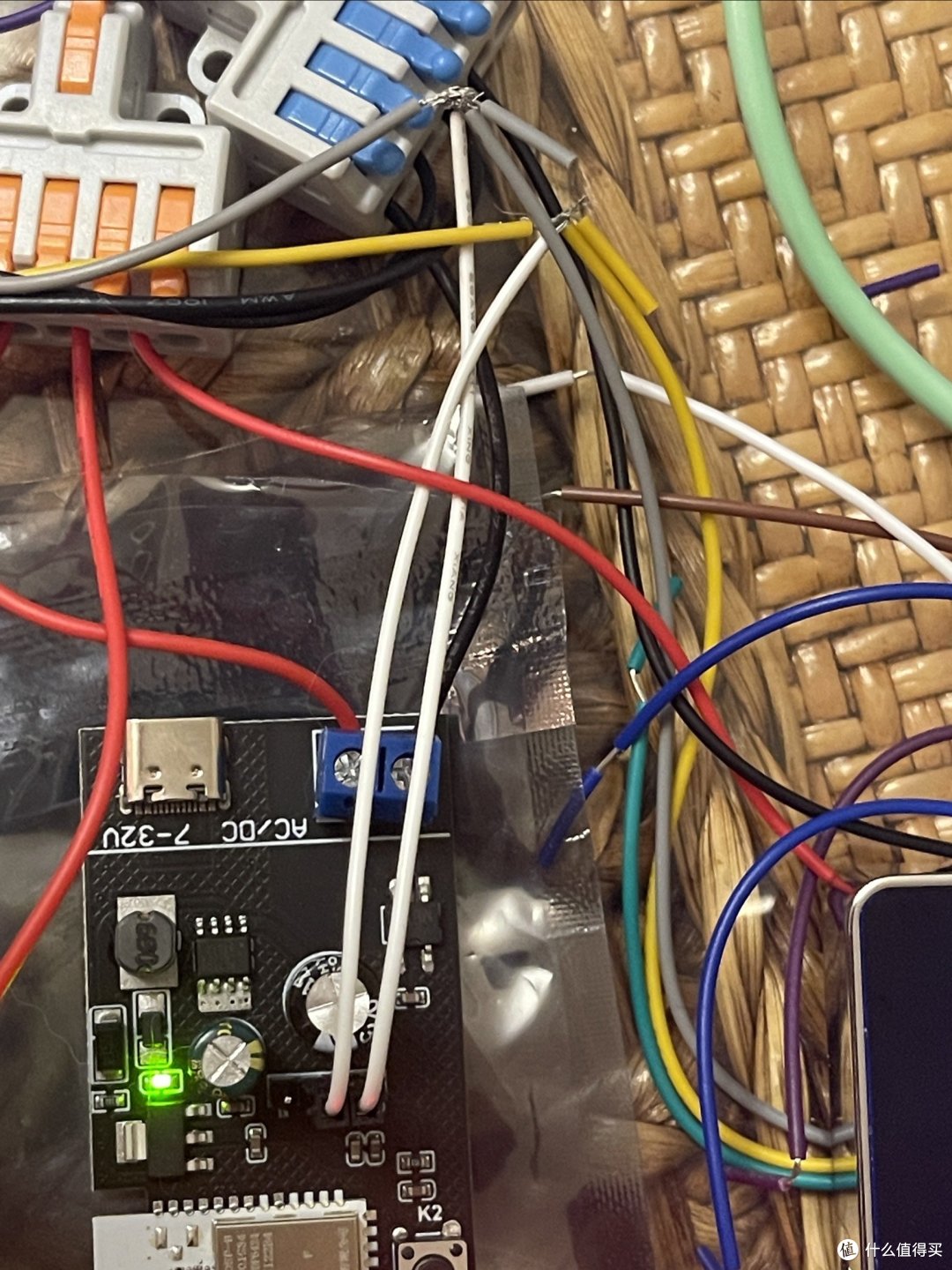

研究了半天,总算是成功了,接线图懒得画了,凑合看吧。

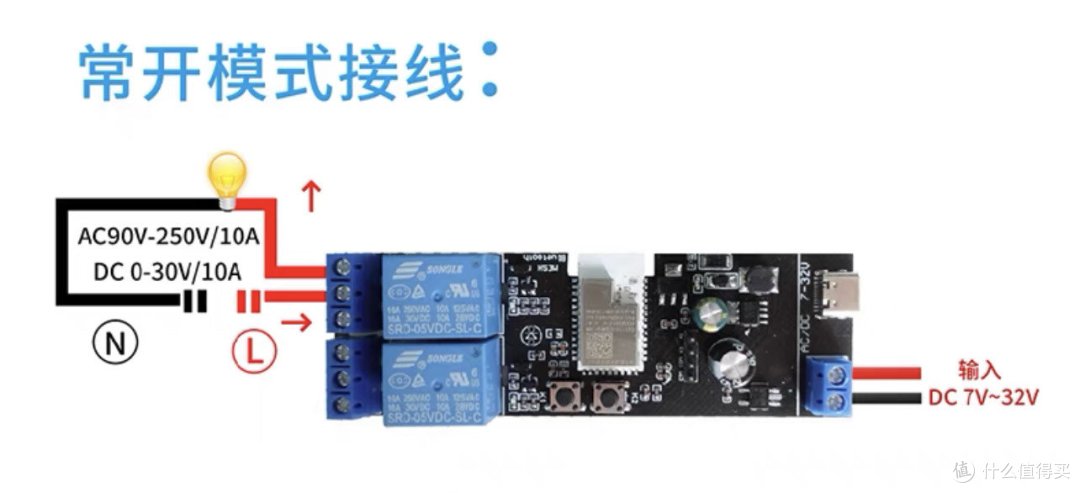

台达电源适配器输出12v6a
火线接2个门禁、米家继电器输入正级、米家继电器公共口
0 线接2个门禁、米家继电器输入口负极、磁吸负极
米家继电器no口接磁吸正级
涂鸦门禁 no(黄线) 接米家继电器 key2,gnd (灰线)接米家继电器的 gnd,因为需要涂鸦门禁在刷卡、输入密码正确时,能够触发米家继电器的物理按键,打开电磁锁。
以后我家露台的另一个阴极锁门禁的 no 就会接到 key1 上,gnd 同样可以并联去 gnd
可实现:
米家app开门
涂鸦app开门、一次性密码开门、远程开门
安卓手机nfc 模拟门禁卡开门
苹果手机公交卡nfc开门
密码开门
借助米家继电器实现点动开关,直接不需要专用门禁电源,解锁后1分钟再启动磁吸锁门,怕老人家动作慢…
因为是一梯一户、电梯也带门禁,目前应用在楼道防火门上,外人不可以通过防火门进入,自己人刷手机,访客给临时密码,完美实现老、小、访客、自己的出入...
安卓手机模拟门禁卡开门演示,这里设置的米家点动开关关闭5 秒后再通电,1 分钟太长了不好演示
设置点动开关 5 秒后,打开电源
米家 app 开关演示,本来门禁就是涂鸦的,涂鸦 app 就不演示了
有一点需要注意的是,初始化涂鸦门禁,配网后,需要把自动关门勾上,然后自动关门时间设置为 0 秒
以上是我采买完毕,把东西装上前的一个本地化测试。
等晚一点装修完,再根据这篇笔记把所有物件都装上去。
写这篇东西,也是留个底,怕自己过俩月忘记了😮💨
