HP GEN8 ILO远程管理和BIOS设置

一、序言

本篇为系列文章的第三篇，本来还有WIN2012安装及存储空池调试的内容，但我比较啰嗦越写越长 ，而且由于没有测试硬盘调试存储池我要在虚拟机装个WIN2012进行模拟，所以要推迟发表。前两篇直通门如下：

篇一：家庭NAS方案的选择及HP GEN8开箱晒物

用HP GEN8+WIN2012+Hyper V+黑群晖5.2组建家庭NAS中心 篇一：家庭NAS方案的选择及HP GEN8 开箱晒物序言：之前发表的一篇路由器双拨应用的文章小编说不加精，我只好再次提起笔，不，是拿出了键盘。由于懒癌症发作，我用HP_GEN8+WIN2012_R2+Hyper-V+黑群5.2组建的家庭NAS，在使用大半年后，终于写好了第一篇《开箱晒物》。虽然GEN8的继任者GEN10已经发布，但它的面孔比GEN8丑大嘴大嘴脸黑| 赞154 评论298 收藏1k查看详情

篇二：GEN8硬件改造

用HP GEN8+WIN2012+Hyper V+黑群晖5.2组建家庭NAS中心 篇二：GEN8硬件改造追加修改(2017-11-1921:47:09):重要修订：对于增减硬盘的情况，最新的TF卡引导文件已经不用修改代码了。大家可以参考本文的原理说明，不需要用硬件改造方式修改硬盘接口顺序，除非你不想用TF或U盘引导方式。防尘套装我还是推荐的，颜值和GEN8是绝配，效果一流，不过价格小贵。最后谢谢网友小大嘴大嘴脸黑| 赞79 评论117 收藏637查看详情

下一篇的内容是WIN2012安装和存储池的设置与修复。

言归正传，上一篇我详细写了GEN8硬件改造原理和过程，将硬盘接口顺序进行了调整（现在可以用TF卡引导方案代替）。现在回顾下选用的硬盘启动模式、软件方案和数据管理模式：

1、硬盘启动模式：采用AHCI模式启动，目的是数据盘可休眠，启动用SSD硬盘放在光驱位。

2、软件方案：WIN2012_R2+Hyper_V+黑群5.2。

3、数据管理模式：数据盘（主要保存照片和自己拍摄的视频）由WIN2012管理，群晖通过NFS方式挂载数据盘。

二、HP ILO远程管理设置

先上百度科普下ILO。iLO是Integrated Ligths-out的简称，是HP服务器上集成的远程管理端口，它是一组芯片内部集成vxworks嵌入式操作系统，通过一个标准RJ45接口连接到工作环境的交换机。只要将服务器接入网络并且没有断开服务器的电源，不管HP服务器的处于何种状态（开机、关机、重启），都可以允许用户通过网络进行远程管理。简单来说，iLO是高级别的远程KVM系统，可以将服务器的显示信息显示在本地，并且使用本地的键盘鼠标控制、操作服务器，并可以将本地的光盘镜像、文件夹作为虚拟光驱映射并加载到服务器中。下面介绍ILO最主要的几个设置，其它的可参考ILO说明文档。

（一）ILO设置

1、登录ILO界面

科普完说下ILO的设置。GEN8的菊花有三个网口，最右边那个就是ILO专用网口。将ILO网口接入主路由器，GEN8接上电源线（先不用开机）。登录路由器查看DHCP客户端列表分配给ILO的IP地址（假设为192.168.1.28），通过https://192.168.1.28访问ILO。登录界面如下：

原始界面是英文版，而且固件版本比较低。可以从HPE网站下载最新的固件和中文软件包。

GEN8菊花后面绑着一张黄色卡纸，上面有管理员初始密码（千万别丢了） 。输入后显示概述界面：

系统信息界面下有温度、风扇、内存、设备清单、固件版本等信息，因为我没开机，所以很多显示未安装。

2、激活高级管理许可

iLO在默认情况下是不支持图形界面的远程管理的，你需要从HP经销商处购买iLO的License号码，并在“管理→许可”处输入该License号，才能实现图形界面的远程管理功能 。建议大家都激活高级管理许可，否则有很多界面都不能设置。

3、设置ILO共享网络端口

如果你不想ILO占用路由器宝贵的LAN口，可以将GEN8的网口1或2共享给ILO使用，只需接一条网线就可以同时用不同IP登录ILO管理界面和操作系统界面（这里假设只使用网口1，网口2空置）。

4、设置IP地址

如果不想使用DHCP分配的随机地址，在这里固定IP地址，网关填主路由器IP。注意：这里的IP是ILO的管理地址，不是操作系统的IP地址。

5、固件更新

固件更新有两种方式：

(1)远程更新。从HPE网站下载固件更新文件后，提取出bin文件。进入”管理—>固件”界面，上传后缀为bin的固件文件更新。这种方式适合GEN8安装所有种类的操作系统。

(2)本机更新。将HPE网站下载的固件更新文件（exe文件）上传到GEN8，用WIN远程桌面登录执行安装。这种方式只适合GEN8安装WIN系统。

如果是非本机执行，点击安装会有出错提示。

注意：不同的操作系统有不同的固件版本，这里给出最新的适合WIN2008-2016系统固件，下载时请核对适用操作系统列表。

Ø ILO固件2.55版本下载地址

Ø ILO中文包2.53版本下载地址

三、GEN8 BIOS设置

BIOS主要是设置硬盘控制器模式AHCI，其它参数看自己喜好设置，非必需。语言只有英文和日文。

（一）启动ILO集成远程控制台

GEN8一般不接显示器，所以我们要用到远程控制台，这是ILO最NB的应用之一，通过远程控制台看到的画面和你外接显示器看到的画面一模一样，包括服务器冷启动的所有信息。安装WIN2012后可用远程桌面代替操控WIN系统，但启动信息是无法看到的。

1、登录ILO后在“远程控制台”界面启动.NET 集成远程控制台(.NET IRC)。使用控制台必须先安装.NET Framework 3.5或以上版本。或者你可以下载一个IRC远程控制台应用程序，不用每次再登录ILO。

2、ILO集成远程控制台界面

控制台初始界面，可以录制和播放视频，用来录制教学视频还挺方便，但只能用控制台回放，而且不能快进 。

界面为啥黑乎乎的啥都没有？别急，还没开电源呢。按电源开关按钮后服务器进入自检状态，去到这个界面提示按F9进入BIOS设置。F10是进入IP工具安装系统，F11是选择“TF卡/USB/硬盘”的启动顺序。这里还有个小插曲，我第一次安装系统是用手提电脑，结果按了几次F9都没反应，重启服务器也一样，我甚至怀疑这台机有问题，后来突然想到手提的F9键要先按Fn 。

（二）设置BIOS参数

这里我只介绍SATA控制器选项设置。打开“System Options→SATA Controller Options→Embedded SATA Configuration→Enable SATA AHCI Support”选项，将硬盘控制器设置为AHCI模式，如下图所示。下一行选项是设置为RAID模式。设置过程中会提示:如果设置RAID方式将导致硬盘原有数据损毁，请谨慎操作 。

四、ILO手机端APP软件

ILO不仅支持PC端还支持苹果和安卓手机端APP，确实很贴心。下图是华为手机界面。

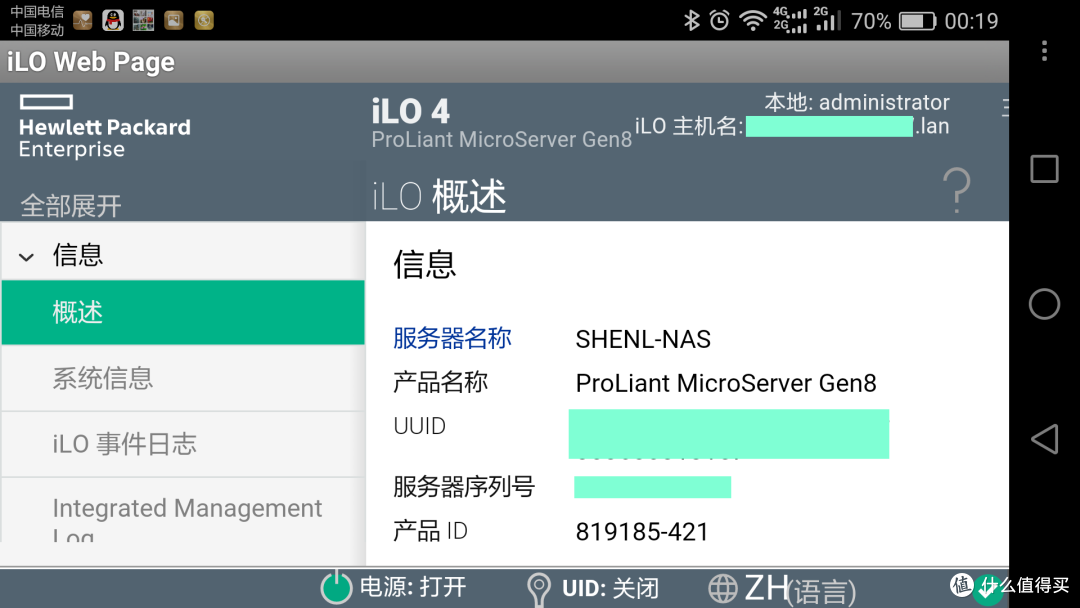

下图是ILO Web Interface登录后界面，和PC浏览器登录后看到的内容一致。

但远程控制台我登录过一次后就闪退，重装APP还是一样，哪位童鞋指点下。放一张网上找到的控制台界面。

总结

ILO远程管理工具是HP服务器的一个重要功能，是服务器和普通PC的分水岭，而且是个包括PC和手机端全平台工具。有网友评价一台GEN8卖1800，ILO值1000，机子值800。不管你是否赞成，我是很认可它的价值，借用张大妈的一句话“值才重要”。
