【探长DIY】24元PD100W DIY充电宝套件开箱｜媳妇送的手工作业

哈喽各位小伙伴，探长今天又来开箱DIY好物。这个包裹属实有点意外，是我媳妇背着我偷偷下单送我的小玩具。

快递已经拿到手上，外包装是彩格3D打印耗材包装盒，盒面印有“3D Printing filament”字样，同时标注防潮防压、小心轻放的警示标识，快递面单完整，包裹没有磕碰破损。拿到包裹时我还一头雾水，最近我并没有下单任何数码配件，快递留的是我的手机号，收件人写的阿狸，正是我媳妇。我立刻询问，才知道是她特意下单的DIY套件，专门让我放下闲置的电烙铁、测试工具，好好动手实操练手。

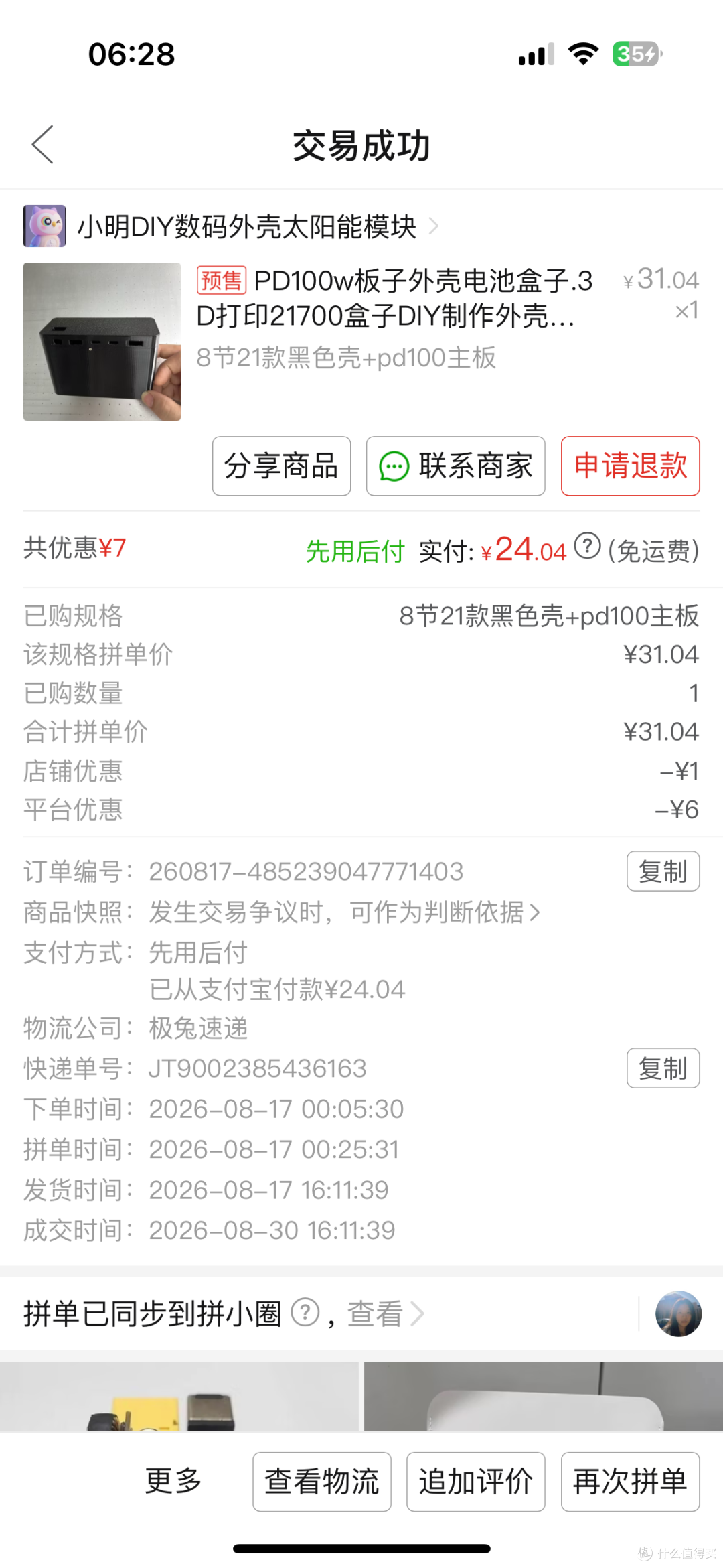

她直接发给我订单截图，还有和商家的聊天记录。订单店铺名为小明DIY数码外壳太阳能模块，选购商品为PD100w板子外壳电池盒子，规格是8节21款黑色壳搭配PD100主板。商品原价31.04元，叠加平台、店铺优惠，最终实付24.04元。

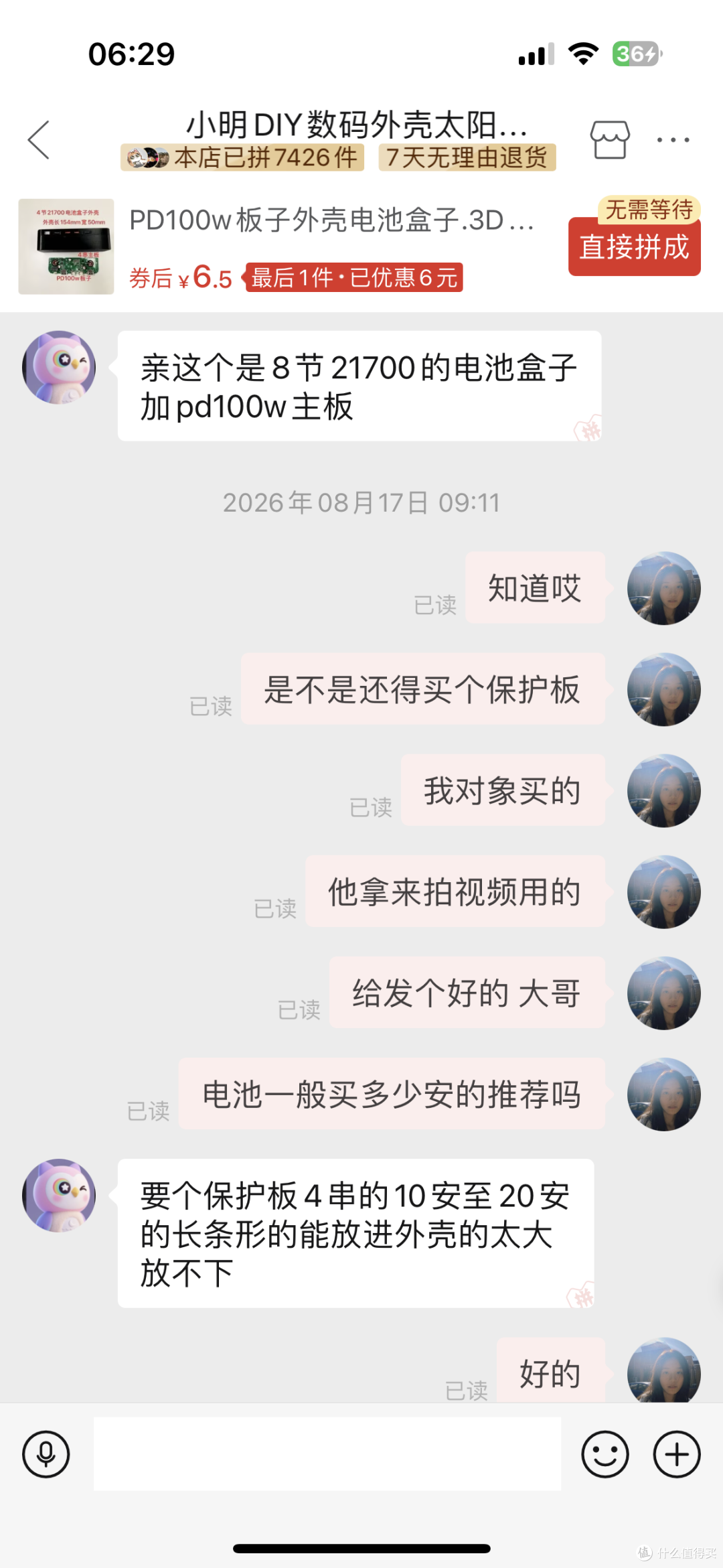

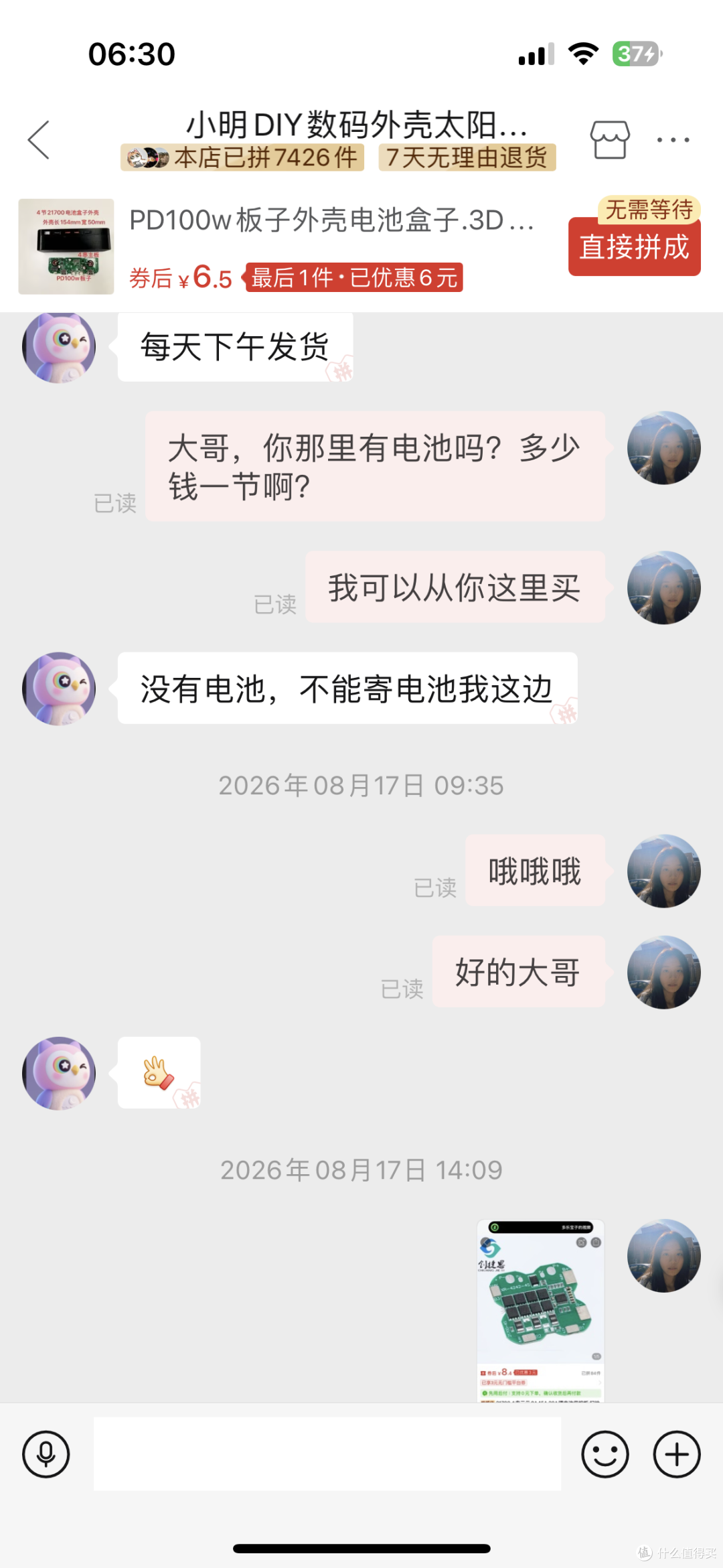

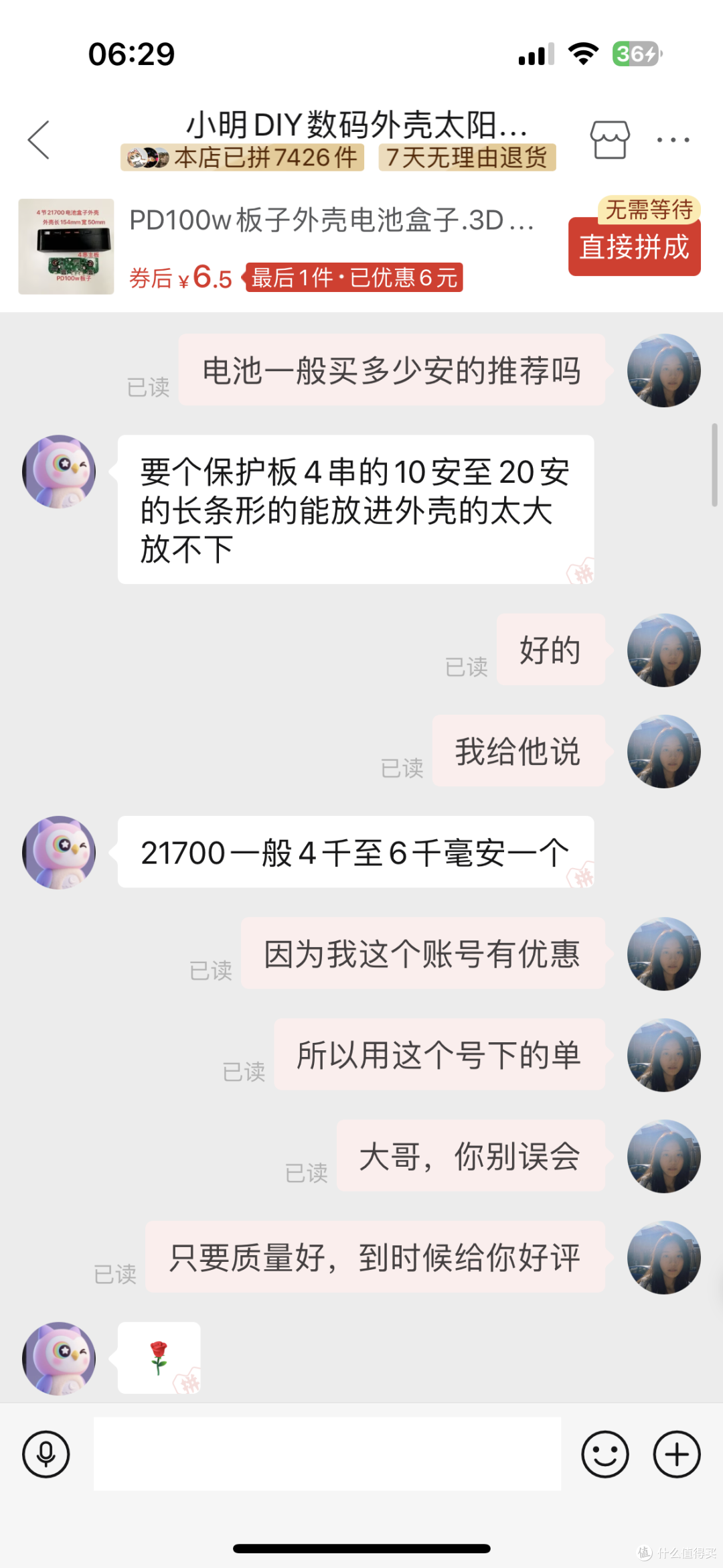

翻看她和商家的聊天记录可以看到，下单前，我媳妇提前咨询商家，套件是否需要额外购买保护板，以及电芯选购规格。商家回复，这套8节21700电池盒搭配PD100W主板，需要单独购买4串、10A~20A长条形保护板，体积过大的保护板无法装入外壳内，双方还沟通了电芯选型要点。

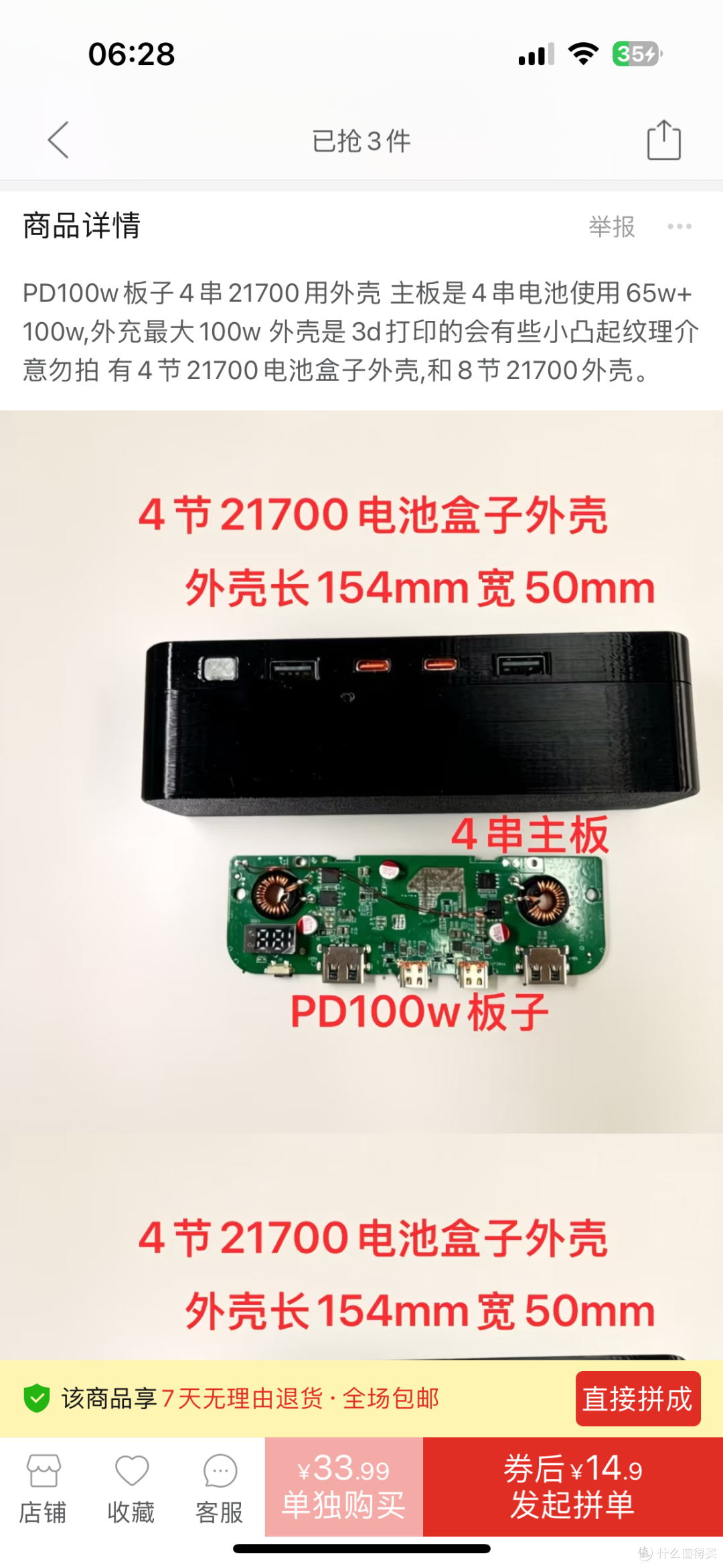

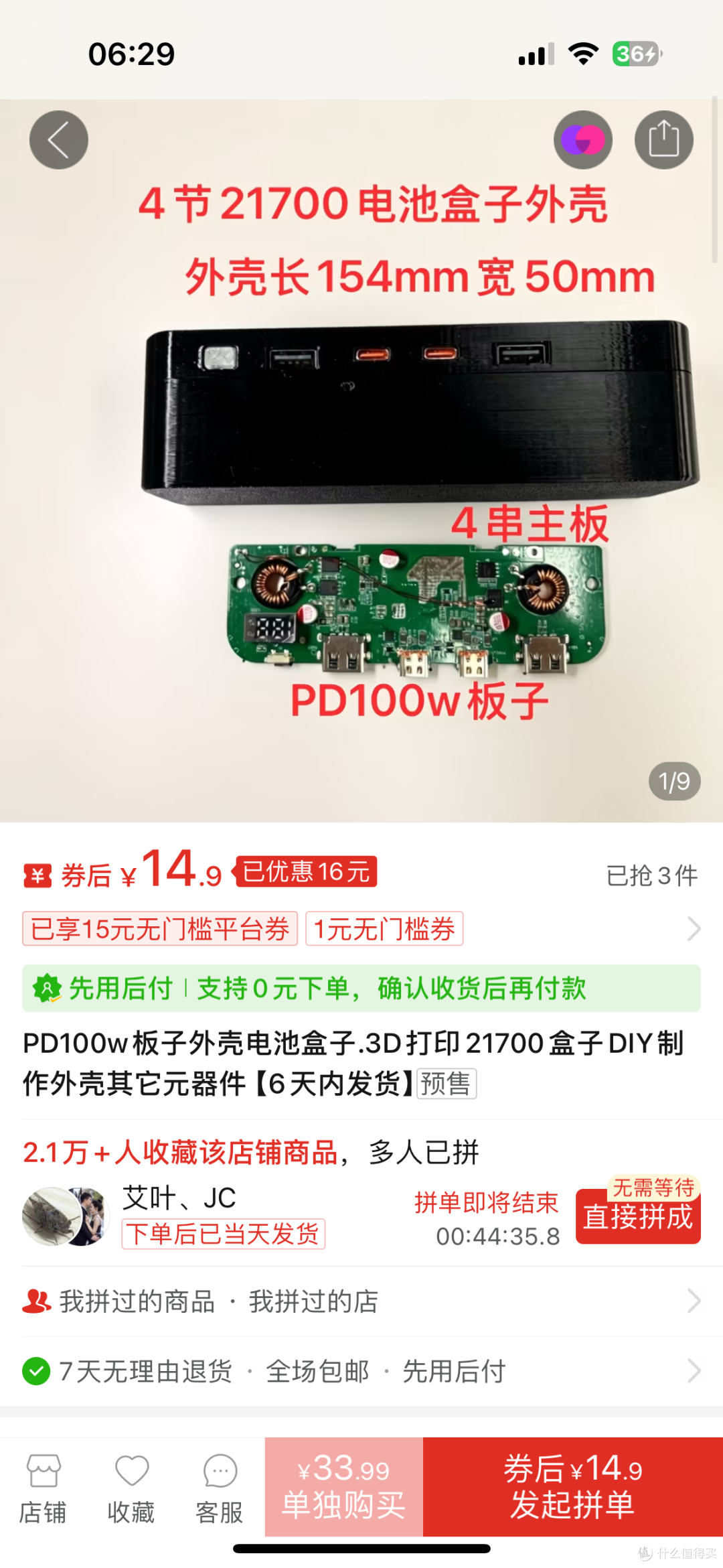

我点开商品链接查看，发现这款套件现在券后价格仅14.9元，对比当初入手的价格，降价幅度不小。商品详情页标注，PD100W主板适配4串21700电芯，支持65W~100W输出，最大对外输出功率100W。外壳为3D打印件，表面自带打印纹理与细小凸起，介意外观瑕疵的朋友谨慎购买。外壳分为4节版本与8节版本，4节款外壳尺寸长154mm，宽50mm，高45mm。

套件外观与外壳尺寸实测

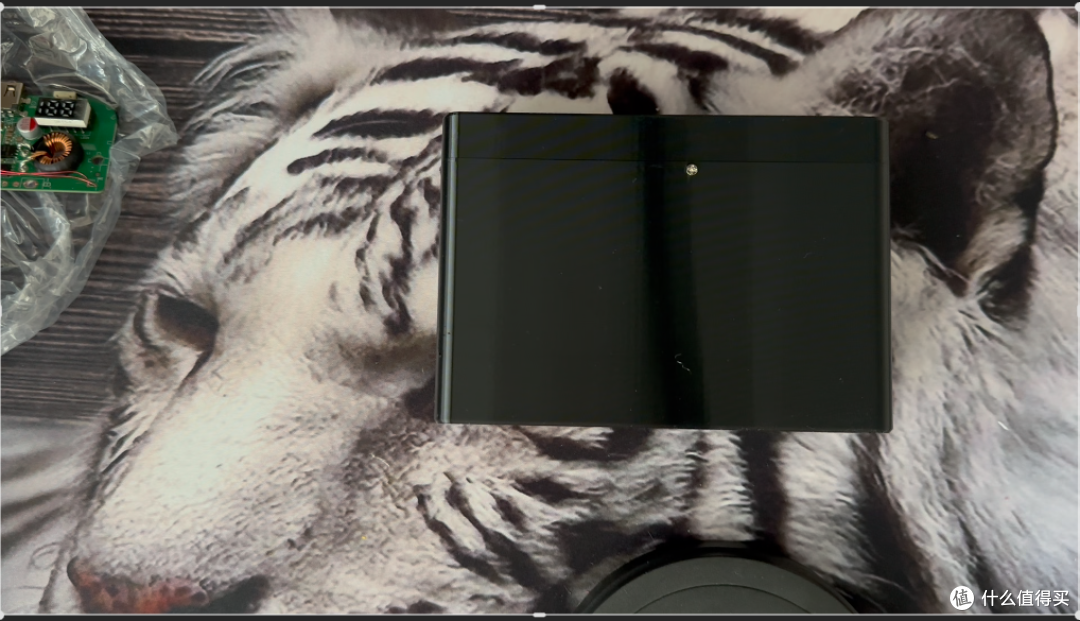

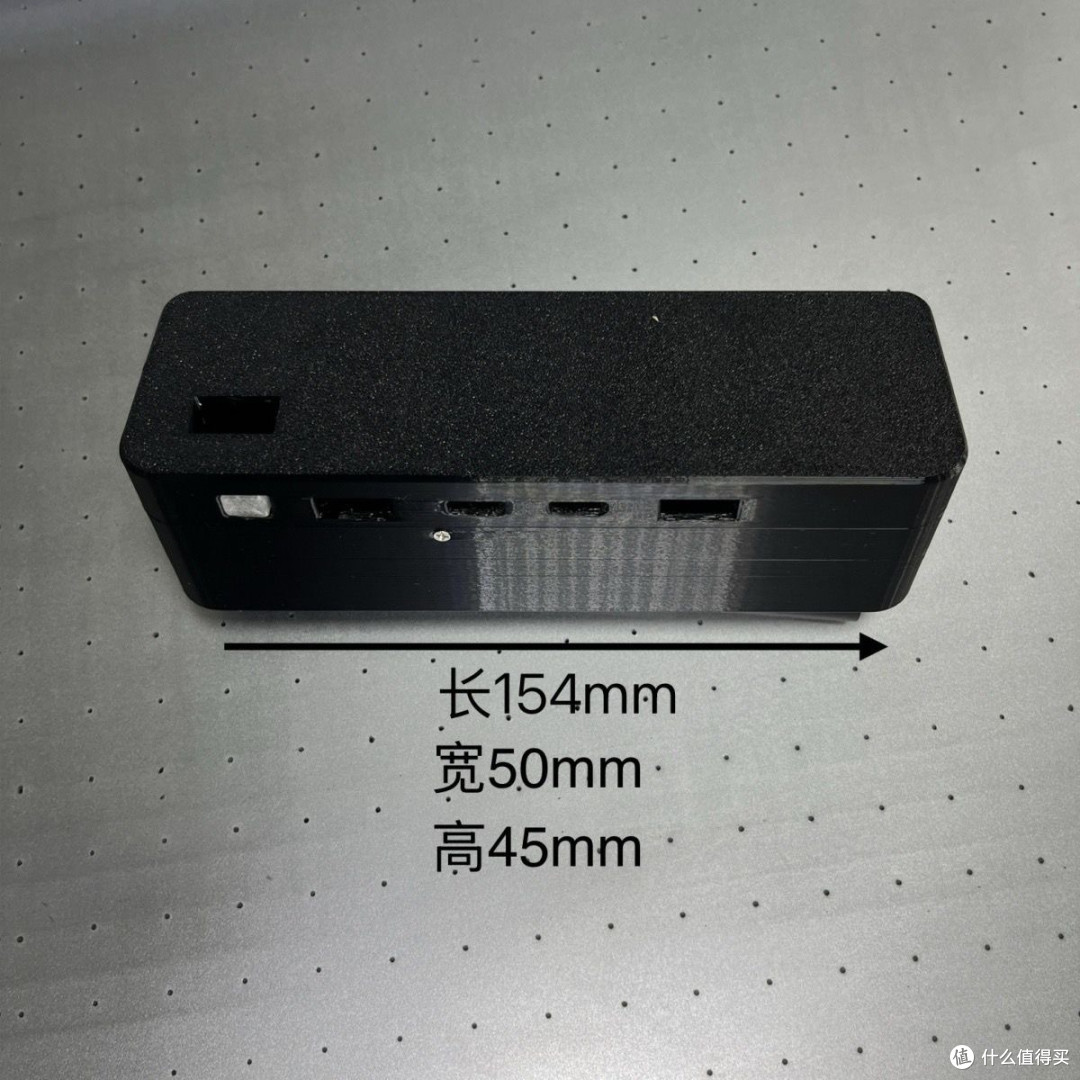

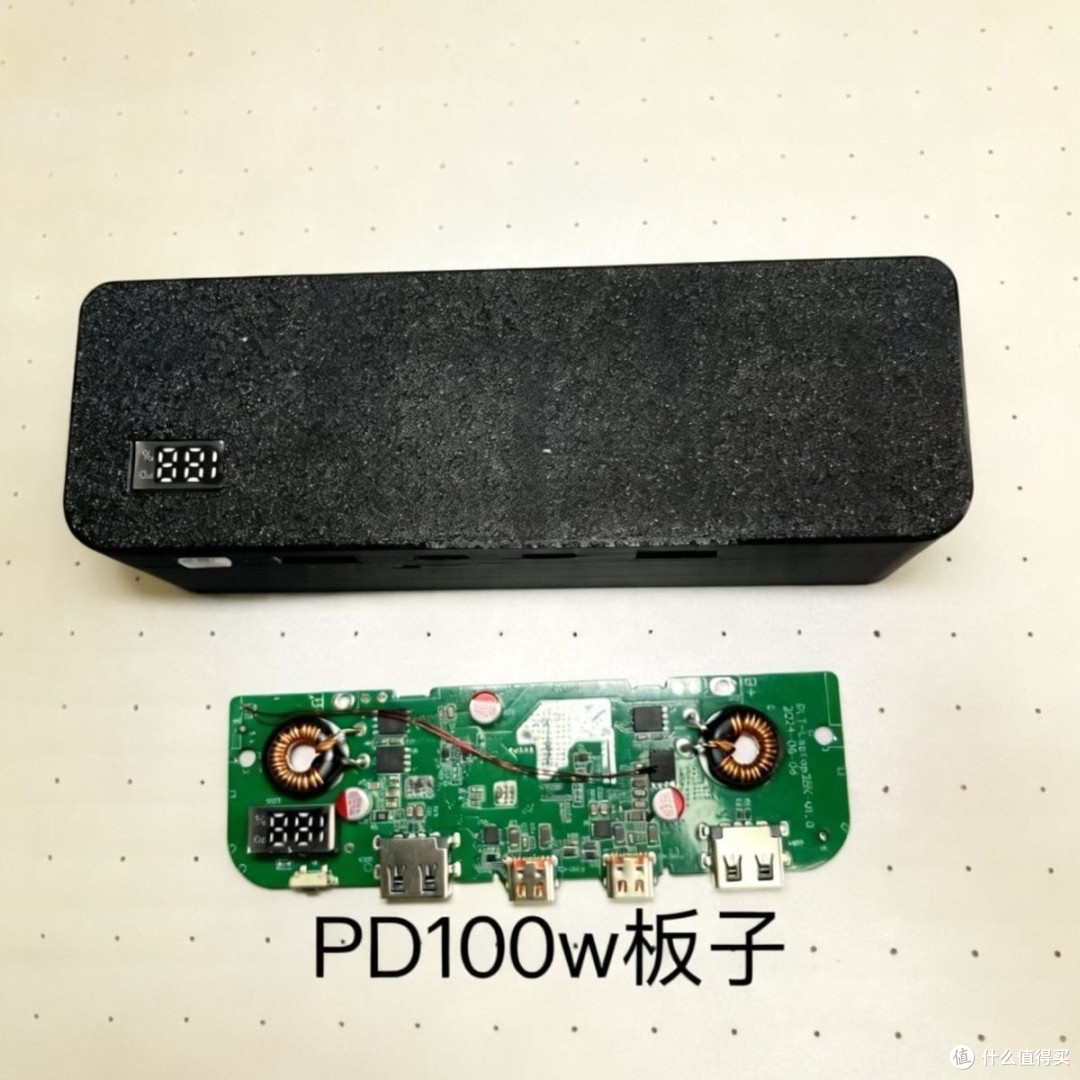

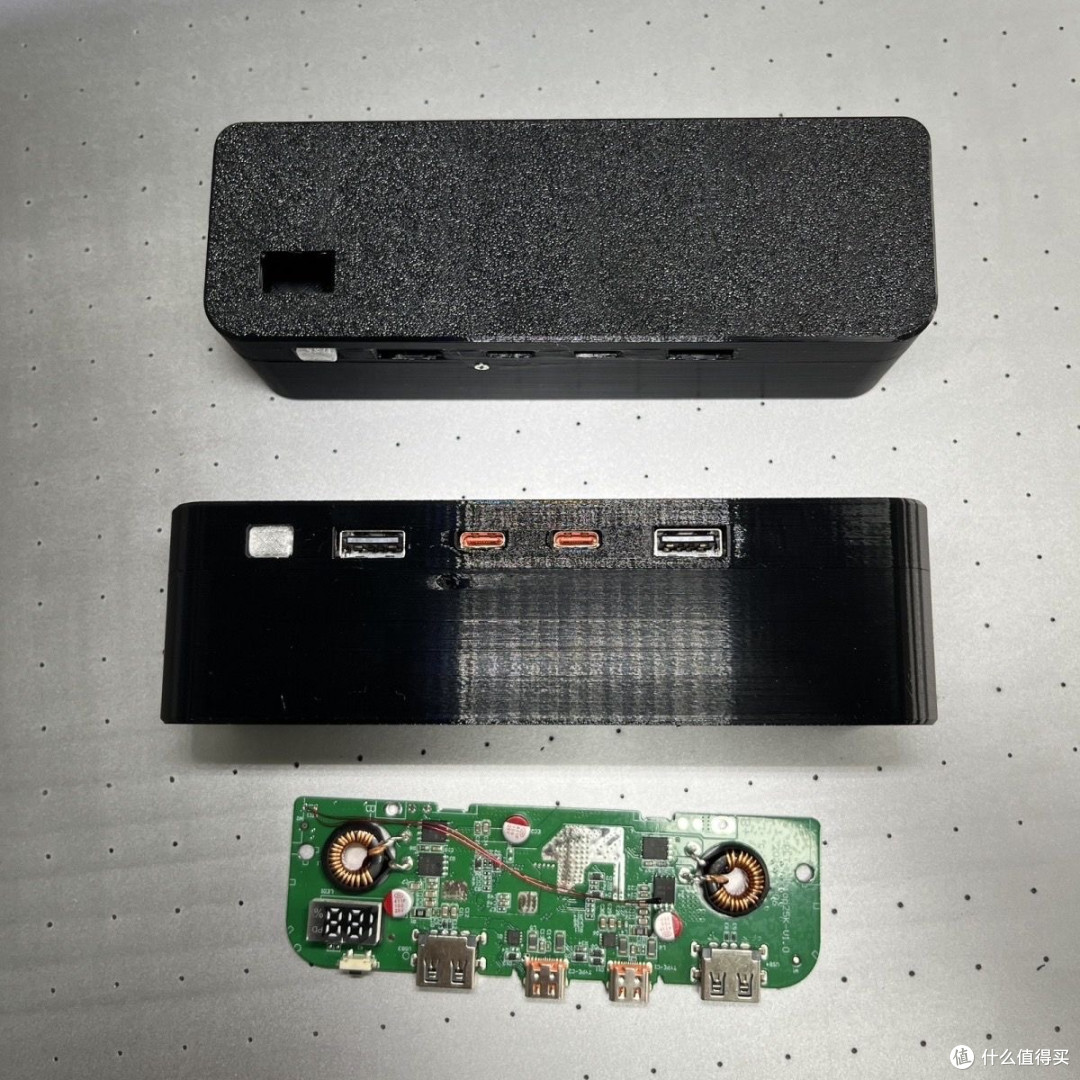

接下来咱们看套件实物，黑色外壳是3D打印成型，整体长条造型。外壳正面预留多处开孔，从左到右依次是电量显示屏窗口、USB-A口、两个Type-C口，还有另一路USB-A口，外壳尺寸长154毫米，宽50毫米，高45毫米。

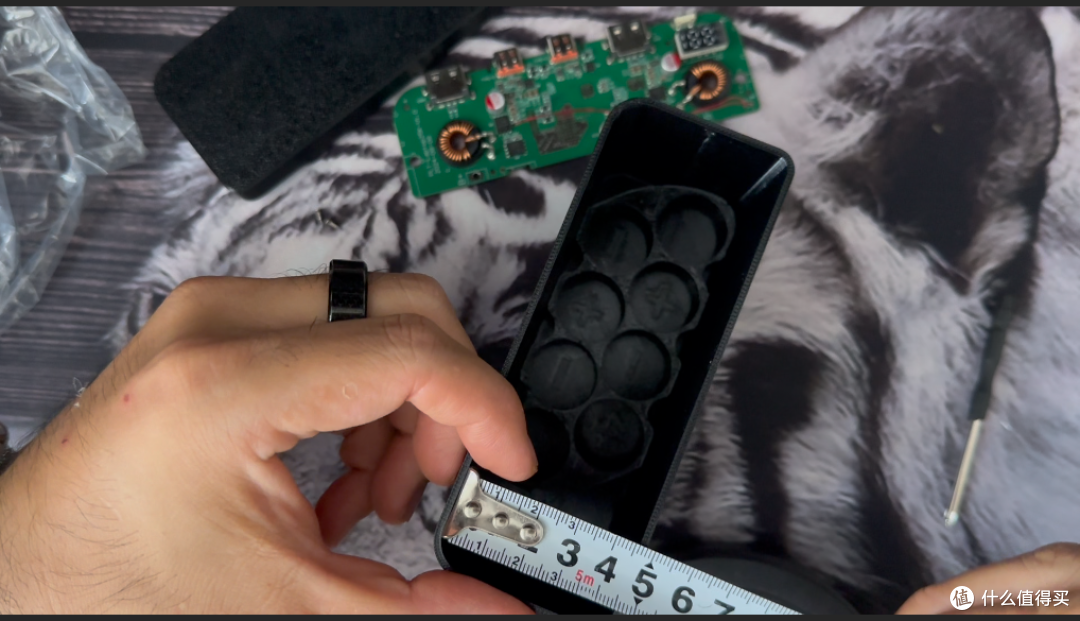

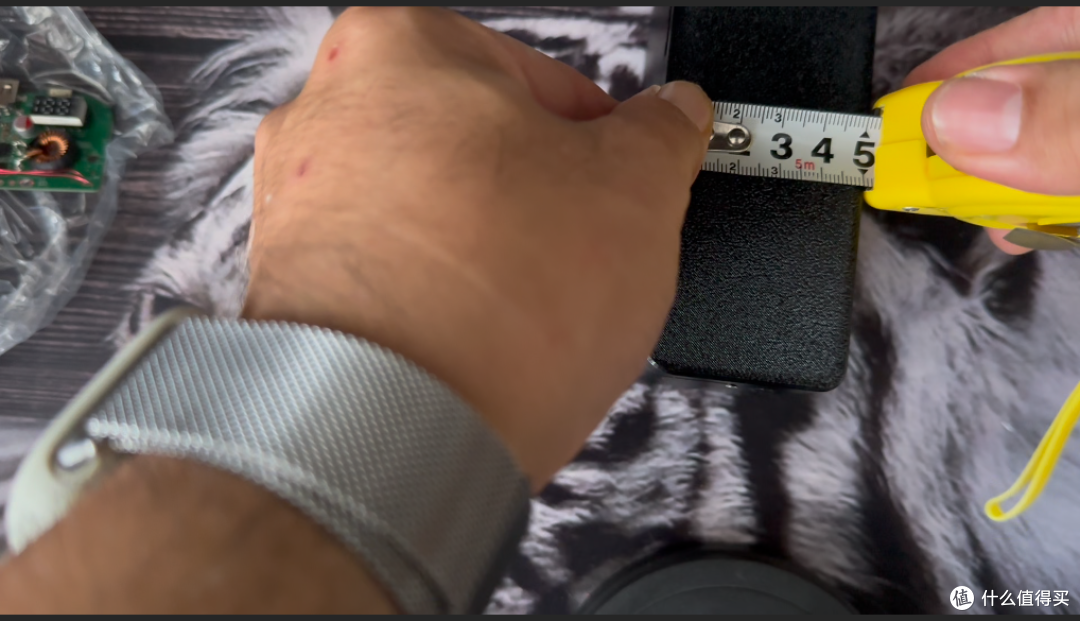

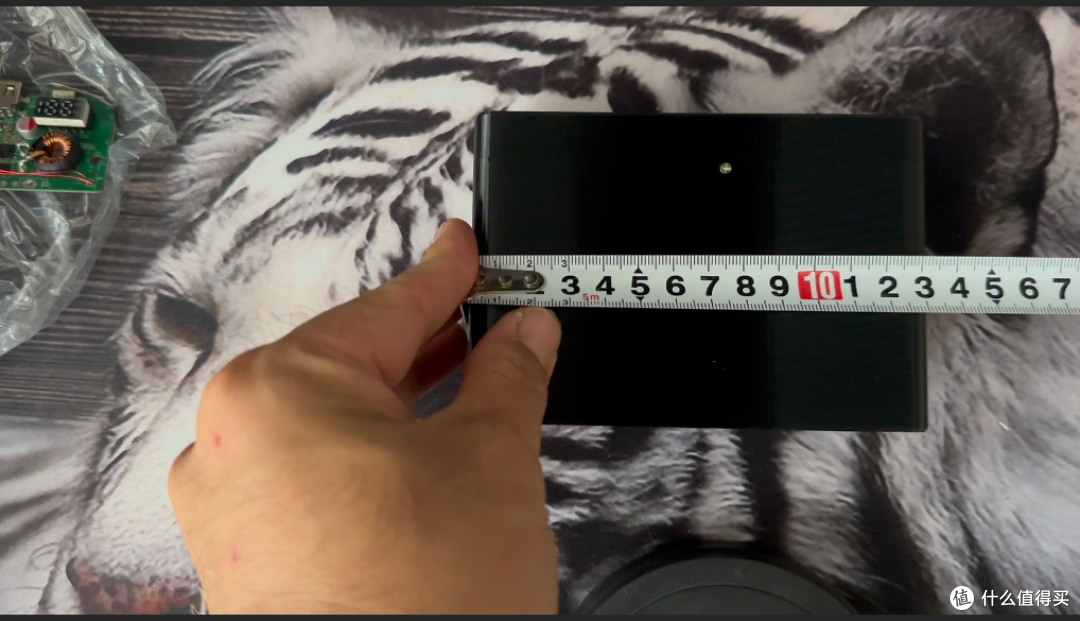

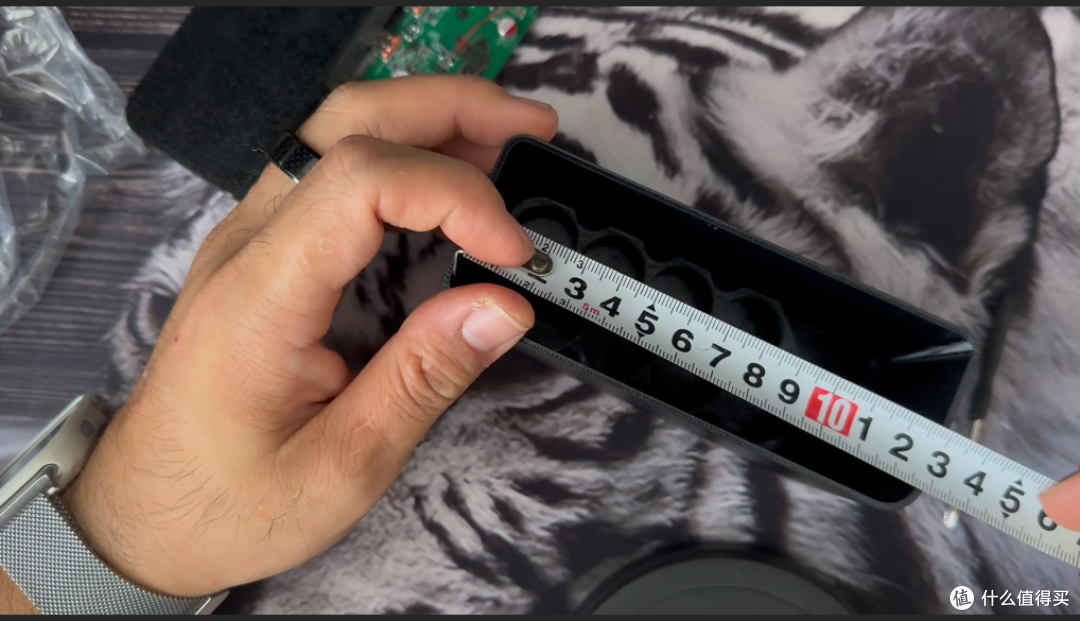

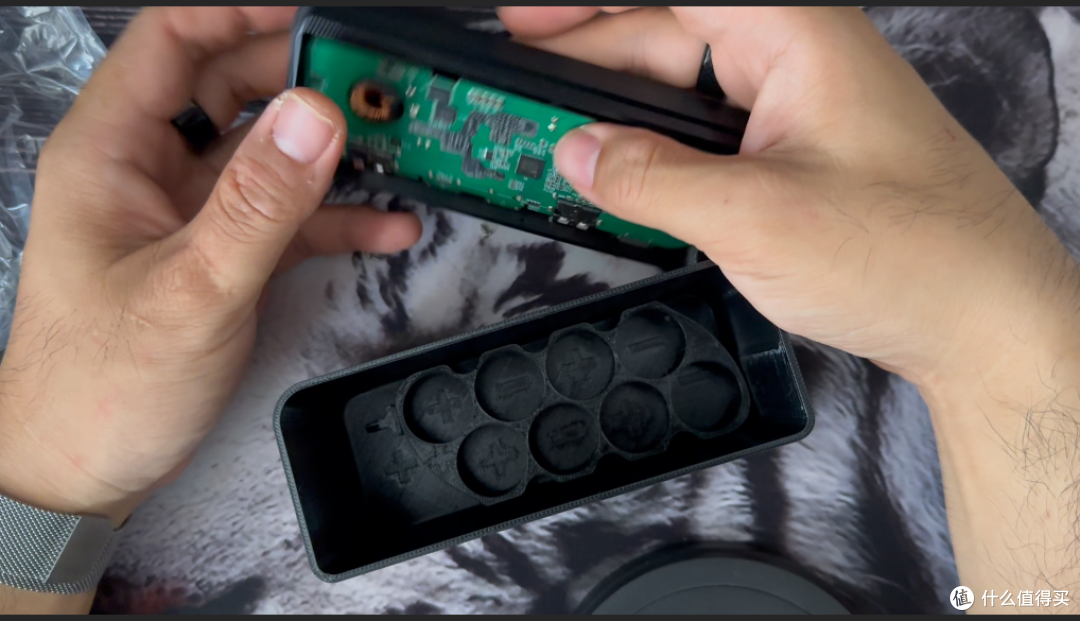

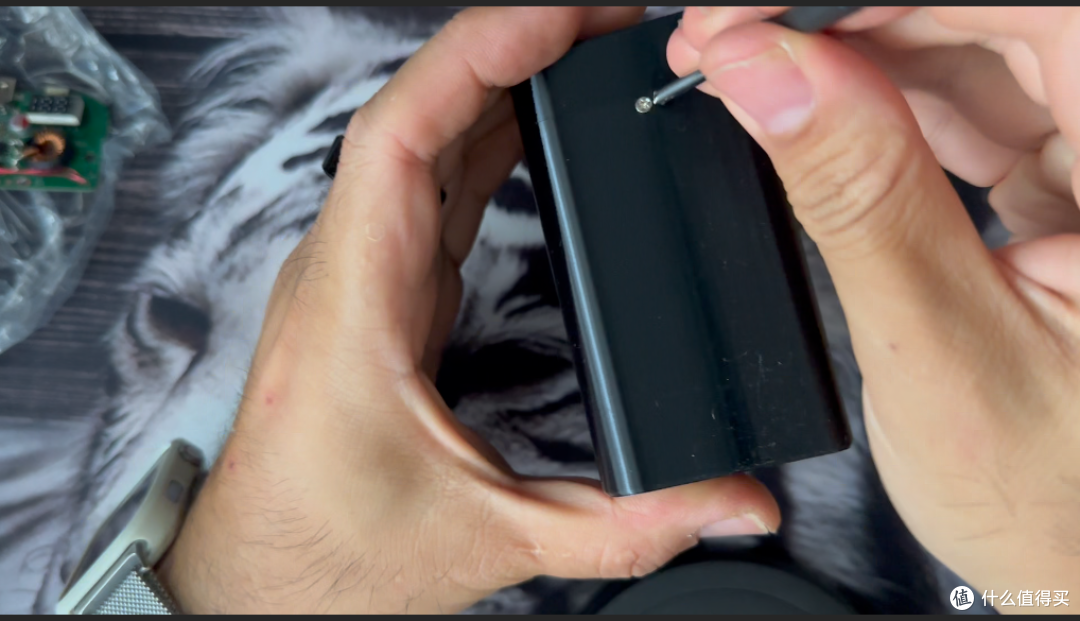

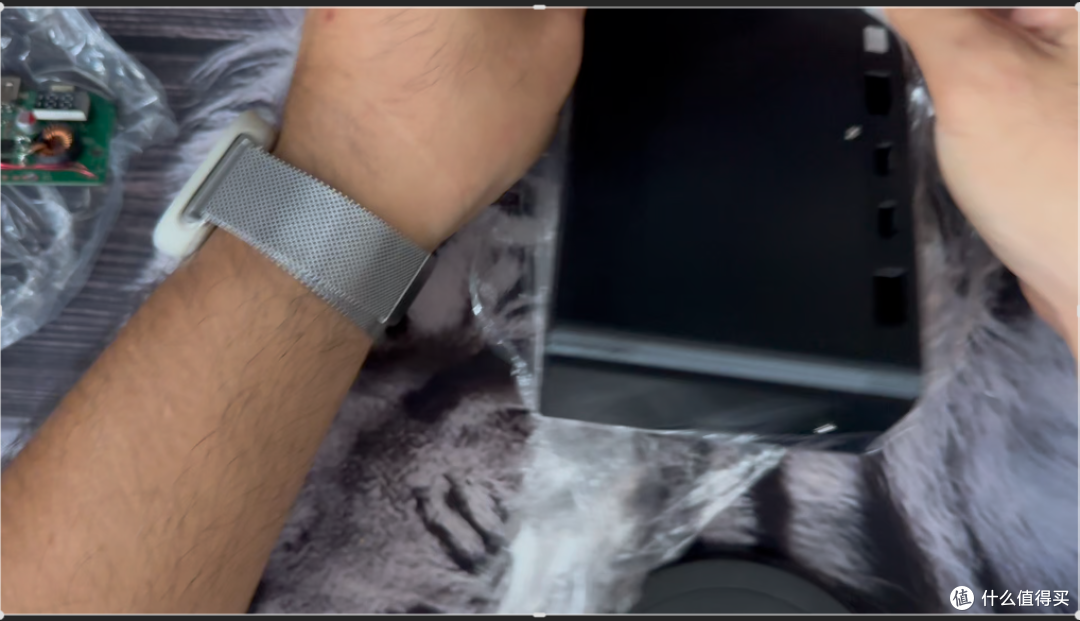

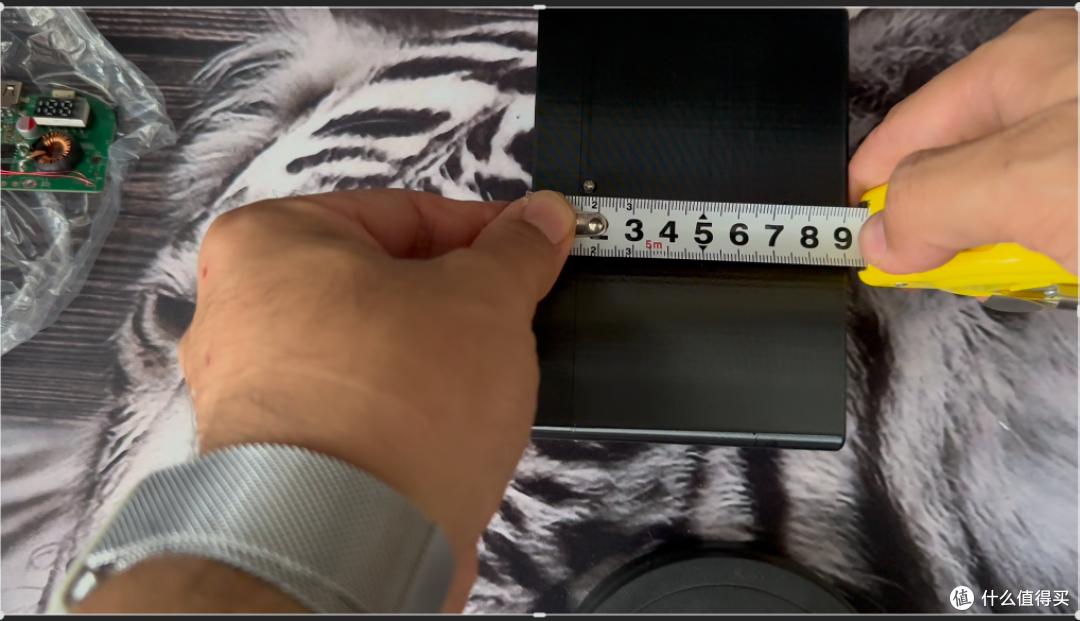

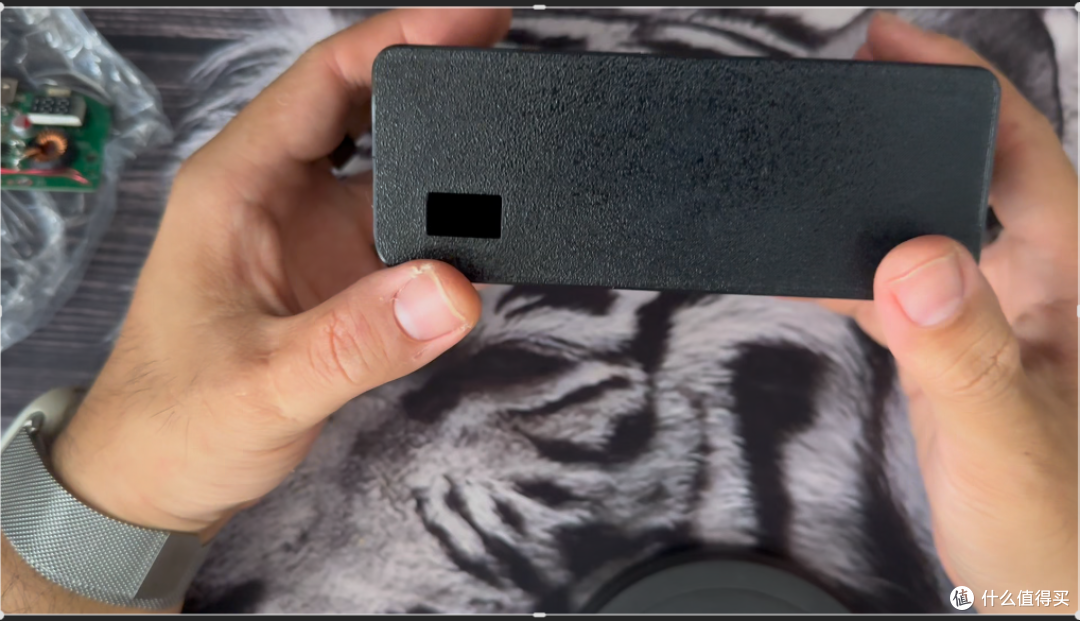

拆开黑色外壳，盒子正面预留小孔，用来放置数码电量显示屏。拿出卷尺，我们实测外壳外部尺寸：外壳高度约4厘米，整体长度约10厘米，宽度约5厘米，壳体整体偏宽。拧下外壳全部固定螺丝，取出内部组件。盒子内部带有电池支架卡扣，用来固定21700电芯。

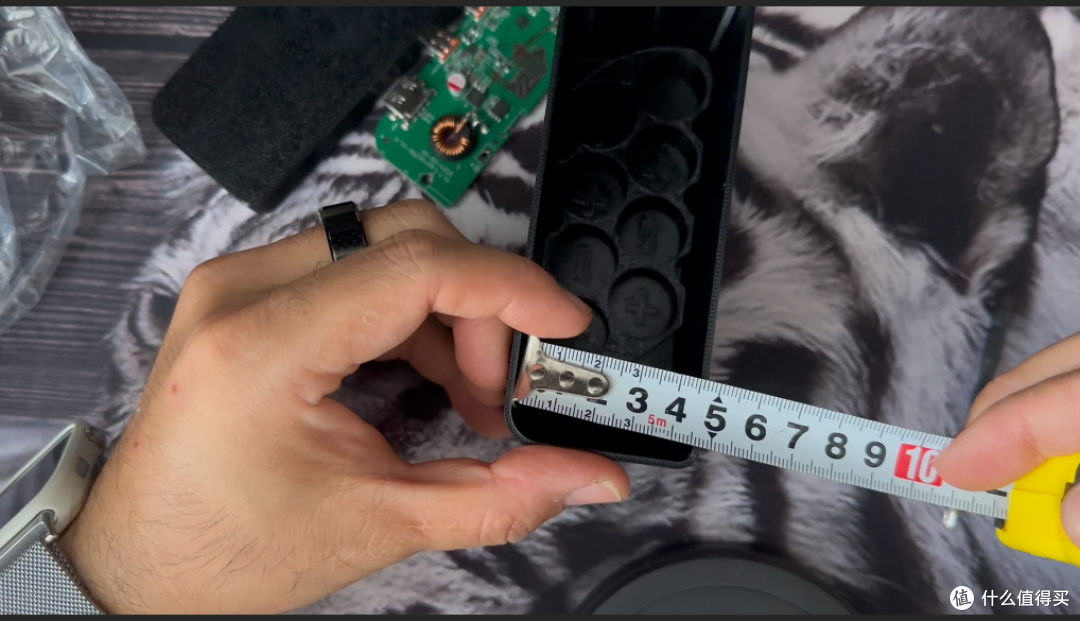

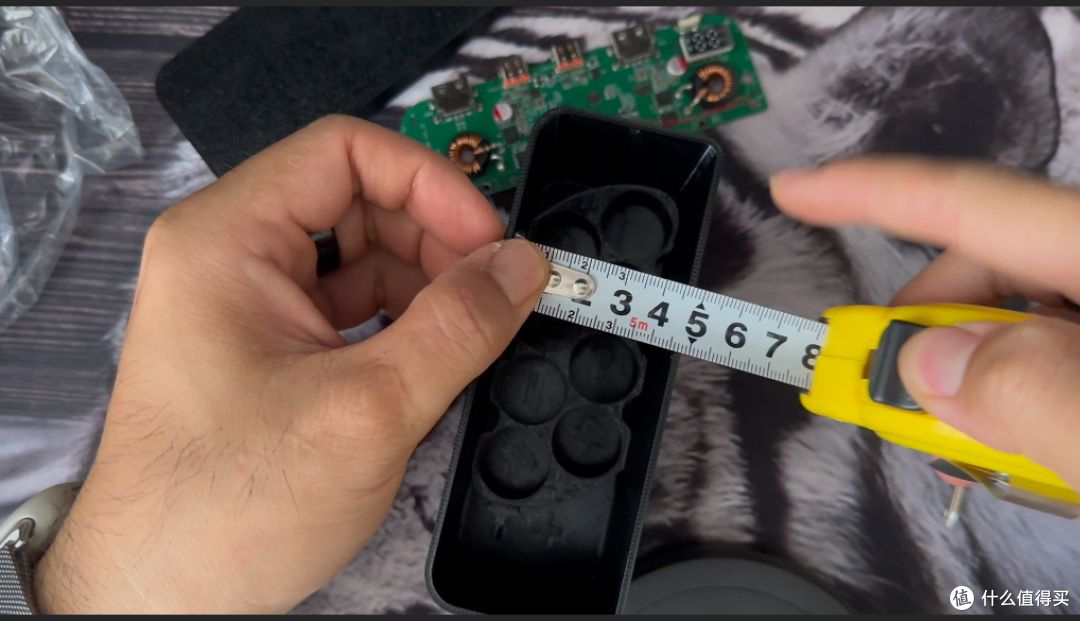

继续测量壳体内部尺寸，壳体内宽约7.8厘米，壳体内部长度约9厘米，高度余量充足，电芯不会出现超高卡壳的问题。我们测量壳体所有尺寸，最主要目的，就是后续选购保护板的时候，精准匹配尺寸，保证组装顺利。

主板拆解，硬件方案与做工分析

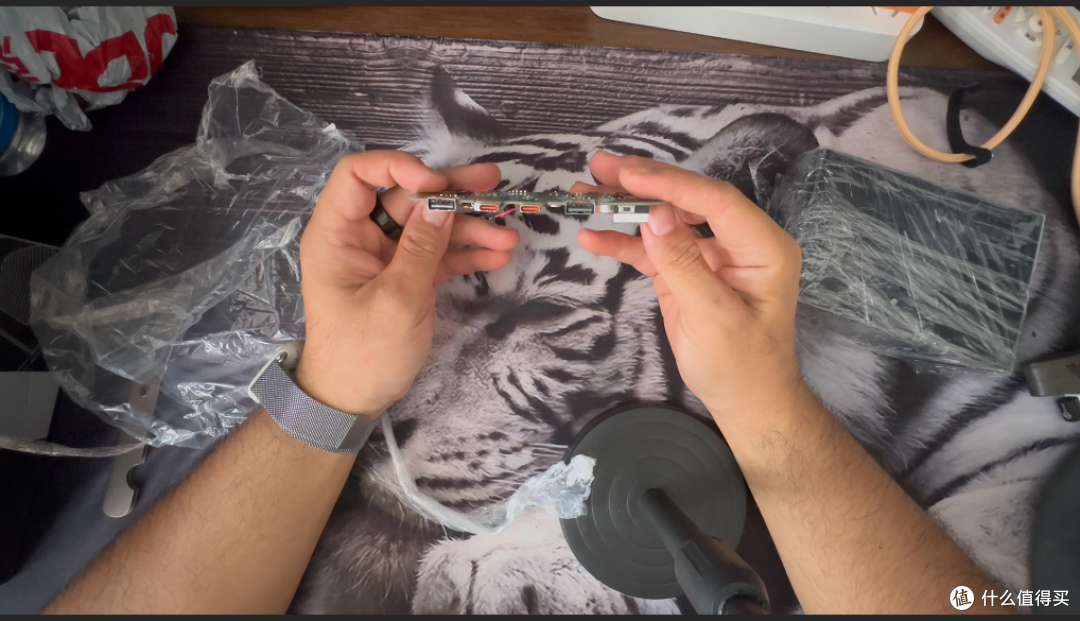

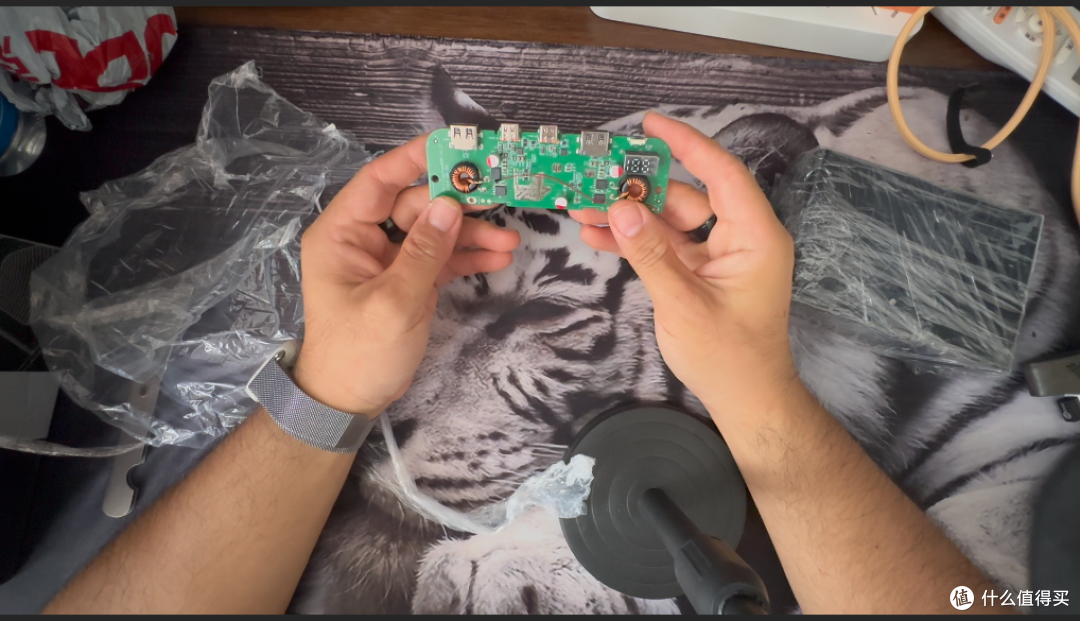

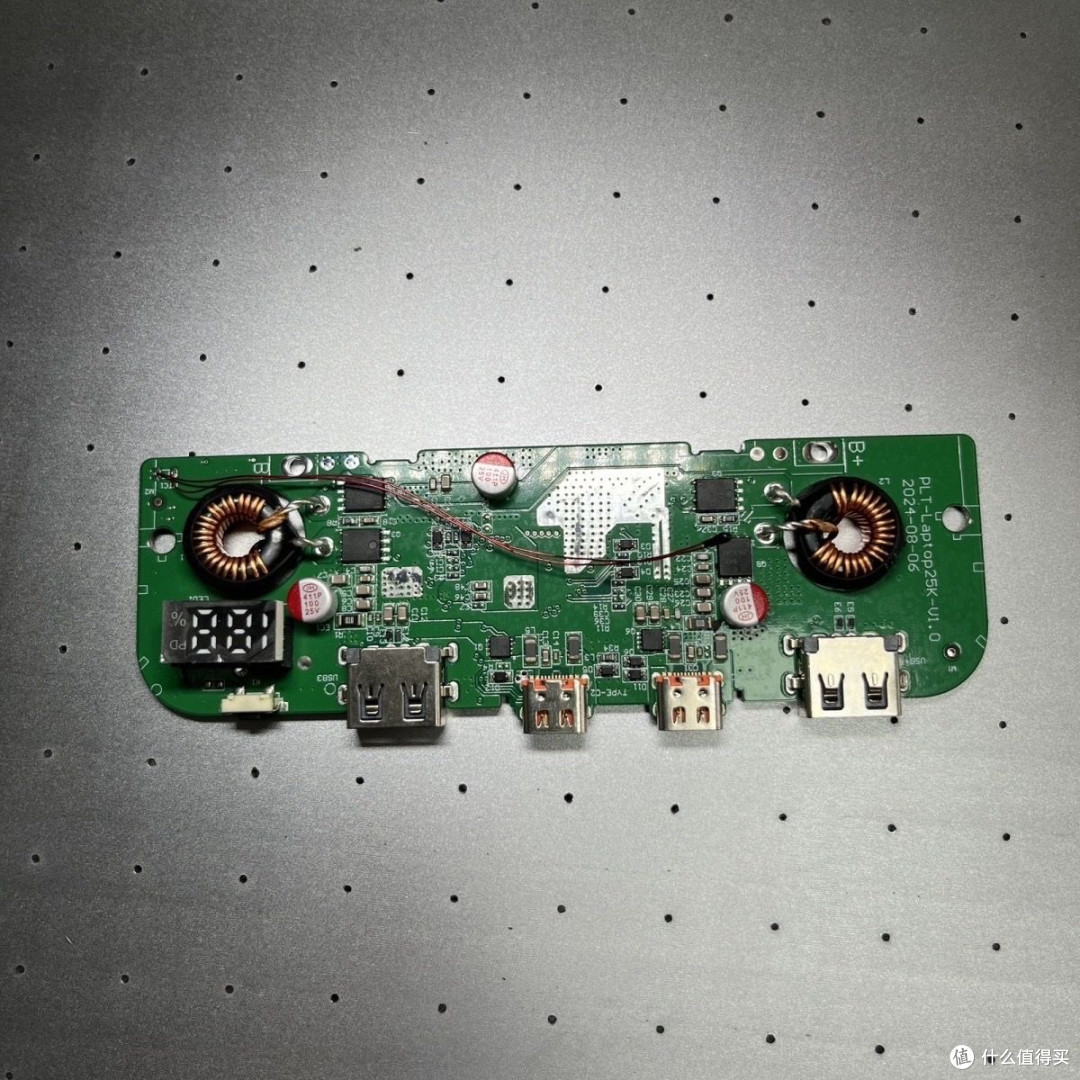

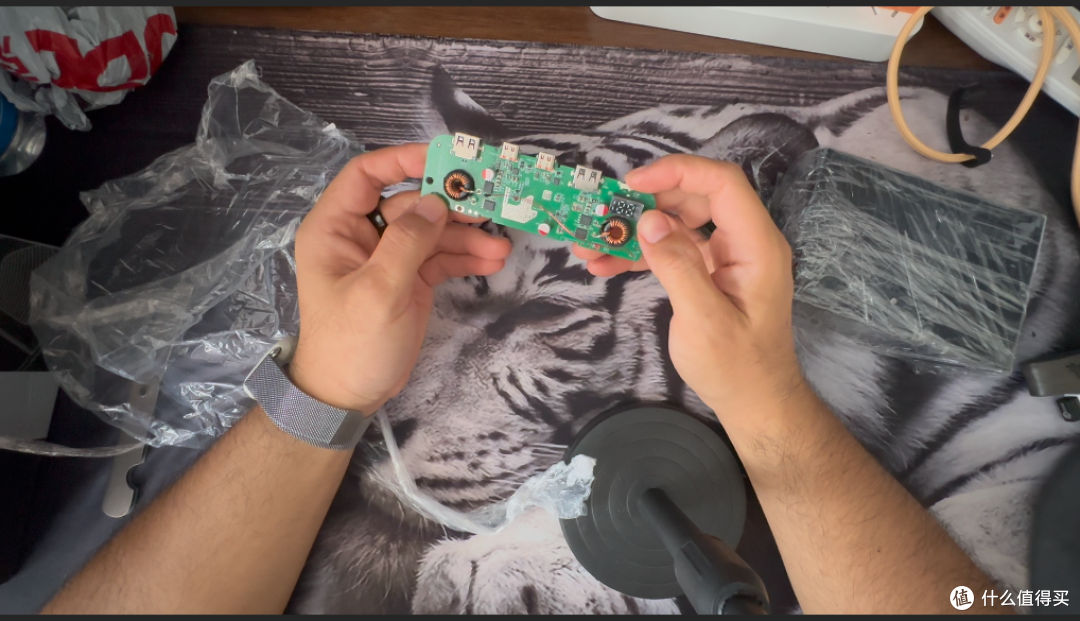

打开外壳，套件的核心就是这块PD100W升压主板。PCB丝印型号PLT-laptop25K-V1.0，生产日期2024年08月06日。板子左右两侧各搭载一颗大功率功率电感，是双向升降压方案的核心元件。板上排布多颗MOS管、稳压电容，配套数码管显示屏，可以实时显示电压、剩余电量。

主板接口布局一共4个输出端口：左右两路USB-A输出口，中间两个Type‑C接口。双C口全部支持PD双向快充，官方标称最高PD100W输出。板子B+、B-焊盘用来接入4串21700锂电池组，重点提醒：主板本身不带电芯保护功能，必须搭配4串锂电池保护板使用，这是整套套件最关键的安全要点。

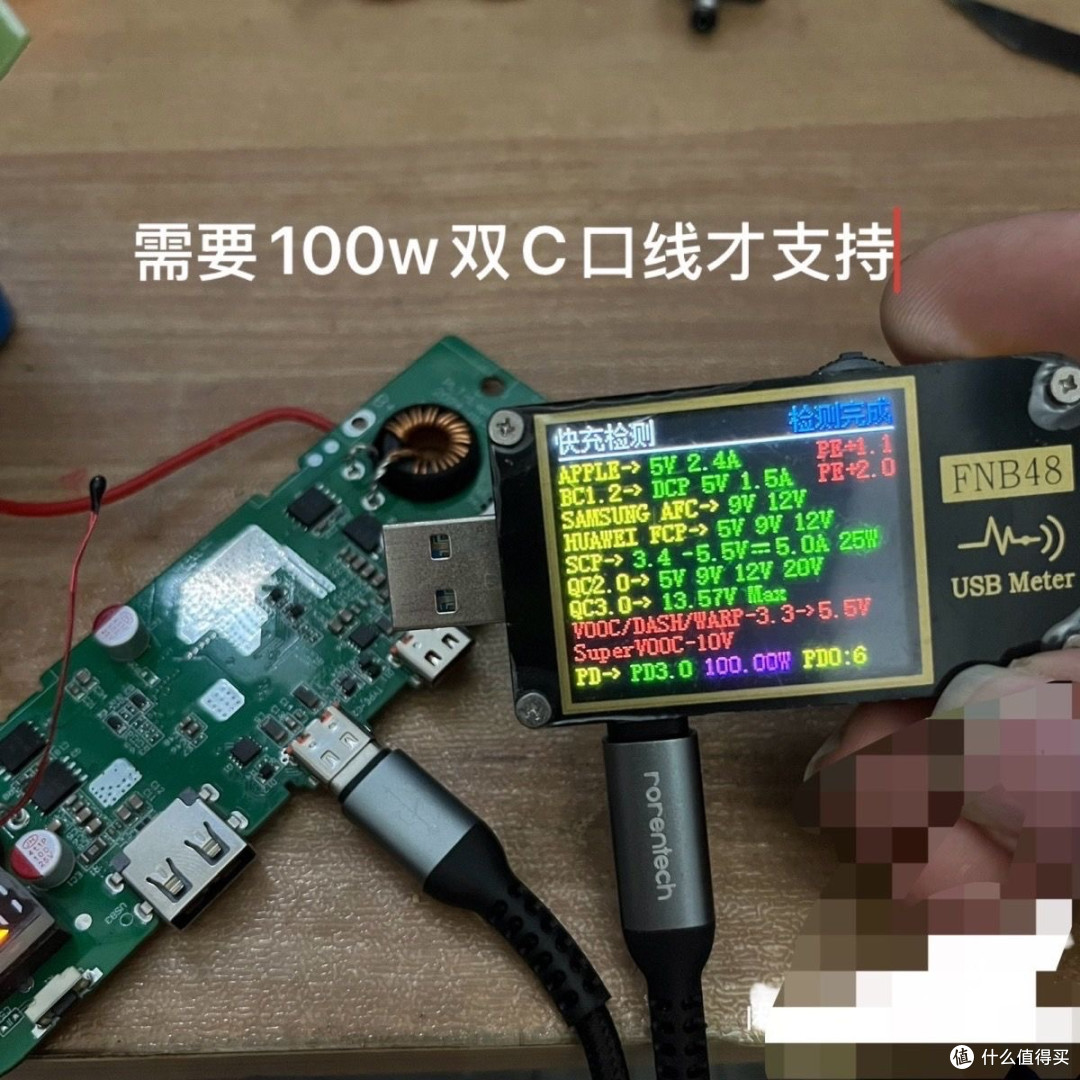

根据商品详情里的协议测试图，这块PD100W主板用FNB48功率机检测，支持快充协议非常齐全：APPLE、BC1.2、三星AFC、华为FCP、SCP、QC2.0、QC3.0，VOOC、DASH、WARP，PD3.0 PDO最高档位100W。想要完整跑满100W功率输出，必须搭配100W规格双C快充线。

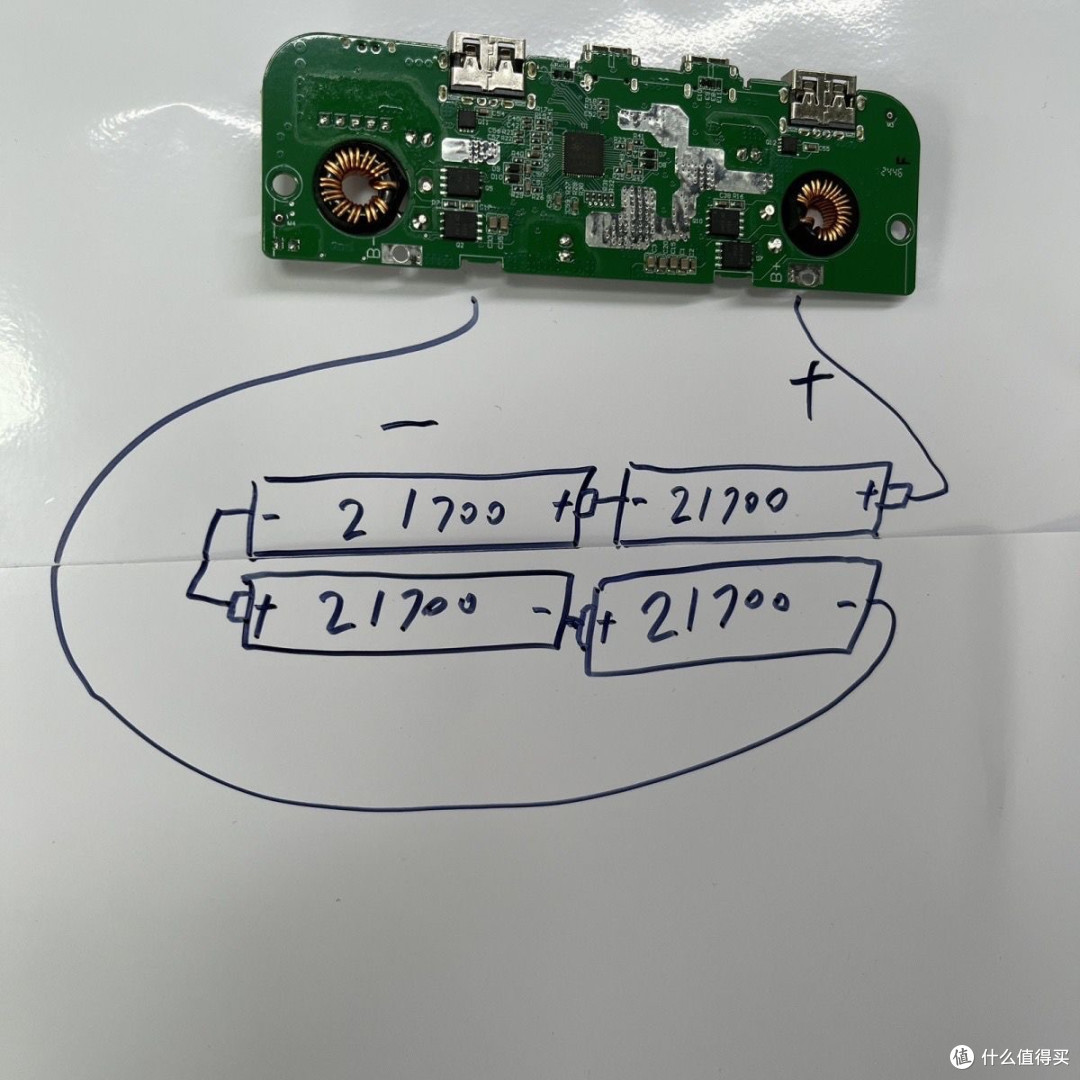

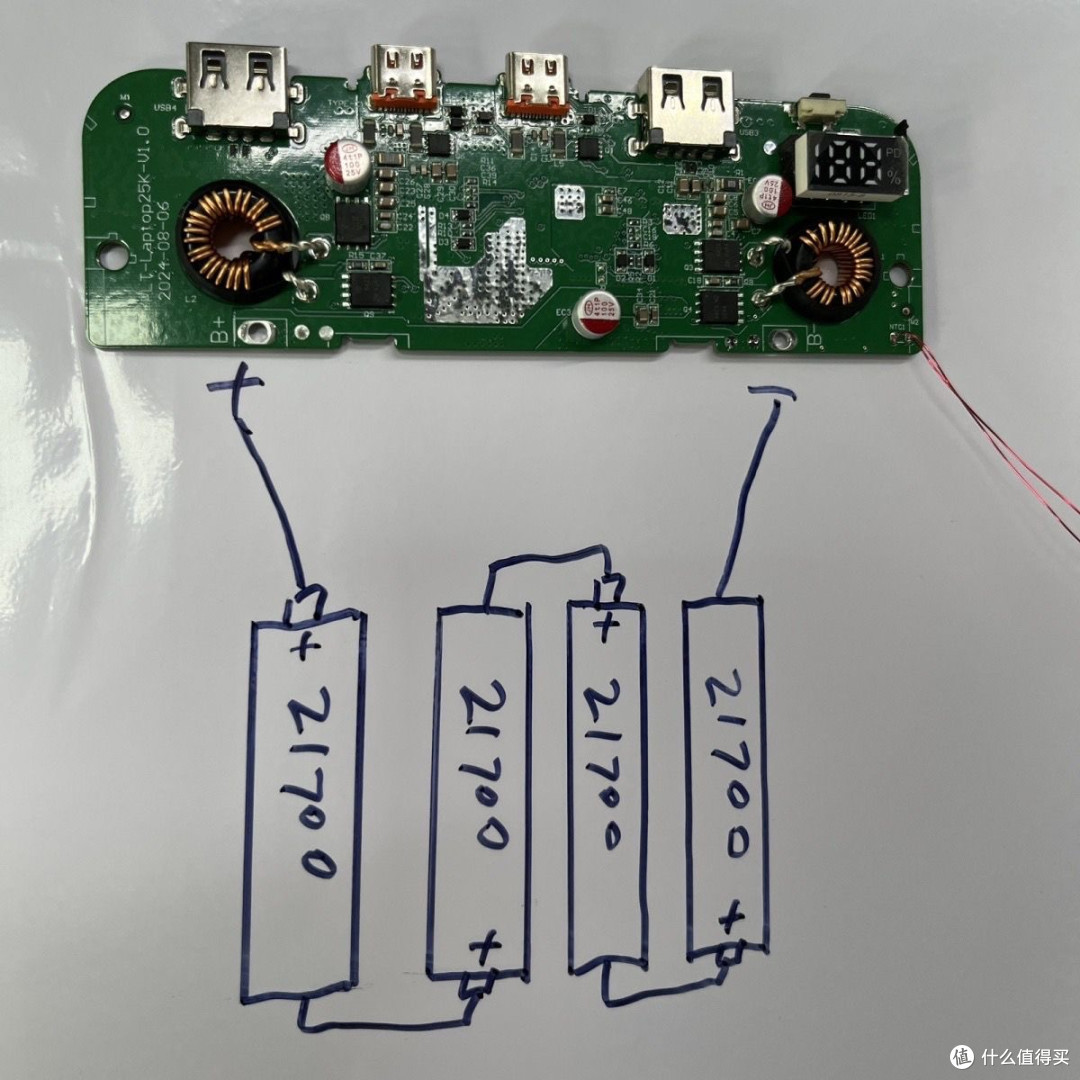

套件采用4串锂电池方案，接线逻辑为四颗21700电芯串联。4串锂电满电电压16.8V，主板内部做升降压转换，对外输出5V、9V、12V、15V、20V多档电压，以此实现PD100W快充。按照接线示意图，四颗21700电芯首尾串联，电池组总正、总负接到主板B+、B-焊盘。电池组回路中间，必须加装4串锂电保护板，用来防止过充、过放、过流。如果省略保护板，存在很大安全风险。

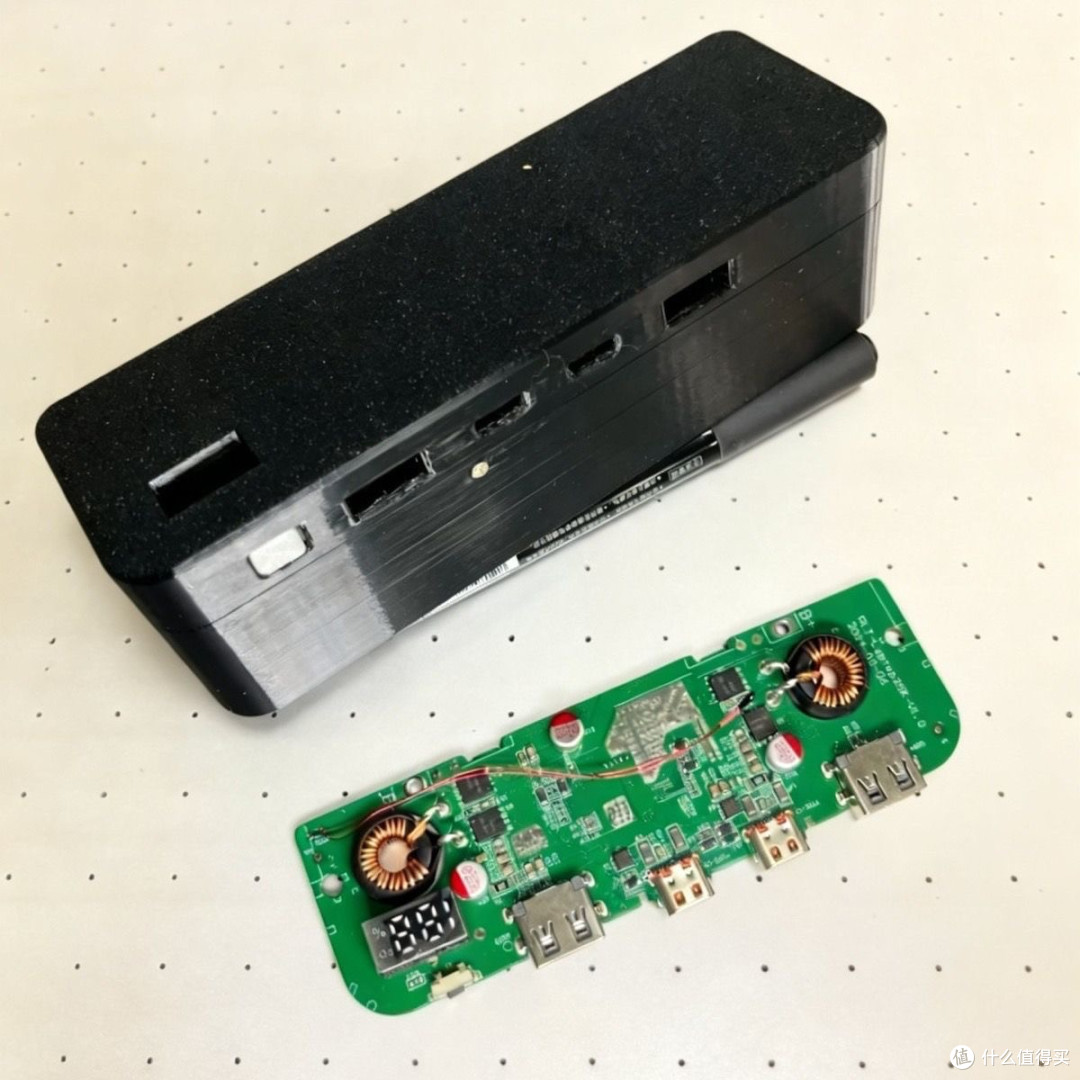

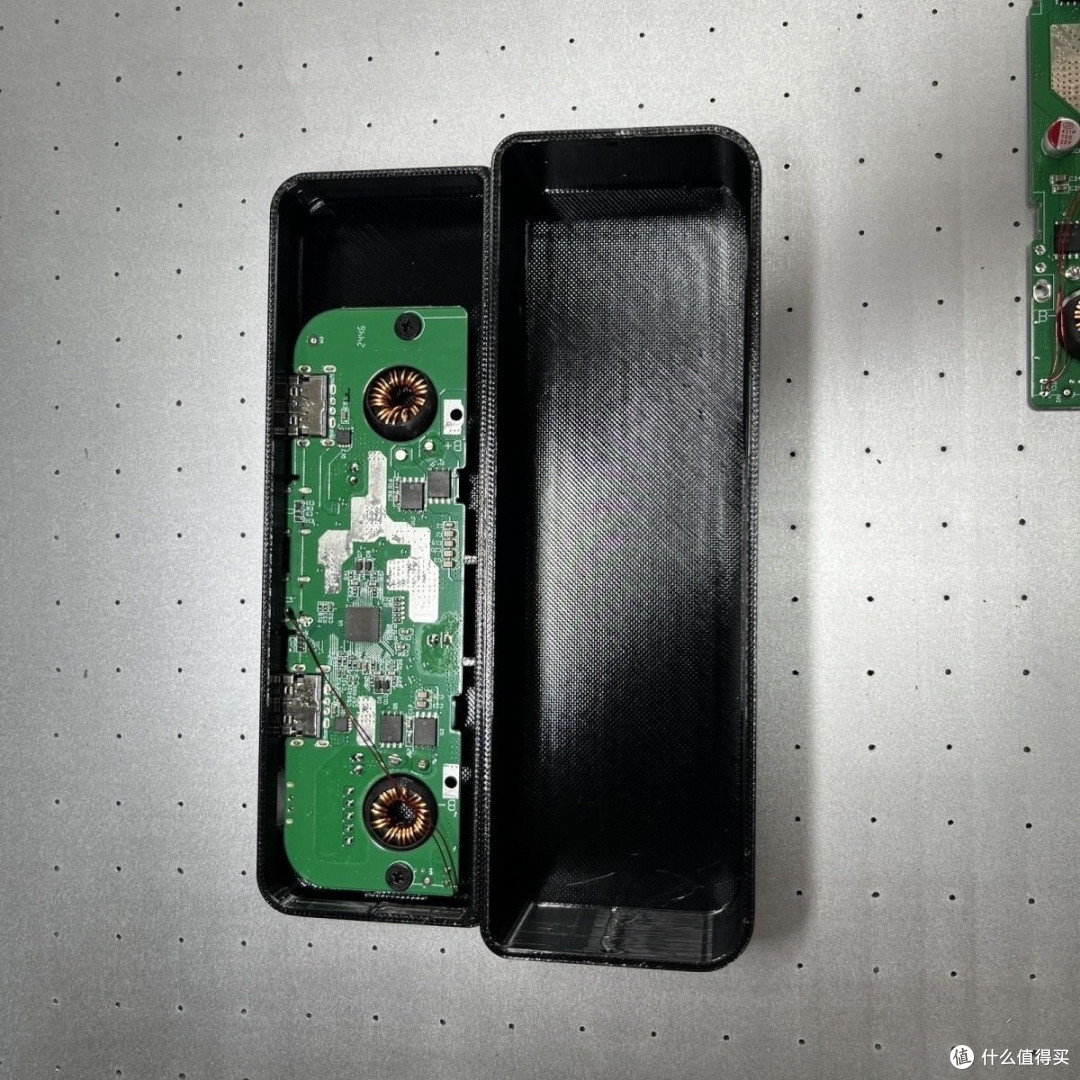

将主板放入3D打印外壳，PCB可以完美卡入壳体内部，组装完成之后，数码显示屏会露在外壳正面，组装完成就是一台DIY自制100W大功率充电宝。

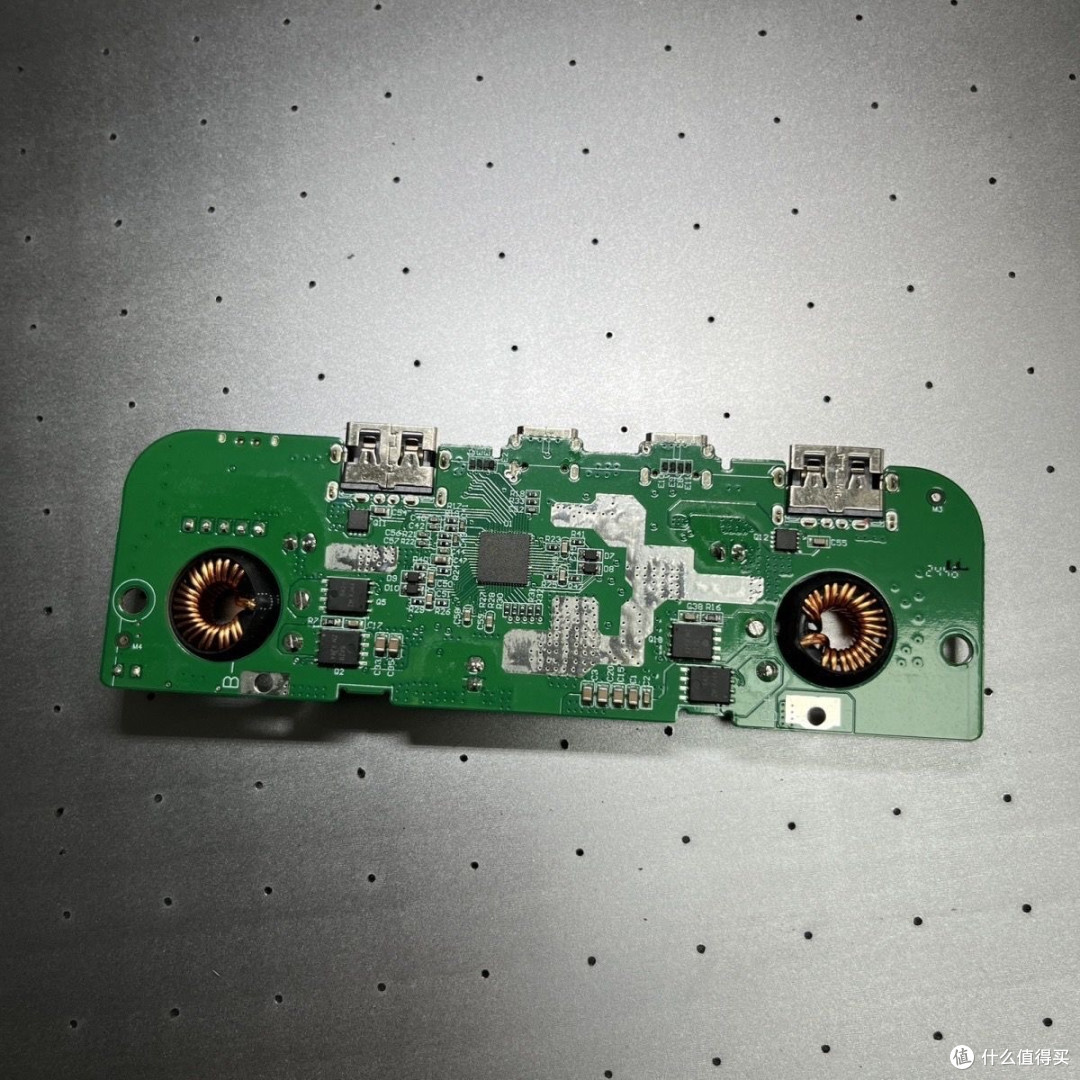

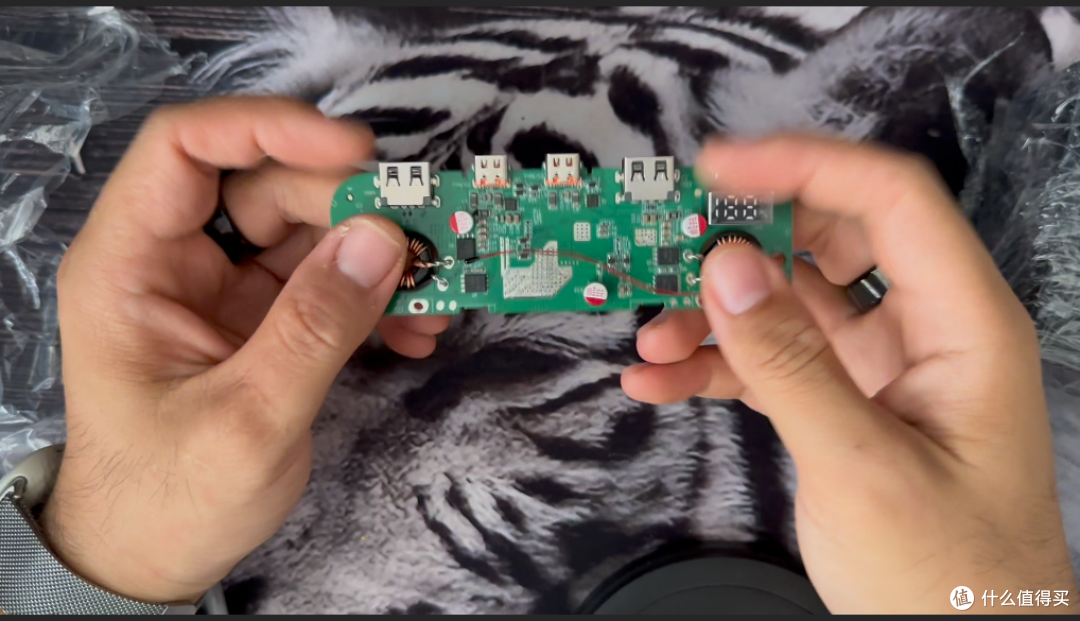

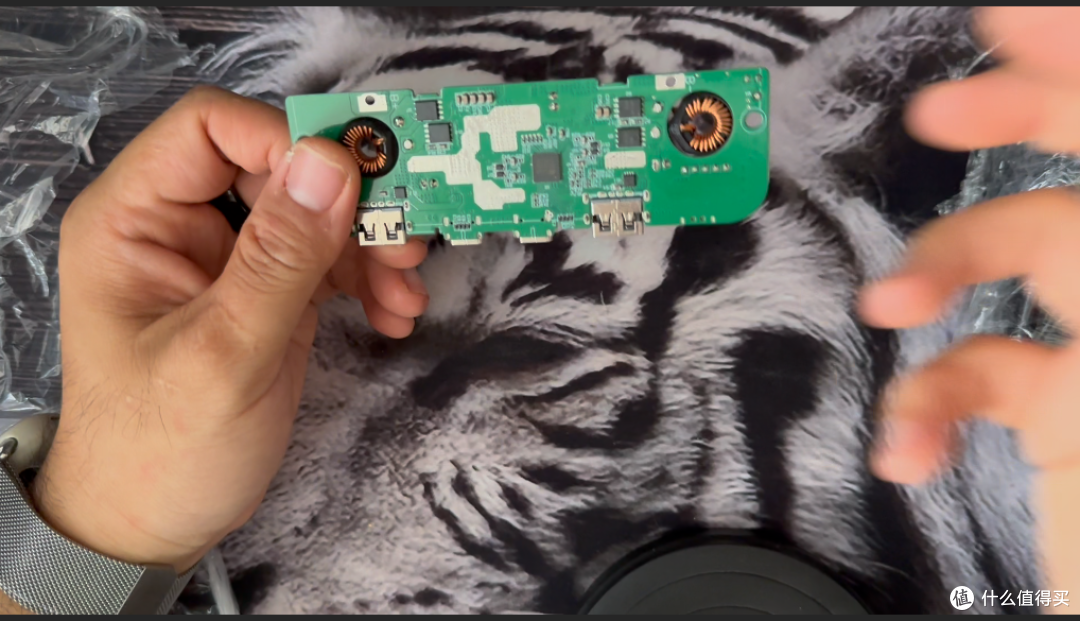

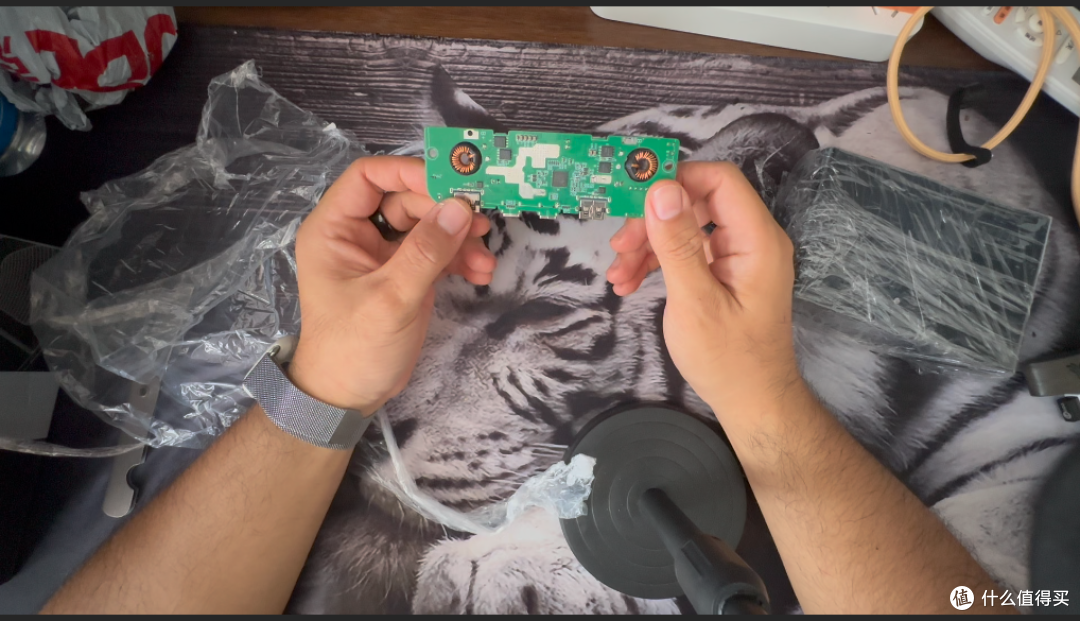

把主板拿出来细看，PCB是绿色板材，左右两颗带铜线圈的功率电感，负责电池电压升降转换。板上布满MOS管、电源管理芯片，大面积铜箔用来辅助散热。大功率放电工况下，散热能力，直接决定这块板子能不能稳定跑满100W。

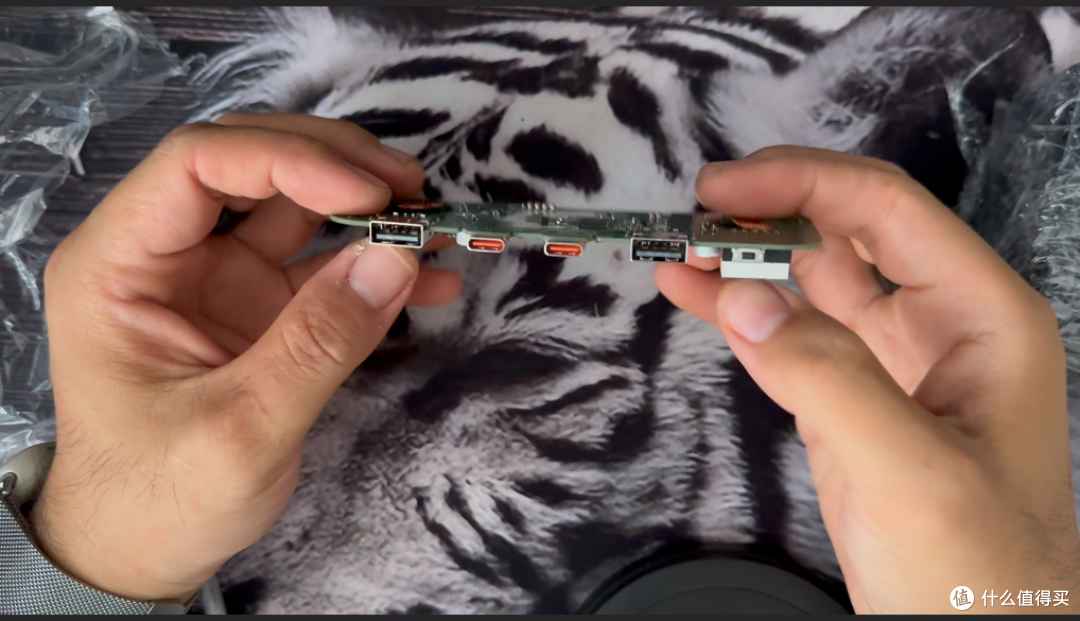

翻到接口面，两个红色胶芯Type‑C口，两个黑色USB‑A口。双C双向快充，既能外接充电器给电池组充电，也能对外输出PD100W；A口负责普通手机、耳机这类设备快充，支持多设备同时输出。板子角落预留显示屏焊盘，焊接屏幕之后，实时查看电量与输出功率。

主板背面同样布满贴片元件，焊点工整，线路分区清晰。DIY套件最大乐趣，就是自己挑选电芯，亲手组装一台百瓦充电宝。但是这里要严肃提醒，锂电池DIY存在不小风险，电芯选型、点焊、绝缘处理每一步都不能马虎，操作不当会出现电芯过热起火隐患，新手朋友一定要充分学习相关知识之后，再尝试动手。

套件综合评价与风险提示

整体来看，这块板子属于双升降压电感大功率充电宝公版主板，双C口双A口，电路元件齐全，焊点规整，滤波电容、功率管配齐，没有大面积空料位，PCB做工属于公模套件中等偏上水平。

短板同样很突出：套件不含电池，电芯、保护板都需要单独采购。外壳内部空间紧凑，满载工作发热压力不小，后期组装，一定要做好散热处理。拿到套件第一感受，这东西属于DIY爱好者的“土炸弹”。主板没有内置电芯保护，电芯、保护板全部需要自行采购焊接。新手焊接操作一旦失误，电芯极易出现过充过热，安全风险很高。

我媳妇的想法很简单，给我整套套件，就是让我拿起电烙铁动手实操，练习焊接。既然安排好了，那只能硬着头皮开工。后续我会慢慢采购电芯与保护板，一步步完成组装。全程使用K2功率仪、FNB48功率计，完成协议、纹波、功率完整实测。

这个套件我打算分两期内容，两天给大家完整测试。大家可以蹲后续组装与实测内容，不过也不用过度期待，套件我早就组装完成，后面直接上功率仪实测数据，看看这个号称PD100W的DIY充电宝套件，到底是神器还是大坑。

最后聊个有意思的小插曲，媳妇下单套件的时候，商家留言：亲，这只是主板盒加外壳。看到这句话我有点感慨，难道女生就不能玩电子套件，不能折腾DIY电源？硬件拆解组装的乐趣，并不是男生专属，这种刻板印象其实没必要。

竖起大拇指，我媳妇真疼我，又给我找事干了，我爱她。我太爱她了。

温馨提示：本文仅为爱好者DIY套件评测，锂电池组装存在安全风险，不推荐新手直接上手操作。
