内存延时压到38ns！技嘉 B560M AORUS PRO AX 开箱简测

创作立场声明：听说B560主板可以超频内存了，而且性能还不俗，于是我就找朋友要了张B560M主板来测试一下，果然出乎意料！

各位朋友大家好，我是吃瓜大师，欢迎收看本篇文章。本篇文章我将为大家带来一款基于Intel新一代主板芯片组B560制作的主板——技嘉 B560M AORUS PRO AX。如果最近有购机计划的，想上11代酷睿CPU的朋友，可以看一看这篇文章，能对你的选购有一定的参考。

技嘉雪雕B560MAORUSPROAX主板支持WiFI6/3060TI/3070/10400F/10600KF/10700F(IntelB560/LGA1200)1298元京东去购买

这次Intel先于11代酷睿桌面CPU发布了H510、B560以及H570和Z590芯片组。这样操作看似和之前没什么区别，但实际上还是有比较大的变化的。最让人兴奋的就是B560芯片组开放了内存超频，玩家不需要再受CPU和芯片组的限制，可以让内存工作再更高的频率上，获得更多的性能。

既然是针对11代酷睿桌面CPU发布的，那么它肯定主要是适应的是11代酷睿桌面CPU的特性，比如PCIe 4.0。B560芯片组TDP为6w，支持双通道内存，可以扩展最多12条PCIe 3.0通道（CPU直连的是PCIe4.0）。除开有6个SATA 3.0接口以外，还可以支持到最多2个USB 3.2 Gen 2x2 (20Gb/s) 接口、4个USB 3.2 Gen 2x1 (10Gb/s) 接口，或者最多 6个USB 3.2 Gen 1x1 (5Gb/s) 接口，以及12 USB 2.0 接口。扩展能力相比前代有了显著的提升，至此也让其价值提升明显，以至于可以让技嘉 B560M AORUS PRO AX支持到破千的价格。

大家会不会为B560买账我们先不谈，借此机会我们先来开箱这块技嘉 雪雕 B560M AORUS PRO AX主板，然后再来一起测一测品一品B560M主板到底能不能买，或者适合哪些人买。

“B560M AORUS PRO AX”中“B560”代表其基于Intel B560芯片组，“M”说明这款主板的大小是MATX版型，“Aorus”代表是技嘉的高端系列，“PRO”则是代表高端型号，最后的“AX”代表这款主板支持802.11 ax 无线协议，也就是Wi-Fi 6。那么很显然，这款主板虽然使用了MATX版型，但不代表他就是一款低端入门的性价比型主板。

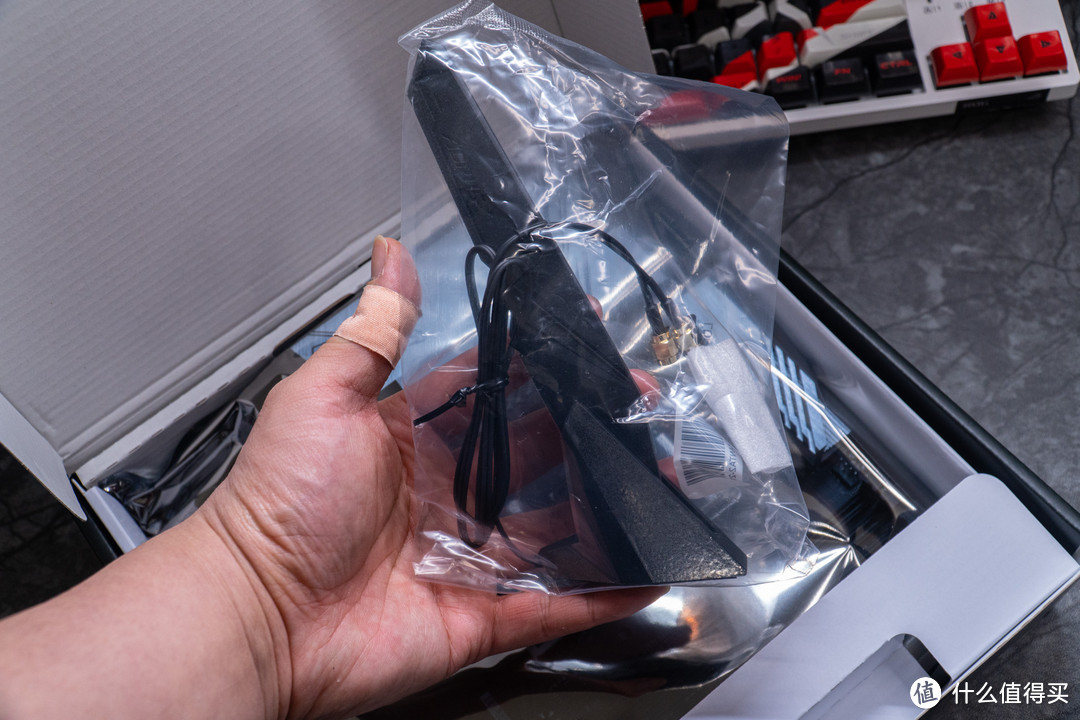

开箱方面，很显然B560M AORUS PRO AX并没有选择过度包装，也没有太多的附件，其中包含了一个带有磁吸功能的Wi-Fi天线，支持2T2R可以实现mimo功能；此外还包含了两个SATA数据线，一个AorusLOGO的贴牌，以及驱动光盘和说明书。我个人建议，为了环保可以把驱动光盘换成二维码贴在包装上，甚至说明书也可以如此。

不过说明书用实体也不是不可以，方便用户在没有其他设备的情况下进行翻阅进行故障的判断。说到说明书，在我拿到手的时候我还真看了一下，主要是看看这张主板对于PCIe通道的分配，以及对于CPU支持的具体情况。比如，因为11代酷睿桌面CPU增加了4条存储专用的PCIe 4.0通道，所以主板上有一个M.2接口对于10代酷睿桌面CPU是无用的，这些在说明书上都会说明。

不得不说技嘉应该是唯一一个对于主板PCIe通道分配有具体说明的厂家，虽然对于小白这些都没啥用处，但是对于需要完整利用主板性能的用户，这个配置图可以帮助其优化扩展设备的使用，或者在购买时避免扩展兼容性的问题。

OK，我们再来看看B560M AORUS PRO AX的主体。通过图片我们不难发现这款主板的在重要区域覆盖了大面积的金属用于散热，整体以直线条为主，表面有拉丝工艺，外观符合当下的审美。虽然基板使用了黑色，但是考虑板型小，用其搭配出一套银白色主题的主机相对还是比较简单的。

对于主板供电部分大家都非常的关心。B560M AORUS PRO AX提供了一个8PIN的CPU供电接口，12+1相DrMOS直出式数字供电，与并联或者倍相供电不同，每相供电直达CPU核心，官方号称最高可提供600A的电流，这个是非常恐怖的。参考10系/11系酷睿桌面CPU，而且B560不能超频CPU的特性，这款主板支持到10900K和11900K在供电方面是没有任何问题的。

B560M AORUS PRO AX拥有4条内存插槽，最高支持128GB内存。主板说明书并没有给出它的最高频率支持，只有匹配CPU的频率支持，不过后面内容我会进行测试。另外，这款主板支持Un-buffered的ECC内存，但是它会工作在 non-ECC模式下。此外它的内存插槽采用两端翘起的形式，我个人觉得，这样的形式虽然比单边翘起的形式在某些时候减小对内存的损伤，但在B560M AORUS PRO AX这款主板上并不合适，这一点我们一会儿再说。

B560M AORUS PRO AX提供了两个M.2 NVME硬盘位。带金属散热片的是直连CPU的，可以支持PCIe Gen4，不带金属散热片的是PCH（南桥）芯片组扩展出来的，只支持PCIe Gen3。刚才在说明书那段就和大家说了，直连CPU的这个只能支持酷睿11代桌面处理器，如果你使用的十代酷睿那么就只能接在主板下面那个不带散热片的接口上，也就是说如果你使用的十代酷睿这张主板就只有一个M.2接口。

说到PCIe，B560M AORUS PRO AX有一个PCI-E X16，一个PCI-E X1以及一个PCI-E X4（PCIE X16长度）。可以说PCI-E X1的接口显然是在安装了显卡之后就会被遮挡，我认为可以把PCI-E X1的接口和显卡接口位置调换一下会更好，而且还会避免另外一个问题（我们后面再说）。

除开PCI-E扩展，B560M AORUS PRO AXB560M AORUS PRO AX提供了USB3.0、USB 3.2、USB 2.0全方位的扩展，可以满足绝大多数高端机箱的扩展需求，对USB数量有要求的用户非常友好。除开USB，B560M AORUS PRO AX还提供了4PIN的RGB和3PIN的ARGB接口，并且在主板右上角和下方两处各一个，一共4个接口。此外，有一点好评，那就是6个SATA接口不再和M.2接口冲突，任意链接全部可用。

在主板的下方，B560M AORUS PRO AX还有许多扩展接口，比如THB_C1/THB_C2雷电子卡扩展接口，TPM通信模块扩展接口，清除CMOS（BIOS）接针，以及免开机刷BIOS的QFLASH_PLUS按键等等一应俱全。

IO接口方面，B560M AORUS PRO AX采用一体式IO面板，接口包含了6个USB 2.0接口，一个PS/2接口，Wi-Fi天线接口，1个DP1.2接口、1个HDMI 1.4接口，一个USB3.2 Gen2 Type-A接口(10Gbps)，一个USB3.2 Gen2x2 Type-C接口(20Gbps)，2.5GbE以太网接口，2个USB3.2 Gen1 Type-A接口，以及6个音频相关接口，这个规格还是非常不错的。

无论是正面还是反面，都能反映出B560M AORUS PRO AX的做工是有相当水准的，针脚长短一直，焊点均匀，板层厚实，线路清晰，其他的不说综合以上规格，算是一款1200元主板级别主板应有的水平。

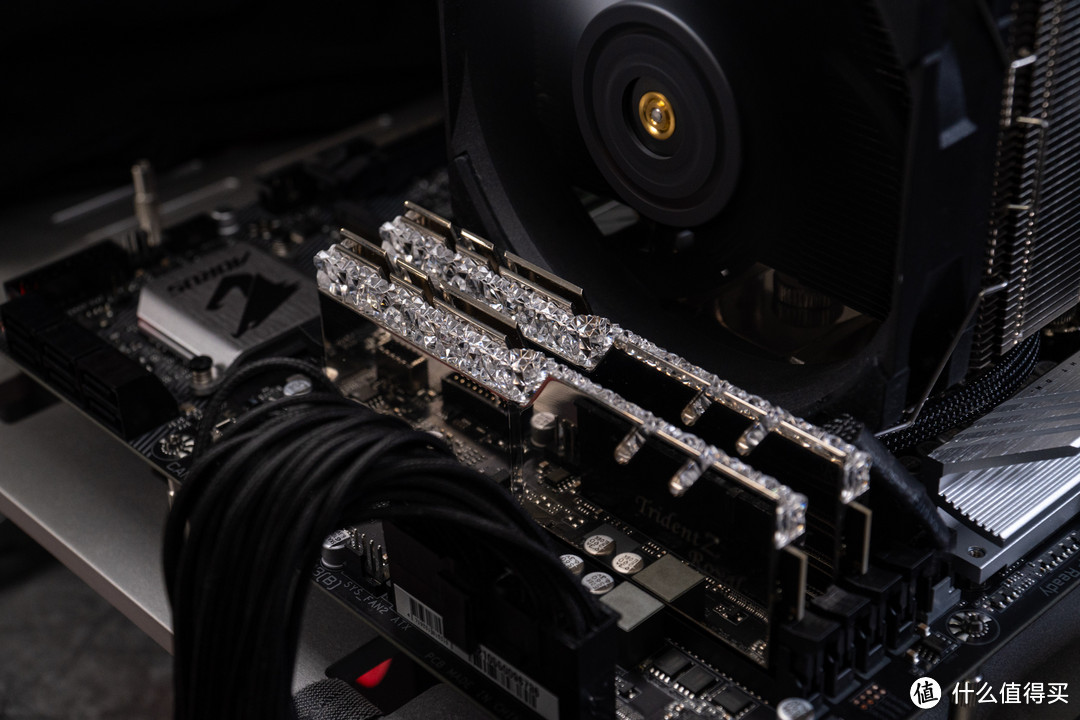

OK，多的就不说，下面我们就上机看一看这款主板到底如何。这次测试我使用的是Intel Core i7 10700K处理器，G·Skill Trident Z Royal DDR4 4000 CL15 8GBx2（三星B-DIE）的内存，金士顿KC2500 2TB固态硬盘，以及利民的TS120mini散热。

这里要说一个在安装中会出现的一个小问题。各位仔细看下图，因为显卡插槽太靠上了，而内存插槽又是双卡子设计，这就造成在安装了显卡的时候内存无法非常顺利的取出。如果用户装机一次点亮就还好，毕竟也不是经常要拔插内存。但是万一内存有问题要排除故障，这就会变的比较麻烦。所以我说如果PCI-E X1的槽位能和显卡槽位换一个位置会更好。

那么我们二话不说，先默认状态烤个机。在FPU烤机测试中，我们可以看到10700K最终在接近70℃左右的温度下运行在了4.5GHz左右，功耗保持在125W左右。通过对记录文件的分析，开启测试后10700K频率保持在4.7GHz全核心（140W），3分钟之后掉到了4.5GHz~4.6GHz之间跳动。通过这一点判断，B560M AORUS PRO AX 一阶段功耗控制约140W，二阶段功耗控制在125W。

有朋友肯定会抱怨所谓的“降频”，无可厚非。不过其实你只需要在BIOS里面设置一下就可以让他不降频。我把CPU的核心电压降低到1.25v，其他不动然后再进行烤机。这个时候我们的10700K就可以工作再65摄氏度4.7GHz左右了，功耗只有121W。也就是说只要不突破它的功耗限制就不会发生降频。

这个时候又有朋友会说了，那么如果我拿一个10900K装到这个主板上再降压都会被限制睿频的提升？没错，但是还有其他办法，那就是解锁功耗墙。在BIOS中找到“进阶处理器设置”，然后找到“TurboPower限制”，然后把功耗限制1/功耗限制2都设置到较高的值，对于10代酷睿 220W以上就足够了，当然也可以直接设置到最高，然后再把电流极限也拉高，可以直接到256。

那么这个时候也是可以稳定运行在4.7GHz的，只不过功耗和温度都有所提升。如果各位使用的是10900K或者11900K/11700K的话可以参考以上两种方法进行设置，解锁功耗墙的同时适当降压获得更低的功耗和温度。

有人肯定会担心降压会影响稳定性和单核心最高睿频，这个是没有错的，所以我说“适当降压”，大家可以0.01的幅度降压然后反复测试找到自己CPU的“甜蜜点”（每个CPU体质不尽相同）。我降压1.25v时单核心性能时稍稍有点落后，但是多核心相差很少的：

降压1.24v▼

解锁功耗墙▼

通过烤机后热成像仪检测，这三种状态下据没有超过60℃的原件暴露在外。散热片的温度更是低于40℃，而这个时候室温也不是很低，也有20℃左右。这个温度是非常低的，按照经验这张主板12相直出供电让10900K释放100%的性能显然不成问题，毕竟也不能超频。

全默认状态▼

降压▼

解锁功耗墙▼

OK，B560M AORUS PRO AX这款主板是想上啥U就上啥U，所以大家不用担心这个方面，下面我们来说说超频。这次我用来做超频测试的是G·Skill Trident Z Royal DDR4 4000 CL15 8GBx2（三星B-DIE）内存，超频性能还是可以的，那么在这张主板上能有一个什么样的水平呢？首先给大家看看XMP的结果：

说实话，我是没有想到能XMP直接点亮，大家可以看到这个xmp的4000MHz频率的速率还是挺正常的，不过因为只是尝试超频，所以并没有做稳定性测试。XMP非常顺利自然要看看这张主板搭配这套内存最高能到多少，经过简单尝试，最终在CL16时序的情况下可以到4533MHz的频率，延时低于40ns，速率也有了非常明显的提升。

本来4000MHz频率我都觉得非常欣喜了，没想到最终可以到4533的频率，内存性能提升幅度非常不错，这个速率和延时也是相当爆炸的存在。而且之前我还看过有人在这套板子上超到了DDR4 4700的频率，回头有空折腾一下看看我这对条子能不能也到这个水平。

不过，话说回来，我的DDR4 4533的数据要比这个套4700频率的要好看少，光延时就要低10ns！那么，这么高的提升有什么用呢？下面我简单给大家做两个测试，你们就知道内存频率提升幅度能给某些应用带来多大的提升了。

►7z 基准测试

DDR4 2933 CL15（10700K在B460上的极限内存频率）▼

DDR4 4533 CL16▼

►WinRAR 基准测试

DDR4 2933 CL15（10700K在B460上的极限内存频率）▼

DDR4 4533 CL16▼

内存频率提升虽然在很多游戏和应用中并没有实际效果体现，但与此同时在某些游戏和应用中就能体现出来，这个和CPU超频的效果是类似的，有用肯定有用，就看你用不用的到。当然，更先进的芯片组、更贵的内存条也是成本，而这些成本，因为每个人需求和想法都不一样，这一点我不知可否。

OK，这款主板简单开箱和测试就到此结束了，下面我来和大家说说我个人的相关感受。首先，我得说B560M AORUS PRO AX是一款非常不错的主板，做工颜值品质以及性能我都觉得非常不错，在MATX主板中绝对是数一数二的，完全就是按照最*级11代CPU的标准去的。而且它的BIOS的改进，虽然和其他两家在逻辑上还是有所区别，但并没有以前那么难用了，常用的选项很容易就可以找到。

但是你要问我是不是推荐这款主板的话，我现在不好给出评论，还是要等11代酷睿桌面处理器出来之后才好给出意见。如果11代酷睿桌面处理器价格是走低的，那么我认为B560非常合适，这款售价1200元的B560主板也是可以推荐的。但是如果11代酷睿桌面处理器性价比维持和10代酷睿一个水平，那么1200元的价格还是高了一些。

虽然十代十一代可以混用主板，十代也可以在B560上获得更好的内存性能，但是我也不推荐十代酷睿使用B560主板。PCIe4.0与直连CPU的存储扩展等等，很显然B560是为11代准备的，十代没办法利用这些。当然，如果非要这么选择也不是不可以。

说到PCIe 4.0我突然记起来技嘉好像也有SSD，我上京东看了一下，果然推出了PCIe 4.0的盘，一款带散热片叫“金雕”，还有一款不带散热片叫“黑雕”，读写速率标称是5000/4400和5000/250。价格不是很贵，属于较便宜的PCIe 4.0固态。

技嘉（GIGABYTE）AORUS系列 1TB SSD固态硬盘GEN4雕盘 M.2接口 pcie4.0系列1799元京东去购买

技嘉（GIGABYTE）AORUS系列 500GB SSD固态硬盘GEN4黑雕盘 M.2接口 pcie4.0系列789元京东去购买

至于这个固态值不值得买呢，等我有机会摸到了再告诉各位，这次就不置可否了。OK，肯定还有未尽之处，如果对此有意见或者建议欢迎评论区交流，感谢大家收看，我是吃瓜大师，我们有缘再见！
