支持锰酸锂电池充电，九号电动自行车1080W新国标充电器拆解

前言

充电头网拿到了九号电动自行车的新国标充电器，这款充电器输出功率为1080W，最大充电电流为20A，最高输出电压为54.4V。充电器配有新国标输出端子，具备通信功能，设有两根电力插针和四根通讯插针。

在充电器与电池连接后，充电器不会为电池充电，只有在充电器和电池进行通信，完成握手，确认充电器支持为连接的电池充电后，才会开启输出为电池充电。得益于通信功能的加入，这款充电器支持为锰酸锂电池、磷酸铁锂电池、三元锂离子电池充电。

同时充电器还可以根据不同容量的电池，调节输出电流，从而满足不同种类，不同容量的电池使用。充电器整体采用铝合金外壳，设有散热格栅，并配有散热风扇降温。下面就带来九号电动自行车新国标充电器的拆解，一起看看内部的设计和用料。

九号电动自行车1080W新国标充电器开箱

九号电动自行车新国标充电器采用瓦楞纸盒包装，包装盒印有ninebot九号商标和充电器示意图。

包装盒侧面标注了充电器的名称和参数。

包装盒内部设有珍珠棉包裹缓冲。

取出充电器，电源线与机身为线体分离设计，可根据使用场合更换不同长度的电源线。

充电器机身一览，机身顶部设有盖板，通过螺丝固定。

充电器机身一端设有提手，通过螺丝固定。

盖板上印有九号logo。

盖板中间位置设有进气格栅，内部设有散热风扇。

充电器整体为铝合金外壳，上方设有散热格栅。

机身底部粘贴充电器铭牌，四角设有凸起防滑垫和固定螺丝。

充电器参数特写：

产品名称：电动自行车锂离子电池用充电器

型号：DZL483005

额定输入电压：220V~ 50Hz

额定输入电流：5.4A

额定输出电流：20A

额定输出电压：53V

最高输出电压：54.4V

执行标准：GB 42296-2022

适配电池类型：锰酸锂电池、磷酸铁锂电池、三元锂离子电池

制造商：南京博兰得电子科技有限公司

生产厂：奇普电源（常州）有限公司

中国制造

充电器输入端设有品字电源插座，通过螺丝固定。

输出端设有输出线缆和充电指示灯。

线缆抗弯折保护座子通过螺丝固定。

充电指示灯特写。

新国标输出端子特写，为锂离子电池插头，采用两根电力插针和四根通讯插针的形式。通讯插针用于充电器与电池通信，完成握手后，确认充电器可以为电池充电后，才会开启输出为电池充电。

电源线通过捆扎固定。

电源线为三脚国标插头，来自领亚，规格为10A 250V。

电源线另一端为品字插头。

测得电源线长度约为152cm。

测得充电器输出线长度约为85cm。

测得充电器机身长度约为225mm。

测得充电器机身宽度约为107.6mm。

测得充电器机身厚度约为72.3mm。

测得充电器重量约为2759g。

九号电动自行车1080W新国标充电器拆解

看完了九号电动自行车充电器的外观展示，下面就进行拆解，一起看看内部的方案和用料。

首先拧开充电器盖板的固定螺丝，拆下盖板。

在盖板内部设有散热风扇和散热格栅。

拧下固定螺丝，拆下充电器后盖，内部PCBA模块与外壳之间通过灌封胶填充，提升散热性能和耐候性。

充电器后盖通过导线连接接地。

切掉充电器两侧外壳，清理掉填充的导热胶，拧下固定螺丝，从壳体中取出PCBA模块。

铝合金壳体对应PCBA模块粘贴绝缘硅胶片导热。

散热风扇导线通过外壳开孔连接。

PCBA模块背面也粘贴绝缘硅胶片导热，边缘设有绝缘麦拉片。

电源输入线设有磁环抑制高频干扰。

输出线通过螺丝接线柱连接。

LED指示灯通过插接件连接，通信线设有绿色磁环抑制干扰。

测得PCBA模块长度约为210mm。

PCBA模块宽度约为88mm。

PCBA模块厚度约为37.4mm。

PCBA模块正面一览，左上角设有小板，焊接安规X2电容和共模电感，下方焊接共模电感和安规X2电容。右侧设有PFC升压电感，薄膜滤波电容和继电器小板。中间位置焊接高压滤波电容和谐振电容，谐振电感和变压器。

右侧上方设有控制小板，下方设有辅助变压器，控制输出的继电器小板，右下角设有滤波电容和滤波电感。

PCBA模块背面一览，右侧上方设有整流桥，下方设有两颗LLC开关管。中间位置设有PFC开关管和整流管，左下角设有两颗整流管。对应PFC电感，谐振电感和变压器位置镂空降低厚度。

通过对PCBA模块的观察发现，九号1080W电动自行车充电器采用PFC+LLC架构，输出通过肖特基二极管整流，还设有辅助电源用于充电器整机控制。下面就从输入端开始了解整个充电器的设计和用料。

输入端设有垂直小板，共模电感，保险丝和安规X2电容。

保险丝外套热缩管绝缘，规格为10A 250V。

安规X2电容来自六和电子，规格为2.2μF。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TGY2222ME。

共模电感采用漆包线绕制，包裹胶带绝缘。

小板焊接安规X2电容和共模电感。

小板背面连接走线特写。

安规X2电容来自华容，规格为1.5μF。

共模电感缠绕胶带绝缘。

整流桥来自达尔，型号GBJ1508，规格为15A 800V，采用GBJ封装。

PCBA模块侧面设有压敏电阻，PFC升压电感，高压滤波电容和控制小板。

压敏电阻来自久尹，型号14N511K，用于吸收过压浪涌。

薄膜滤波电容规格为2.2μF450V。

整流输出经过NTC热敏电阻小板，小板焊接继电器和NTC热敏电阻，通过焊接连接。

小板背面没有元件。

继电器来自松川，型号215HT-1AH-F-V，为密封型继电器，内置一组常开触点，触点容量为20A，线圈电压为12V。

绿色NTC热敏电阻用于抑制浪涌电流，型号SCK204。

PFC控制器来自德州仪器，丝印U28180，型号UCC28180，是一颗CCM模式的PFC控制器，芯片采用平均电流控制，具备逐周期过流保护，开关频率可设置，支持使用MOS和IGBT，采用SOIC8封装。

PFC开关管和PFC整流管特写。

PFC开关管来自东微，型号OSG60R099HSZF，NMOS，耐压650V，导阻108mΩ，采用TO247封装。

PFC整流管来自瞻芯，型号IV1D06010T2，为碳化硅二极管，规格为650V 10A，采用TO247-2封装。PFC开关管和PFC整流管引脚均套有磁珠，用于抑制高频干扰。

PFC升压电感采用磁环绕制，缠绕胶带绝缘。

薄膜滤波电容与高压电容并联，规格为450V1μF。

高压滤波电容来自大通电子，规格为420V270μF，两颗并联。

LLC控制器来自芯源系统，型号HR1001A，是一颗增强型LLC控制器，提供自适应死区时间调整和容性模式保护，芯片具备两级过流保护，内部集成自举二极管，具备远程开关控制和禁用功能，采用SOIC-16封装。

为主控芯片供电的滤波电容来自江苏法拉电子。

电解电容为FZR高频低阻长寿系列，规格为25V 100μF。

两颗LLC开关管来自东微，型号OSG60R099HSZF，与PFC开关管型号相同。

PCBA模块另一侧设有谐振电容，谐振电感，LLC变压器和输出滤波电感。

谐振电容规格为0.039μF1000V。

另一颗谐振电容规格相同。

谐振电感特写。

LLC变压器特写，磁芯缠绕胶带绝缘。

三颗光耦来自光宝，型号LTV1008，用于反馈控制。

两颗蓝色Y电容来自皓华电子，串联连接提升安全性。

两颗输出整流二极管特写。

整流二极管来自海矽美，型号MBR60150PT，为肖特基二极管，规格为150V 60A，采用TO-247AB封装。

输出端设有滤波电感，滤波电容，Y电容和接线柱，右侧设有控制小板。

输出滤波电感底部设有绝缘垫片。

输出滤波电容来自江苏法拉电子。

滤波电容为FZE高频低阻抗系列，规格为80V470μF。

12颗并联的MLCC电容用于输出滤波。

两颗4mΩ电阻并联，用于检测输出电流。

输出端设有一块继电器小板，并设有保险丝，用于输出控制和过流保护。

背面设有二极管，电阻等元件。

控制输出的继电器来自松川，型号215HT-1AH-F-V。

固态电容规格为220μF 25V。

用于输出过流保护的保险丝特写。

蓝色Y电容来自松田电子，容量为4700pF。

蓝色Y电容来自松田电子，容量为3300pF。

辅助电源芯片来自矽力杰，丝印CDN，内部集成开关管，采用SOP-8封装。

辅助电源变压器特写。

光宝LTV-1008光耦用于输出电压反馈。

固态滤波电容规格为220μF25V。

另一颗滤波电容来自艾华，规格为25V100μF。

控制板正面设有一颗MCU。

背面设有电压比较器芯片和收发器芯片。

MCU来自兆易创新，型号GD32F303CBT6，芯片内置Cortex-M4内核，主频达120MHz，具备128KB FLASH和32KB SRAM，支持PWM信号输出，采用LQFP48封装。

8.000MHz贴片时钟晶振特写。

收发器芯片来自德州仪器，型号SN75176A，用于5Mbps速率以下的RS485通信，芯片具备三态驱动器和接收器输出，具备单独的驱动器和接收器使能引脚，具备60mA驱动器输出能力，具备热关断保护，采用SOIC-8封装。

电压比较器来自意法半导体，为LM293系列工业级电压比较器，支持-40~105℃工作温度，采用SO8封装。

用于指示充电状态的双色LED特写。

光宝 LTV357T光耦用于状态检测。

意法半导体LM293双路电压比较器特写。

另一颗意法半导体LM293双路电压比较器特写。

滤波电容规格为220μF25V。

10μH绕线电感特写。

用于通信接口滤波的贴片共模电感特写。

双运放来自德州仪器，型号LM2904，是一颗标准双运放，支持3-36V工作电压范围，采用SOIC8封装。

一颗丝印128OS的芯片特写。

从壳体内部拆下散热风扇。

壳体内部散热格栅一览。

散热风扇来自昆山超频电子，型号OVC601512BP，规格为12V 0.2A。

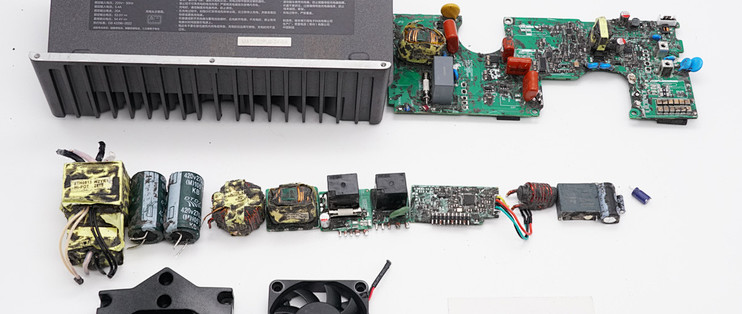

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上九号1080W电动自行车锂电池充电器的核心器件清单，方便大家查阅。

九号电动车新国标充电器具备1080W充电功率，最大输出电流为20A，最高输出电压为54.4V。充电器配有新国标输出端子，支持为锰酸锂电池、磷酸铁锂电池、三元锂离子电池充电。充电器机身采用铝合金外壳，并设有散热风扇降温。在输出端设有指示灯，便于了解充电状态。

充电头网通过拆解了解到，九号新国标充电器采用PFC+LLC拓扑，使用德州仪器UCC28180 PFC控制器搭配东微OSG60R099HSZF开关管和瞻芯IV1D06010T2碳化硅二极管。LLC使用芯源半导体HR1001A控制器搭配两颗东微OSG60R099HSZF开关管。输出采用海矽美MBR60150PT肖特基二极管整流。

充电器内部还设有一路辅助电源，用于为控制小板供电。控制小板使用兆易创新GD32F303CBT6 MCU进行通信功能和充电控制，德州仪器SN75176A用于通信收发。充电器采用铝合金外壳，PCBA模块通过螺丝固定，并采用导热胶灌封填充，提升散热性能，并配有散热风扇，适合大功率快充场合。
