为了散热彻底拼了！技嘉40周年款RTX 5080拆解：PCB上挖四个大洞

快科技7月28日消息，技嘉7月24日正式推出Aorus GeForce RTX 5080 Infinity Wood 40周年特别版显卡，主打木纹外观与专属散热设计。

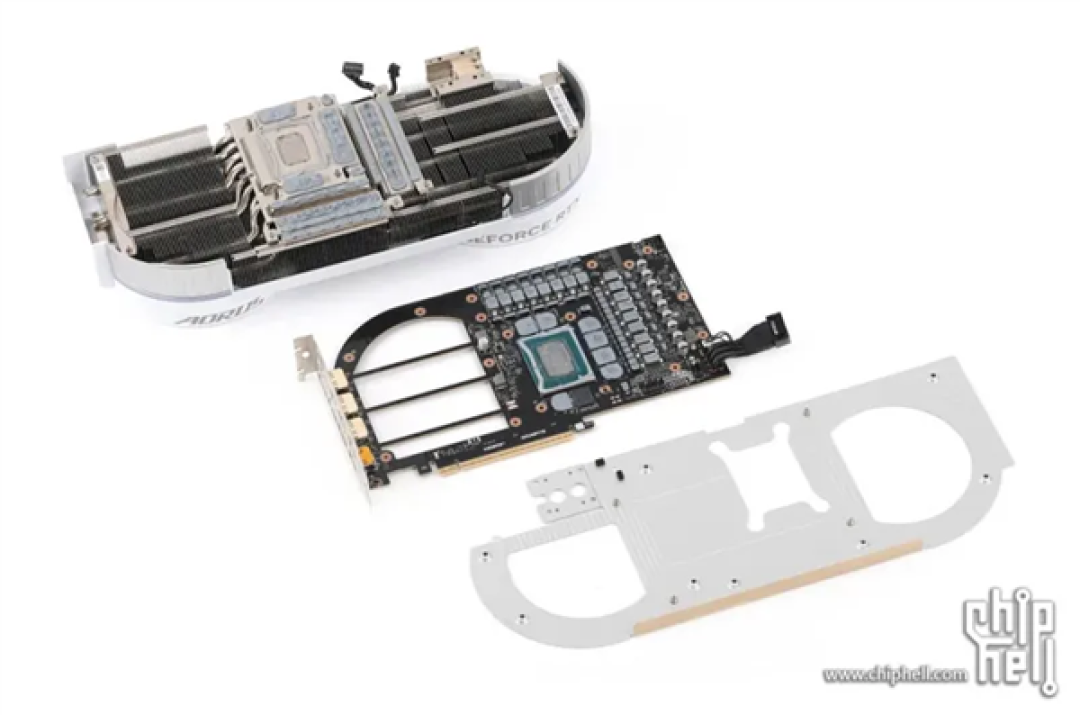

近期硬件社区Chiphell对其进行了拆解分析，根据拆解图显示，为了配合双通道散热系统实现气流穿透，该显卡的PCB采用了大面积镂空设计方案，在板体上留下了四个巨大的孔位。

这种设计在目前的RTX 5080非公版显卡中属于首创，虽然英伟达原厂的RTX 5090 Founders Edition也追求类似的双向进出风效果，但公版采用的是复杂的三片式PCB拼接方案，而技嘉则是在单片式PCB上直接通过切割实现了物理镂空。

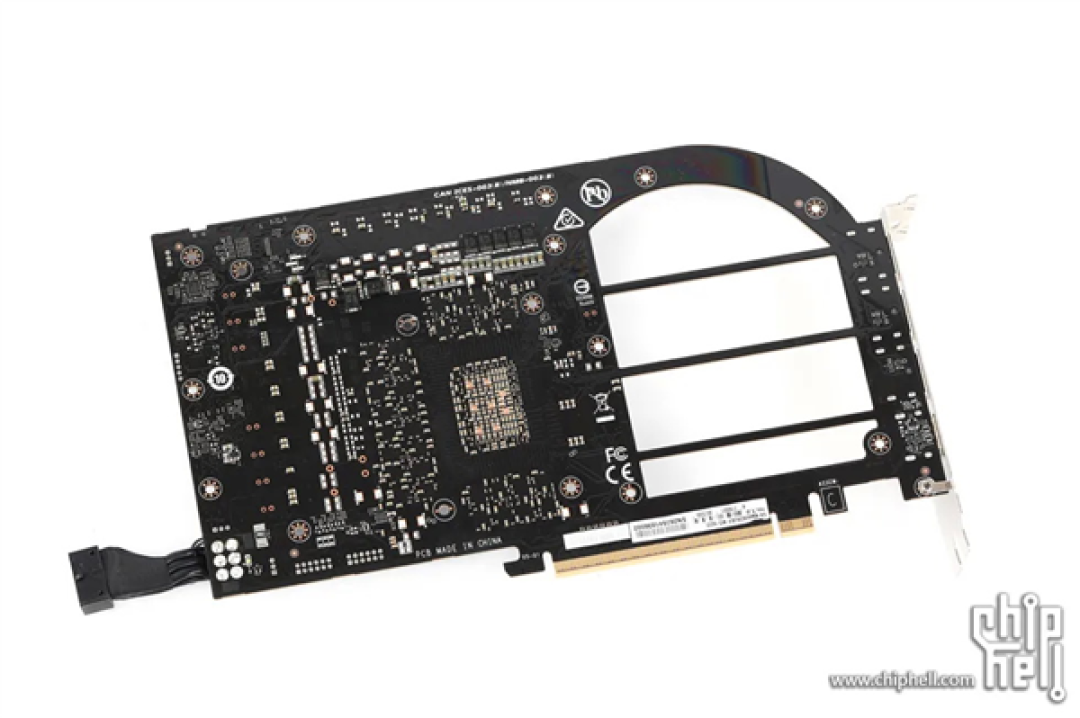

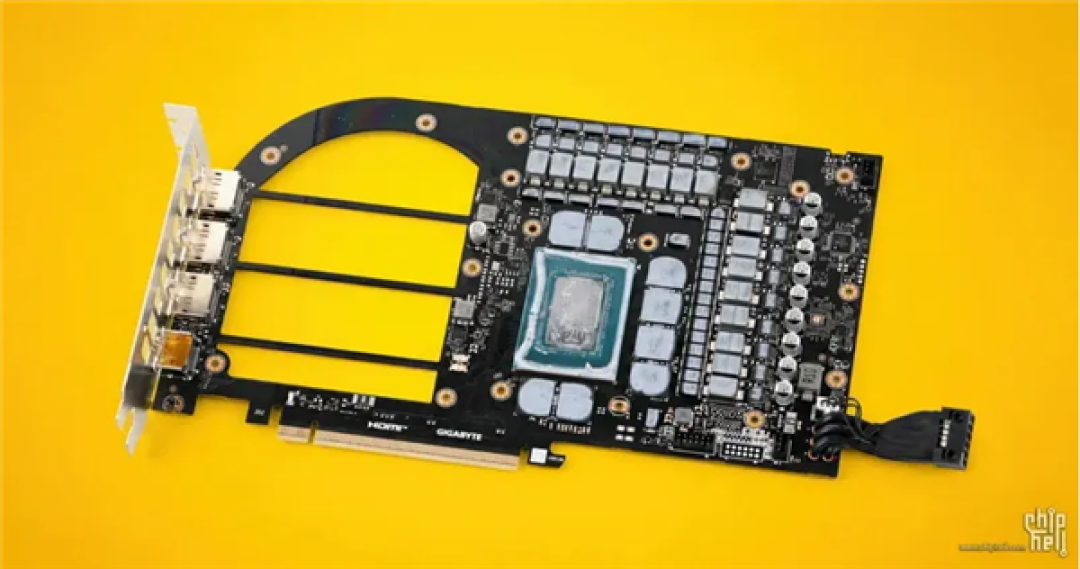

从技术细节来看，技嘉移除了一大块位于主风扇下方的PCB板材，仅保留了数条极窄的PCB“桥梁”来连接电路板的两侧。这些狭窄的连接条内部依然埋设了必要的信号走线，用以维持显卡各项元器件之间的通信。

简单来说，这种布局使得显卡可以像公版一样能够让气流直接吹透鳍片，理论上可以显著提升高负载下的散热效率。

除了板型调整，技嘉还彻底重构了供电系统。其MSVDD被重新安置在GPU核心的右侧，这与RTX 5080公版方案中MSVDD位于左侧的布局截然不同。除此之外，该显卡还集成了一个嵌入式的16针电源接口，并通过一根六芯延长线与内部电路相连，这种模块化处理在非公版设计中也并不多见。

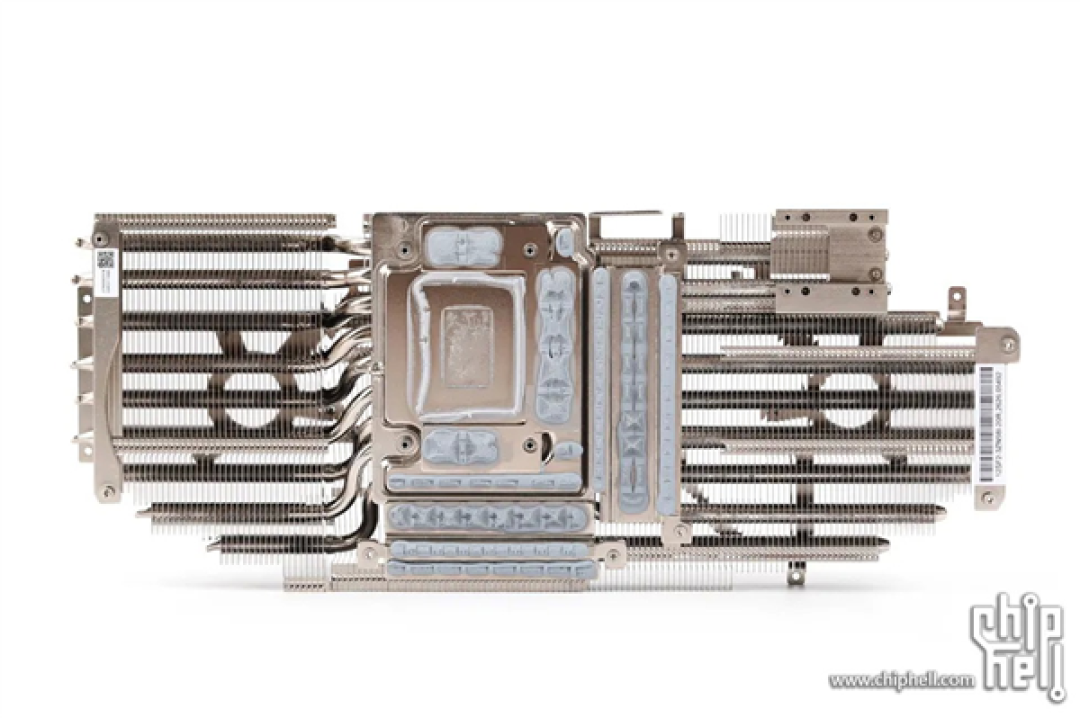

拆解还发现，电源接口处虽配有厚重的金属块加固，但内部并未填充导热垫，这意味着该部件仅起到机械加固作用，并不参与辅助散热。

而且由于PCB板体被大规模切削，当显卡脱离外部金属支撑框架时，PCB的抗弯折强度会有所下降，比传统方案更容易发生形变。
