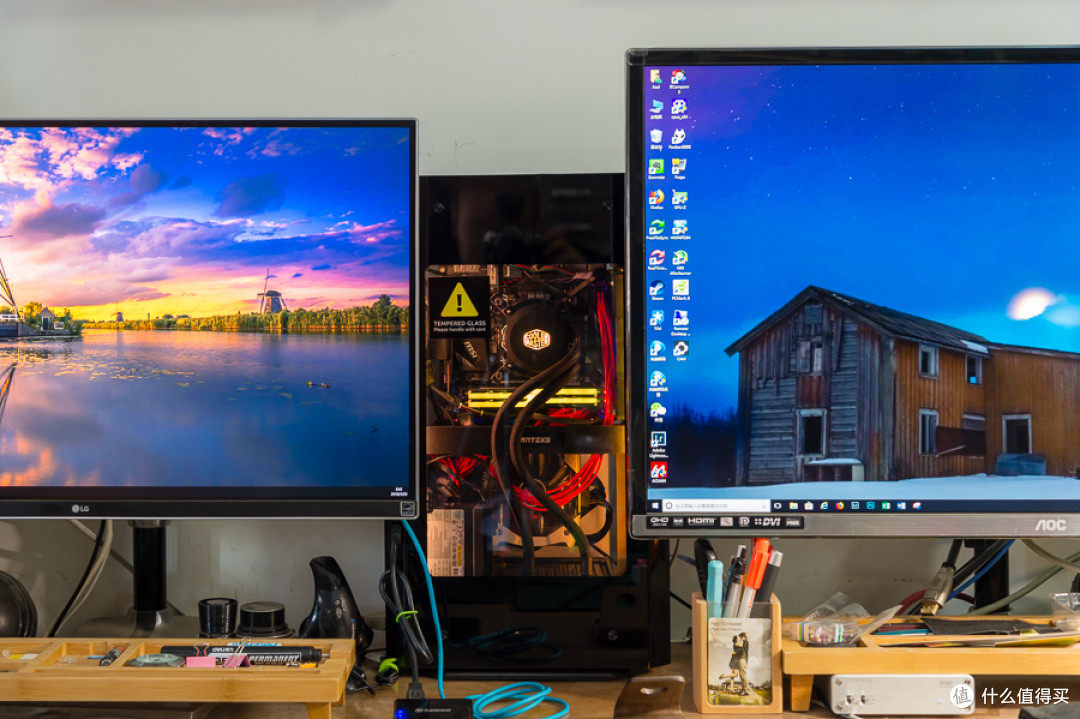

亲手改造一个城乡结合部风格跑4400内存的RGB灯箱是什么体验？

追加修改(2018-04-07 03:42:43):
总结两款ITX主板的对比 华擎Z370 Gaming-ITX/AC，CPU VRM供电功率最大150W以上，i5-8600K自动超4.8G没发现问题，内存跑4266 C16 17，华擎内存电压只能调节1.45V 下一级就直接到1.5V，不能设置1.48V 1.47V的中间档位。 华擎Z370 Gaming-ITX/AC内存槽间距偏小，导致挤压幻光戟厚马甲，对我的幻光戟有兼问题，经常点不亮需要重装拔插。其他瘦马甲的三星B die就无碍。 华擎Z370 Gaming-ITX/AC背板元件很多，紧贴PCB的散热背板会压在元件上面，只有猫头鹰那种垫高的背板不会跟元件冲突。 微星Z370I GAMING PRO CARBON AC，CPU VRM供电功率最大120W以上，i5-8600K自动超4.8G没发现问题，内存跑4266同电压不能CL16-17，只能 C17 17，内存电压可以调节1.48V 1.47V的中间档位。因此支持更高的内存频率4400 C17-18 @1.47V，官方支持4600+，芝奇的5000内存超频世界记录也是用它创造出来的的 微星Z370I GAMING PRO CARBON AC内存槽不锈钢加固间距大，幻光戟厚马甲兼容性良好。 微星Z370I GAMING PRO CARBON AC背板元件兼容性良好，散热背板无元件冲突。

前情提要

很可惜现在张大妈头图不能放GIF，我在之前的原创

ITX神教系列 篇十一：进击的内存：ASRock 华擎 Z370 主板 + 海盗船复仇者 LPX 4266内存 装机性能参数调教笔记ITX小钢炮才是我永远的装机真意，话说到了春节，每年春运，我都看见各种因为当年消息不等对而误上ATX大机箱的贼船的学生朋友，出租屋的各种漂（升调）们，用各种大妈买菜用的那种小拖车，拉着自己的硕大的电脑机箱和显示器包装盒匆匆忙忙忙的赶在回家返乡过年然后又带回宿舍/出租屋的路上。要是一早来张大妈拜师学艺阿财| 赞73 评论100 收藏322查看详情

文中组装的ITX小钢炮，美滋滋的用到了2018年1月底春节过年前，当时突发奇想要改装Win7系统——第一步是魔改原厂BIOS增加SLIC 2.1信息，SLIC激活你们懂的 。然后，刷了被我改过的BIOS之后华擎Z370 Gaming-ITX/AC主板被玩坏了……故障问题很奇怪，就是玩命的吧唧断电死机。最后开机都开不了直接黑屏，编程器刷回原厂新版BIOS也无解，只能看来只能京东售后报修一条路了。而那时候是春节前期间，送修20天之内肯定回不来，然后就是漫长的春节放假了……那就意味着整个春节都不能玩，不能玩，不能玩电脑！

那时候我刚好发了年终奖，居然膨胀了，于是决定再买一块Z370 ITX主板来用。等华擎Z370 Gaming-ITX/AC返修回了再卖掉感觉不喜欢的那一块，最终是使用了满减+支付-7元，一共1422到手。

微星（MSI）Z370I GAMING PRO CARBON AC暗黑WIFI 主板（Intel Z370/LGA 1151）1544元京东去购买

有订单有真相

后面拖延症发作这块刷成砖的主板春节后才申请返修，这是后话不提。为了避免RPG，我还是贴出返修短信。

微星Z370I GAMING PRO CARBON AC

主板包装

背面介绍了特殊能力，主要是Mystic灯效，可惜跟华擎Z370 Gaming-ITX/AC相比缺少了Lighting雷电3接口。

配件全家福

主板正面布局，非常精巧而密密麻麻布满了元件。

主板背面是M.2接口，支持2242 2260 2280长度的PCIe 4x M.2 SSD。我装上了建兴T10 480G的旧SSD，自换的散热片粘有导热胶，脏兮兮大家还请见谅。

菊花接口一览：PS/2键盘 键鼠转用USB 2.0接口，HDMI 2.0和DP 1.4何先输出，USB 3.1 Type-A Type-C接口各一个，4pin RGB LED灯接口，CLEAR CMOS复位按钮，RJ45网卡接口和USB 3.0 接口2个，无线网卡天线接口，7.1集成声卡接口和SDPIF光纤输出。

WIFI天线，这块主板还是专用接口，不是常见的SMA接口。

主板设计6+2供电，其中2相iGPU集成显卡供电，由3相控制器进行倍相提供6相Vcore供电

主要核心供电为 uPI uP9508Q PWM芯片控制，uP9508家族为3/2/1+2 Phase Buck Controller

MOSFET为上、下桥合为一体化 Ubiq QM3816N6，再串联特殊定制的超合金电感。

Driver应该是uPI9615还是uPI9616，眼神不好没看清。

主板的PCIe槽经过不锈钢结构强化，防止大力出奇迹的熊孩子拔下来

同样的内存槽也经过了不锈钢结构强化。

主板使用华邦25Q128JVSQ SPI Flash BIOS芯片

NUVTON的硬件监控芯片。

Intel i219V-i PHY芯片构成了千兆自适应网卡。

ASMedia提供了2个USB 3.1接口

酷冷至尊冰神120RGB CPU水冷散热器

张大妈编辑器有问题，120RGB死活贴不上，只能贴240RGB的商品卡片

酷冷至尊（CoolerMaster）冰神240RGB CPU水冷散热器(支持I9 2066、AM4/双腔水泵/微流道设计/均衡型风扇)499元张大妈编辑器有问题，120RGB死活贴不上，只能贴240RGB的商品卡片京东去购买

京东特价仅仅349的120mm冷排RGB水冷散热器性价比非常高。

因为支持RGB灯效，导致水冷的接线非常复杂，包括传统的冷头水泵线，PWM风扇线，额外的水冷头和风扇分别都有4pin RGB灯光同步线。

水冷头还是冰神G造型，可以看见两根水冷头接线拉出来，水管还是FEP聚合物水管+尼龙编织包网

方形的120冷排非常硬朗，冷排侧面标注着酷冷冰神的名号。

密密麻麻的散热鳍片，这回看不见冷排上的注水孔了。

带RGB灯头的水冷头，这款水冷头会有一点咕咚水声，在追风者217这个限高82mm的机箱里面能比下压式散热获得更好的散热效果。

纯铜大底，这款纯铜底座兼容性比上一代冰神G和冰神M改进了，不再跟ITX主板的固态电容大家冲突了。

酷冷至尊的RGB风扇，为了透光效果，采用了半透明的风扇叶片。

酷冷至尊的RGB风扇，为了透光效果，采用了半透明的风扇叶片。同样的2条线，一条4pin 12V+RGB同步线，一根PWM风扇线。

追风者PK-217E Shift ITX机箱

追风者PK-217E(Shift) 体积 21.89升 宽度 170mm 高度 470mm 纵深 274mm 重量 5.80kg，这是款设计独特的垂直风道机箱。采用冲压SECC钢板骨架，烤漆处理。

追风者(PHANTEKS) 217E 曜石黑 新概念ITX电竞水冷VR铝机箱(支持SFX电源/长显卡/2x120水冷/多样式置放)899元京东去购买

我家养了一条狗子，所有放在地面上的机箱都会被它尿淋洗礼，ITX机箱最大的优势就是体积小巧，可以轻松摆在桌面上，所以我超级偏爱ITX机箱。当然在这个机箱还没装的时候我随手放在地上，结果被淘气的狗子不知道什么时候前后面板各被尿了一泡，我及时发现了后面板被尿淋清干净了，但是前面板一时不查，等发现的时候尿已干，阳极氧化的铝板已经被轻微化学腐蚀出现了花纹。

讲道理体积超过15L的ITX都是偏大的，这款追风者PK-217E也不例外，但是它用高度换取空间，用尽可能小的桌面面积占用换来了32cm长14cm宽的大型旗舰游戏显卡安装兼容性，还留给一个120冷排空间，也算是合理设计。

在机箱骨架的四个垂直外立面，通过挂钩的方式安装了2块钢化玻璃侧透板和2块铝合金前后面板。

我选择的耀石黑配色，外观上看时尚大气，美观，简洁，活泼，生动，严肃。这是机箱正面，看着似乎没有任何缝隙，其实上下左右四个方向都暗藏有进气口。

这款机箱最大的特点是使用PCIe延长线安装显卡在主板背面。

海盗船 SF600 SFX电源

美商海盗船（USCorsair）额定600W SF600 电源（80PLUS金牌/全模组/主动式PFC/七年质保）899元京东去购买

京东首发8折抢的，自制模组线。市面上仅有的2款经典600瓦SFX迷你全模组金牌电源之一。

电源铭牌，应该是长城国际代工，全日系电容。

功率很足12V 50A，足足600W全部可以用在驱动CPU和独显上面。

模组线接口，比银欣SFX电源多出一组CPU/PCI-E端口，带动双卡SLI甚至都有可能，在配置上拥有更大的灵活性

这是我绘制的电源模组线序定义，请大家转载注明出处。

我亲手自制的软硅胶模组线

经过线序监测，这个35块包邮电压测量不太准请不要介意。

装机效果

显卡安装在机箱背面，这块七彩虹GTX 1070 Ti Vuclan AD是1月份买来挖矿的，跟上次的微星GTX 1070 Ti 红龙不一样了，请不要在意这些细节。

实际上217机箱的局限性，这样会影响显卡散热提高大概8°~10°左右，我后面翻转180°安装了PCIe延长线，显卡风扇朝外，不装玻璃板，显卡温度就跟裸机一样凉快了。

开机灯光效果好酷炫

灯光控制

灯光控制需要安装微星的Mysticlight软件

这里借用我购买芝奇幻光戟内存条留在京东的评价——

我们那旮瘩晚上还没有电灯，都是点油灯的，自从买了芝奇内存，我们家就再也没有点过油灯了。我妈说下次装机的时候让我把家里的猪多卖两头，买4条内存，把堂屋照得亮堂堂的，像城里的歌厅一样！

用微星Z370I GAMING PRO CARBON AC超4400内存

BIOS设置

将CPU超频到了4.8G，Ring超频到4.4G

内存电压设置成1.47V

内存频率使用微星主板的“Memory Try It!”选择“4400”，然后手工收紧时序

小参优化，最后设置成CL17-18-18-36，截图还没调试到最终状态。

第二第三时序也一项项尝试收紧，

通过了一通宵的RunMemTest测试，注意，温度监控DIMM温度不能超过50°，否则三星B die将会密集报错。

内存跑分测试

最后达成的频率是4400M双通道CL17-18-18-36-CR2

时序明细列出了给大家参考一下

最后

感谢老婆大人给我折腾无穷的硬件没有训斥~~
