跑偏北欧风装修记 篇四:装修—家庭网络搭建
之前发布文章后发现吐槽猛烈,赶紧修改经多方求证后发现有几个问题

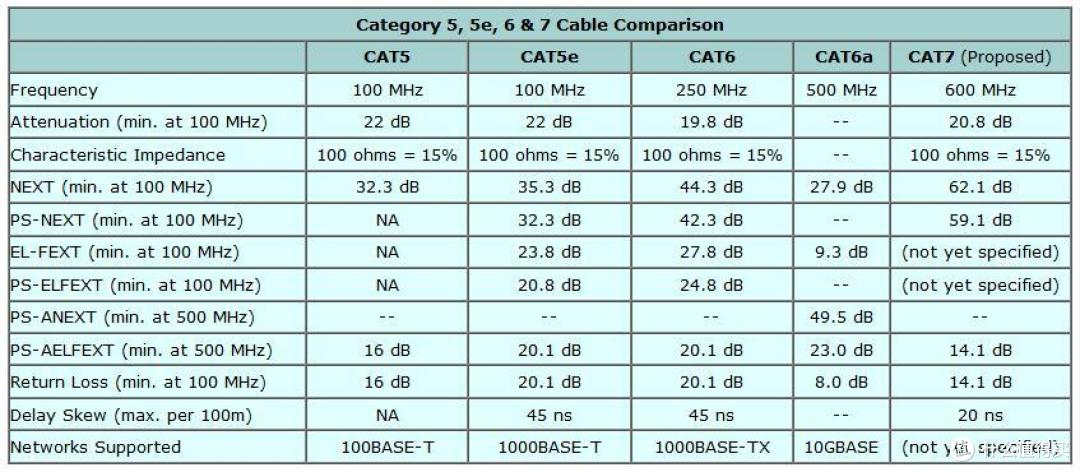

1、楼主确实搞混了一个基础概念,线路带宽Mhz和传输速率Mbps的区别 楼主开始列出的应该是传输带宽,即全部单位为Mhz,具体表格如下:
所以值友说CAT5e支持千兆传输OK的 但是CAT5e 1Gbps影响因素较多,所以直说能跑1Gbps可以,在什么条件下能跑楼主暂时没有研究,但是我相信不是100米,如果值友有研究到相关数据可以发给我更新上来,目前我搜索到CAT6其实也是在一定条件下支持 10Gbps速率的,只不过传输距离受限(距离为37-55m)
那么Mhz和Mbps什么关系 Mbps 是数据流量单位,而MHz是频率单位。 Hz(赫兹)指的是线缆的频率带宽(BandWidth)。代表的是单位时间内线路中电信号的震荡次数
香农(Shannon)的著名公式指出了器关系:
C=W*log₂(1+S/N)
式中W为信道带宽,所谓带宽是指能够以适当保真度传输信号的频率范围,其单位似Hz,它是信道本身固有的,与所载信号无关。SNR为信噪比,它由系统的发收设备以及传输系统所处的电磁环境共同决定。而速率C是一个计算结果,它由W和SNR共同 决定,其单位为bps(bits/s),在概念上表征为每秒传输的二进制位数。
2、CAT5E.CAT6、CAT6A、CAT7到底什么区别?
从问题1的表中看,一个是传输最大带宽有区别即MaxBandwidth,另一个是否带屏蔽,CAT5E,肯定不带屏蔽,CAT6表中写的可带可不带,多方求证,目前大多数CAT6不带屏蔽CAT6和CAT5最大区别内部带十字分割器,可以进一步降低干扰或近端串扰,CAT6E,除了CAT6的分割器在8根线路外面带金属屏蔽薄膜,CAT7,带十字分割,每组缠绕线带一对屏蔽薄膜,外部再用屏蔽网隔开。 另外CAT5E.CAT6、CAT6A、CAT7线规不一样CAT5E线缆通常采用24AWG线规(铜芯直径大约:0.51mm),CAT6线缆通常采用23AWG线规(铜芯直径大约:0.57mm);CAT7目前没查到线规,不过理论上铜芯直径应该更大
3、有人对家用屏蔽线是不是必须产生了质疑
这个楼主回家后又调研了下,首先的了解屏蔽的是什么,屏蔽的是一个叫串扰的东西,那么什么是串扰,概念如下: 电子设备(包括猫网线)发出电磁信号。当许多网线彼此靠近时,这些网线会相互干扰。这种干扰被称为“串扰”。串扰会增加错误并丢失数据包(以及其他问题)。
楼主个人理解串扰分为内部串扰和外部串扰;
内部串扰指线路内部,性能指标参数包括NEXT、PS-NEXT、EL-FEXT等,具体各个指标反映了什么,楼主其实不太了解,有大神可以详细介绍下,楼主可以补充进来。
外部串扰又称为干扰,来自外部电信号的干扰 根据楼主调研,各类型线路串扰为:
表中各种抗干扰参数明显优于CAT6和CAT5E,楼主无法得出家里用CAT6E不合适的结论,如果哪位值友大神有实际经验和参数,可以发给楼主学习下。 没想到值友们如此专业,有问题或理解不到位的地方请值友们速度指点~~~
=================================================================
更正了之前错误,继续写组网选择
之前楼主理解错误,以为CAT5E已经基本无法满足需要了,但是事实是如果布线规范,还是可以基本上满足千兆组网需求的,现在传输速率动不动就50Mbps 100Mbps, 200Mbps也有的选,为了适应未来的发展需求,我决定在家里还是上千兆交换机,楼主选择了CAT6A作为线缆(本以为CAT5E是千兆瓶颈不存在的,CAT6A就当我为万兆做准备了)
CAT6A 能卖的地方也不多,天猫售价如下
带屏蔽,带塑料膜,带金属膜,带铜线,十字分割,这工艺 没得说了,不用担心假货,假货成本比这个高
也做不出来这工艺,我买这个就是看重了屏蔽功能,无所谓家里强电弱电施工怎么样,根本不care
妥妥干扰不到我的网线,而且这货的皮实程度 可以不用埋在PVC管里~
好了选完网线就是不用说,一起配套屏蔽水晶头和屏蔽模块,当然了 接线的时候别忘了不要露出太多线,否则都白搭
另外2018年中国联通北京 提速
200Mbps起步....所以,楼主温馨提示不要让网线成为千兆组网的瓶颈哦 ,(显然CAT5E及以上都可以千兆组网)
2 组网规划
网线选定后开始规划家里的网络
先上户型图
家里装修前只有红色圈圈这两个地方有网络口,这这这,客厅,厨房,阳台完全没有覆盖到啊。那么根据家里网点目前情况,如果不新拉太多网线(主要因为穷),那么简单粗暴的接解决方案就是客厅中部房屋正在中间部署一个大功率wifi。
但仔细想了想,楼主家里走的是极简风,那里实际上是个门洞,根本没地方放wifi,而且那个位置也比较影响美观,显得比较突兀,这时候发现了tp-link的神器
这东西简直神器 不需要单独给路由器找地方放 不需要单独的电源线,搭配下面这个POE供电的小家伙,简直绝配
TL-R470GP-AC PoE
使用起来简直不能让家里更整洁,于是乎主卧就决定用面板式的了,但是面板式的有个问题,他的wifi信号只能朝前面发射,如果主卧和次卧都用面板式,会出现一个问题,客厅没有信号......................
思来想去考虑各种穿墙性价比 最后部署方案如下
红色点为86面板式,粉色点为壁挂式TPLINK AP1300全POE 供电,型号如下图,这样所有的ap全部不用走电了,次卧屋里那个点位保留一个有线的网络接口,以后可以按需使用。
虽然说客服说明TL-AP1300C这货的信号发射角度只有120度,实际上装在家里,尤其是客厅,虽然理论计算不能很好的覆盖,但信号是会反射的 ~,而且客厅有墙面和柜子面设计比较平滑,因此实际测试整套网络方案还是非常好的,AP1300C,具有很好的穿墙能力,即使在浴室里泡澡,信号也是满格,充分满足蹲坑看手机的需求,蹲坑不能没信号
说了半天实际组网如下
这规划虽然相比不带POE供电方案多了一个POE交换机,但是总体来说,如果不采用POE交换机,有些点位需要单独拉电,暗线一米的布线成本为30,明线22,如果家里需要的网点非常多的话,POE布线方案会是一个非常经济的方案。楼主家采用POE方案主要是因为,吸顶路由器的选点不太适合再布电(吊顶里面难道要我设计个插座?)主卧远端那地方原来没有电,如果单接过去成本约等于一个POE交换机成本,综上,确定了POE方案,选择4口poe而没有选择8口poe是因为弱电箱较小。。。。。未来扩展的情况再说吧。。。。。
3 实际测试
2.4Ghz 频段,全屋满格信号覆盖率100%包括最远端阳台,楼主发现即使不开主卧的面板式wifi,主要边角信号也可以有三格,AC-1300的穿透力果然可以。
5Ghz频段,主卧不开AP不行了,由于频率越高穿透性越差,大阳台和小阳台一些边角只能有一格信号
因此如果大家用5G频段的话,确实要好好规划,而且全屋5G满格信号部署的话价格不菲。
4、结语
最后上一下2018年上半年我这几个路由器的采购价格供参考
家庭组网,一个网少说用5年多则用十年乃至20年,因此这地方不能换的地方不好换的地方千万不要节约成本~当然也要根据需求来说话。老话咋说的,实事求是才是真,祝大家组网顺利哦~
ps: 有评论说为何六类线上了只上了TP,楼主只想说一个字:穷,回头慢慢换吧
