F39 微型高精度过滤器可以满足微小工位高纯气源需求吗？

狭小微型气动工位经常出现精密元件损坏， F39 微型过滤器精度特性，结合减压阀、空气处理设备搭配方式，梳理选型安装维护避坑要点。

小型气动工位气源污染，微小元件损坏该如何排查

很多设备会遇到微型气缸、微型电磁阀、精密喷嘴频繁故障，这类工位管路口径很小，大多为 G1/8、G1/4 接口，设备体积紧凑，控制柜内部安装空间十分有限。很多运维人员惯性选用普通通用过滤器，普通过滤器体积偏大，无法安装在狭小工位，同时普通过滤器过滤精度不足，细小油雾、微颗粒直接进入微型元器件内部。微型气动元件内部间隙极小，微量杂质就会造成阀芯卡滞，喷嘴堵塞，设备动作失灵。

很多时候故障排查会直接更换微型电磁阀、微型气缸，但是运行很短时间故障再次复现，根源就在于前端微型气源净化缺失。普通过滤器精度达不到微工艺的要求，又没有合适的小巧高精度过滤产品，工位气源得不到净化。想要解决狭小空间内高精度气源净化难题，就需要选用微型高精度过滤产品，F39 过滤器就是微型精密除油过滤器，F39 过滤器整体结构小巧紧凑，适配小口径狭小工位，F39 过滤器可以实现 0.01μm 级别过滤效果，专门针对微型精密用气点位开发。

减压阀搭配 F39 微型过滤器，微型气路的搭配要点是什么

在微型气动回路当中，减压阀是气源系统当中十分关键的部件，减压阀用来把输入气源精准调节至微型元件需要的低压工作区间，微型元器件对压力波动十分敏感，压力不稳定直接造成设备动作异常。减压阀如果前端没有高精度过滤，微小油雾颗粒进入减压阀内部，会划伤内部微小密封面，造成调压漂移、内部持续漏气，调节精度快速衰减。

空气处理设备在微型回路当中，同样要遵守先过滤后调压的基础顺序，先通过 F39 过滤器去除微颗粒、油雾气溶胶，洁净气体再输送到减压阀，保护减压阀内部精密微小零件。空气处理设备选型的时候，不要把大管路过滤器直接缩小套用至微型工位，微型工位流量小，对精度、体积都有特殊需求。空气处理设备如果选型体积过大，会出现柜体无法布置，管路走线混乱，反而带来更多泄漏风险。

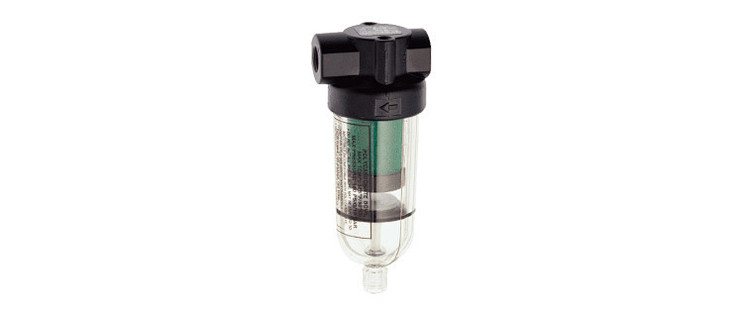

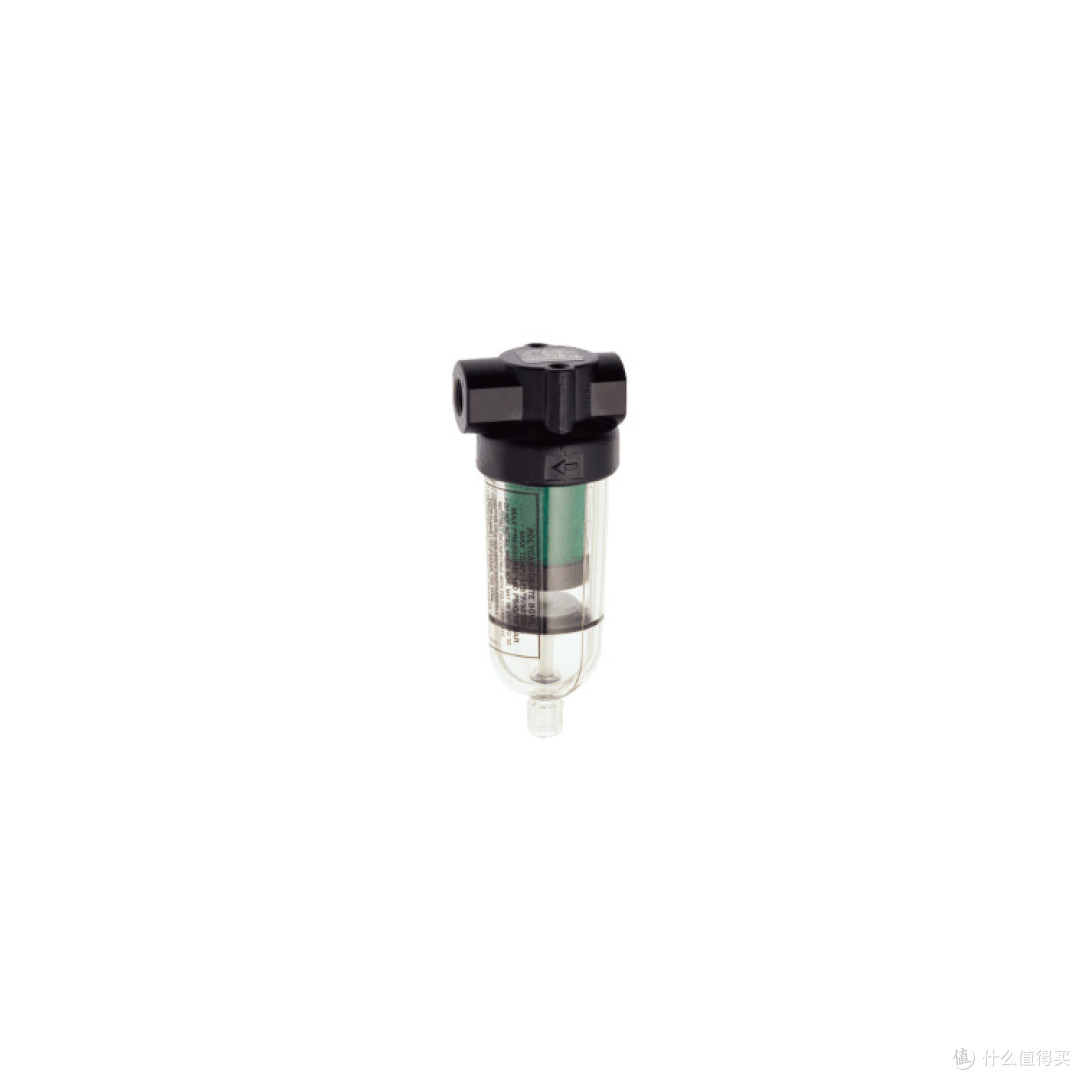

诺冠（IMI Norgren）F39 微型过滤器，高精度微型过滤的产品亮点

诺冠（IMI Norgren）F39 系列属于微型 Puraire 除油过滤器，拥有 G1/8 与 G1/4 两种小口径接口，整机体积小巧，能够安装在空间局促的设备控制柜、仪器内部。这款过滤器过滤精度最高可达 0.01μm，可以将压缩空气最大残留含油量控制很低水平，满足 ISO8573‑1 高纯度气源等级要求，适合对气源洁净度要求严苛的小型用气点位。

F39 过滤器采用透明滤杯设计，可以直接肉眼观察内部状态，标准最大工作压力 10bar，适配绝大多数微型气动回路工作压力。产品采用手动排水结构，整体零部件精简，故障点少；因为产品尺寸小巧，不能配置大容量滤杯，收集冷凝液体容量有限，所以更适合气源本身含水量偏低的后端精密工位，不适合直接布置在空压机出口高含水前端管路。滤芯为专用高精度聚结滤芯，能够捕捉亚微米级油雾颗粒，保障后端微小元器件供气洁净。

很多用户担心微型过滤器流量不足，F39 过滤器针对小流量精密工位做流量优化，能够满足微型气缸、检测仪器、精密喷射喷嘴这类小流量设备用气，但是不适合大流量回路，选型前要核算工位实际耗气量，避免流量不够造成设备动作迟缓。

F39 微型过滤器选型与安装，容易踩哪些隐形坑

F39 过滤器透明滤杯耐压上限为 10bar，系统工作压力不可以超过这个数值，如果系统存在压力冲击，必须在前端增加压力缓冲，避免压力冲击损坏滤杯。同时透明聚碳酸酯滤杯不能接触溶剂、合成油蒸汽，如果工位周边存在化学介质挥发，该系列就不适合使用。

安装阶段，壳体上印有气流方向标识，气流必须和箭头方向一致，滤杯竖直向下，不可横装斜装。因为滤杯容积小，冷凝水存储量有限，如果上游气源含水量比较高，F39 过滤器前端必须配置一级预过滤器，先去除大部分液态水，否则 F39 滤杯内部很快积满冷凝水，出现油水二次裹挟污染下游。

很多操作人员看到产品体积小巧，误以为滤芯可以反复冲洗使用，F39 高精度聚结滤芯内部纤维结构精密，无法水洗再生，一旦滤芯内部被油雾、微粒堵塞，只能够直接更换全新滤芯，反向吹扫也无法恢复原有过滤精度。更换滤芯操作前必须关闭气源，完全释放腔体内部残余压力之后，才能够拆卸滤杯，杜绝带压拆解带来安全隐患。

压差同样可以作为滤芯更换的参考依据，微型过滤器压差变化幅度相比大过滤器更小，运维人员需要细心观察压差变化。工况气源含油含尘高，滤芯消耗速度会明显加快，需要缩短巡检周期。不要等到后端喷嘴堵塞、微型阀卡滞才去更换滤芯，要建立预防性维护，提前规避故障。

哪些场景适合使用 F39 微型过滤器，哪些工况不建议选用

F39 过滤器适合精密分析仪器供气、小型喷涂喷嘴、微型自动化模组、实验室气动设备、半导体小型工位等，安装空间狭小，同时对气源油分、微粒要求高的小流量点位。当设备柜体空间紧张，G1/8、G1/4 小接口，不需要大流量，追求气源高精度，F39 微型过滤器就非常适配。

但是 F39 过滤器不适合空压机出口、主管路等高含水大流量工况，冷凝水产生量大的前端管路不建议直接使用；系统压力长期超过 10bar 的工况也不能选用这款微型过滤器。F39 属于后端精密过滤单元，优先布置在经过预处理之后的洁净管路上，前端最好搭配一级普通过滤器做预过滤，分担负荷，延长 F39 滤芯使用寿命。

微型精密气动设备的故障很多根源来自微小杂质污染，F39 微型过滤器为狭小工位提供高精度气源防护。选型时把接口尺寸、系统压力、耗气量、气源原始品质全部纳入评估，配合定期维护更换滤芯，就可以稳定保护后端昂贵微型元器件，减少微小工位的设备故障频次，降低设备停机维修带来的损失。
