DIY乐趣多 篇二:算得上毕业的定制无线键盘_Leopold980M与G613合体记-魔改lightspeed版大L
创作立场声明:本次自掏车费上车,异常果敢,结果也不错,值。
【全文45图详解】
如果你不熟悉定制键盘也没关系,只要知道Leopold俗称大L是量产机械键盘中的巅峰,而罗技G613上的lightspeed无线技术则是2.4Ghz无线技术中的巅峰。肯定有不少值友梦想过有一天能将两者无缝结合在一起,而这一天,就是今天啦。在网上找优联980方案时正巧碰见龙老板在开G613的车,进去一看惊为天人,马上掏钱上车,成为第一批(1/5?)吃螃蟹的人。
【首先声明,这种键盘改造纯属兴趣,并非商业用途,也无法大批量铺开,有兴趣的可以联系老龙,老板给这个板子起了名字叫LL980M,正文走起】
本次定制键盘的本质,就是利用Leopold 980M的钢板和外壳(键盘999元),仅将PCB换成带热插拔和G613主控的定制板。为此,我直接牺牲掉了之前的G613,拆613的过程不可逆,能有闲置的最好,没有的话价钱淘一个主控也得几百。算上板子的研发、加工费用,一趟下来光是板子就五六百,为了终极体验,我订了全套(pcb带主控顶配约1000元),能加的统统加。加上轴体,这套毕业
键盘3k以内搞定 。
一、Leopold拆解
这一部分我就不写了,大家从B站随便搜一下就能找到教学视频,Leopold 980M很好拆(需要拆98颗轴)。最后只要留下上下底壳+钢板即可。

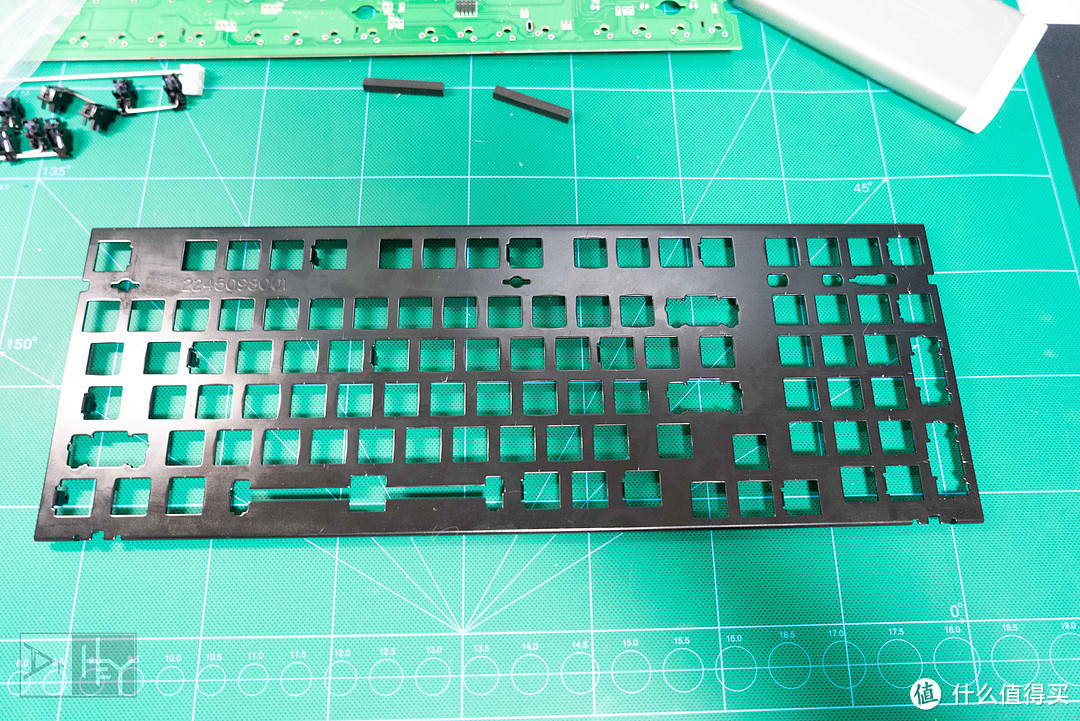

自认为还不错,注意下部这个钩子,尽量把焊锡剃干净才能把pcb从钢板上卸下来
最近换相机,原先拍的换卫星轴的图没了,其实也没关系,基本上就是把原厂的钢丝换成了镀金钢丝,基本无损直接替换。
二、LL980G定制板PCB开箱
罗技的lightspeed技术跟优联不同,主控和接收器之间是唯一对应关系,需要注意。因为主控是焊在新pcb上的,如果接收器丢了,你的板子也废了。我是将老的G613键盘整个寄给了老板,嘱咐老板拍几张拆主控的图,结果老板忘了 好在,主板来的时候,已经是组装完成的状态,我也不觉得非专业玩家有这样的功力自己焊主控,还是建议能让专业人士做的就交给他们吧。

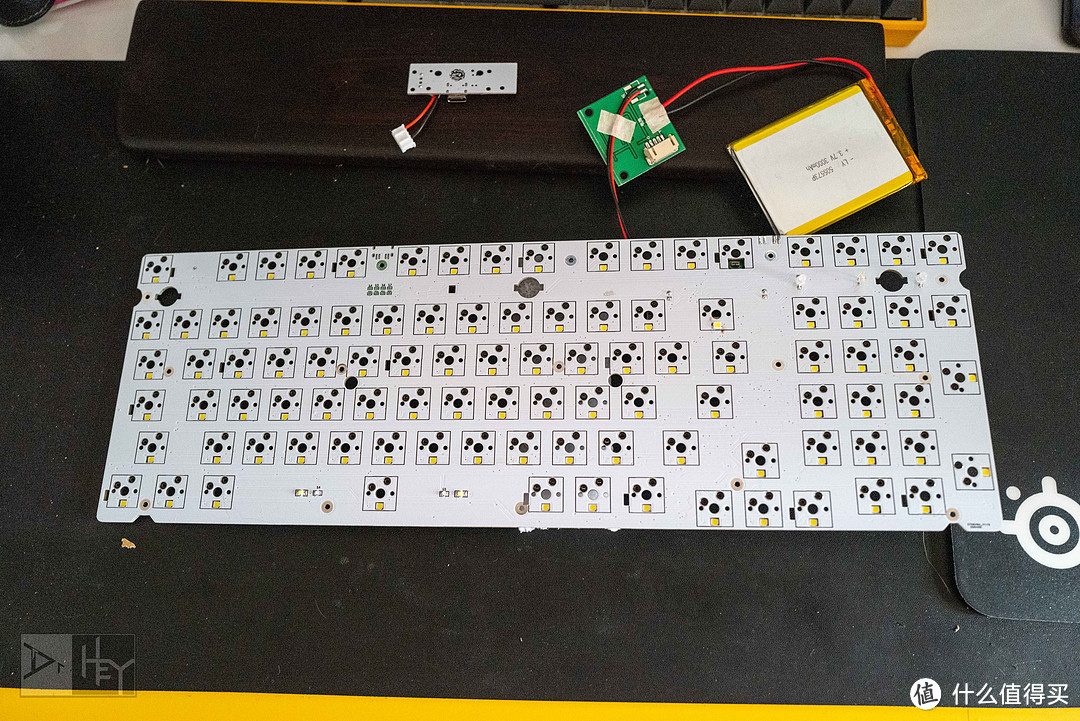

主板+小板+typeC小板+电池。老板兴趣作品,外观看着上乘
顶配是键位白灯带触控感应控制(铜片),空格处带蓝色LED灯指示键盘电量
这是可选的配件,直接替换原装的miniUSB接口为typeC口

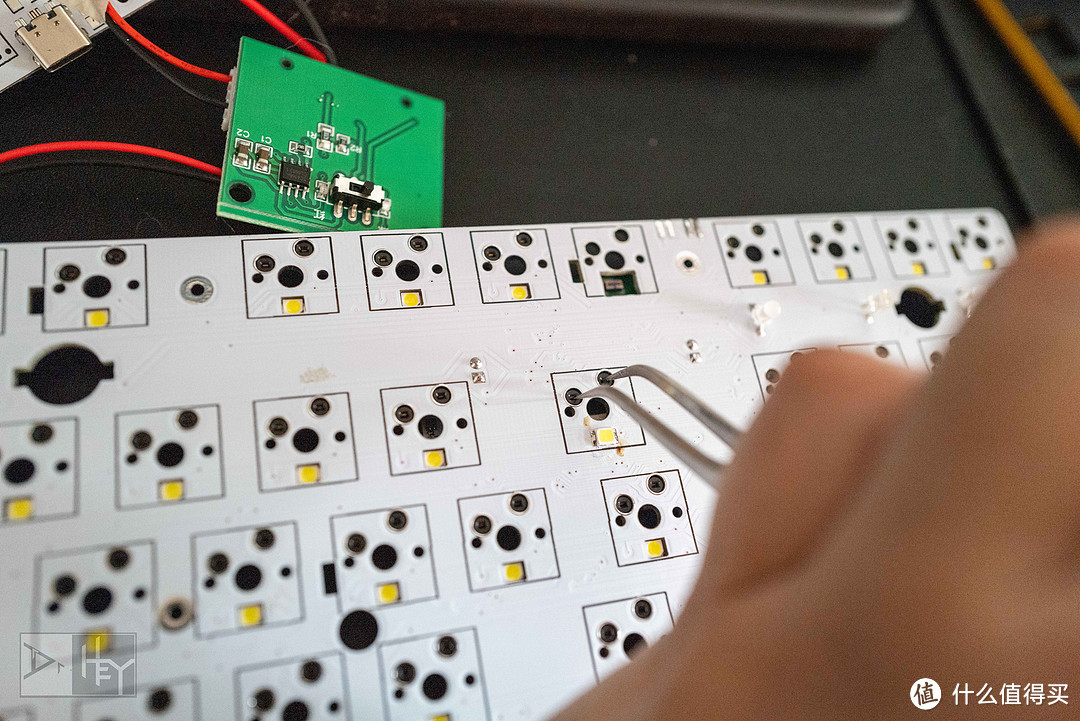

重要提示:到手板子先接上电池,用尖嘴镊子逐个测试下所有按键确保良好
三、Leopold钢板及底壳小改
自带的5000mah电池个头不小,需要切掉底座的部分加强筋,建议使用水口剪,分段减掉才能不破坏底壳,再用小刀修整刮平,最后贴上绝缘胶带。记得也帮电线留个小口子。

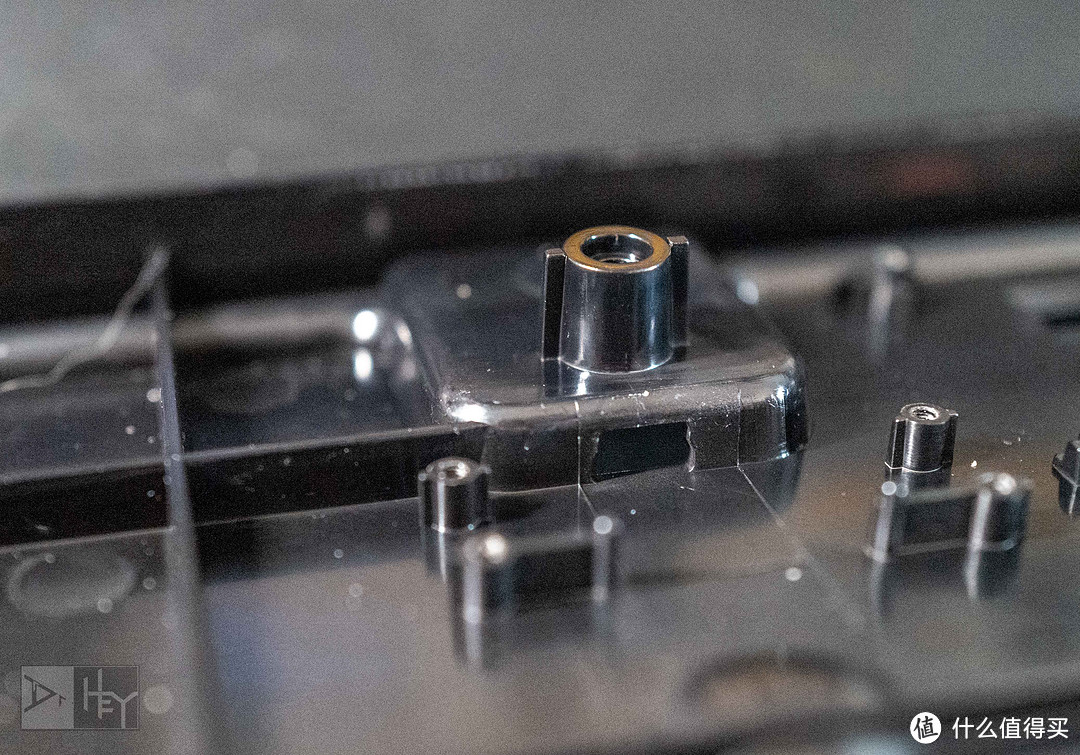

古董级mini USB接口,换typeC的话,需要用小刀削掉部分边角
底座上F3~F4附近打个小孔,穿进去,铜片留在外头贴好,外壳盖上就看不到了
四、安装调试
调试过程中还真碰到问题,导致短路,还好老板全程答疑,最终还好没有烧掉主控,阿弥陀佛。此处最关键的一步,在于钢板的所有金属钩脚,需要用尖嘴钳给它扭出一个角度,从而避免与热插拔底座接触造成短路,你们也知道我是怎么知道的 。
划重点:alt和fn旁边的就是钢板钩脚,需要像图中拧开,避免接触,不然烧了主控哭吧

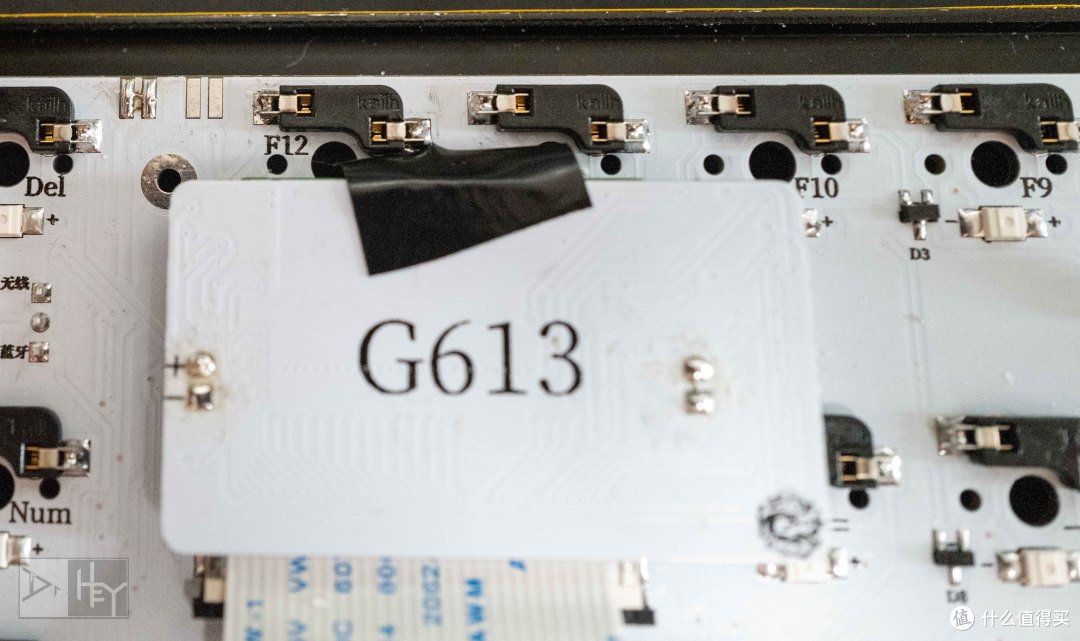

F12的热插拔需要在安装上钢板之后,扭开金属钩,再焊上。注意这里我还特意加了绝缘布隔开钩脚和热插拔轴座
加配的电量指示灯,预算不够可以不用,不然像这样需要裁切橡胶条,而且空格键遮挡看不清蓝光

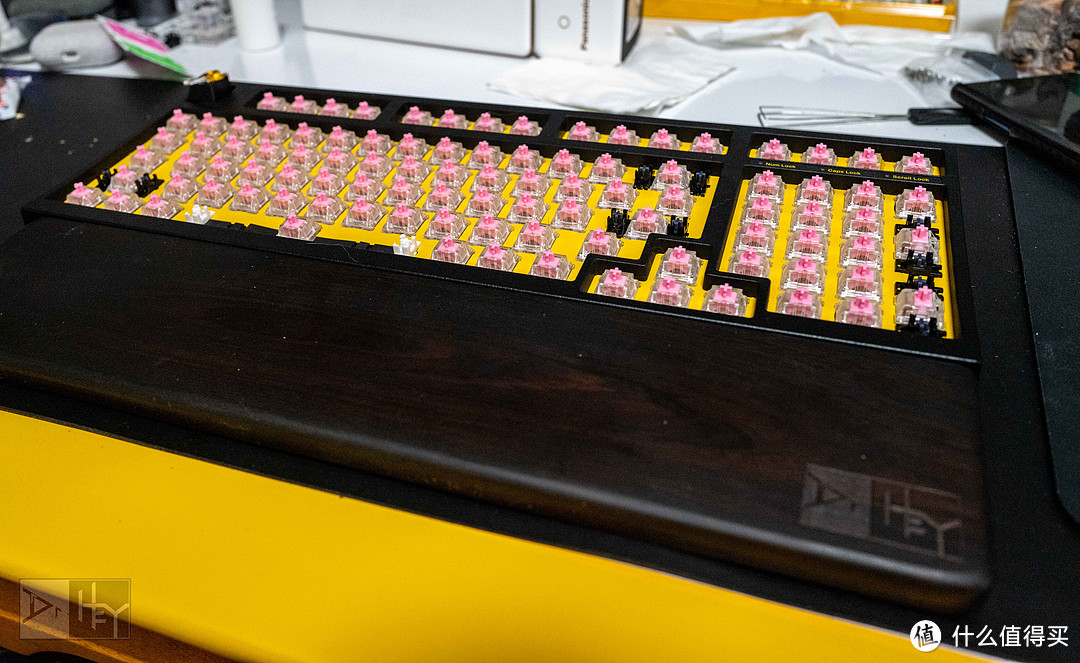

后记
本次改装,总体而言难度中等,需要会基础的焊接、拆轴等技能,大胆细心,沉着冷静 。鉴于LL家的lightspeed魔改板子已经是第二代了,板子本身质量过硬,保留G613的音量控制和绝大多数按键包括G1~G6,仅仅丢掉了scroll lock这种无关痛痒的按键,与980M完美匹配,完成度和完整度都很高,物有所值。套件的价格较优联要贵不少,但是只要基础配置,自己淘一个二手主控的话,成本对一般玩家也不是不能接受,反而关键要看看老板有没有时间帮你做了
这个键盘算是了了我一个心愿,收完它我可以歇一歇等年底的infinity 75和GMK honey了,这次黄白配色搭holypanda。
凌晨2点了,收笔。那么,等有好玩的东西下期再见吧~甩一张喵图,溜
