HomeServer添加HTPC功能，兼晒晒无档次家庭影院

说实话，这一篇实在是拖得时间太久了。之所以迟迟没有动笔，有几个原因：

1. ESXi做Windows HTPC没啥技术难度，感觉有滥竽充数之嫌。

2. 家里面比较乱，怕拍出的照片污了大家眼。

3. 最近一直比较忙，懒癌发作。

其实最后一条才是主要原因啦～

不过古有云：“小人有始无终，不能如贯高之流也。”自己挖的坑，怎么也得自己填上啊。

前期准备

安装windows，对于广大同胞（特别是男同胞）而言，应该居家旅行必备的技能之一。大家学习ESXi，多半第一个尝试安装的就是Windows了。这都没什么好讲。

然而如果要用ESXi安装HTPC用的Windows，那么讲究就多了起来。

1. HTPC需要直出HDMI或DisplayPort接口，以便输出音视频信号。

2. HTPC需要USB接口，以便接鼠标，键盘，遥控器等设备。




一旦ESXi虚拟机需要直接访问IO设备的能力，就必须用到Intel VT-D技术了。关于VT-d，我们在第一章提到过，下面复习一下。

百度百科：Intel VT-d

要想正确配置VT-d，需要CPU，主板和IO设备的共同支持，才能够达成。

1. CPU：简而言之，Intel 不带K的i5,i7，各种Xeon（E3,E5,E7等）是支持VT-d的。相关信息可以在Intel官网查到。Intel官网。刚刚查了一下，Intel居然还有5款赛扬是支持VT-d的，我又相信爱情了。

2.

   主板：Intel 非民用北桥芯片（Q系列，C系列，如Q45，C20x等）一般都是支持VT-d的，也有部分厂家（主要说的是华擎）在民用北桥芯片（如H77等）上支持了VT-d。对于后面这种情况，一定要查询清楚才知道具体怎样。下图是华擎H77M配合i5 3570的情况：



3. IO设备：一般来说，很多非主板板载的IO设备（如阵列卡，USB/蓝牙扩展卡等）都可以比较轻松的通过VT-d直通给虚拟机，但是显卡除外（后面会详细说）。而对于绝大多数的主板板载设备（如声卡，主板USB控制器等），则有很大几率无法直通给虚拟机（不要问我为什么～～）。以上总结肯定是不全面的，具体到某个设备，请自行研究。


显卡

为ESXi直通准备显卡，首选AMD的显卡（nVidia的显卡成功率极低）。曾经有大侠总结了很多成功和失败的案例，生成了一份文档。有兴趣的同学可以参考。文档链接

看过这个系列第一篇文章的同学，可能会记得，我一开始为虚拟机准备了两块显卡：一块是华硕的HD6570，另一块是迪兰恒进的HD6450。

实验证明，HD6570在直通后无法正确输出音频信号，而HD6450则完美达成任务。于是主机上拔掉了一块显卡，进一步降低功耗。

由于迪兰恒进的HD6450没有HDMI接口，因此不得不新购入DisplayPort转HDMI线一根。

绿联（Ugreen） 10202 DP转HDMI线 displayport to hdmi转接线2米（黑色）【绿联10239】京东JD.COM提供绿联10239正品行货，全国价格最低，并包括Ugreen10239网购指南，以及绿联10239图片、10239参数、10239评论、10239心得、10239技巧...￥55京东

USB控制器

尝试将板载的USB控制器直通给虚拟机，结果导致虚拟机启动异常。于是淘宝一块DELL PCI-E USB 3.0扩展卡。采用NEC芯片，理论上对ESXi的兼容性会好一些（其实我也是撞大运买的啦～～）。考虑到选新不选旧，就直接选USB3.0的版本啦。

安装Windows

第一步，配置显卡和USB扩展卡为直通设备

第二步，创建Windows虚拟机

分配2个CPU核心，4G内存，32G SSD，500G硬盘（有时候HTPC也要承担下载任务，现在百度云盘太给力了），并把显卡和USB扩展卡分配给WIN7 虚拟机。

第三步，安装系统（就不展开了）

安装系统并xx后，安装VMTools以便获得网卡驱动，更新系统补丁，安装显卡，USB控制器驱动（步骤略），确认VMTools运行正常。

第四步，安装vnc server

我习惯用vnc来控制HTPC，而不用远程桌面。因为用远程桌面，必须给用户设置一个密码。这样每次用htpc看电影之前，还得找键盘输密码，太麻烦了。

第五步，测试视频功能

安装广大群众喜闻乐见的PotPlayer，放片啦。N年以前的贺岁大片，还有人记得什么名字吗？（其实，所有投影的屏摄都和真实情况相差甚远，大家看看就得）。直接选用昨晚拍的屏摄，老人不看外国片......

第六步，利用windows虚拟机实现UPS断电关闭ESXi。

玩过群晖的同学都知道，群晖提供了很方便的UPS支持。如果UPS断电了，会提前自动关闭系统以免硬盘出现异常。但是ESXi系统对UPS的支持就不是很到位了。也许从设计的角度出发，ESXi是专为机房而生的，而专用机房，都有高级的断电保护吧。

但是个人家庭中的ESXi服务器，能够支持UPS断电后自动关机还是很必要的。解决方案就是apcupsd。

apcupsd只可以运行在Windows和OS X系统上，并没有直接支持ESXi。但是ESXi安装了windows虚拟机之后，就百无禁忌大杀四方了。

下面的内容主要参考这篇文章：《基于APCUPSD实现断电时ESXi自动关机》，简要容易理解的步骤如下：

1. ESXi使能SSH功能

使能后，看到ssh状态为“正在运行”

2. 从官网下载apcupsd for windows，最新版本为3.14.13。

apcupsd官网

3. 可以前文提到过，家里的UPS是APC BK650-CH，有USB接口。将其USB接口连接到新增的USB3.0扩展卡上。并在windows虚拟机上安装apcupsd软件。

安装过程中，会提示APC UPS的USB驱动无法自动安装，需要后续手工安装。

还会提示修改conf文件，这里先不修改。

勾选将apcupsd安装成“服务”，并立刻启动。

4. 按照“C:apcupsddriverinstall.txt”的步骤，手工安装APC UPS的USB驱动。

安装好之后，UPS就能够正确显示在电池项目中了。

此时可以直接通过apcupsd看ups的状态。

5. 修改虚拟机"C:apcupsdetcapcupsdapccontrol.bat"文件162行。

6. 从putty官网下载plink.exe，并放在虚拟机"C:apcupsdetcapcupsd"目录下。

7. 在虚拟机"C:apcupsdetcapcupsd"目录创建plink.vbs文件，内容如下：

Dim objShell
Set objShell = CreateObject("Wscript.Shell")
objShell.Run "cmd.exe",1,False
WScript.Sleep 200
objShell.SendKeys """C:apcupsdetcapcupsdplink.exe"" -ssh -2 root@192.168.18.9 -pw 登录密码 ""/vmfs/volumes/datastore1/powerdown-esxi5.sh""{ENTER}"
WScript.Sleep 3000
objShell.SendKeys "y{ENTER}"

8. 从该地址下载一个“powerdown-esxi4.sh”文件，重命名为“powerdown-esxi5.sh”，按照下图进行修改。

上载到ESXi服务器的datastore1目录下。

9. 用putty登陆到ESXi服务器，设置该文件为可执行。尝试执行以下，测试一下有效性。

大概一分钟左右，5个虚拟机+ESXi主机都依次关机了！给力。

10. 最后再进行一个测试：开机等待所有虚拟机都启动起来，然后拔掉UPS的电源，一分钟后，所有虚拟机和ESXi主机也都关机了。（Test case passed）

HTPC的虚拟机折腾到最后，终于鼓捣出点干货来，善哉善哉～～～

===============为了不至于滥竽充数，晒下家里土鳖的家庭影院吧===============

说起这个家庭影院，有蛮多不如意的，下面一一道来。先来两张全景。

投影仪

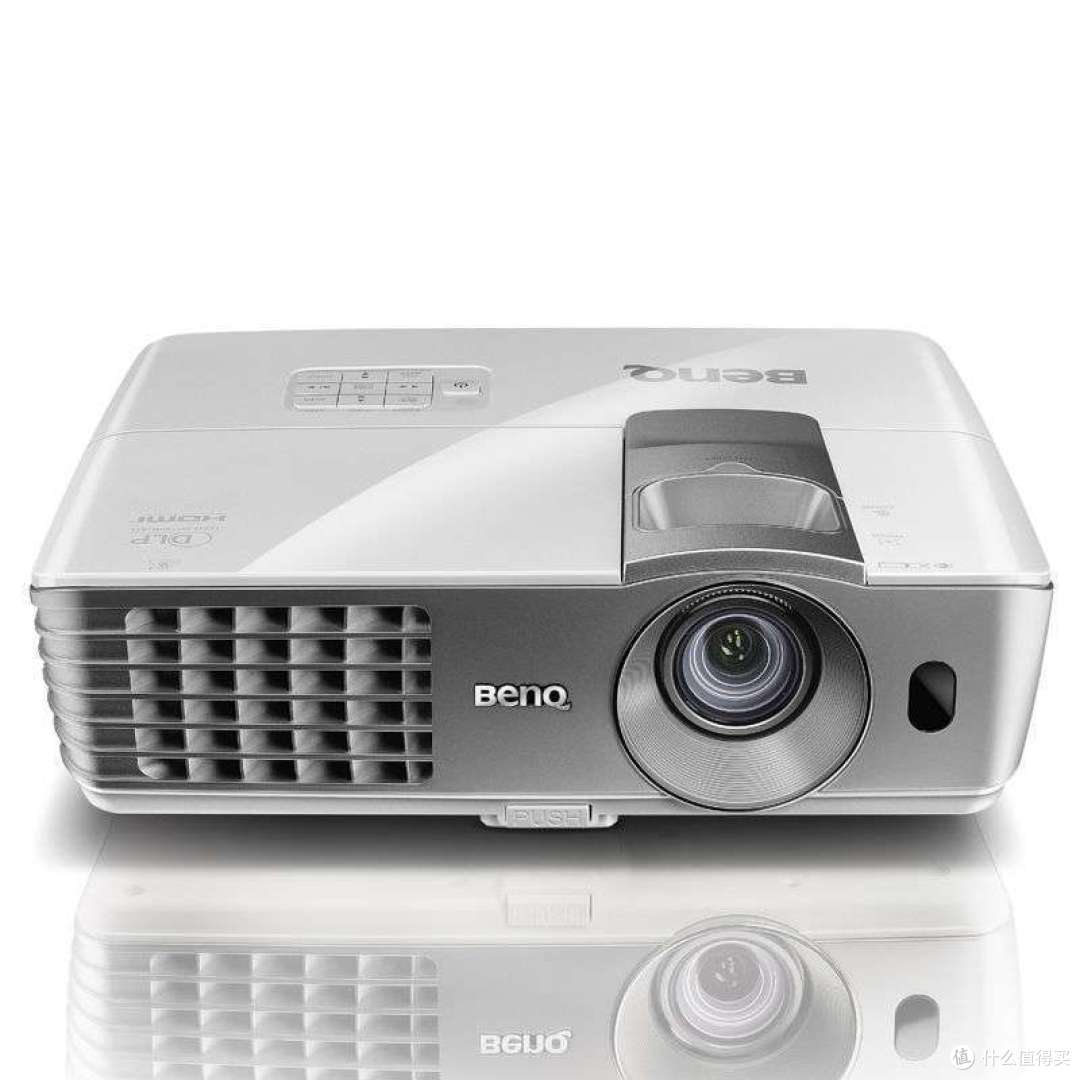

明基W1070。采购自值得买的一次推荐，5498元。

BenQ 明基 W1070 数码投影机国行又见新低！W1070比较适合组建3D高清家庭影院，采用了DLP显示技术，标称亮度为2000流明，对比度高达10000:1，标准分辨率为全高清1080p（1920×1080），...1510126 细胞

本来是想买奥图码HD25的，吊顶出线孔的位置放的比较靠后。贪便宜买了明基W1070才发现，这款机器的焦距比奥图码短了很多，所以屁股后面长出一大截尾巴来，这是失算之一。

投影幕布

红叶120英寸 电动投影幕布4:3 玻珠幕￥670易迅网

本来是计划上120寸16:9屏幕的，没想到吊顶位置少留了几厘米，导致正好装不进去。于是只能退而求其次，装上120寸4:3的屏幕（宽度相当于110寸 16:9）。这是失算之二。

电视

还是张大妈推荐的，大法家的50W700B，4389入手的。没想到还没几个月，就便宜了400。看来张大妈也不是每次都靠谱！！失算之三！！！！！

正在放主旋律电视剧，老人要看....

功放

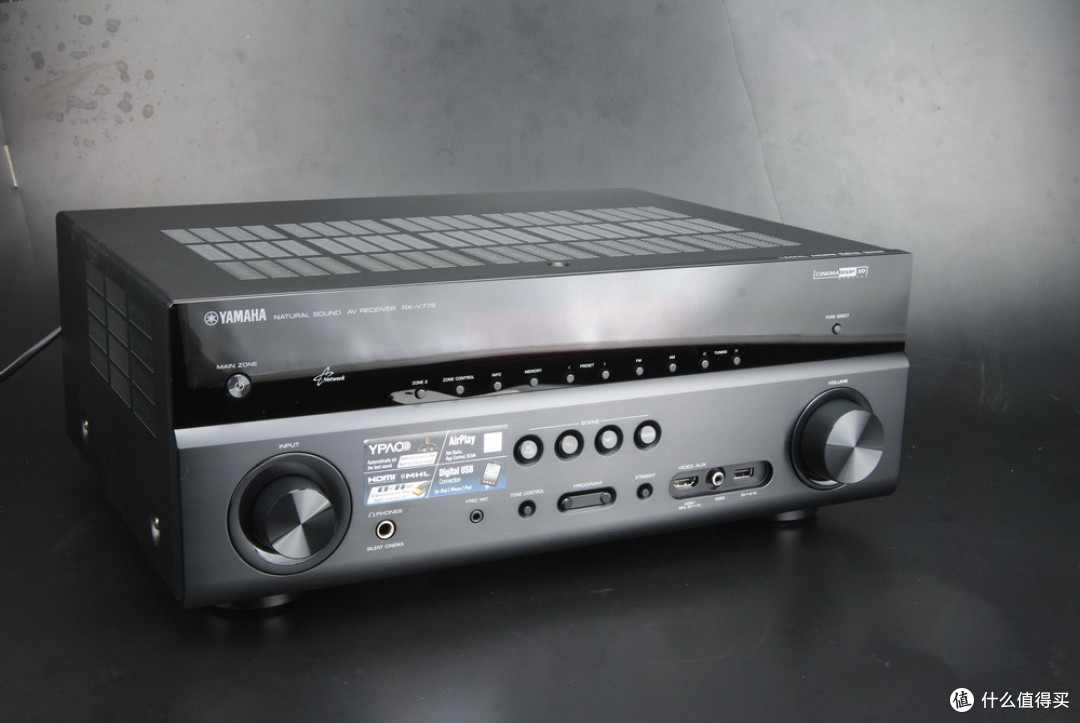

还是张大妈的推荐，雅马哈775，3714元。两路HDMI输出，可以同时接电视和投影仪，家庭影院必选。

YAMAHA 雅马哈 RX-V775 7.2声道影院功放更新：已售罄。雅马哈高端7.2声道功放，历史低价，支持AirPlay。雅马哈是来自日本的音响品牌。这款RX-V775是RX功放系列中的7.2声道高端产品，具备160W...630127 hmd123

现在功放可以通过设置，在关机状态直通第一路HDMI给电视。这样就不用整天开着功放了，非常非常贴心的设计。

音箱

7声道的前面3个音箱，用雅马哈NS-P7900的中置音箱（家里原来就有一个闲置的，于是又买了两套中置+环绕），理论上可以保证音色一致（估计音箱过于低档，会被使劲的吐槽....）。采购自易迅。

7声道的后面4个音箱，本来准备用P7900套装中的四个环绕音箱，没想到京东送了我1320元京券！！没有看错，是1320元京券！！大风刮来的钱就要任性的花！！！！于是买了两对雅马哈NS-IC600。

雅马哈（Yamaha）NS-IC600 家庭影院音箱 吸顶音箱 背景音乐音箱（1对）白色【雅马哈NS-IC600】京东JD.COM提供雅马哈NS-IC600正品行货，全国价格最低，并包括YAMAHANS-IC600网购指南，以及雅马哈NS-IC600图片、NS-IC600参数、NS-IC600评论...￥1290京东

吸顶音箱最大优点就是好看，比吊几个音箱强多了，老婆觉得好才是真的好。

不过老实说，受到吊顶的限制，四个后置环绕音箱的位置不是很理想，唉，人生不如意事十有八九。窗口做了一米四的榻榻米，躺在这儿看电影也蛮爽的。临时来了客人也能睡觉（所以还多做了一层帘子）。

失算之四：剩下四个雅马哈P7900的环绕音箱不知道该怎么处理......

此外，低音炮还没有采购，主要是由于张大妈总是不推荐低音炮啊，呵呵！目前先7.0声道凑合着用。

再上张屏摄吧～～～～～中国版的男神也来一发。

最后晒下电脑桌+设备架

沙发后面放电脑桌，终于可以一边看电视一边玩游戏啦，相信一定有很多人羡慕吧～～缺点就是线有点多，真的很多，我已经尽力收纳了。

设备架最上面一层放了些杂物，下面的几层分别是：功放，各种机顶盒，千兆交换机+AP，主力电脑。

最下面一层就是ESXi主机+UPS了。

可以看出，空间不太够放一个中塔机箱的，简直不能忍！！准备把机箱换成Fractal Design Node 804，可惜京东一直无货，最近索性下架了，估计近期是换不成了。

最后的最后，show一下电脑桌必备的电线收纳神器。很整洁吧。

家里所有充电线一次性搞定。

桌面下暗藏玄机，简直是一团糟。

其实是一个充电器搞定所有事～～

Bolse® 60W / 12-Amp 7-Port Fast Charging USB Wall / Desktop Charging Station With SmartICᵀᴹ T...Shop cell phones and accessories at Amazon.com. You'll find great prices on cases, headsets, and the latest smartphones from carriers like Verizon, AT&T, and Sprint$29.99美国亚马逊

哈哈，没想到居然又鼓捣出这么长一篇来。

下一篇预告：All in One Home Server增加群晖功能（我自己都怀疑，下一篇还有必要吗？？）
