萨瓦迪卡，我是善生。

你们知道我经常会剪视频的，以前也给大家做过一些视频的上手，转眼iMac上的fusion drive已经很吃力了。

啥是fusion drive？这是苹果自己采用的硬盘技术。简单说就是小容量固态硬盘+大容量机械硬盘，虽然插在不同接口中，但在iMac中你只能看到一个盘符。系统通过算法，选择把你常用的放入固态，不常用的则被放入机械硬盘里。

考虑到日益增加的4K素材，不论是商片还是家庭影像，都基本跨过了4K的分水岭。除了增大的原始素材体积，还有一个大问题就是只有1Tfusion drive的iMac 5K，即使是空盘也无法满足需求了。

所以找了好久解决方案，从外挂硬盘到NAS，再从NAS看回磁盘阵列。考虑到动辄上G的4K素材，最终选择加钱要速度。

MacOS平台、Thunderbolt™ 3接口、5盘位、多种阵列模式、外形好看适合我的桌面、价格不能贵的离谱，基本就几个诉求了。

符合的其实没几个，最后选了铁威马的D5。

TERRAMASTER铁威马D5Thunderbolt 3 磁盘阵列双雷电3支持多种阵列19999元天猫精选去购买

别看2万块钱找一元，但其实是附送5块希捷酷狼6T硬盘的 ，所以算下来其实设备也只有7000不到。

希捷(SEAGATE)酷狼系列 6TB 7200转128M SATA3 网络存储(NAS)硬盘(ST6000VN0041)1799元京东去购买

当然你可以选择撩一下客服，加点钱上个8T10T的，比如我换成了5块希捷的酷狼8T。

外观

前戏完毕，我们开始，略过无聊的开箱，直接看外观

银色的外金属观，和桌上的HomePod、iMac都很搭，以后要添置的设备也基本都会按照这个调调来。

侧面也很安静，只有一个Logo

两边都一样

顶部还有一个提手，方便移动位置，毕竟全金属的机身加上5块硬盘，重量还是很喜人的

再看一下正面，左侧是指示灯，右侧是磁盘位。

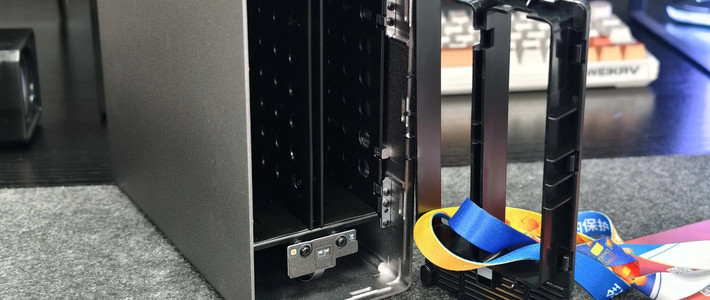

直接从下面拉出就可以装卸硬盘了。

注意这里有一个机械结构，推回去的时候不要夹到顶棒。

正确姿势是拉着盖板推到底，直接下压就合上了。

说下装硬盘，四块8T镇楼，本来还有一块，拿去别的地方跑HomeKit了。

把托架拆出来，硬盘放好，拧紧后面的螺丝就好。

螺丝也是附送的，其他还有螺丝刀、备用脚垫、Thunderbolt™ 3线，以及一个备注贴纸

Thunderbolt™ 3

数据线，TPE线被。这根线不便宜，第三方的0.5米都要300了。

硬盘托依次装好，其实很快，一块盘也就拧6颗螺丝就好了。

5盘位，最大支持60TB的容量，被fasion drive控制的恐惧瞬间消失。

指示灯部分，每个盘位对应一个指示灯显示状态，硬盘出现问题可以第一时间知道。下边是开机键，键程偏短，稍微有些硬。

背部两个散热风扇

背部接口，Thunderbolt™ 3接口*2，以及一个DP接口。

DP接口可以实现三屏显示，工作时候可以时间线、素材库、其他任务处理同时进行。

打开看一下，可以看出来D5不仅支持机械硬盘，也可以支持2.5寸的SSD，不过价格就非常感人了。

使用

接上电源，Thunderbolt™ 3连接iMac。买之前注意看一下接口，如果是前几年的Thunderbolt™ 2，你可能还需要购买Thunderbolt™ 3转2的线材。

开机，首先机器会自检硬盘，如果有问题就会红灯显示。

自检完毕，平时就只显示一个电源灯了。

使用之前，需要去铁威马官网下载软件和驱动程序

然后安装RAID阵列驱动程序，这点非常重要。

不同的是，并不是以软件显示的，直接打开就可以了。

软件主界面

建议设置之前，去下载一下用户手册，界面是全英文的，避免自己误操作。

点击 Logical，就可以看到自己的盘符了

然后就直接设置阵列模式，我因为是4K素材拖放，所以对速度是第一考量。

这里就先设置成RAID0，看一下四块盘的极速是多少。

阵列端设置完毕后，记得去Mac端格式化硬盘，

格式化成功，会自动装载，Mac会弹出是否要做时间机器备份。

32T，美滋滋。不过注意一下，Raid0是没有冗余备份的，所以资料还是备份一下。

虽然我打算用Raid，但素材之类的都还有一个备份在移动硬盘里。

首先用AJA System测试速度，读写都上了700MB/S，很炸裂。

Raid0没有数据冗余，没有数据校验的磁盘陈列。数据连续地分割在每块盘上。 因为带宽加倍，所以读/写速度加倍。如果再加一块，这个速度应该会破千了。

再看一下持续的曲线，还不错。

实际使用，我们来拿一段大小为1.74G的视频素材拖到阵列里，基本都是秒托

所以D5就很适合做素材库，炸裂的速度，就算几个G的素材都是几秒钟搞定。

筛选素材也可以直接在里面进行，不必为了之前硬盘空间不足困扰，全部拖进去慢慢选。

回到日常剪辑上来，Final Cut Pro里可以直接选中D5作为素材库。

由于速度加持，所以导入素材变得非常快。即使是大型的4K素材，导入速度比以前都提升了几个量级。再也不用煎熬的等素材慢慢导入了。

如果是不长的片子，你也可以不按规定导入素材库，而是直接从D5把素材拖到时间轴上。当然不提倡这样做，只是多一个速度优势。

接下来看一下Raid1，这是一个完全硬盘镜像。每个硬盘都有一个硬盘来给它做数据备份，所以Raid1算是最贵的Raid级别，所以Raid1算是最贵的Raid级别。

进入软件，依然是Logical，可以看到之前的Raid0信息，四合一的盘符。

点击这个Delete，就可以抹除了，接着创建Raid1。系统会提示Raid最少需要两块磁盘

创建成功，一共两个盘符，这两个又同时有两个硬盘做着备份。

所以4块盘的话，那就只有8G了，好贵...

或者你可以组建一个Raid，其余两个盘做存储盘，总容量为24T

这样你就有三个盘符了，既保证Raid1的数据安全，又可以扩展自己的存储空间。

Raid1就基本是单盘的速度了，测试结果也基本一致。

我们再来试一下Radi10，这个最折中的解决方案。

Raid10，简单说是Raid1和Raid0的结合，先做RAID1后再做RAID0。既提高了速度，也保证了数据安全性。

容量上就是8*2了。

最后我们来看一下噪音。

首先测试环境音，因为是不是后半夜，所以还是有些嘈杂的。

当前环境音为52.7分贝

开启机器，带自检完毕开始工作运行，测得数值为56.8分贝，注意看电源灯的变化。前面其实噪音还好，主要噪音应该是来自尾部的风扇和硬盘工作声音。

这里只给大家一个参考，因为环境音的存在所以不能作为机器的噪音标准。声音还是有的，但不仔细听的话还好，不像有些机器那样一直翁翁的或者炒豆子特别烦。

希捷的酷狼和西数的红盘，我还是倾向于希捷，总是听人说西数的返修率要高一些。之前PC上也一直装的希捷，这次本来打算上企业盘，但酷狼这个噪音明显要好一些，所以就算了。

总结

先说下使用感受吧，D5在剪辑的流程中，还是比较好用的的。大体积文件的读取也好，作为FCPX的素材库也罢，甚至你存一些孩子的成长记录都是很好的。多模式的Radi，可以根据自身去求选择，同时也支持外接三个屏幕显示，灵活性也更强。

稳定性方面，用了大概不到一个月，暂时没碰到过死机崩溃的情况。搭配的希捷酷狼噪音也可以接受，速度方面对于我来说已经够用了。

说下缺点

软件语言都是英文的，这点不太友好，需要查看用户手册来做指引；

操作界面不太直观，可以在UI上再进一步提高；

硬盘托架的前盖板，公差有些略大，比较容易松动。

OK，基本就是这样了。

拜了个拜...
