引子

小睿CM360系列实际就是某联的系列产品，经过半年折腾，有群晖、istore、zidoo等固件可以刷，我这里重点讲解折腾的重点，并以spi系统群晖和emmc系统zidoo为重点，通过硬件和uboot实现不同系统的刷机，切换等

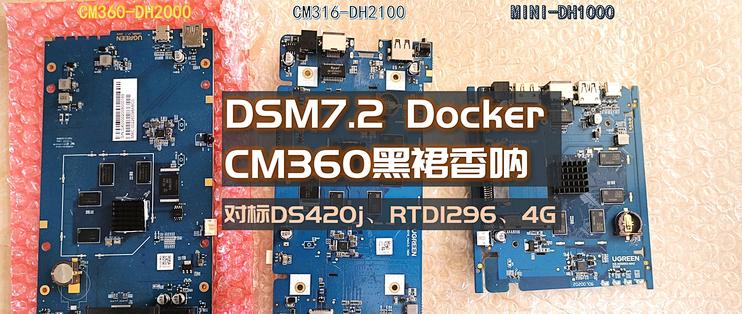

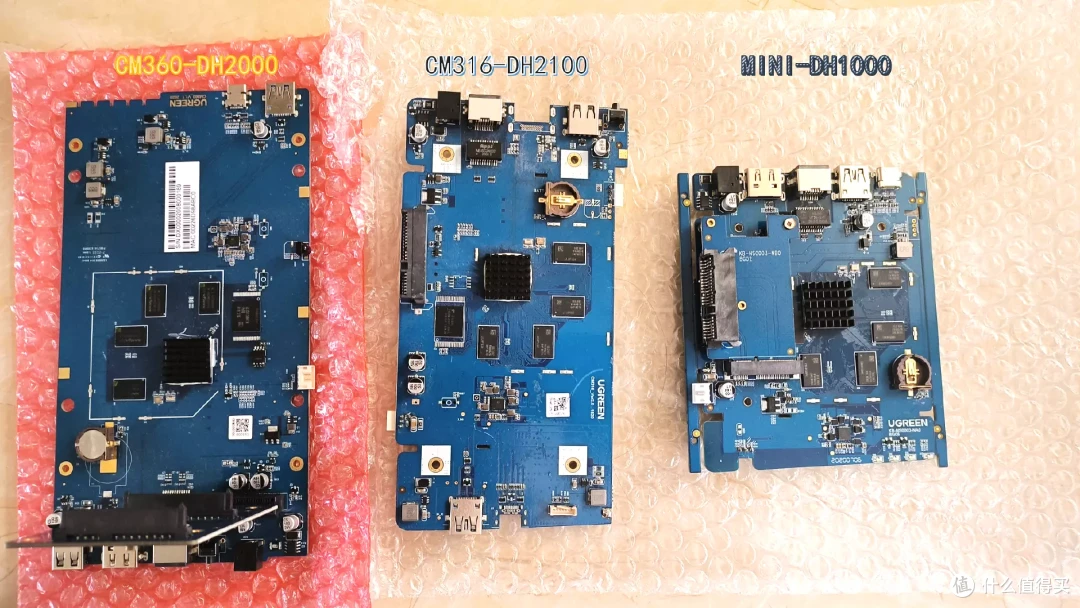

• 系列产品都是一张原理图出来的，只是布板不同，部分进行了适当精简。



  背面对比

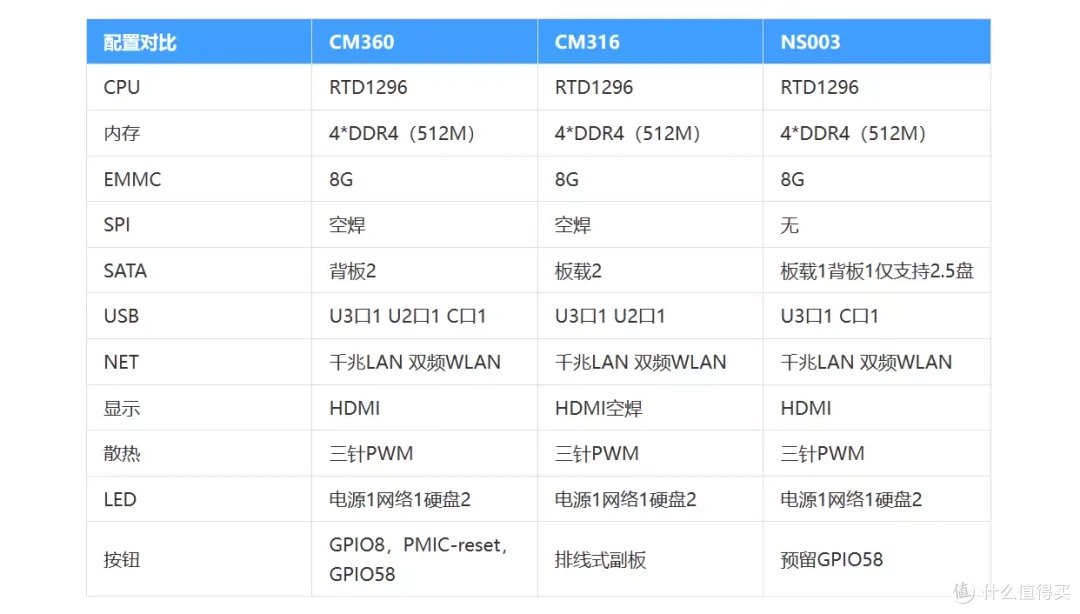

配置对比

不得不说，即便时隔3年之久，DS220j依旧是入门白群晖性价比最高的设备：

群晖（Synology）DS220j两盘位NAS磁盘阵列网络存储服务器个人私有云备份网盘个人和家庭用户2盘位(无内置硬盘)1400元京东去购买

即便时隔5年之久，DS218Play的1G内存依旧能压DS220j一头，可能唯一值得说道的是京东云提供的DS218Play盘古Lite既能跑积分，售价也不贵。

京东云无线宝·群晖（Synology）DS218play四核心2盘位NAS网络存储服务器（无内置硬盘）盘古lite1680元京东去购买

CM360

• 固件及教程由好基友 大连-稍息制作，稍息YYDS主板及硬件标注图。



• GPIO57GPIO57能够改变板子的启动顺序，根据数据手册rtd1296的启动流程根据开机时三个引脚的状态决定，如下图



  cm360系列板子的BOOT_SEL默认为0，GPIO58默认为1，GPIO57则对应版子按键，如果按键断开则GPIO57默认通过电阻接地为0，从emmc启动;如果在通电时按住GPIO57，则GPIO57被拉高为1，系统从USB启动，这个usb启动不是uboot从usb引导内核，是bootrom直接运行线刷工具的协议，这是tpyeC口刷机的原理。

• TYPEC口TyPEC口是cm360的线刷口，可以在插入电脑时同时按下GPIO57，配合上位机软件进行线刷

• RESET图上标注的reset按键不是普通gpio，也不能被内核读取，而是电源芯片G2227的硬件reset，按下此按键，G2227会立即断电复位，从而重启1296，所以一般情况下，不要使用此按键，会造成系统异常关机，硬盘损毁。

• GPIO8这是一个通用GPIO，通过uboot或者内核可以读取GPIO状态，进而做出不同动作，比如我编译修改的uboot就会读取GPIO8，如果没有按下，启动正常引导流程，如果按下则从U盘先读取uboot脚本并执行，如果没有脚本则读取群晖文件写spi，如果群晖文件也不存在，则读取1296的四个U盘引导文件（内核、rootfs、dtb、afw）并U盘系统。

• TTL（确切是UART）cm360默认的波特率为115200，8N1，3.3V电平（CMOS电平）

• FAN接口注意cm360的fan接口不是常用的三针测速风扇，而是三针调速风扇。市售三针风扇应为VCC GND 测速，而360是PWM，所以可以用四针风扇，空接测速即可。

NS003

由于基本一致，注意GPIO57刷机按键位置即可，在DC接口背面空焊，短接即可刷机

刷机教程

对所有1296系列芯片支持线刷和U盘刷机，取决于板子是否引出线刷接口和切换usb启动的按键。

但是线刷和u盘刷家原理不同：

• 线刷是rtd1296芯片内部bootrom的功能，只需引出usb（通常是tpyec接口），确保BOOT_SEL、GPIO57、GPIO58再上电时的状态分别是011，对于CM360而言就是上电时按住GPIO57按键即可。线刷支持完整刷写emmc和nand，无需emmc或者nannd中uboot完好.适用于首次刷机或者无法确保emmc中uboot正常的情况或者完整重刷.线刷在硬件支持情况下,rtd1296芯片的板子通用.

• u盘刷机时uboot的功能,要求uboot运行正常,当uboot启动后,会根据某个按键的状态决定正常启动系统还是启动U盘刷机模式.适用于系统升级或者只有U盘刷机包的情况.U盘刷机流程完全取决于uboot的功能,不同uboot刷机流程和反应是不通用的.

• 对于我为cm360编译修改的uboot,支持开机时检测GPIO8的状态,发现GPIO8按下,则先加载U盘,U盘中如果有shaoxi_rtd129x_boot.scr文件,则直接执行该uboot脚本文件;如果没有该文件,进一步检测rtd129x_syno_dsm.bin,rtd129x_syno_dtb.bin,rtd129x_uboot_checksum.bin三个文件,如果存在则分别写入spi对应位置,实现群晖刷机;如果也不存在,则进一步检测bluecore.audio,emmc.uImage,rescue.emmc.dtb,rescue.root.emmc.cpio.gz_pad.img四个文件,如果存在则从u盘启动恢复系统;如果也不存在则运行bootr命令.

• 对于由于cm360自带的uboot,则支持开机时检测GPIO8的状态,发现GPIO8按下,则先加载U盘,检测bluecore.audio,emmc.uImage,rescue.emmc.dtb,rescue.root.emmc.cpio.gz_pad.img四个文件,如果存在则从u盘启动恢复系统.

• 四个文件组成的恢复系统就是一个最小系统,一般是在启动后直接检测U盘的install.img文件,如果存在则使用最小系统根据img文件刷写emmc.

通用线刷教程

1.下载bpi-w2刷机工具

2.安装驱动，在工具目录下，已经装过的不用二次安装

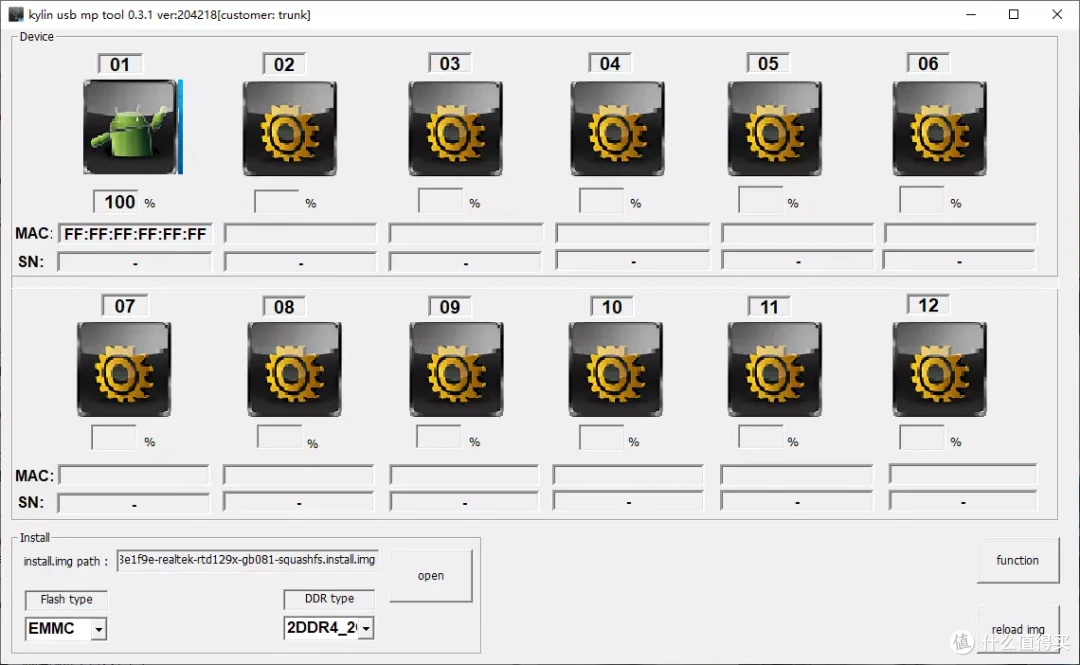

3.软件操作顺序

• 选择刷EMMC

• 选择ddr类型4ddr4_2G

• 选择镜像文件



• 设置刷写选项，刷写选项是根据刷机包和预期目的选择,一般镜像全部留空



  4.启动刷机

• 按住GPIO57插入TYPEC线到电脑口，如果驱动正确，此时刷机工具会有反应（不用插电）



点击绿色小人开始刷机，一定要等到这个图标再断电

5.对于完整刷机包,到此已结束,跳过单刷uboot教程,但是由于cm360的刷机包,如zidoo并不包含uboot,或者不想用刷机包自带的uboot,需要单独刷写一个uboot,请继续”单刷uboot教程”

线刷单独uboot教程

• 1.关闭刷机软件情况下，将要刷写的uboot重命名为bootloader.tar,并覆盖刷机软件Tempfile下的bootloader.tar后再打开软件



  2.软件操作顺序

• 选择刷EMMC

• 选择ddr类型4ddr4_2G

• 不要选择镜像文件,不要选择镜像文件



• 设置刷写选项，勾选”only upgrade bootloader”



  3.启动刷机与通用线刷流程步骤4一致

各类系统和刷机工具地址先放着:

单刷zidoo或者istore

1.如果是单刷emmc启动系统,包括zidoo和istore,直接按照通用线刷教程刷一次即可

2.如果原厂boot没有损坏或者首次刷机,由于原厂boot支持启动zidoo,可以不用单刷boot

3.如果已经多次刷机,boot状态未知,请按照单刷boot教程刷原厂boot或者cm360移植boot

刷群晖系统并切换不同系统

1.按照通刷教程,刷emmc系统,可以是zidoo或者istore

2.焊接spi芯片,如果群晖系统想要DS218,请焊接8M flash,如果想要DS420J,请焊接16M flash

（DS218为2018年产品价格较贵，DS420j为20年产品，价格相对公道，功能基本一致，但是420J再最新的DSM7.2版中官方支持container manager，而DS218不支持，支持arm docker的目前只有DS420J和DS223两个机型）

3.按照单刷boot教程刷资源包中对应的0502cm360-ds218-bootloader.tar和0426cm360-ds420j-bootloader.tar,这两个boot功能一样,只是默认的命令env不同.

4.将资源包中对应群晖型号的三个文件放入U盘根目录,放入U盘,cm360断电插入u盘

5.短接或者按住GPIO8同时通电,待link灯闪烁可以放开(如果不愿焊接gpio8按键,也可以ttl下按esc中断uboot后直接深入goru,与按住gpio8实现效果相同)

6.等待几分钟,218因该7分以内,420J稍长可能10分钟左右,可以在线安装群晖.5月22日群晖7.2已正式发布。

7.切换emmc系统,将资源包bootscr目录下的bootr-shaoxi_rtd129x_boot.scr改名为shaoxi_rtd129x_boot.scr,放入U盘,按住gpio8开机,则自动切换会emmc系统,如果之前刷的zidoo就是zidoo,切换后U盘可以拔掉,下次重启仍然有效,默认启动zidoo.

8.切换群晖,将资源包bootscr目录下的群晖shaoxi_rtd129x_boot.scr改名为shaoxi_rtd129x_boot.scr,放入U盘,按住gpio8开机,则自动切换会群晖系统,切换后U盘可以拔掉,下次重启仍然有效,默认启动群晖.

刷群晖系统功能设置

安装完群晖系统，不管是ds420j还是ds218，由于板子没有单片机灯设备，后台会报i2c错误，影响硬盘修满和网络唤醒（WOL）灯功能，需要修复一次，一下修复教程源自矿神教程，特此注明

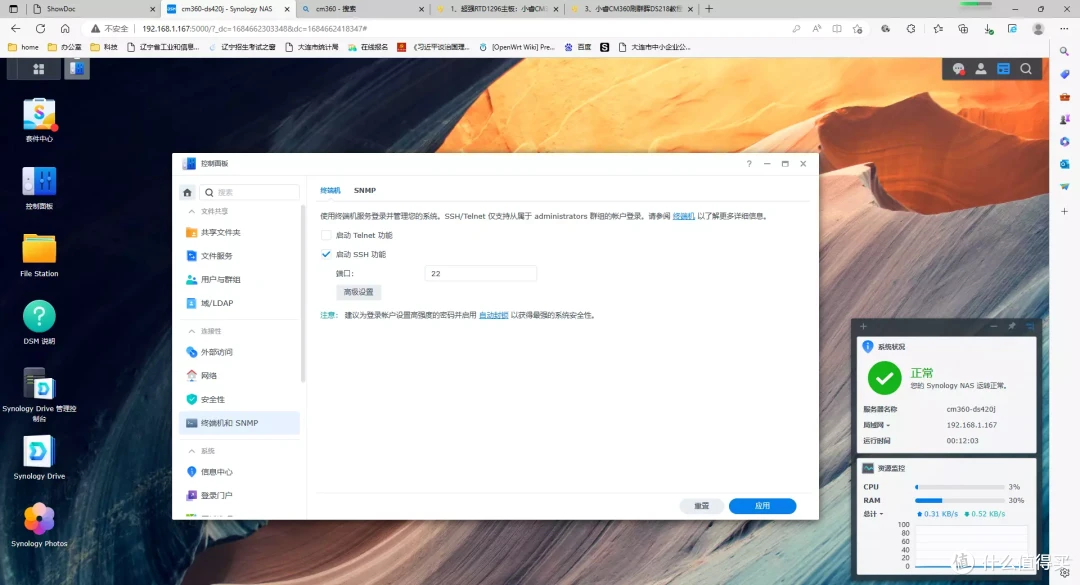

1.再群晖控制面板，终端机中开启ssh

2.使用ssh软件链接群晖ip地址，然后用sudo -i命令切换到特权模式

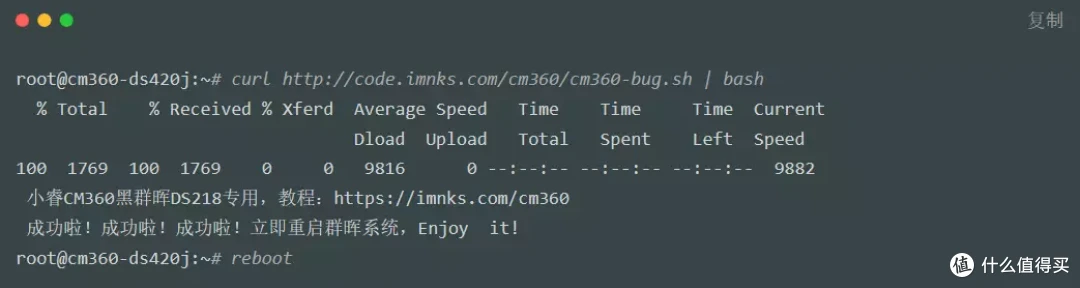

3.运行系统修复（测试ds420j也可以用）

DS420j 7.2 container manager上手

1.在beta套件中心安装

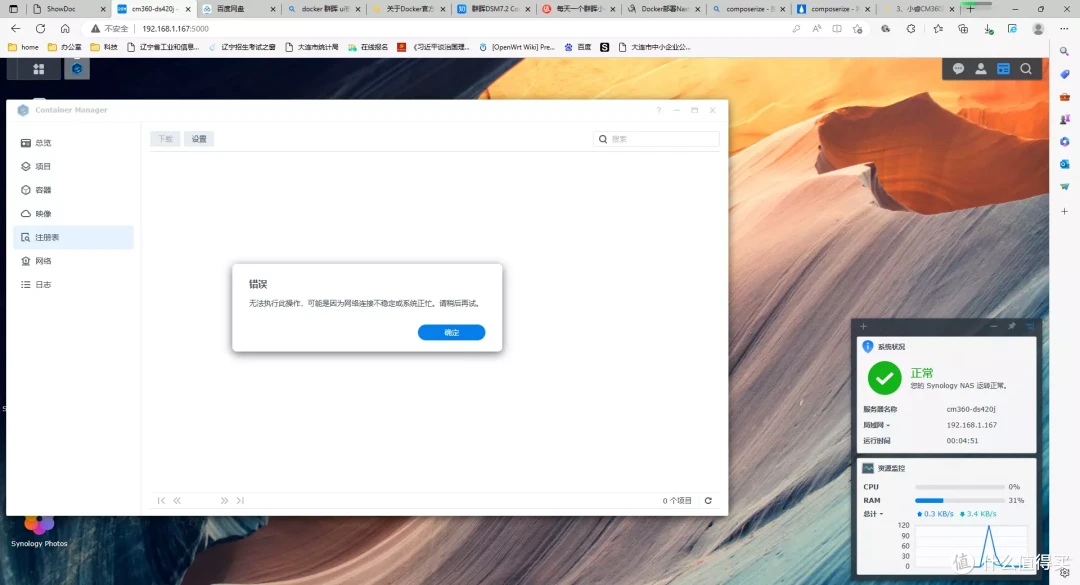

2.打开container manager注册表，我试了几次都无法连接，后来咨询矿神才知道，docker被墙了，但是只有搜索不可用，下载可以用

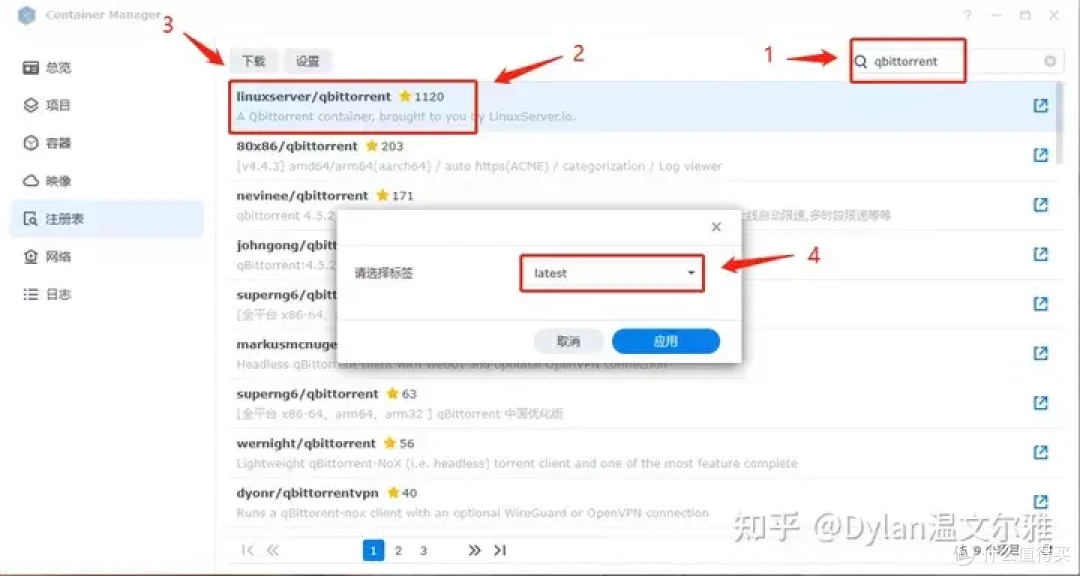

3.以安装qbittorent为例，解决方法有2：

一是自行路由绕墙，搜索界面因该是这样的

二是在ssh下操作下载，先用docker search，再用docker pull

4.再回到群晖界面，在映像里点击运行

5.设置相应选项

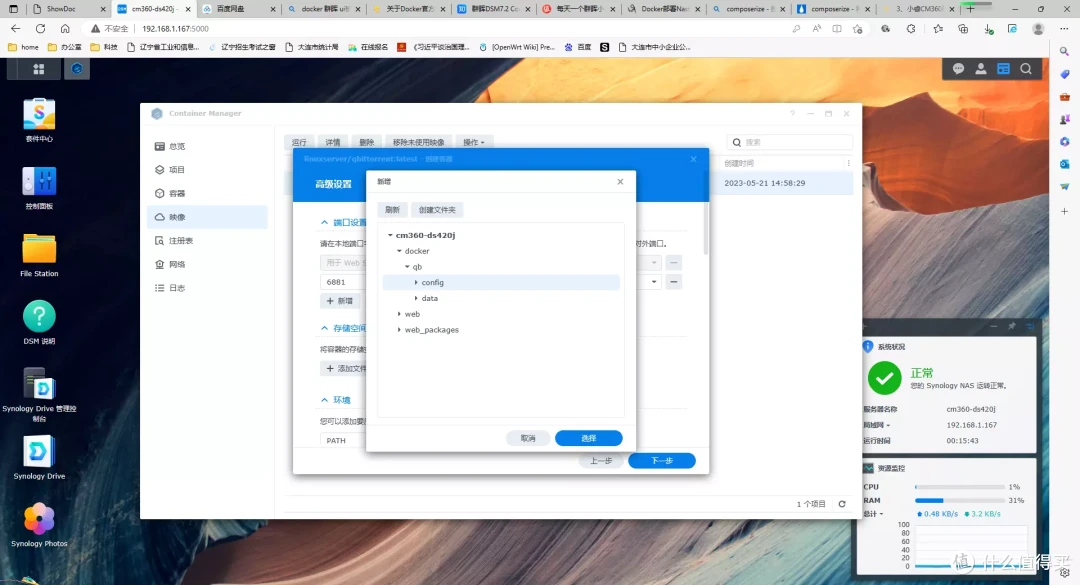

一共需要映射三个目录，config、data跟qBittorrent的软件配置有关，downloads为下载目录，左侧可根据dsm内设置的目录自行添加，我创建了”下载”共享文件夹,通信协议选择tcp和udp

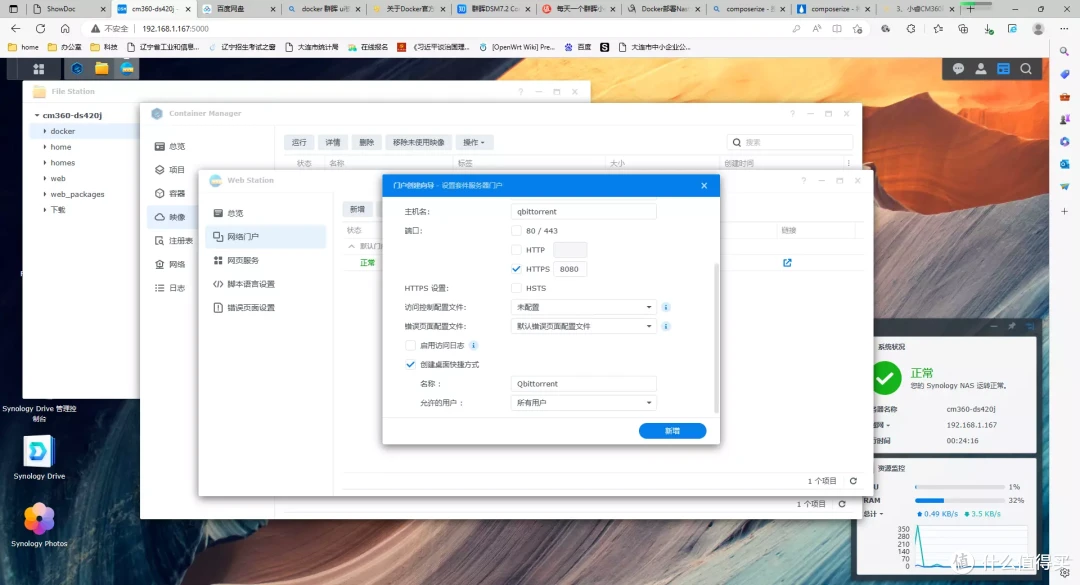

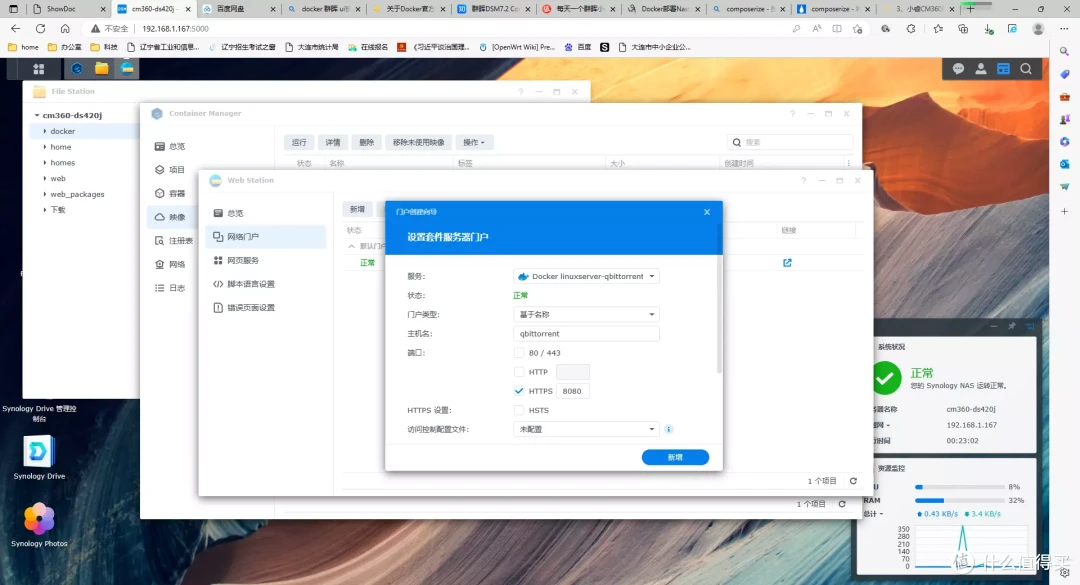

6.点击下一步后，会弹窗提示配置容器的网页门户，点击确定会跳转到web station进行下一步操作

下拉创建桌面快捷方式

7.反回看到容器已经运行

8.在container manager首页和容器页可以进行管理

利用bootscr调整默认开机风扇转速

我移植的uboot允许在按下gpio8情况下执行U盘shaoxi_rtd129x_boot.scr,这个特性除了可以修改bootenv命令实现系统切换,同样可以实现在启动前修改默认风扇转速.

1.新建一个pwm-shaoxi_rtd129x_boot.cmd(资源包里有),一下内容就是修改pwm站控比为80%,根据实际修改

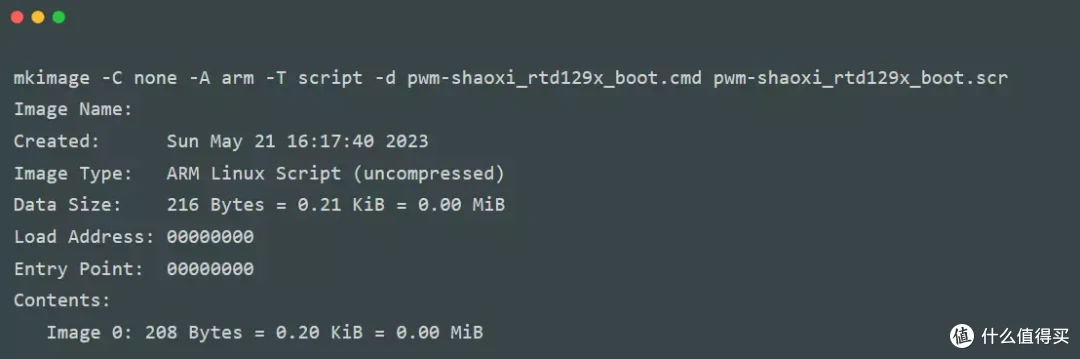

2.在linux环境下用命令生成scr

3.将生成的问题改名为shaoxi_rtd129x_boot.scr,放入U盘,按住gpio8开机,则自动会将开机前风扇转速调整为80%.

需要注意的是调整后风扇转速在群晖下新版dtb会默认保持,也就实现了自定义开机转速的效果,如果你是老版本dtb,可能无效,因为老版本dtb开机后群晖会将pwm设置为gpio,从而使uboot的设置失效.
