NFS共享目录挂载方案+DSphoto跨平台应用

一、序言

本篇为系列文章的第六篇。前五篇直通门如下：

篇一：家庭NAS方案的选择及HP GEN8开箱晒物

用HP GEN8+WIN2012+Hyper V+黑群晖5.2组建家庭NAS中心 篇一：家庭NAS方案的选择及HP GEN8 开箱晒物序言：之前发表的一篇路由器双拨应用的文章小编说不加精，我只好再次提起笔，不，是拿出了键盘。由于懒癌症发作，我用HP_GEN8+WIN2012_R2+Hyper-V+黑群5.2组建的家庭NAS，在使用大半年后，终于写好了第一篇《开箱晒物》。虽然GEN8的继任者GEN10已经发布，但它的面孔比GEN8丑大嘴大嘴脸黑| 赞180 评论314 收藏1k查看详情

篇二：GEN8硬件改造

用HP GEN8+WIN2012+Hyper V+黑群晖5.2组建家庭NAS中心 篇二：HP GEN8硬件改造追加修改(2017-11-1921:47:09):重要修订：对于增减硬盘的情况，最新的TF卡引导文件已经不用修改代码了。大家可以参考本文的原理说明，不需要用硬件改造方式修改硬盘接口顺序，除非你不想用TF或U盘引导方式。防尘套装我还是推荐的，颜值和GEN8是绝配，效果一流，不过价格小贵。最后谢谢网友小大嘴大嘴脸黑| 赞95 评论140 收藏727查看详情

篇三：HP GEN8 ILO远程管理和BIOS设置

用HP GEN8+WIN2012+Hyper V+黑群晖5.2组建家庭NAS中心 篇三：HP GEN8 ILO远程管理和BIOS设置一、序言本篇为系列文章的第三篇，本来还有WIN2012安装及存储空池调试的内容，但我比较啰嗦越写越长，而且由于没有测试硬盘调试存储池我要在虚拟机装个WIN2012进行模拟，所以要推迟发表。前两篇直通门如下：篇一：家庭NAS方案的选择及HPGEN8开箱晒物用HPGEN8+WIN2012+HyperV+大嘴大嘴脸黑| 赞37 评论56 收藏316查看详情

篇四：WIN2012安装和存储池调试及修复

用HP GEN8+WIN2012+Hyper V+黑群晖5.2组建家庭NAS中心 篇四：WIN 2012 安装 & 存储池调试及修复一、序言本篇为系列文章的第四篇。前三篇直通门如下：篇一：家庭NAS方案的选择及HPGEN8开箱晒物用HPGEN8+WIN2012+HyperV+黑群晖5.2组建家庭NAS中心篇一：家庭NAS方案的选择及HPGEN8开箱晒物用HPGEN8+WIN2012+Hyper...大嘴大嘴脸黑| 赞178 评论111 收藏1k查看详情

篇五：虚拟机Hyper V的设置 & Synology 群晖5.2安装+存储空间扩容+为啥不值得洗白

用HP GEN8+WIN2012+Hyper V+黑群晖5.2组建家庭NAS中心 篇五：虚拟机Hyper V的设置 & Synology 群晖5.2安装+存储空间扩容+为啥不值得洗白一、序言本篇为系列文章的第四篇。前三篇直通门如下：篇一：家庭NAS方案的选择及HPGEN8开箱晒物用HPGEN8+WIN2012+HyperV+黑群晖5.2组建家庭NAS中心篇一：家庭NAS方案的选择及HPGEN8开箱晒物用HPGEN8+WIN2012+Hyper...大嘴大嘴脸黑| 赞105 评论168 收藏855查看详情

因为这一篇写的太长了，DSvideo应用放在下一篇：DSvideo应用&DDNS双域名+花生壳内网穿透远程访问双保险方案。

言归正传，上一篇我详细介绍了虚拟机Hyper V的设置；群晖5.2的安装；存储空间模式选择和扩容示例；最后比较了黑群晖洗白前后效果，说明了为啥不值得洗白。现在先回顾下数据存储、访问方案和客户端应用：

1、数据存储：照片和家庭视频存放在WIN2012存储池管理的镜像磁盘中；电影和远程下载文件存放在群晖存储空间管理的硬盘中。

2、数据管理：群晖5.2通过NFS挂载WIN2012共享目录方式管理照片和家庭视频，通过自有存储空间管理电影和远程下载文件。

3、客户端应用：IPAD、手机和智能电视通过Dsphoto和Dsvideo远程访问群晖NAS下的照片和电影。

二、NFS共享目录挂载方案

上一篇文章我已经说明了为啥选择群晖5.2而不是6.X版本。主要是因为我对win系统更熟悉，为了方便文件管理将照片和家庭视频保存在win2012系统下的磁盘中，群晖通过NFS挂载win共享目录管理这些媒体文件。但群晖6.0以上版本不支持NFS目录下生成媒体文件索引（后面再详细说索引问题），且群晖所有版本都不支持Samba目录下生成媒体文件索引。没有索引文件，Dsphoto等客户端APP是看不到照片和视频的，所以只能选5.2版本 。

（一）NFS服务器种类

win系统下NFS服务器主要有两种方式：

1、原生NFS服务器：win2012等SERVER系列提供了原生NFS服务器，而win10等只有NFS客户端。

2、第三方NFS服务器：在win10下安装第三方NFS服务器应用，比如hanewin。

（二）NFS服务器的安装

我既然用了win2012，当然用系统自带的NFS服务器了。在服务器管理器→添加角色和功能，勾选NFS服务器，一路NEXT就行了。至于第三方NFS服务器应用 hanewin，我这里就不再介绍了。但很奇怪的一点，我在win2012下测试hanewin应用异常，不能正常发布NFS共享目录，win7下正常，不知道是不是版本问题。

（三）设置NFS共享目录

1、启用了NFS服务器后，选中你需要共享的目录右键菜单点属性（注意不要用菜单中的共享，那是Samba共享方式）→NFS共享→管理NFS共享，如下图。共享名可以自行设定，其它选项默认如下图设置。

2、点击权限按钮，将共享目录访问类型更改为读写，NFS服务器端设置完成了。如果有多个目录需要共享，重复以上步骤，注意同一协议下共享名不要重复。

3、查看共享目录。打开服务器管理器→文件和存储服务→共享 界面，可以查看到所有共享目录的明细，还可以启用配额管理。

（四）NFS协议版本问题

目前NFS协议最新的版本是4.1，而群晖5.2原生支持的是3.0版本（6.0以上没有测试过）。两个协议版本最大的区别之一是4.1支持UTF-8编码，通俗地说就是支持中文文件名和目录名，3.0只支持英文文件名和目录名。所以在群晖下如果直接挂载win下NFS目录，看到的中文名都是乱码 。

如下图所示，左边是win下共享目录中文文件名，右边是群晖通过NFS挂载后在文件管理器中显示的乱码文件名。

（五）群晖NFS挂载方案

1、启用群晖的Telnet和SSH功能

群晖默认是关闭Telnet和SSH功能的，后面用到的软件需要打开这两个功能。在“控制面板→终端机和SNMP→终端机”界面勾选启用telnet和SSH功能。

2、使用PUTTY工具登录群晖服务器

第一个用到的工具是putty，这是一个支持中文显示的telnet软件，如果直接在win系统CMD窗口下telnet群晖服务器，显示的中文名总是乱码。putty下载地址

在putty界面填入群晖服务器IP，连接类型选telnet。

3、了解目录挂载命令mount

点击打开按钮后出现登录界面，登录名用root，密码与群晖的admin账户密码一致。要解决中文显示乱码的问题，就要引出群晖挂载本地硬盘或远程目录的命令：mount。对于熟悉linux的童鞋来说，这是个很常用的命令。我们进入/bin目录，用ls -l命令查看mount程序，可以看到mount是链接到busybox命令的（链接就是指ln命令，其实/bin目录下所有命令都是通过busybox+参数执行的，简单举例：mount=busybox mount，后面再介绍）。

4、下载新版busybox来支持UTF-8编码

群晖5.2版本下的busybox只支持NFS3.0协议，所以我们首先要下载新版的busybox来支持NFS4.1。官网适合于群晖5.2版本的文件名是busybox-x86_64。官网busybox-x86_64下载地址

该文件MD5: 3AA306A49F0128F1E1DDA477B5EA915D

5、使用winscp工具上传busybox-x86_64

Winscp相当于一个ftp工具，用winscp将busybox-x86_64上传到群晖/bin目录下（用户名用root）。

6、将busybox-x86_64更名并添加可执行权限

用putty登录群晖命令行界面。为了容易记忆，将busybox-x86_64更名，并添加可执行权限。
更名命令：mv /bin/busybox-x86_64 /bin/busyboxnew
增加可执行权限命令：chmod +x /bin/busyboxnew

7、挂载win系统NFS共享目录

下面我演示将“/volume3/迅雷下载/tmp”目录挂载IP为192.168.1.25的NFS共享目录/tmp，输入以下命令行（注意用空格分隔 ）：

/bin/busyboxnew mount -t nfs -o hard,vers=4.1 192.168.1.25:/tmp /volume3/迅雷下载/tmp

参数解释：

(1) -t nfs：用nfs协议文件系统类型挂载。

(2) -o hard：用硬挂载的方式挂载系统，当客户端挂载的时候采用hard模式，服务器端出现异常，则客户端会一直发请求，直到服务器正常。

(3) -o vers=4.1：采用前项指定的NFS文件系统的4.1版本挂载。

(4) 192.168.1.25:/tmp：网络共享目录名。

(5) /volume3/迅雷下载/tmp：挂载点，就是挂载在本系统下的哪个目录。

可看到在群晖文件管理器中能正常显示中文名。

三、Photo Station应用设置

Photo Station是群晖系统管理照片的一个套件，是一个在线相册，让您能轻松在 Internet 上共享照片和视频。此外，还可让您通过 iPhone、iPad 和 Android 手机，随时浏览存储在 Synology NAS 上的照片和观看视频。群晖开发了全平台（IPAD/苹果和安卓手机/智能电视）客户端app：Ds photo，使用非常方便。

（一）Photo Station挂载NFS共享目录

1、Photo Station管理的目录

Photo Station本质上就是一个WEB网站，在群晖文件管理器中的photo目录就是它的根目录，不可更改名称，也不能另外增加根目录，只能新建子目录（Dsvideo在这方面比较灵活，可以设置多个根目录）。将鼠标指针移到photo目录上（已挂载NFS共享目录，见下图），显示出photo目录所在位置是volume2（就是存储空间2），可用容量1.09TB，总计3.64TB。这个容量并不是存储空间2的容量，是photo挂载的NFS共享目录所在硬盘的容量。

2、设置win系统下NFS共享目录安全属性

Photo Station会对管理的照片在相册目录下生成缩略图文件。挂载NFS共享目录后，由于win下的ntfs文件系统和unix文件系统权限管理差别比较大，需要将目录设置为所有用户完全控制权限，才能正常写入缩略文件。有两种设置方式：

(1) 在win系统下选中共享的NFS目录，右键菜单→属性→安全，编辑Everyone用户的权限，赋予完全控制权限。在Linux下查看，设置前photo目录是700权限，设置后变成777权限，即赋予所有用户可读写权限，我估计群晖是用其它内置用户写入缩略文件。

(2) 熟悉linux命令的童鞋在挂载NFS共享目录后，telnet到群晖服务器上，用命令：chmod 777 /volume2/photo 更改目录权限（用命令行必须在挂载NFS目录后才有效，因为挂载前后photo指向的实际目录已经改变了 ）。

3、photo目录挂载NFS共享目录

上一节我已简单示范了挂载NFS共享目录。挂载目录有两种方式：

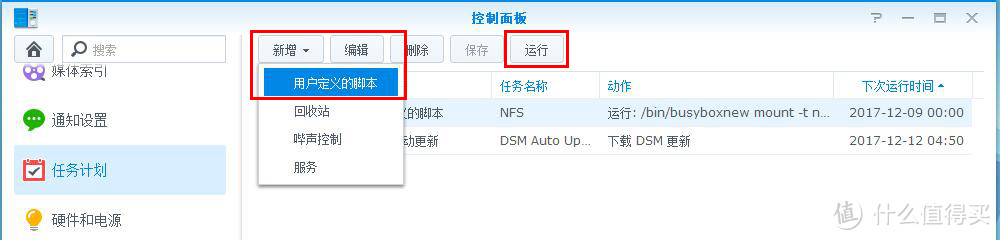

(1) 在任务计划中新增“用户定义的脚本”（简单不容易错推荐 ），新增后可以点运行，立即生效。

编辑任务：任务名称随便起，用户账号必须用root，用户定义的脚本输入以下命令：

/bin/busyboxnew mount -t nfs -o hard,vers=4.1 192.168.1.25:/DSM /volume2/photo

参数解释：

① 192.168.1.25:/DSM：是我在win2012下通过NFS方式共享的放置照片目录名。

② /volume2/photo：是Photo Station根目录所在位置，因为我有三个存储空间，photo目录在哪个存储空间主要是看Photo Station套件是安装在哪个空间下（安装时有提示选择）。目录位置在文件管理器中可以查询到，千万不能想当然随便填。如果只有一个存储空间目录结构应该是：/volume1/photo。

为了防止意外，在计划菜单下选择每天执行一次。我是24小时开机，所以选0点执行。记得新增完脚本点一下运行，会立即生效。

(2) 修改/etc/rc文件（小白容易出错不推荐）

用WinSCP工具连接群晖服务器，找到/etc/rc文件，选中后右键菜单选编辑，在最后exit 0语句前加上以下命令（或者直接用putty登录群晖，通过vi命令添加）：

/bin/busyboxnew mount -t nfs -o hard,vers=4.1 192.168.1.25:/DSM /volume2/photo

（二）Photo Station应用设置

Photo Station的使用很简单，安装完套件后点击进入，直接新增相册就可以上传照片了。先上一张效果图，点击左侧菜单栏设置选项，进入设置主页面。

1、常规设置

(1)账号设置。我是使用DSM系统账号访问Photo Station，用admin账号上传照片，另外开个photo账号浏览照片（没有删除权限，可以下载照片）。当然你也可以使用Photo Station自建账号。

(2) 启用个人Photo Station。相当于有个人WEB网站，看个人喜好，家庭使用我觉得没必要。

(3)启用HTTPS链接。为了安全，请强制启用https链接。

2、相片设置

(1) 访问权限：为了安全请全部设置为非公开，有需要再针对某个相册或照片公开。还可以设置为密码访问。所有相册都可以在主页面“编辑相册属性”中单独设置。

(2) 下载设置：如果允许客户端下载照片到本地，请勾选“允许用户和访客下载照片和视频”。

(3) 显示设置：选择照片排序方式，可按拍摄日期和创建日期排序。

(4) 索引和转换设置：如果你将RAW照片格式文件也上传，可以选择排除这类文件加入索引。转换设置用默认项：启用，如果不启用，上传照片后系统不会生成缩略图。使用缩略图可大大加快浏览速度，相当于win系统下的照片缩略图 。

3、正在共享设置

(1) 社交网络。如果你想在客户端中将照片通过网站、微信和QQ等社交媒体共享给他人，请按下图勾选。有两种方式：

①“允许用户和访客通过社交网站分享”：是指将照片在NAS上的网络链接地址发送给对方，对方通过访问你的NAS查看照片。

②“允许用户将照片和视频上传到社交网站”：是指直接将照片文件发送给对方。

社交网络列表列出了8个常用网站，客户端软件Dsphoto同时也会将手机上安装的其它网络APP列出来。

(2) 公开共享。如果设置了公开共享，他人可直接访问你共享的NAS指定照片的链接。Photo Station实质就是个WEB网站，这相当于发布了一个照片页面。为了安全，建议只有系统管理者有权限公开共享。

4、用户账号设置

可以设置某个账号的针对某个相册是否拥有浏览、上传和管理权限。浏览只能查看照片，上传可以上传新照片和创建新相册（不能删除），管理可以移动和删除相册、照片（admin账号自动拥有所有权限，且无法修改）。所有相册都可以在主页面“编辑相册属性”中单独设置。下图示范了对photo账号设置相册权限，只有“手机上传”相册拥有上传和管理权限。

5、编辑相册属性

点击左侧菜单栏“回上一页”返回相册主页面，选择任意一个相册进入，在上方菜单栏点击“更多→编辑相册属性”，可对该相册单独设置属性。

主要有三个属性可设置，这与上面介绍的设置主页的功能一致，只不过是针对某相册单独设置。相册封面可选择相册内的任意一张照片。

（三）上传照片和视频文件

上传媒体文件到群晖有三种方式：

1、通过群晖提供的win和mac系统下软件工具Photo Station Uploader上传照片文件。这种方式的优点是可以充分利用台式PC机的运算能力，在上传照片的同时生成缩略图片上传NAS，上传完成后可以在客户端立即查看照片，缺点是上传时间比较长。官网win版本Photo Station Uploader下载地址

(1) 批量上传。建议按下图设置选项。假设NAS的/photo目录下没有“多彩贵州”这个子目录，上传后会自动建立名为“多彩贵州”的子目录相册，无需在Photo Station里手工建目录。PC机上“H:照片DSM多彩贵州”目录下的所有照片和视频文件将上传到NAS的“/Photo/多彩贵州”目录下。如果以后在“H:照片DSM多彩贵州”目录下新增了图片文件，重新执行后，将会跳过已上传文件，将新增图片文件上传。

(2) 单独上传。选中照片文件，右键菜单→上传到Photo Station→DiskStation

默认目标文件夹是/photo，自己要手工选择目标文件夹/Photo/多彩贵州。

2、通过群晖文件管理器File Station上传照片文件。优点是上传时间快，时间长短跟网络速度有关；缺点是由于缩略图是利用NAS的CPU计算生成，在NAS的CPU型号普遍比较低端的情况下，转换时间按小时甚至是天计算，而且基本100%占用NAS的CPU资源，无法进行其它操作。

3、通过网上邻居拷贝照片文件到共享目录。由于照片保存在win系统硬盘上，可以通过网上邻居直接拷贝到共享目录下。优点是上传速度快，缺点是群晖不会自动生成缩略图片，需要手工重建索引文件。因为Photo Station不能指定某个目录重建索引，只能全部重建，是最费时的一种方式，不建议使用。有两种重建索引方式：

(1)在Photo Station中重建索引，只是针对photo目录下的照片。

(2)在控制面板→媒体索引界面重建索引，这是针对Photo Station、Video Station和媒体服务器中所有媒体文件，耗时是最长的。

（四）Photo Station管理视频文件问题

正常上传到Photo Station的媒体文件都要产生一个缩略文件，视频的缩略文件由于无法压缩，体积和原始文件是一样大的，会浪费很多空间。我建议在Video Station下单独开个目录上传家庭视频，用DsVideo来查看视频 。

如果要在DSphoto客户端查看Photo Station下的视频，必须在控制面板→媒体索引→转换设置界面，勾选“启用移动设备视频转换”。

（五）安卓手机DSphoto应用

1、软件准备。以安卓手机为例说明APP的设置。官网DSphoto安卓手机版下载地址

2、登录设置。先用局域网IP做示范，如下图。我是用系统帐户名登录，如果设置了个人Photo Station帐户也可登录。因为之前启用了https，这里勾选。如果用多个IP（比如内网和公网）和多个帐户（比如admin和photo）登录过，IP地址旁有个下拉菜单可以切换。从登录列表可以看出，我申请了华硕的免费*级域名xxx.asuscomm.com（有华硕路由器或刷了梅林固件的路由器都可免费申请，非常稳定）和花生壳的免费域名xxx.51vip.biz 。

不知道大家有没有注意到域名地址：xxx.51vip.biz还带有端口号8000。这是因为我刚开始是使用http方式登录，而电信封了80端口，需要在控制面板→Web服务→HTTP服务→新增额外的http端口8000。启动Web服务的HTTPS连接和启用HSTS后，系统会自动将HTTP前置转向为HTTPS连接。HTTPS默认用443端口，本地电信没有封杀此端口，所以IP地址后无需加端口号了。如果当地电信封杀了443端口，可以添加额外的HTTPS端口，并在域名后添加端口号。注意，用域名远程访问NAS必须在一级路由器（就是拨号那个）做端口转发。

3、进入主界面，可选择相册查看照片。

4、系统功能菜单和照片备份设置。点击主界面左上角按钮进入功能菜单，如左下图所示。点击“照片备份”进入备份设置菜单，如右下图所示。按下图设置，在接入Wi-Fi时启动APP会自动备份手机WeiXin目录（可同时选择多个目录，比如手机拍照目录DCIM—这个是默认选项）到NAS的“/photo/手机上传/爸爸的手机”目录下（界面只显示最下层子目录），并自动建立WeiXin子目录（如果选择了多个备份源目录，会同时建立同名目录），上传照片和视频文件。有童鞋在评论中问：Photo Station能通过公网备份手机相册吗？当你看到右下图“仅在Wi-Fi下上传”选项就会明白，不是公网的问题，是手机流量的问题 。

5、系统设置选项。点击功能菜单右上角齿轮状按钮进入设置菜单。设置选项很多，参考下图。你可以通过“注销”来切换用户，也可以设置登录验证密码或指纹，其它还有图片自动播放时间间隔选项等等。

6、照片功能菜单。查看当前照片，右上角有两个按钮，一个是查看照片的exif信息（文件大小/分辨率/光圈/快门/焦距/相机型号/GPS地点等），一个是进入照片功能菜单。左下图显示有管理权限的功能菜单，右下图显示共享子菜单。详细说下几种共享的区别 ：

(1) 共享相片：直接将当前照片文件通过微信、QQ、邮件和手机上已安装的第三方APP等方式发给对方。

(2) 公开共享：将照片共享链接地址发送给对方，对方通过访问NAS查看图片。此方式和上网看图片差不多，无需登录Photo Station。

(3) 以电子邮件共享链接和拷贝链接：这两种是发送照片相册链接地址非共享链接地址给对方。和公开共享最大的不同是，查看照片前必须先登录Photo Station，等于是查看整个相册。这种方式适合于有帐号的家人看。

(4) 左下图是共享相片发送目的APP列表，主流方式都齐备了。右下图是公开共享生成的共享链接。

（六）智能电视DSphoto应用

1、软件准备

除了手机和IPAD平台，群晖也开发了Android TV版的DSphoto。官网Android TV版DSphoto下载地址

趁双11打折，买了台小米49寸液晶电视，需要吐槽的是足足等了20天才发货。迫不及待地将APP装进智能电视，才发现在应用桌面看不到图标！！！ 这不是群晖的错，APP是基于Android TV系统开发，对于进口品牌比如三星、SONY来说是没问题的，但小米电视是在普通Android系统上开发的，所以无法识别Android TV APP的启动图标。上网查资料，终于找到解决方案，这里要感谢nasyun网站的hein_hw大神开发的定制版APP，完美解决了图标问题 。

DSphoto by HEIN百度云盘下载地址 密码: ardu。

安装后，首次启动DSphoto by HEIN会检查是否已经安装原版的DSphoto，如果已安装则直接启动，没有安装会触发安装内置的APK。下图是TV版DSphoto启动界面，比手机版好看多了 。

2、登录设置。首次登录需要设置服务器IP（可以是局域网IP/公网域名/QuickConnectID）、登录帐号和密码。

首次登录设置界面，选项很少。登录后就不能再进入以下设置界面，除非注销后重新设置。

3、APP主界面和设置。相册主界面如下，上方有五个按钮，从左到右分别是查询（语音输入，从来听不懂我说啥）、刷新、排序（可按拍摄时间、建立时间和Photo Station偏好）、幻灯片播放、按日期查看照片。

设置菜单很简单只有登录信息和影片设置两个子菜单，分别是注销和更改播放质量。

4、相册主界面。功能菜单没变化，选择播放将以幻灯片模式自动播放照片。我想说大屏幕看照片真的很震撼 。

四、总结

1、通过NFS共享目录挂载方案，可以令群晖系统方便管理WIN系统硬盘下的媒体文件。

2、win2012原生NFS服务器+支持NFS4.1的新版busybox完美解决了挂载NFS共享目录显示中文字符问题。

3、DSphoto跨平台方案，可以令我们随时随地通过电脑/手机/IPAD/智能电视等跨平台终端查看群晖NAS下管理的照片文件。
